Rohde&Schwarz HE400 - ручная направленная антенна (рукоятка)

Артикул: RS-HE400

Цена:

Средний срок поставки: 14-16 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

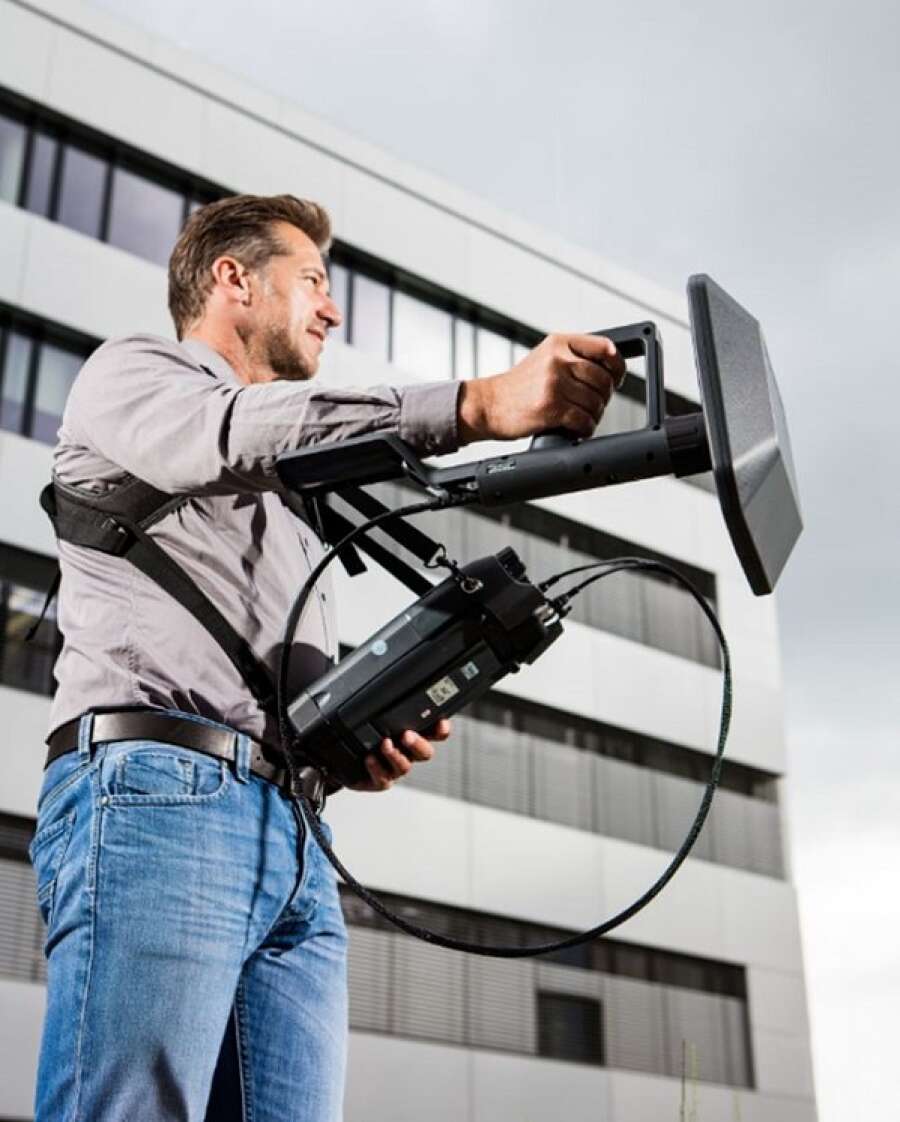

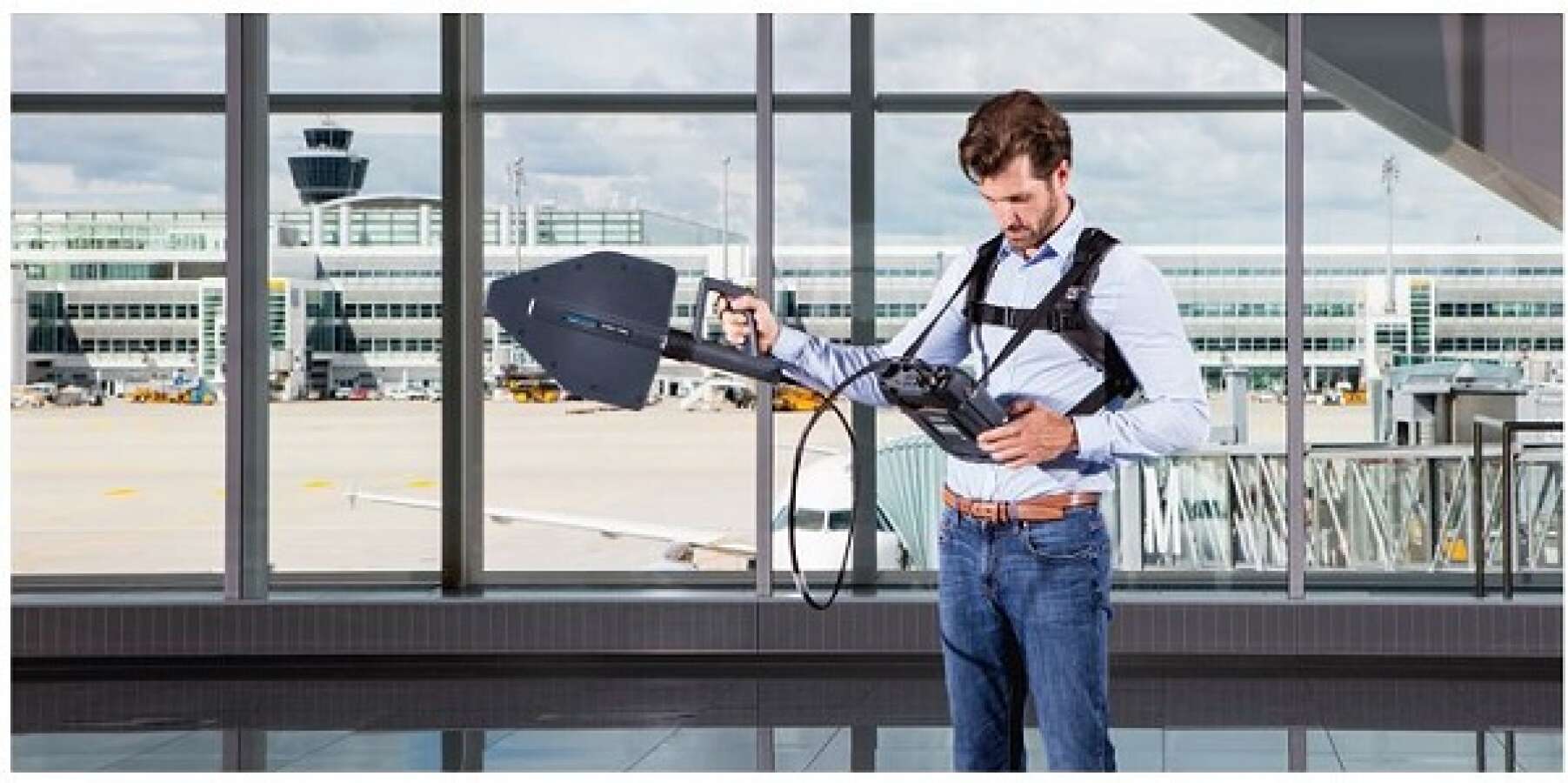

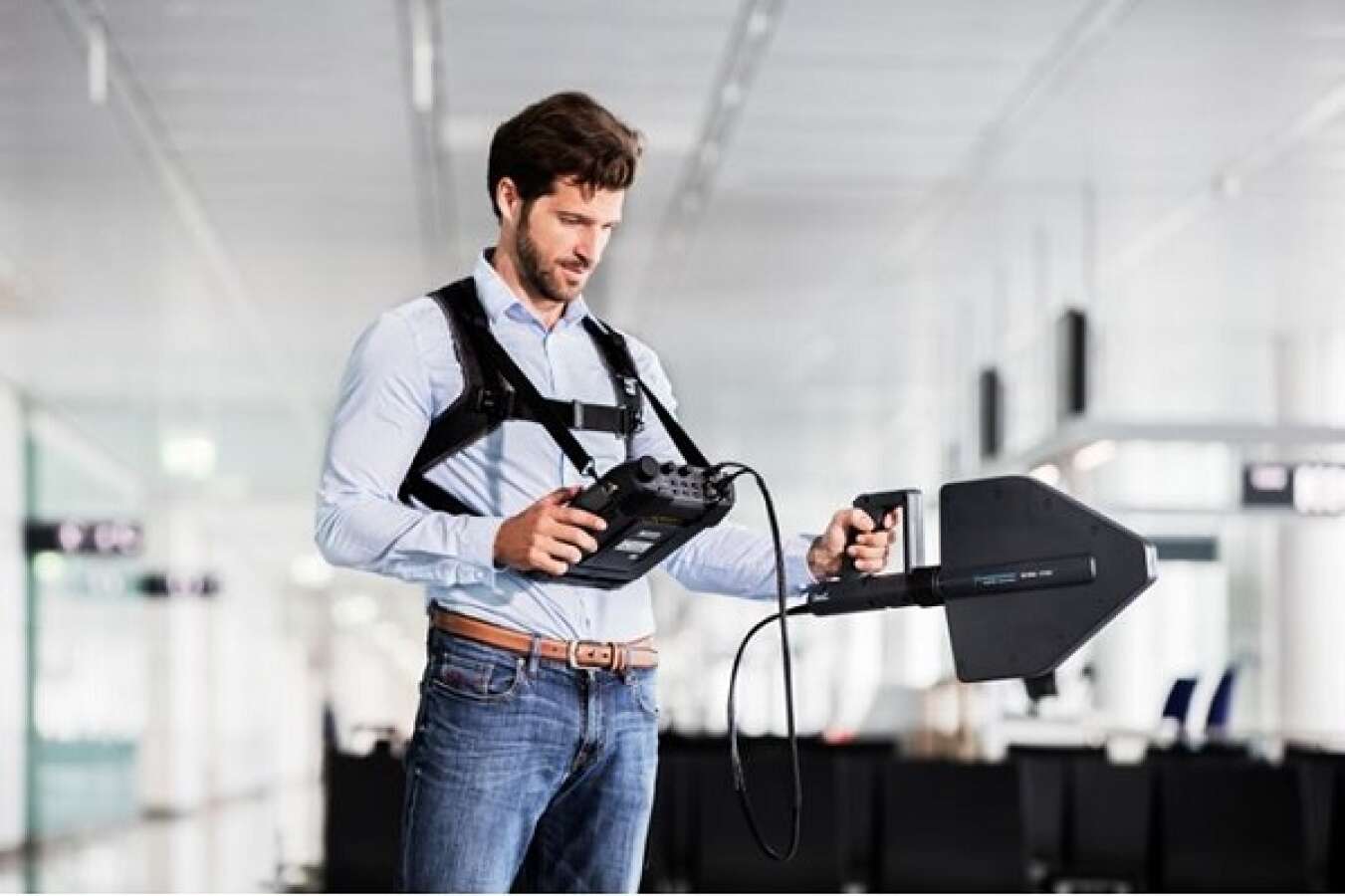

Антенна предназначена для поиска и локализации источников сигналов и помех. Антенна предназначена для работы с портативным приемником PR100 и портативным анализатором спектра FSH.

Данная модель состоит из антенной рукоятки, адаптированного под приемник антенного кабеля и одного из пяти сменных антенных модуля, суммарно перекрывающих диапазон рабочих частот от 8,3 кГц до 8 ГГц. Отличительными особенностями модели являются встроенный МШУ, кнопки измерения и переключения режимов, электронный компас и приемник GPS/ГЛОНАСС.



Особенности:

  • Автоматическое распознавание подключенного к рукоятке модуля и его поляризации;
  • Программируемая кнопка выполнения команд пользователя (например, снимок экрана, сохранения текущего пеленга и др.);

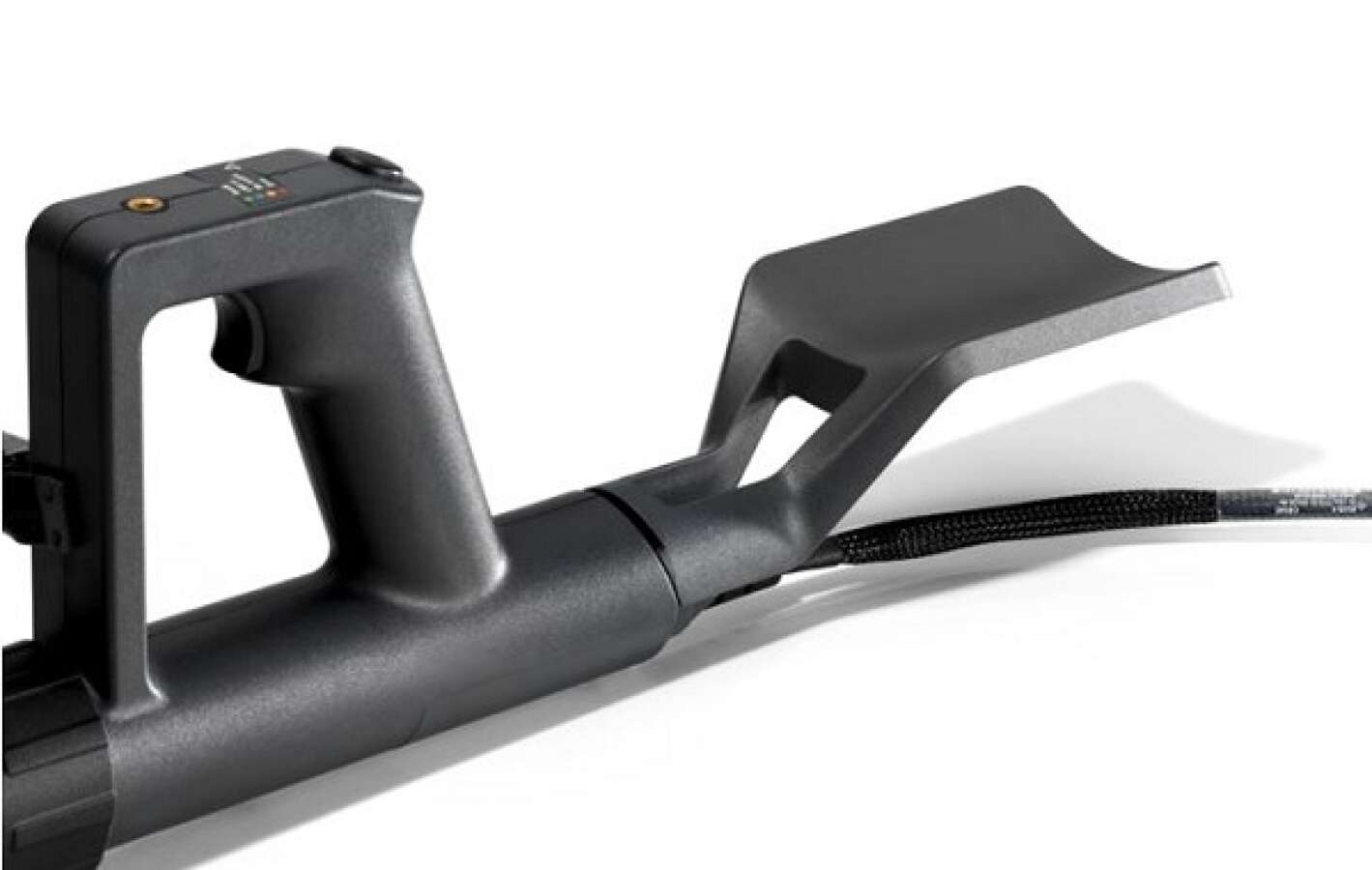

  • Улучшенная эргономика рукоятки и облегченный вес. Дополнительная рукоятка для длительной работы;
  • Встроенный приемник ГЛОНАСС/GPS, электронный компас;
  • Сменный/отсоединяемый от рукоятки антенный кабель;

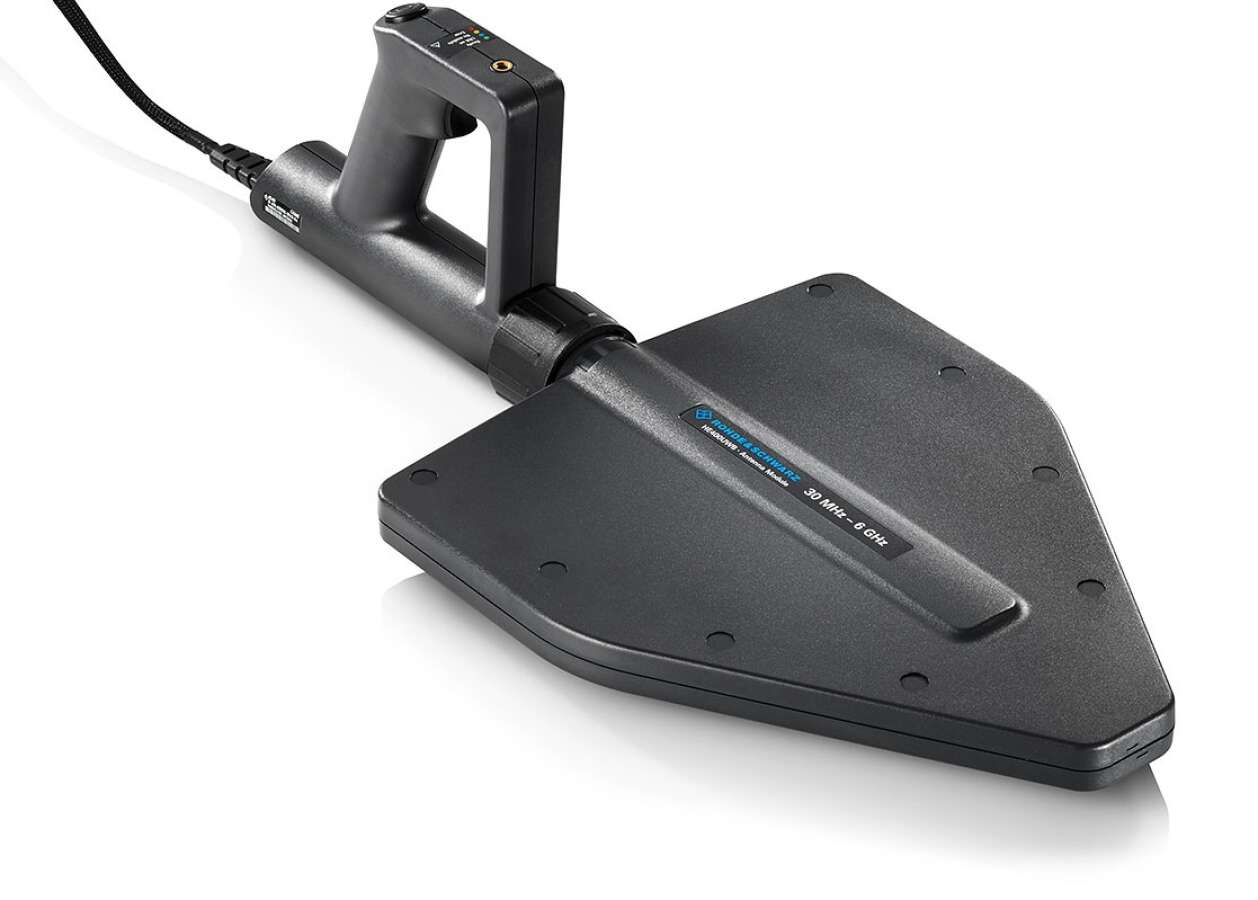

  • Сверх широкополосный антенный модуль HE400UWB, перекрывающий диапазон рабочих частот от 30 МГц до 6 ГГц;

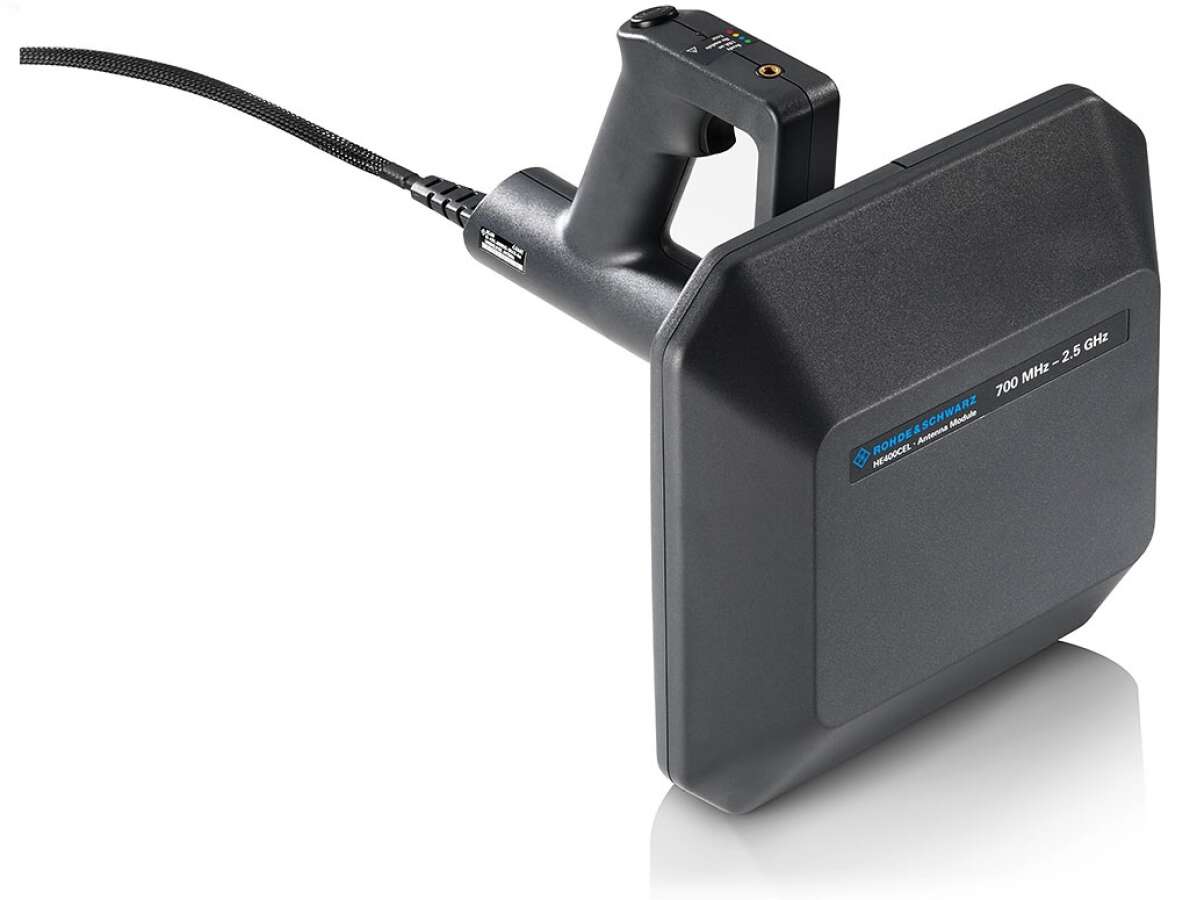

  • HE400CEL – уникальный антенный модуль с переключаемой диаграммой для точного определения местоположения источника сигнала.



Антенна доступна для заказа в составе любой  конфигурации, определяемой пользователем.

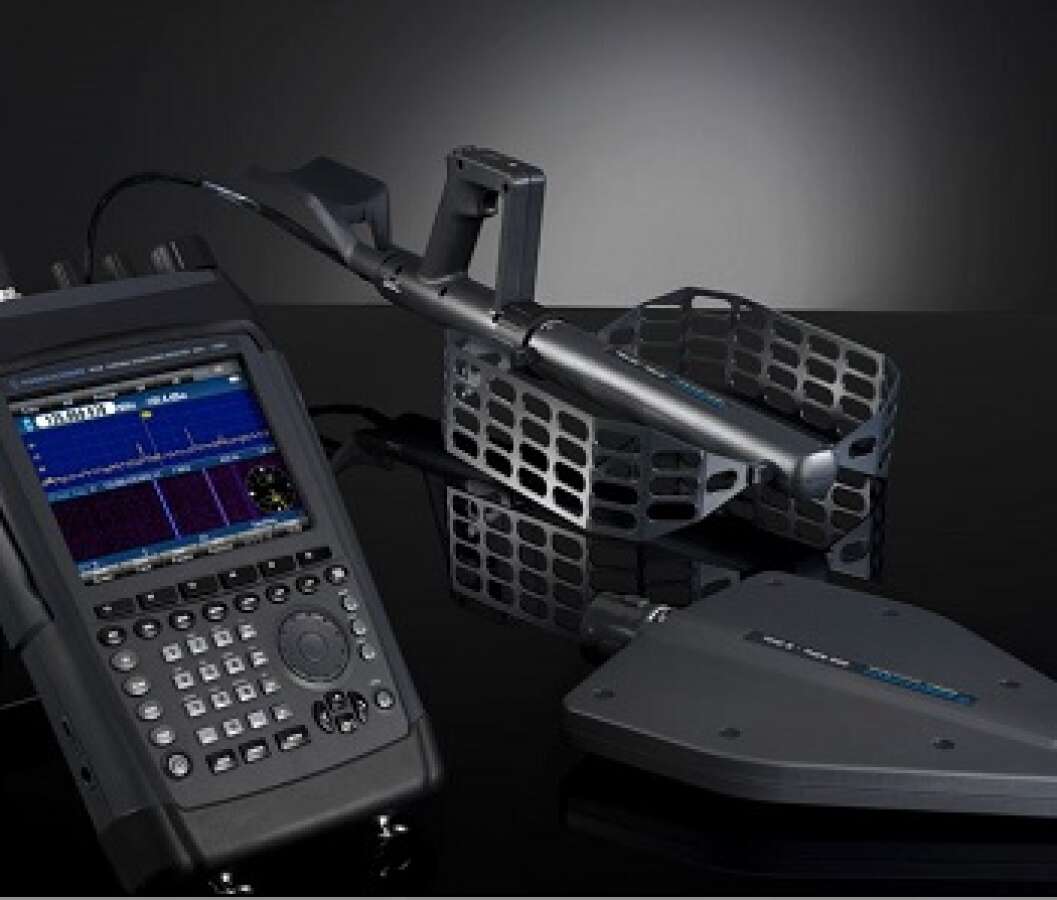

Оптимизирована наилучшим образом для применения совместно с портативными  приемниками PR100 и портативными анализаторами спектра FSH.



Технические характеристики Rohde&Schwarz HE400

Параметр

Значение

Диапазон рабочих частот:

Антенный модуль 8,3 кГц – 30 МГц

HE400HF

8,3 кГц – 30 МГц

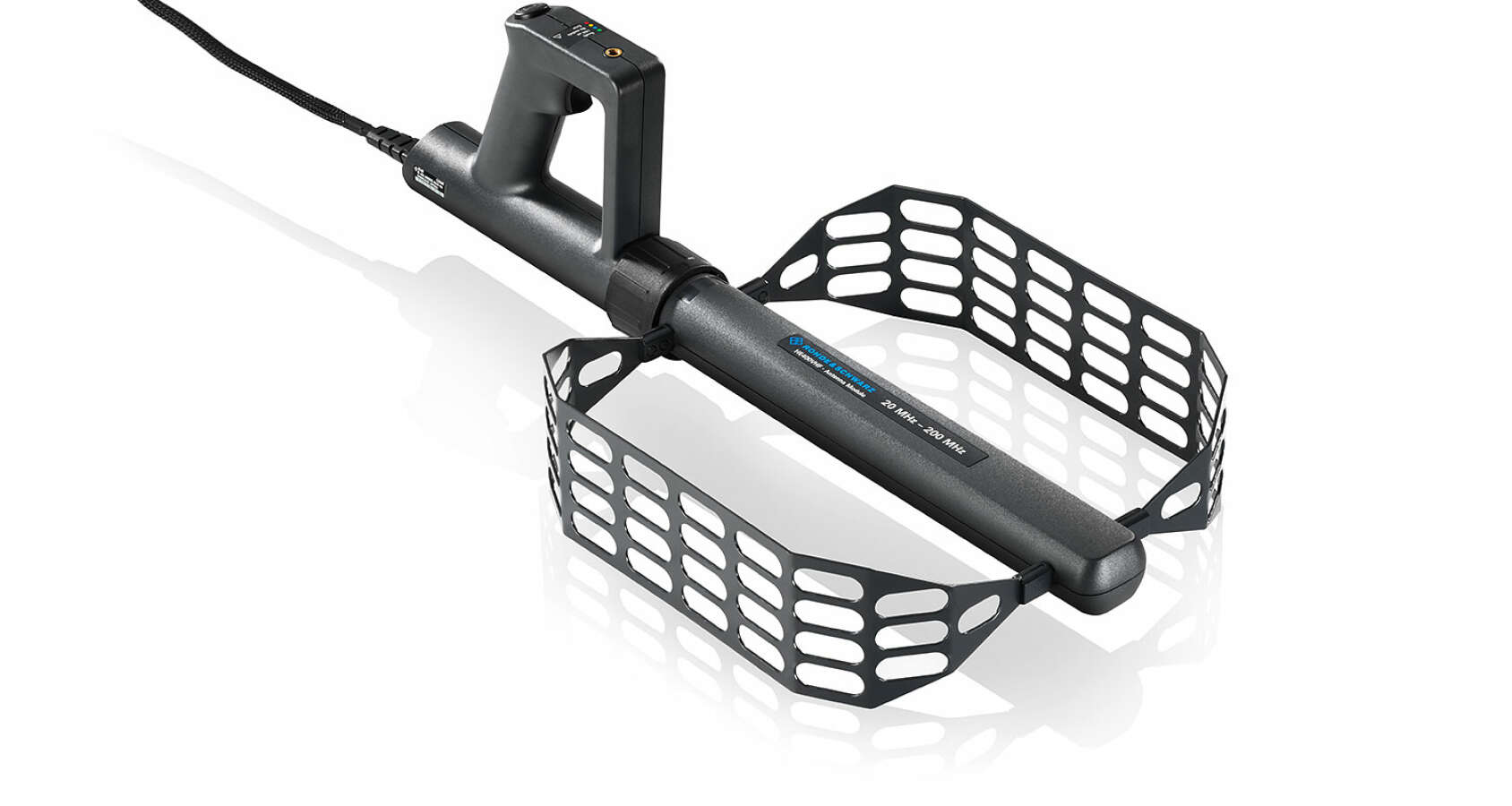

Антенный модуль 20 – 200 МГц

HE400VHF

20 МГц – 200 МГц

Антенный модуль 30 МГц – 6 ГГц

 HE400UWB

30 МГц – 6 ГГц

Антенный модуль 450 МГц – 8 ГГц

HE400LP

450 МГц – 8 ГГц

Антенный модуль 700 МГц – 2,5 ГГц

HE400CEL

700 МГц – 2,5 ГГц

Поляризация

линейная, вертикальная или горизонтальная

КСВН антенных модулей

не более 3,5 (кроме HE400HF)

Спецификация антенной рукоятки

Диапазон рабочих частот:

8,3 кГц – 8 ГГц

КСВН (1 МГц – 8 ГГц)

не более 2,5

IP3 (1 МГц – 8 ГГц)

20 дБм (тип.)

Точка компрессии 1 дБ (10 МГц – 8 ГГц)

10 дБм (тип.)

Допустимая подводимая мощность

20 дБм

РЧ выход

QMA (f)

Управление и питание

USB 2.0 micro, 5 В DC ±0.5 В (max. 500 мА)

Среднее время наработки на отказ

250 000 ч

Масса
(рукоятка с HE400UWB модулем), кг

1,0

Габаритные размеры
(рукоятка с HE400UWB модулем) (ШхВхД), мм

600×285×60

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

от минус 10 до 55

Область применения

  • Радиочастотные службы для выполнения задач радиомониторинга;

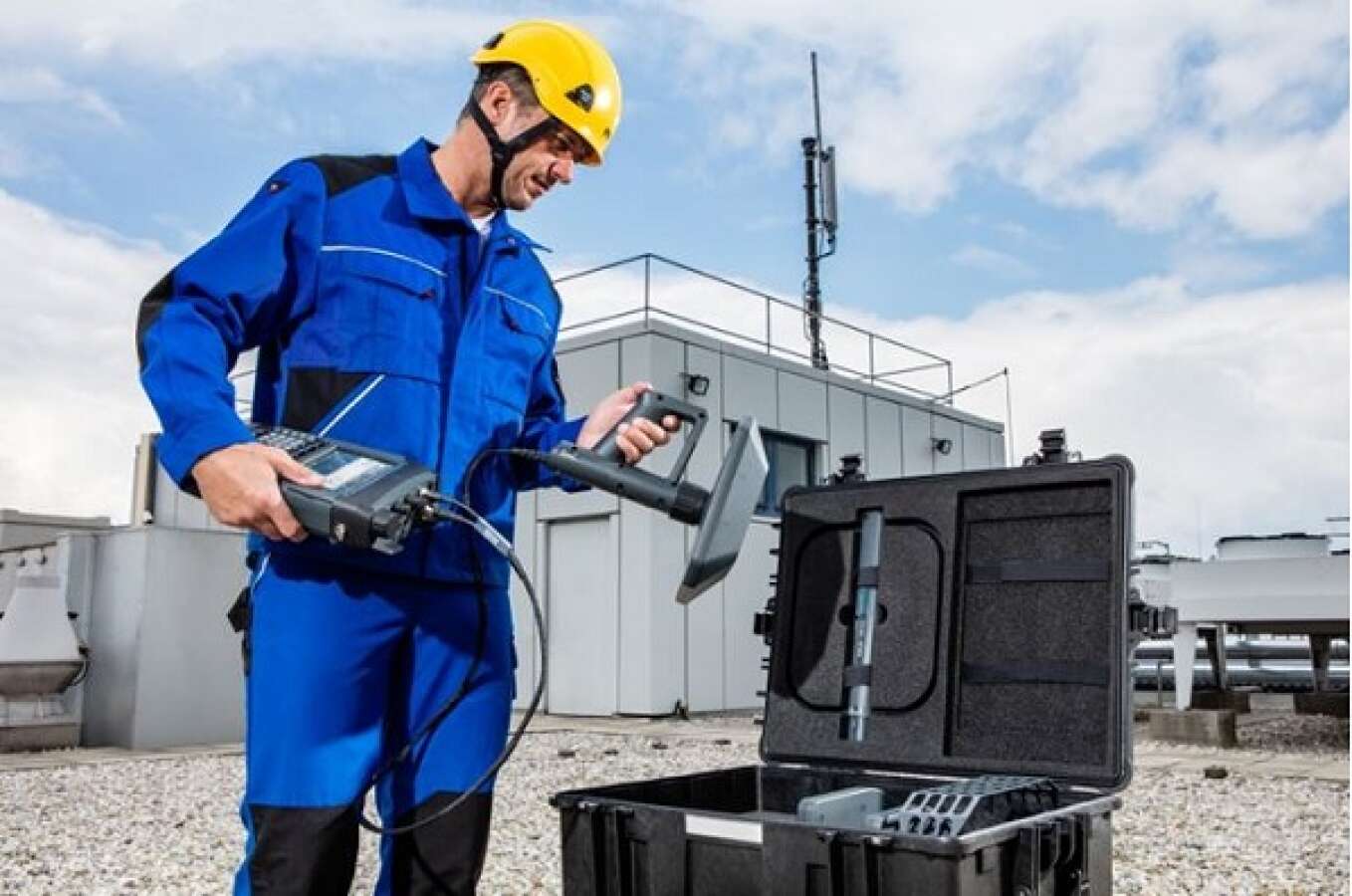

  • Обслуживание базовых станций и поиск помех в сотовых сетях;

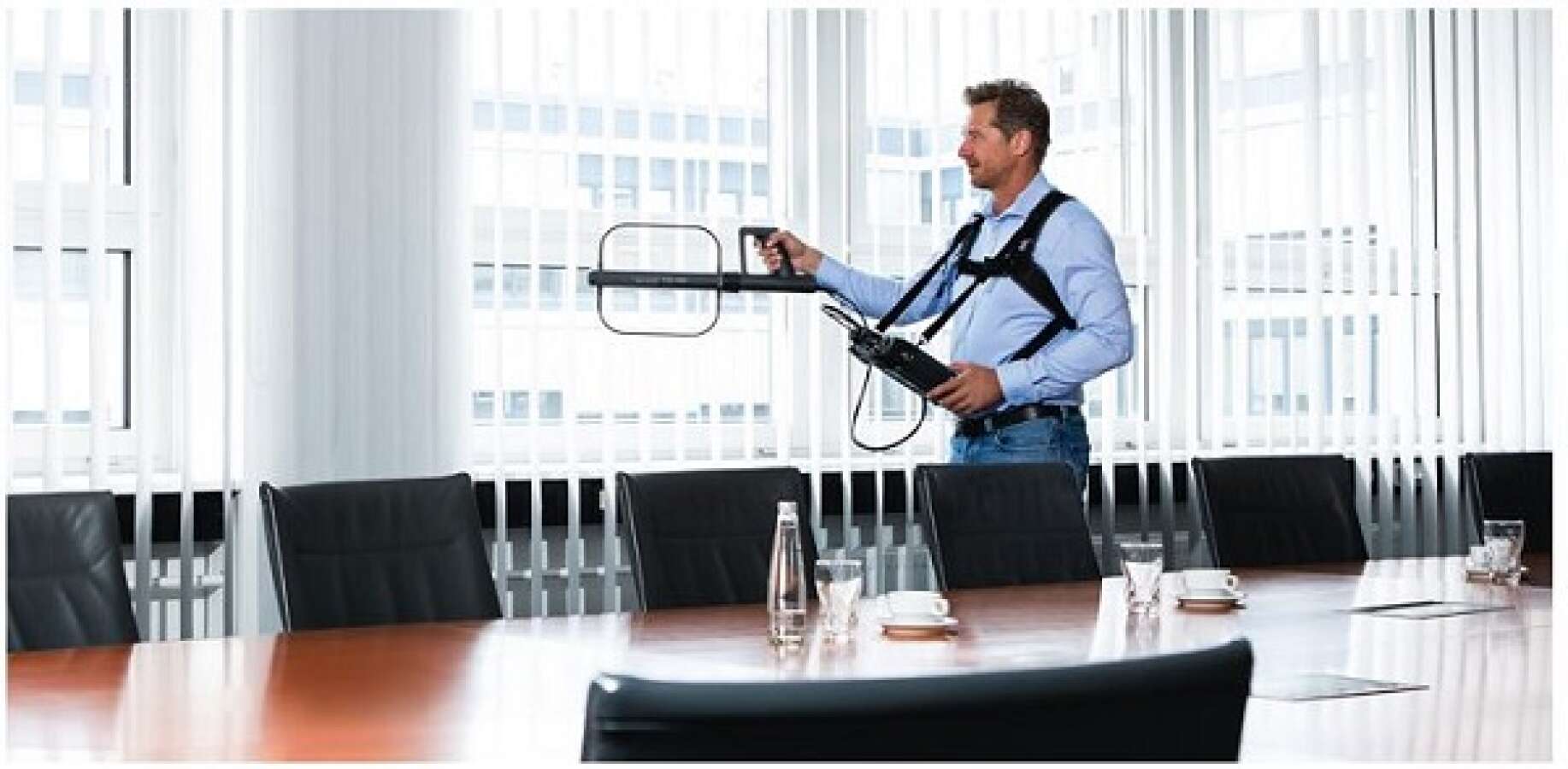

  • Полицейские и специальные службы для поиска закладок и помех;
  • Лаборатории ЭМС для выполнения предварительных измерений в широком диапазоне частот.

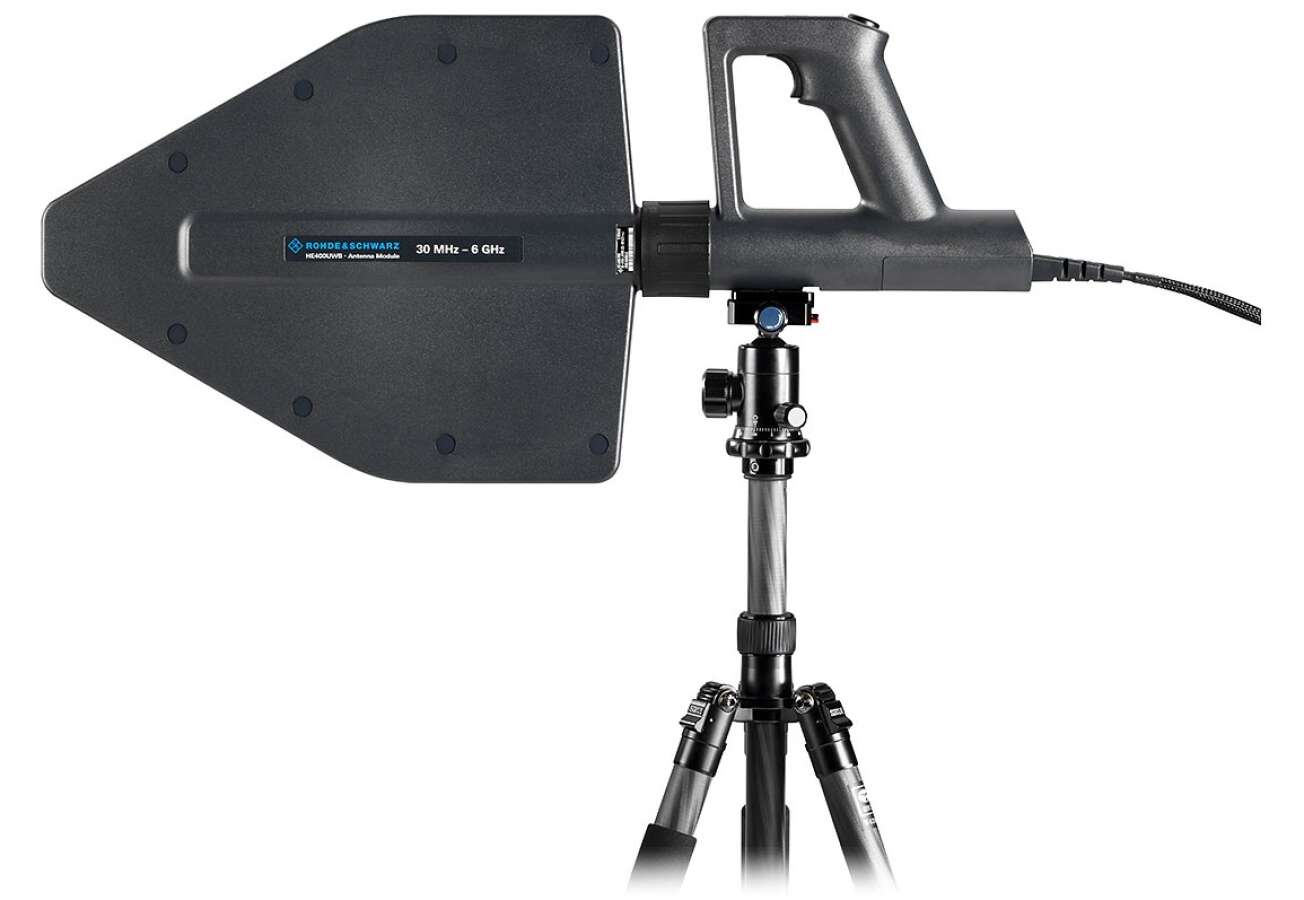

 HE400 также применима для работ по измерению параметров ЭМС и в составе инженерных лабораторий при проведении предварительных измерений в широком диапазоне частот. Типовые значения коэффициента калибровки (коэффициента передачи) антенны поставляются вместе с антенной и по умолчанию сохранены в памяти анализаторов и приемников . Для позиционирования антенны используется легкая компактная тренога HE400Z4.

Аксессуары Rohde&Schwarz HE400

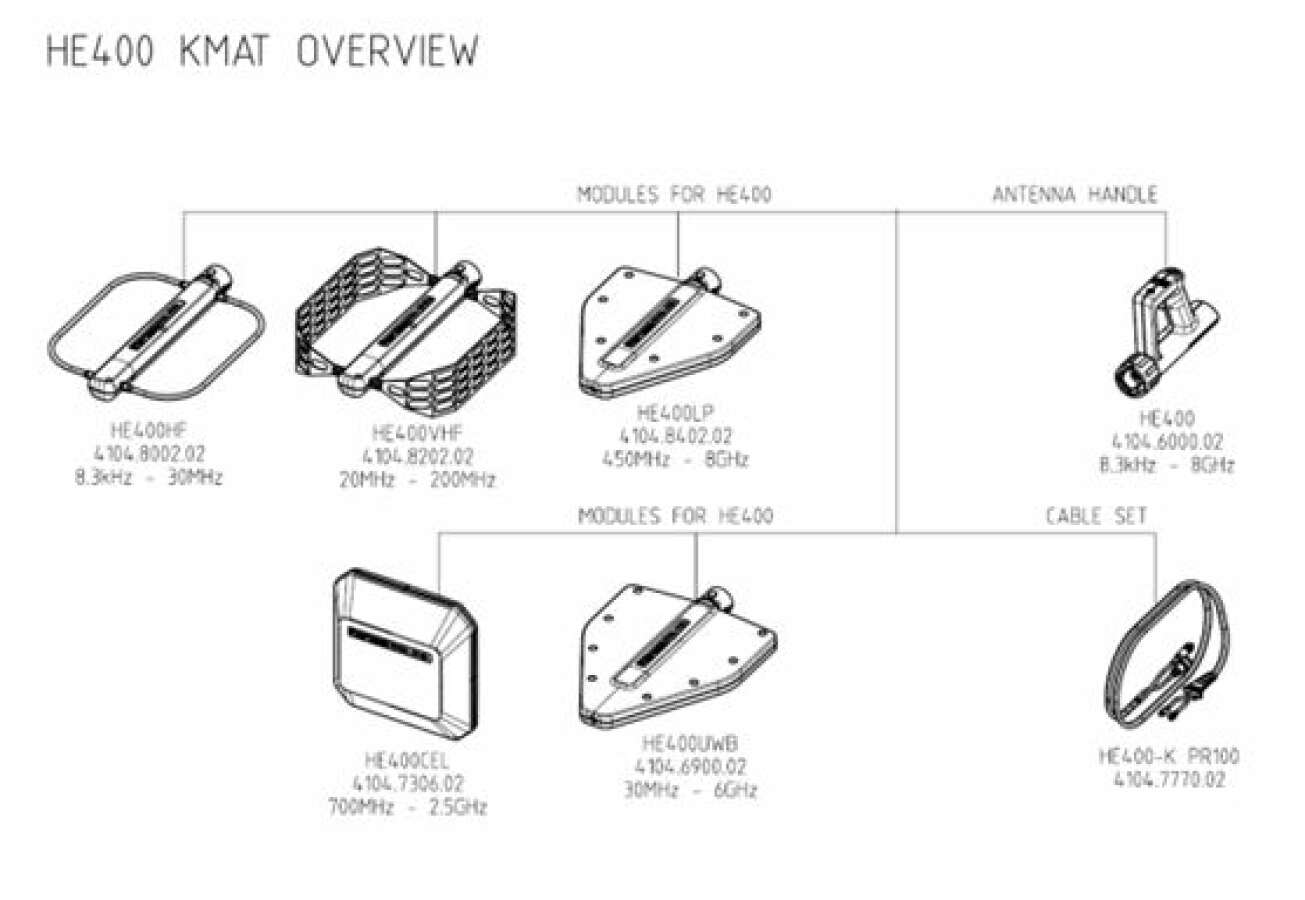

Артикул Наименование  Код
Антенные модули

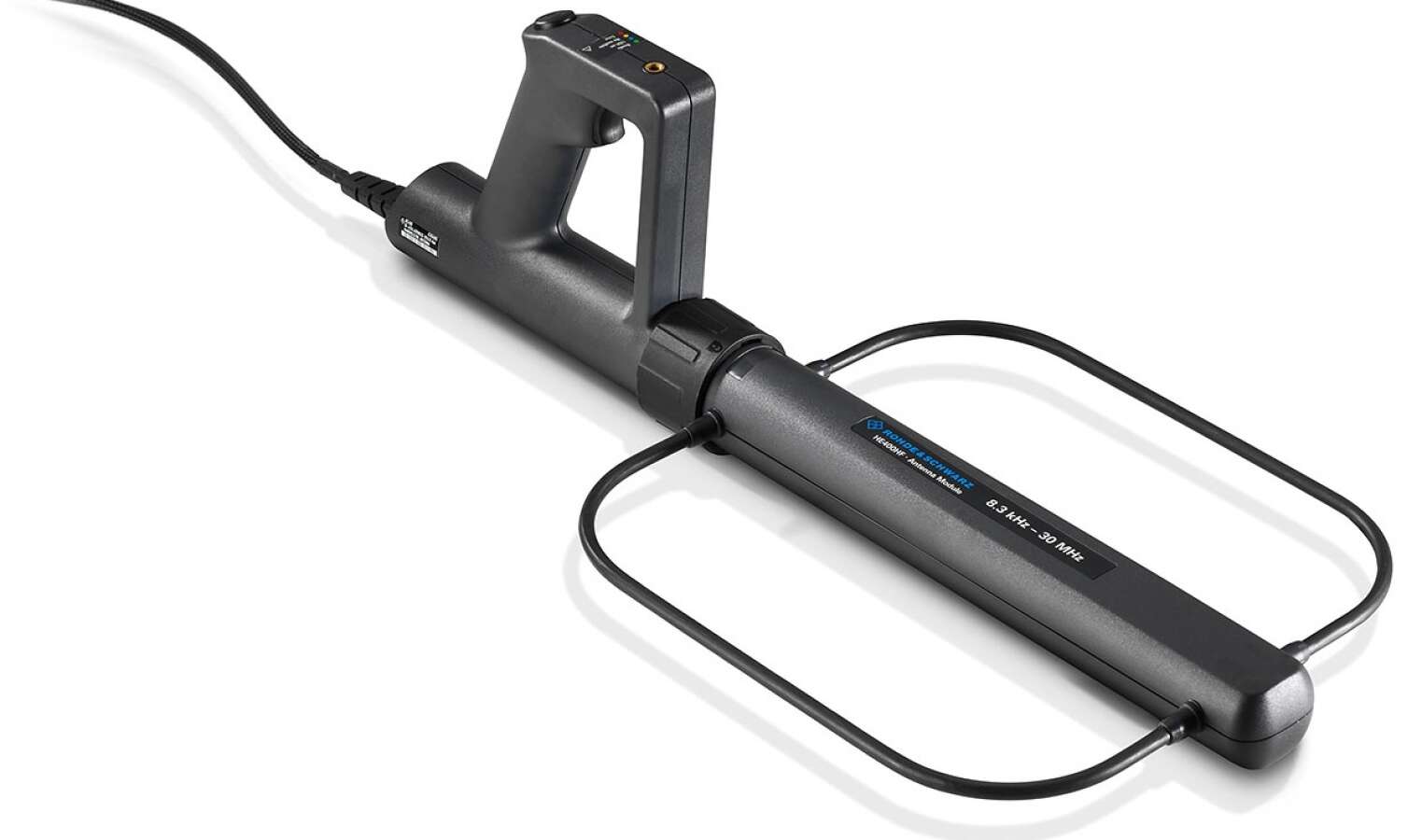

HE400HF  Антенный модуль 8,3 кГц – 30 МГц  4104.8002.02
HE400VHF Антенный модуль 20 – 200 МГц  4104.8202.02
HE400UWB  Антенный модуль 30 МГц – 6 ГГц 4104.6900.02

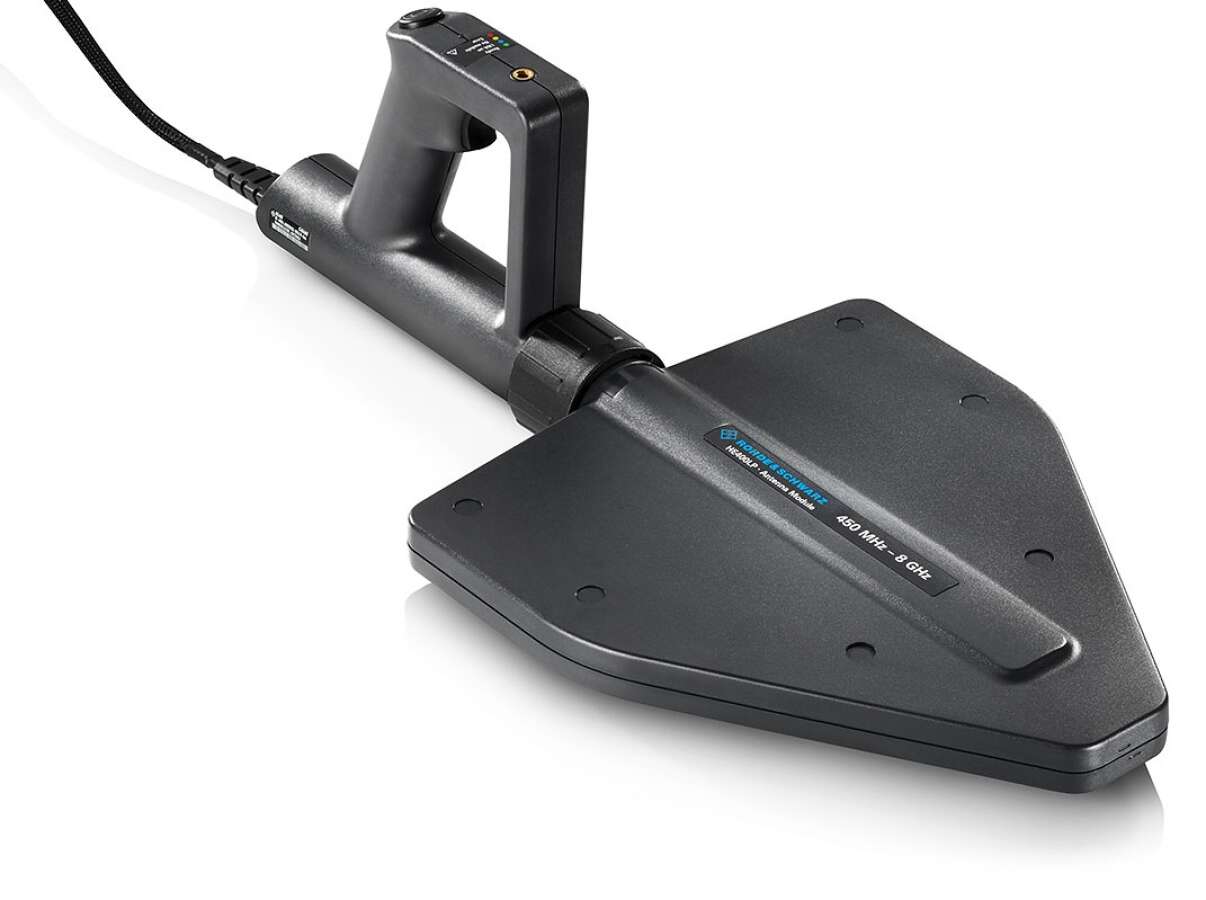

HE400LP Логопериодический антенный модуль 450 МГц – 8 ГГц 4104.8402.02
HE400CEL Антенный модуль 700 МГц – 2,5 ГГц  4104.7306.02
Дополнительное оборудование
HE400-K  Комплект кабелей РЧ и управления 4104.7770.02

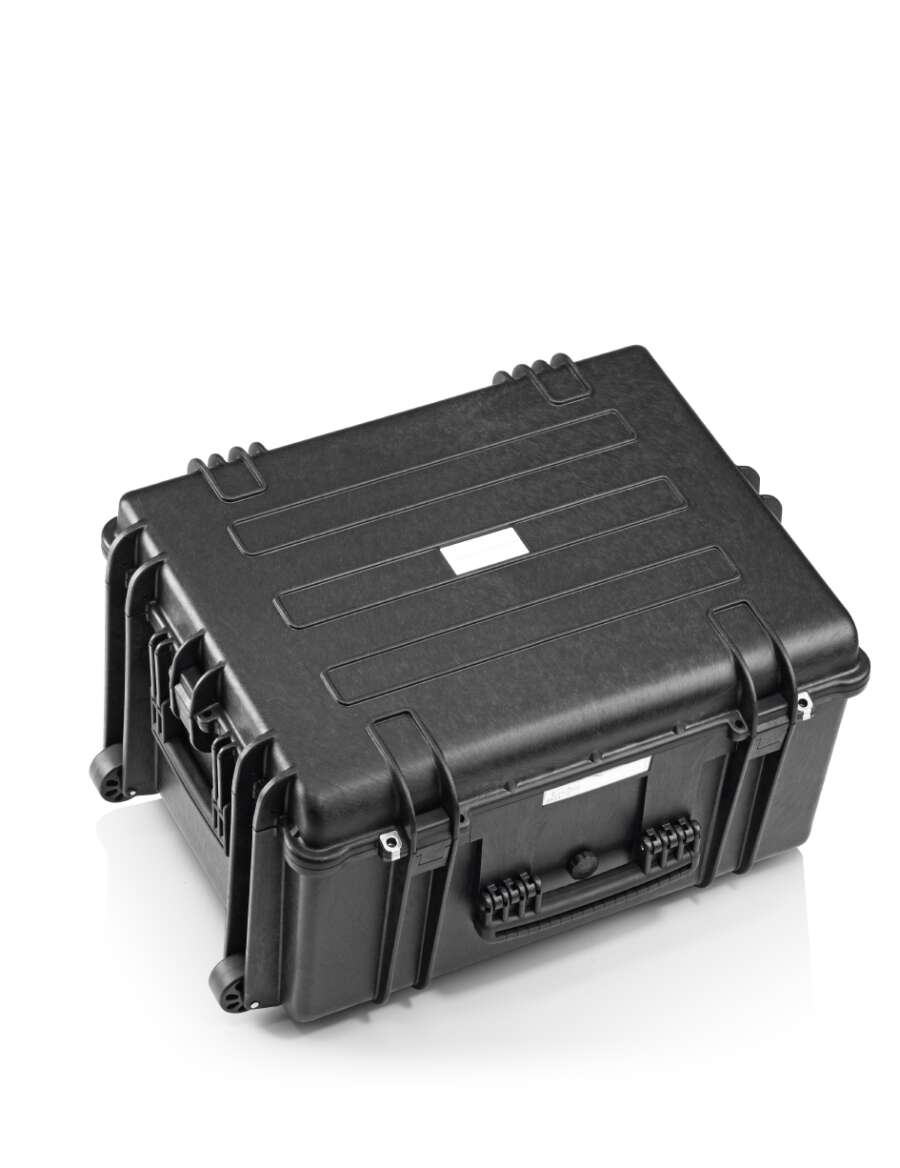

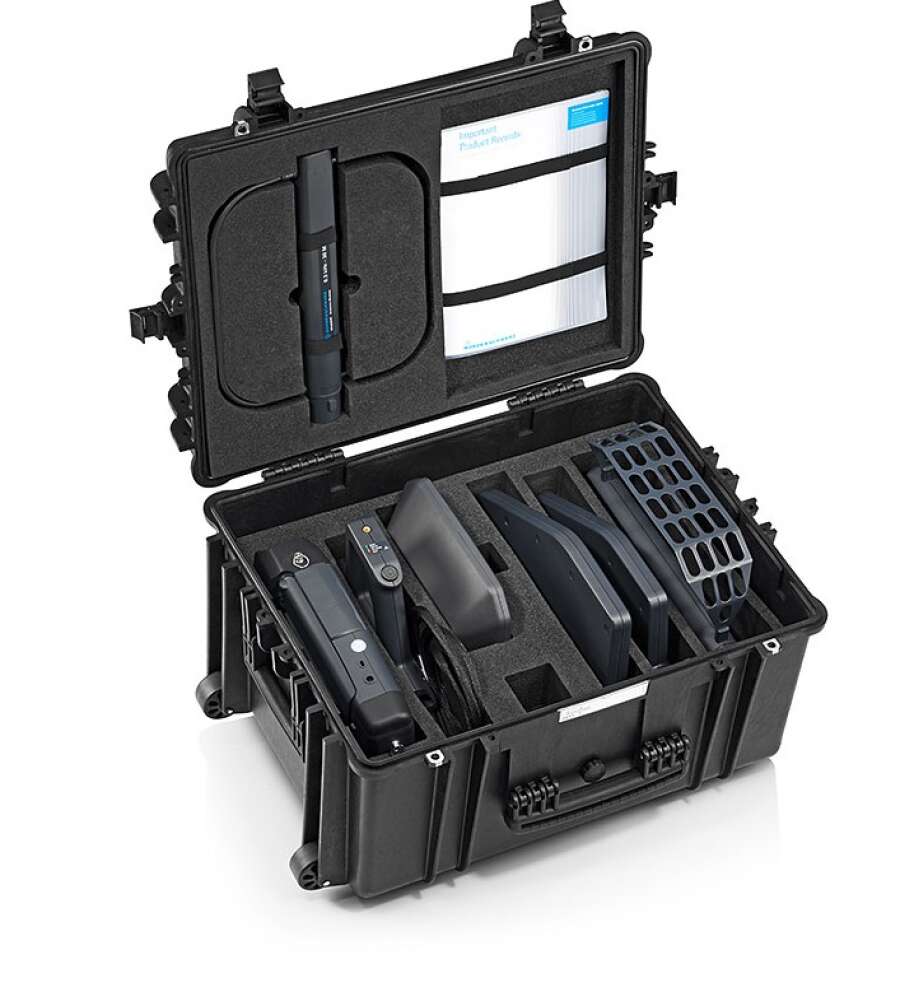

HE400Z1  Транспортный кейс для HE400  4104.9009.02
HE400Z2 Транспортная сумка (малая, 1- 2 модуля)  4104.9050.02
HE400Z3  Транспортная сумка (большая, 3- 4 модуля)  4104.9080.02
HE400Z4  Тренога для HE400  4104.9109.02
PR100 Портативный приемник 4079.9011.02
FSH Портативный анализатор спектра 1309.6000.xx
