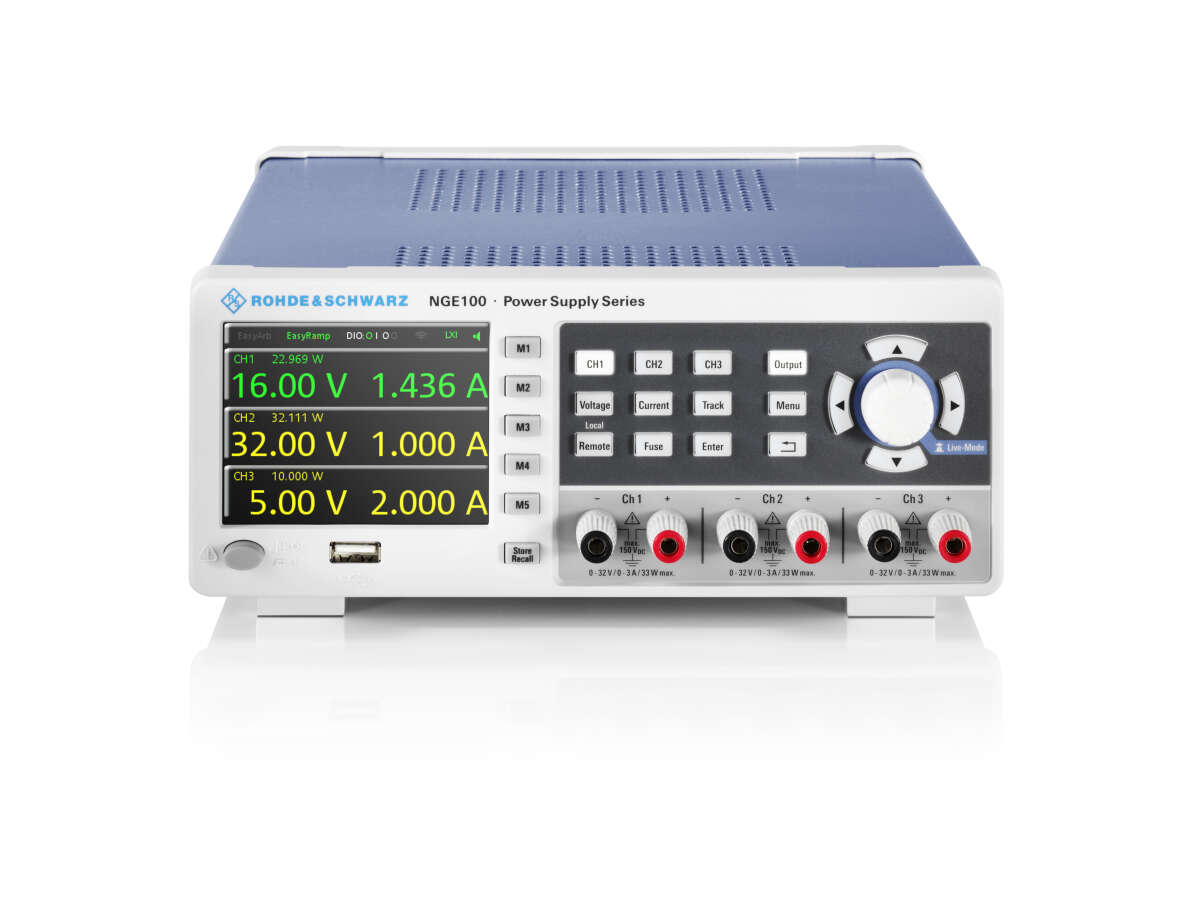

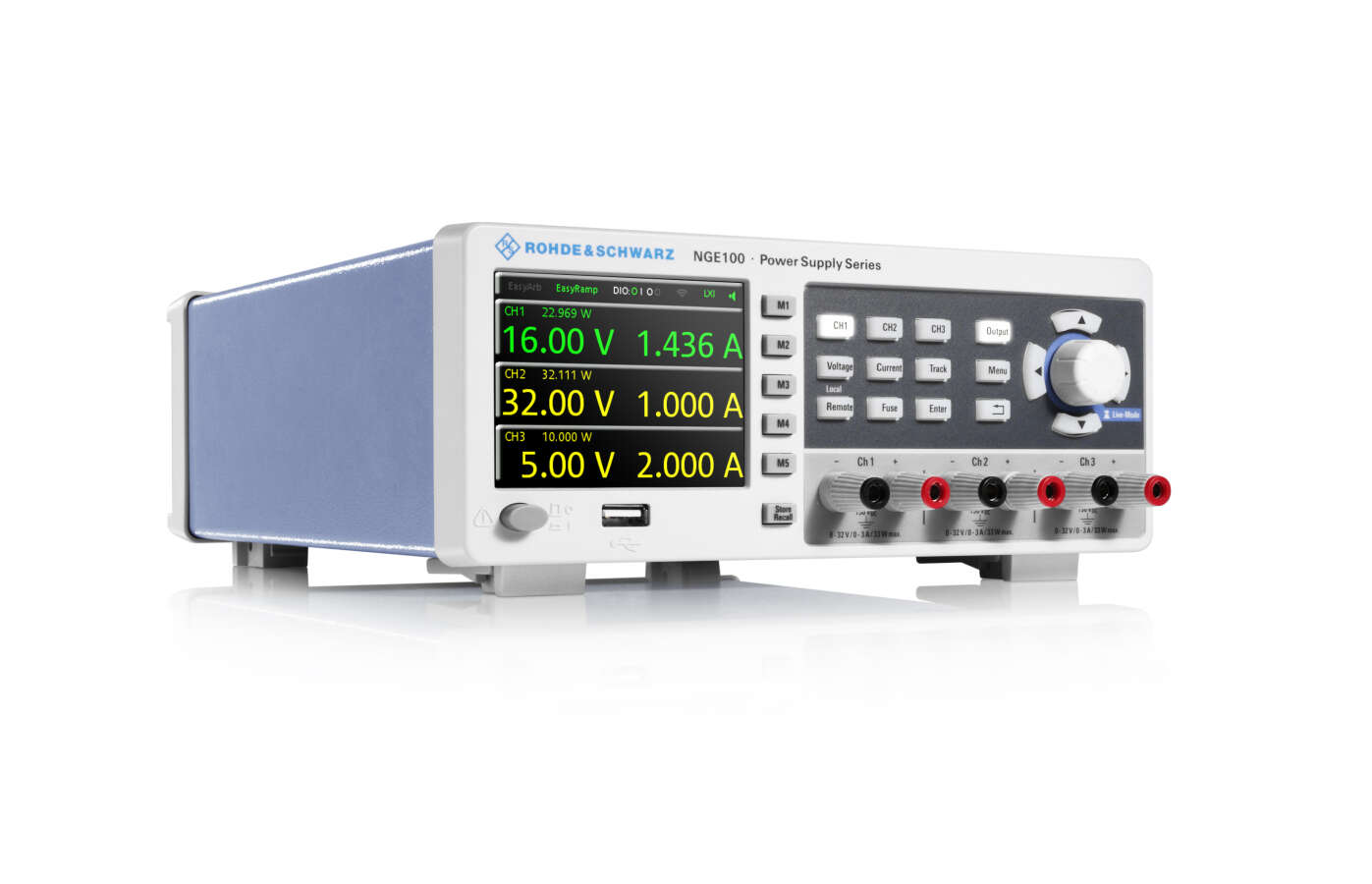

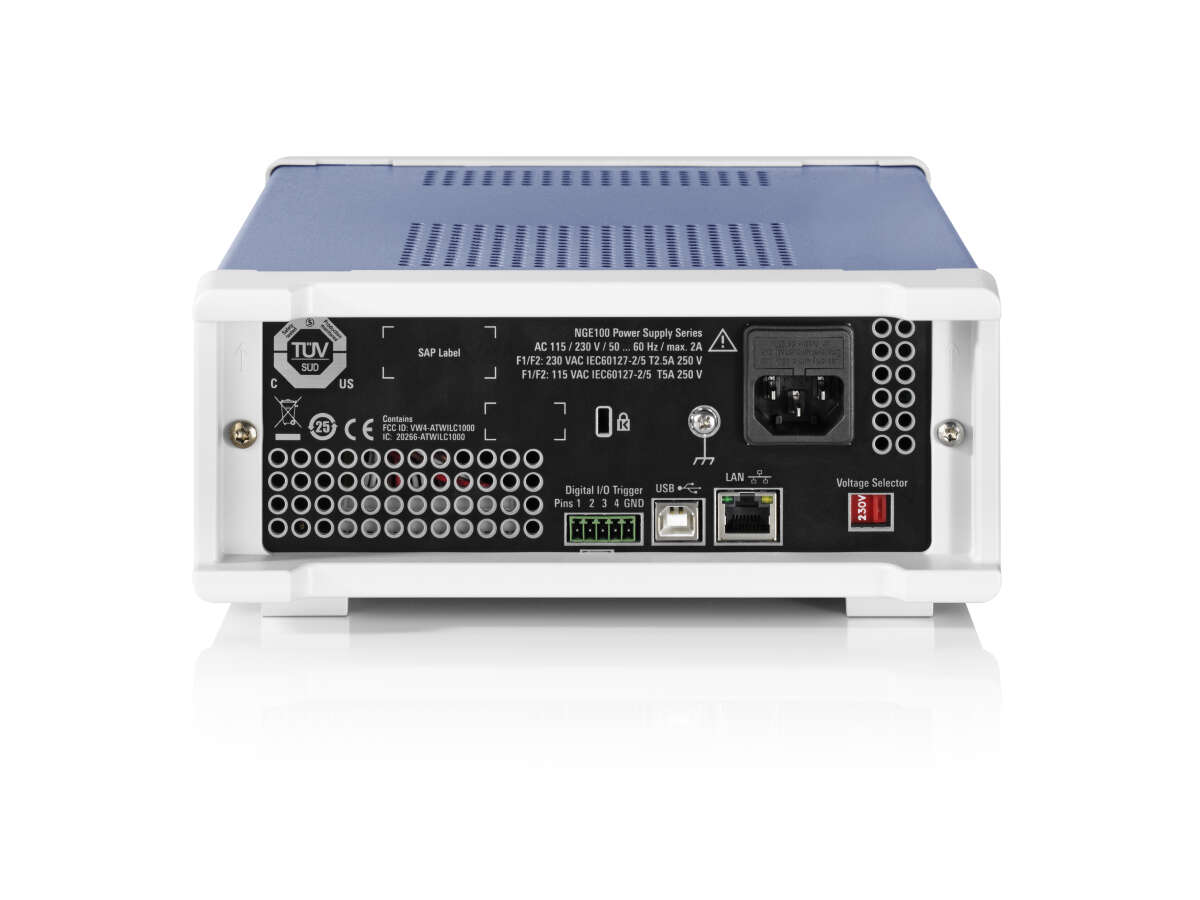

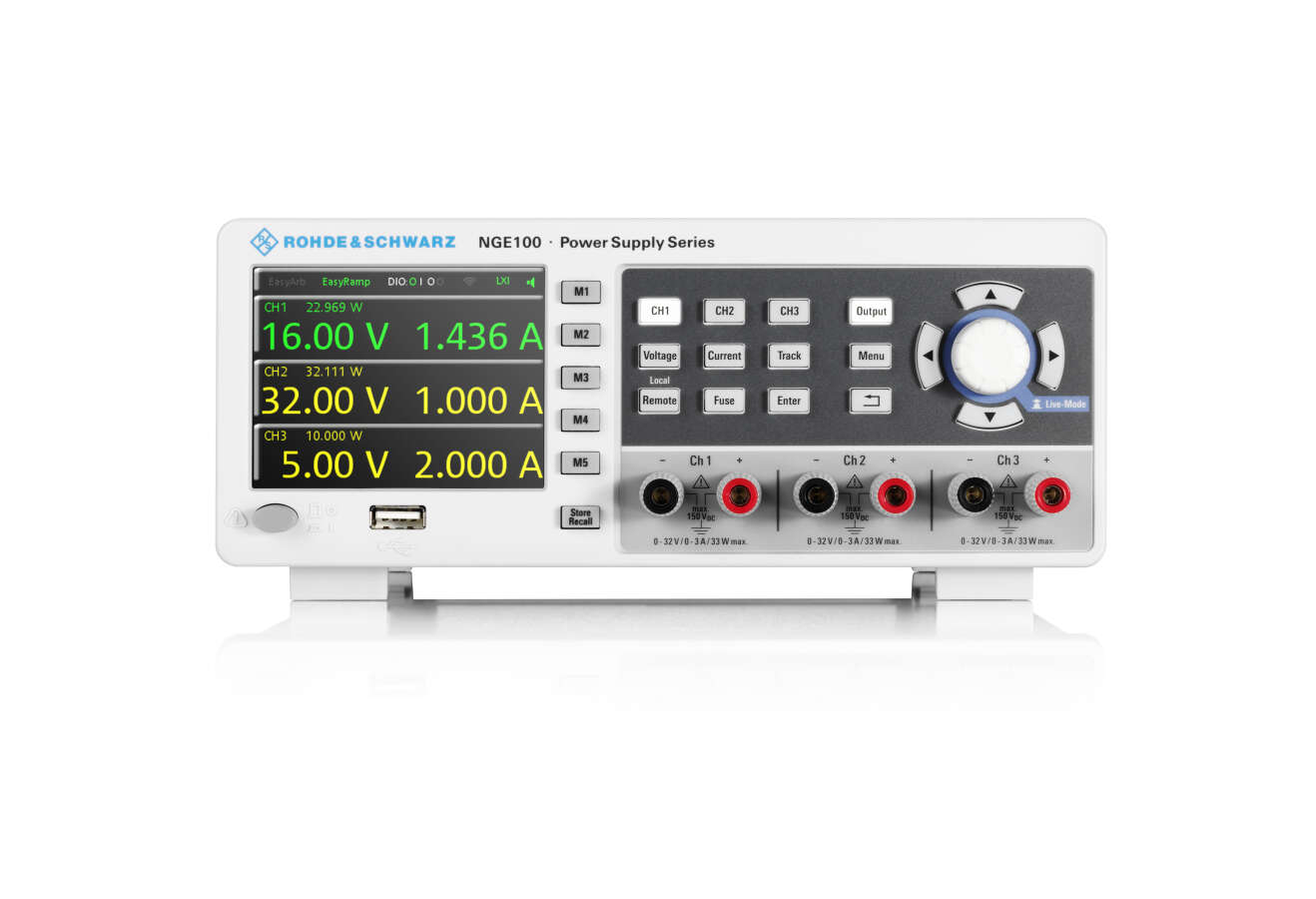

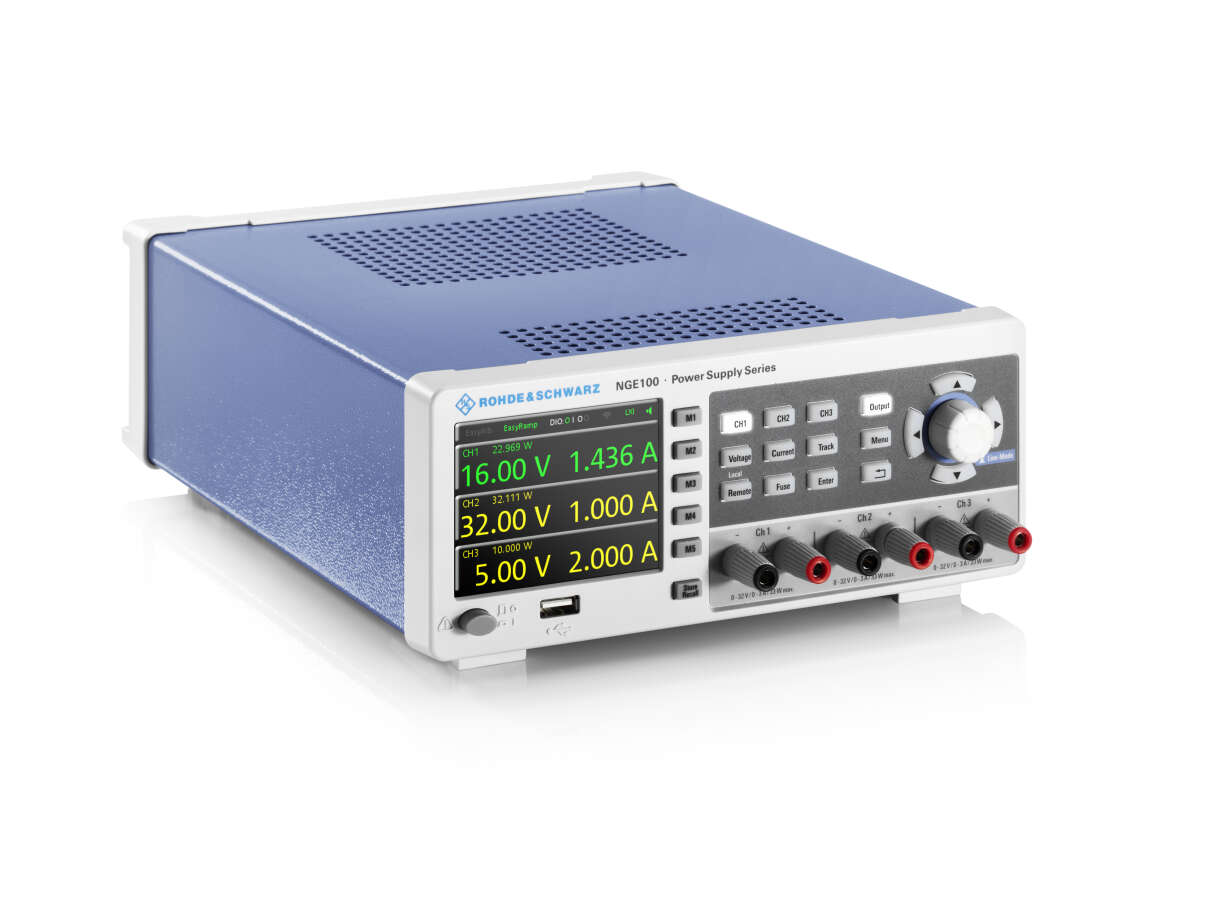

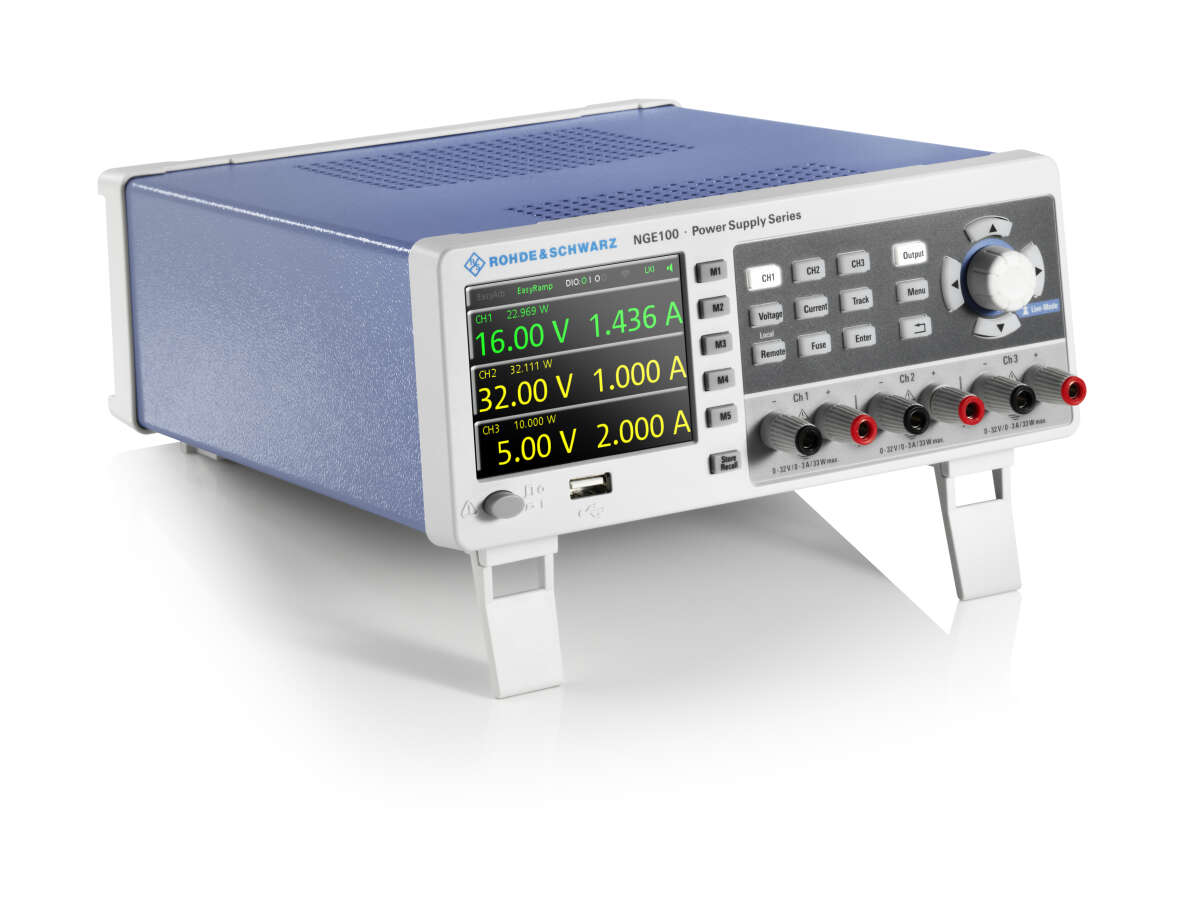

Rohde&Sсhwarz NGE102 - источник питания, 2 канала, выходная мощность 66 Вт

Артикул: RS-NGE102

Цена: 77 841.78 руб.

Средний срок поставки: 12-14 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
77 841.78 руб.
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Серия источников питания NGE100 состоит из надежных, высокопроизводительных и доступных по цене приборов. Они обеспечивают высокую эффективность в сочетании с низким уровнем пульсаций и набором удобных функций, которые обычно не встречаются в приборах данного класса.



Особенности:

  • Источники питания NGE102 с двумя;
  • Максимальная выходная мощность 66 Вт;
  • Максимальное выходное напряжение 32 В на канал (до 64 В/96 В при последовательном включении);
  • Максимальный выходной ток 3 А на канал (до 6 А/9 А при параллельном включении);
  • Электронный предохранитель (OCP), защита от перенапряжения (OVP), защита от превышения мощности (OPP), защита от превышения температуры (OTP);
  • USB-интерфейс (VCP/TMC), опциональный LAN-интерфейс (LXI), опциональный беспроводной LAN-интерфейс;
  • Опциональный цифровой вход/выход (4-битный).



Комплект поставки:

  • Прибор;
  • Набор кабелей питания

Технические характеристики Rohde&Schwarz NGE102

Параметр Значение
Электрические  данные

Количество выходных каналов



2

Суммарная выходная мощность



66 Вт

Максимальная выходная мощность

на канал

33,6 Вт

Выходное напряжение

на канал

от 0 В до 32 В

Выходной ток

на канал

от 0 А до 3 А

Нестабильность по сети и нагрузке

Режим постоянного напряжения

± (% от вых. значения + смещение)

< 0,1 % + 20 мВ

Режим постоянного тока

± (% от вых. значения + смещение)

< 0,1 % + 5 мА

Пульсации  напряжения

от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2

тип. < 1,5 мВ (СКЗ)

тип. < 20 мВ (Vразмах)

Пульсации тока

от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2

тип. < 2 мА (СКЗ)

Время  восстановления

изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного  напряжения

200 мкс

Погрешность установки (+23 °C –3 °C/+7 °C)

Напряжение

± (% от вых. значения + смещение)

< 0,1 % + 30 мВ

Ток

± (% от вых. значения + смещение)

< 0,1 % + 5 мА

Обратное считывание (+23 °C –3 °C/+7 °C)

Напряжение

± (% от вых. значения + смещение)

< 0,1 % + 20 мВ

Ток

± (% от вых. значения + смещение)

< 0,1 % + 5 мА

Разрешение

Напряжение



10 мВ

Ток



1 мА

Максимальное напряжение относительно земли



150 В постоянного тока

Максимальное обратное напряжение



33 В

Максимальное инверсное напряжение



0,4 В

Максимально допустимый ток в случае инверсного напряжения



3 А

Температурный коэффициент
(на °C)

± (% от вых. значения + смещение)

напряжение: < 0,02 % + 5 мВ
ток: < 0,02 % + 3 мА

Выброс выходного напряжения в случае активного канала и отключении сетевого питания



< 100 мВ

Время обработки команды



≤ 30 мс

Период программирования (в пределах 1 % конечного значения)

Положительное  изменение  напряжения

без нагрузки

10 мс + время обработки команды



полная нагрузка (резистивная)

10 мс + время обработки команды

Отрицательное  изменение  напряжения

без нагрузки

500 мс + время обработки команды



полная нагрузка (резистивная)

10 мс + время обработки команды

Защита от перенапряжения



регулируется для каждого канала

Защита от превышения мощности



регулируется для каждого канала

Электронный   предохранитель



регулируется для каждого канала

Время  срабатывания

(Iнагр  > Iсраб  × 2)

< 10 мс

Время срабатывания для связанных каналов



< 100 мкс + время срабатывания связанного канала

Задержка срабатывания

регулируется для каждого канала

от 10 мс до 10 с (с шагом 10 мс)

Защита от перегрева



да

Счетчик электроэнергии



да

Выходная  линейно-нарастающая  функция  (EasyRamp)



да

Время действия функции EasyRamp



от 10 мс до 10 с

Вход запуска





Минимальный интервал запуска



10 мс

Время срабатывания запуска



< 100 мс

Уровень запуска



ТТЛ

направление  перепада



нарастающий, спадающий

Произвольная функция (EasyArb)

Параметр



напряжение, ток, время

Максимальное количество точек



128

Время пребывания



от 10 мс до 600 с

Режим повторения



непрерывный или импульсный режим с числом повторений от 1 до 255

Запуск



вручную или посредством дистанционного управления или через опциональный вход запуска (опция NGE-K103)

Интерфейсы

Разъемы на передней панели

канальные выходы

4 мм винтовые гнезда

Интерфейсы  дистанционного  управления

стандартные

USB-TMC, USB-CDC (виртуальный COM)



опциональный

LAN (LXI)
(опция NGE-K101)



опциональный

беспроводной  LAN
(опция NGE-K102)

Интерфейс запуска и управления

опциональный

цифровые  входы/выходы (опция NGE-K103)

Общие данные

Номинальное напряжение сети питания

переменного тока

115/230 В (±10 %) 50/60 Гц

Потребляемая  мощность

максимальная входная мощность

180 Вт

Сетевые  предохранители

115 В перем. тока

IEC 60127-2/5 T 5 А 250 В

230 В перем. тока

IEC 60127-2/5 T 2,5 А 250 В

Температура

Диапазон рабочих температур

от 0 °C до +40 °C



Диапазон температур хранения

от –20 °C до +70 °C

Относительная  влажность

без конденсации

от 5 % до 80 %

Дисплей



3,5", QVGA

Возможность монтажа в стойку

½ 19"

опция HZC95

Габариты (Ш х В х Г)



222 мм × 88 мм × 280 мм

Масса



4,4 кг

Опции и аксессуары Rohde&Schwarz NGE102

Артикул

Наименование

Код

Базовый блок

NGE102

Двухканальный  источник  питания

5601.1414.02

NGE103

Трехканальный  источник  питания

5601.1414.03

Программные опции

NGE-K101

Дистанционное управление через Ethernet-интерфейс

5601.2204.03

NGE-K102

Беспроводное дистанционное управление

5601.2210.03

NGE-K103

Цифровые входы/выходы запуска

5601.2227.03

Дополнительное оборудование

HZC95

19” стоечный адаптер, 2 HU

5800.2054.02

Дополнительные материалы
Брошюра
