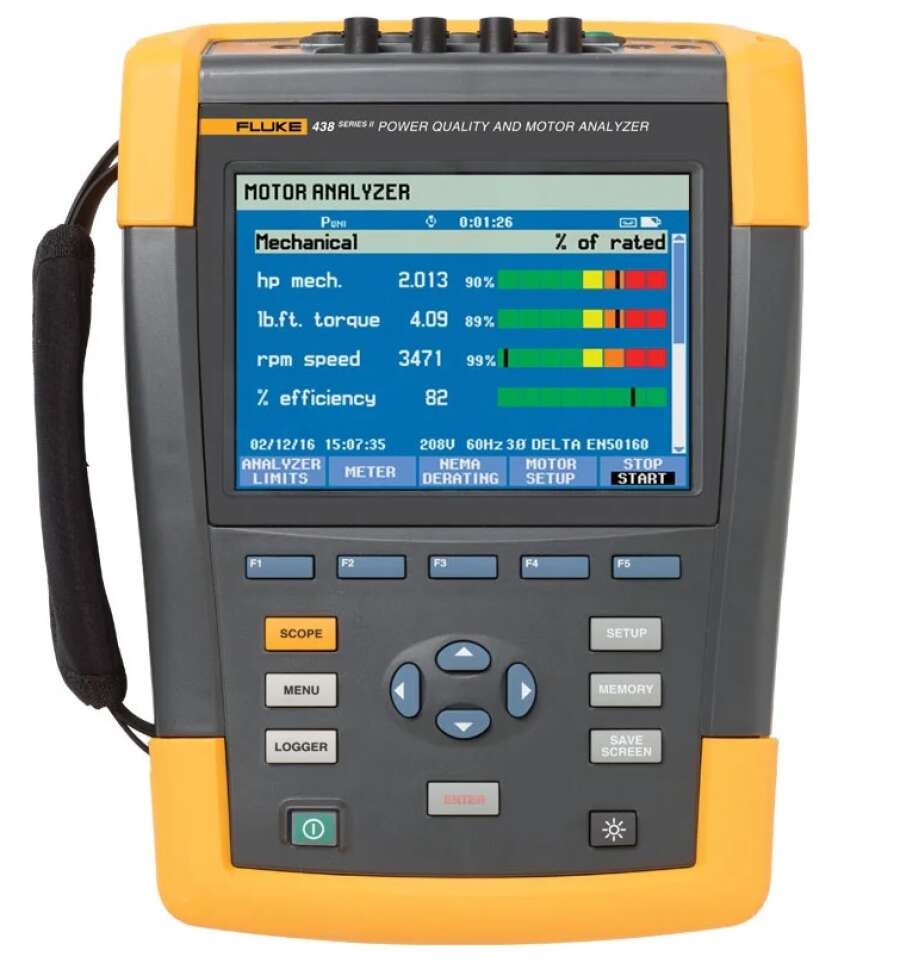

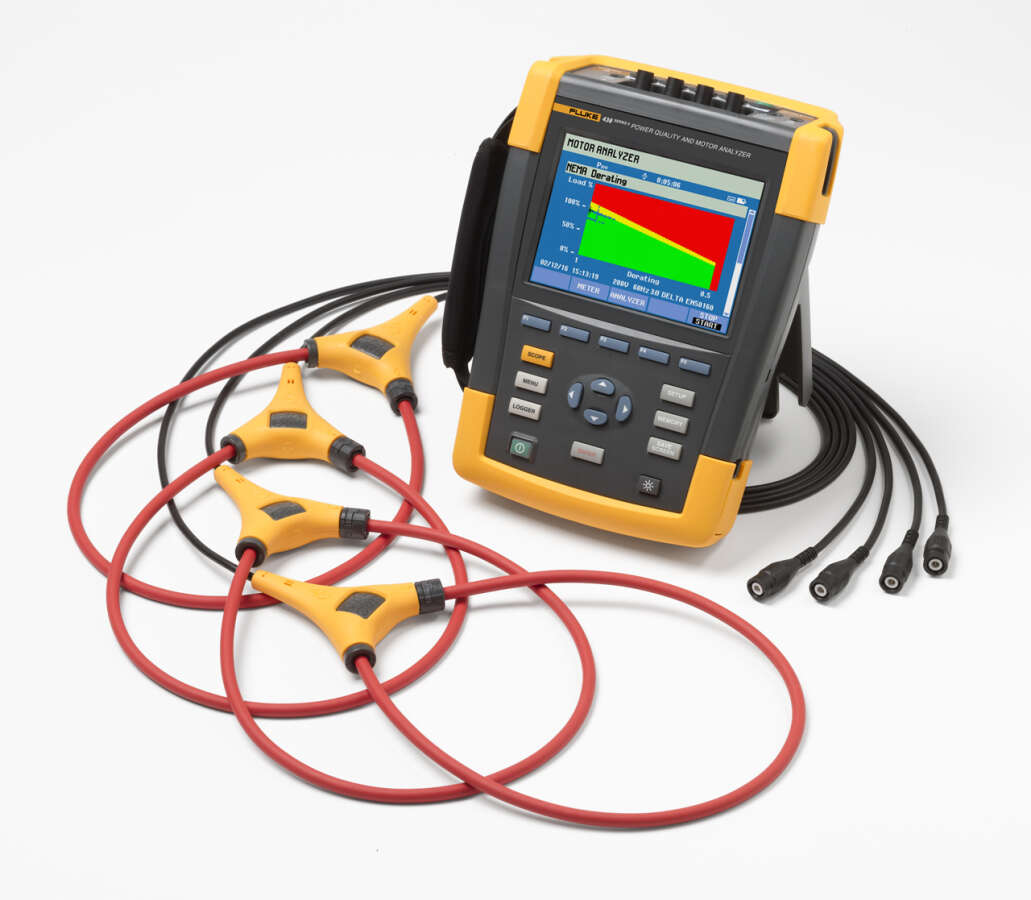

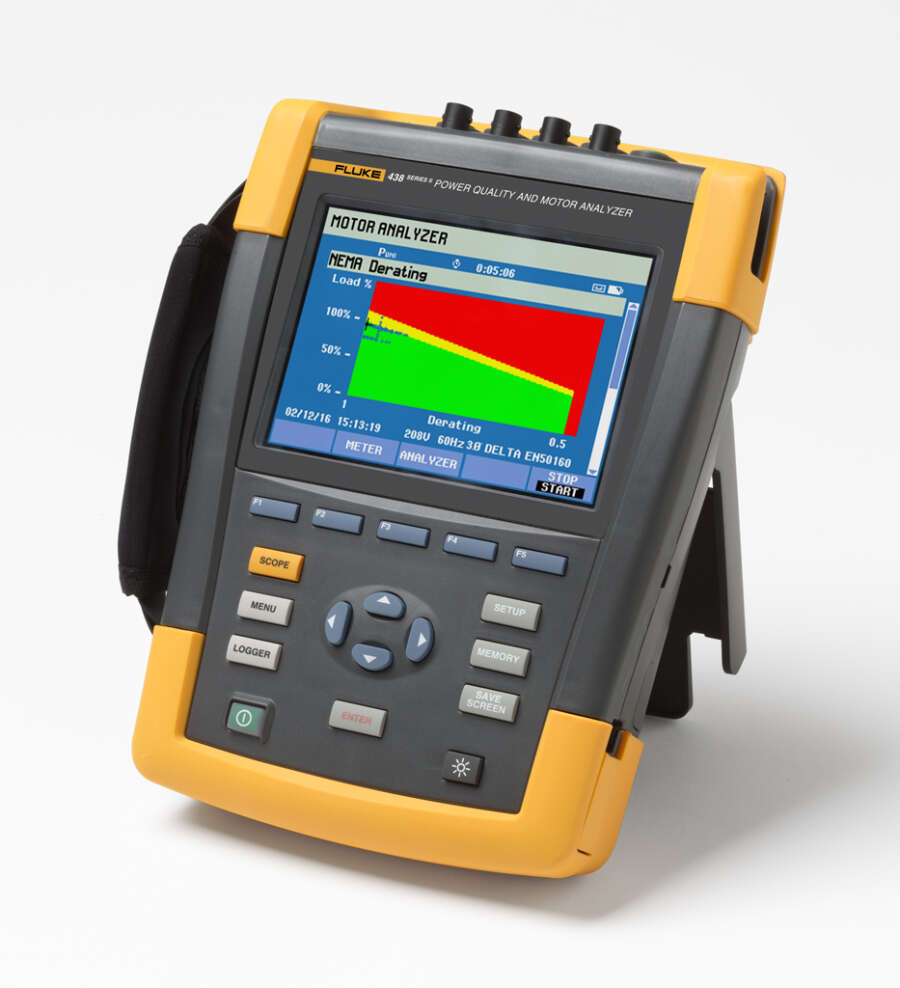

Fluke 438-II - анализатор качества электроэнергии и работы электродвигателей

Артикул: FLI-438-II

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Fluke 438-II является идеальным портативным измерительным прибором для анализа работы электродвигателей. Он упрощает выполнение работ по обнаружению, прогнозированию, предотвращению и устранению проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах, предоставляя техническим специалистам информацию о механических и электрических параметрах, необходимую для эффективной оценки работы электродвигателя.

Комплект поставки

  • Анализатор качества электроэнергии и работы электродвигателей Fluke 438-II (в приборе установлены ремешок для ношения сбоку, батарейный источник питания BP290 (28 Wh) и беспроводная SD-карта памяти 8 Гб)
  • Наклейки для входных розеток (ЕС и Великобритания, ЕС, Китай, Великобритания, США, Канада)
  • Комплект измерительных проводов 2,5 м с зажимами с цветовой кодировкой (5 шт.)
  • Зажимы типа «крокодил» (5 шт.)
  • Тонкие гибкие токоизмерительные датчики i430 6000 A (4 шт.)
  • Батарея
  • Сетевой адаптер
  • Региональный шнур питания
  • Интерфейсный кабель USB для подключения к ПК (USB A на mini USB B)
  • Мягкий футляр для переноски C1740
  • Ремешок для подвески
  • CD-ROM с руководствами по эксплуатации (на разных языках), программным обеспечением PowerLog и драйверами для USB
  • Меры безопасности (на разных языках)

Технические характеристики Fluke 438-II

Измеряемые параметры двигателей
Тип двигателя 3-фазный асинхронный (индукционный)
Источник питания частотно-регулируемый привод
Диапазон регулируемых частот от 40 Гц до 70 Гц
Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) от −15 % до +15 %
Диапазон несущих частот от 2,5 до 20 кГц
Частотно-регулируемые приводы, совместимые с анализатором 438-II
Тип преобразователя только с вольт-частотным управлением (управление напряжением)*
Метод управления вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи.
Частота от 40 до 70 Гц
* приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования
Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II
Тип преобразователя преобразователь тока
Типы двигателей синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.)
Частота напряжения питания двигателя < 40 и > 70 Гц
Механические характеристики
измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением
Измеряемый параметр электродвигателя
  Диапазон Разрешение Погрешность Предел по умолчанию
Механическая мощность

двигателя
от 0,7 кВт до 746 кВт

от 1 л. с. до 1000 л. с.
0,1 кВт

0,1 л. с.
±3 % 1

±3 % 1
100 % = номин. мощность

100 % = номин. мощность
Крутящий момент от 0 Нм до 10 000 Нм

от 0 до 10 000 фунто-футов
0,1 Нм

0,1 фунто-фут
±5 % 1

±5 % 1
100 % = номин. момент

100 % = номин. момент
Частота вращения от 0 до 3600 об/мин 1 об/мин ±3 %1 100 % = номинальная частота вращения
КПД от 0 % до 100 % 0,10 % ±3 % 1 не применимо
Дисбаланс (NEMA) от 0 % до 100 % 0,10 % ±0,15 % 5 %
Коэффициент гармоник
напряжения (NEMA)
от 0 до 0,20 0,1 ±1,5 % 0,15
Понижающий коэффициент
из-за дисбаланса
от 0,7 до 1,0 0,1 отображается не применимо
Понижающий коэффициент
из-за гармоник
от 0,7 до 1,0 0,1 отображается не применимо
Суммарный понижающий
коэффициент (по NEMA)
от 0,5 до 1,0 0,1 отображается не применимо

Примечания:

Поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N.
Номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости.
Частота обновления для измерения параметров электродвигателя составляет 1x в секунду.
Продолжительность тренда по умолчанию составляет 1 неделю.

1Если в качестве типа электродвигателя выбран «Другой», следует добавить к значению погрешности ошибку 5 %
Годовая точность действительна при мощности двигателя > 30 % от номинальной мощности
Годовая точность действительна при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум (2—3 часа, если мощность двигателя составляет 50 л. с. и выше), чтобы получить стабильную температуру
Характеристики изделия
Напряжение Модель Диапазон измерений Разрешение Погрешность
Vrms (постоянный и переменный ток)   1...1000 В — между фазой и нейтралью 0,01 В ±0,1 % от номинального напряжения 1
Пиковое напряжение   1...1400 В пикового напряжения 1 В 5 % от номинального напряжения
Коэффициент формы напряжения (CF)   от 1,0 до 2,8 0,01 ±5 %
В(ср. кв. знач.)½     0,1 В ± 0,2 % от номинального напряжения
Vfund (основной гармоники)     0,1 В ± 0,1 % от номинального напряжения
Ток (перем. и пост. ток) i430-Flex 1x  от 5 A до 6000 A 1 A ±0,5 % ±5 отсчетов
i430-Flex 10x от 0,5 A до 600 A 0,1 А ±0,5 % ±5 отсчетов
1 мВ/А 1x от 5 A до 2000 A 1A ±0,5 % ±5 отсчетов
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 А ±0,5 % ±5 отсчетов
А (пиковое значение) i430-Flex 8400 A (пиковое значение) 1 А (ср. кв. знач.) ±5 %
1 мВ/А 5500 A (пиковое значение) 1 А (ср. кв. знач.) ±5 %
Форм-фактор тока (CF)   от 1 до 10 0,01 ±5 %
А(ср. кв. знач.)½ i430-Flex 1x от 5 A до 6000 A 1 A ±1 % ±10 отсчетов
i430-Flex 10x от 0,5 A до 600 A 0,1 А ±1 % ±10 отсчетов
1 мВ/А 1x от 5 A до 2000 A 1 A ±1 % ±10 отсчетов
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 А ±1 % ±10 отсчетов
Afund (ток основной частоты) i430-Flex 1x от 5 A до 6000 A 1 A ±0,5 % ±5 отсчетов
i430-Flex 10x от 0,5 A до 600 A 0,1 А ±0,5 % ±5 отсчетов
1 мВ/А 1x от 5 A до 2000 A 1 A ±0,5 % ±5 отсчетов
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 А ±0,5 % ±5 отсчетов
Частота
Fluke 434 при номинальной частоте 50 Гц от 42,50 до 57,50 Гц 0,01 Гц ±0,01 Гц
Fluke 434 при номинальной частоте 60 Гц от 51,00 до 69,00 Гц 0,01 Гц ±0,01 Гц
Электропитание
Ватты (ВА, ВАр) i430-Flex макс. 6000 МВт 0,1 Вт...1 МВт ±1 % ±10 отсчетов
1 мВ/А макс. 2000 МВт 0,1 Вт...1 МВт ±1 % ±10 отсчетов
Коэффициент мощности (Cos j/DPF) от 0 до 1 0,001 ± 0,1 % при номинальных условиях нагрузки
Энергетический сектор
кВт-ч (кВА-ч, кВАр-ч) i430-Flex 10x зависит от множителя клещей и номинального напряжения ±1 % ±10 отсчетов
Потери энергии i430-Flex 10x зависит от множителя клещей и номинального напряжения ± 1 % ± 10 отсчетов, за исключением погрешности сопротивления линии
Гармоники
Порядок гармонической составляющей (n) постоянный ток, группа с 1 по 50: группы гармоник в соответствии с ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009)
Порядок промежуточной гармоники (n) ОТКЛ, группировка с 1 по 50: гармоники и подгруппы интергармоник в соответствии с ГОСТ 30804.4.7-2013 (IEC 61000-4-7)
Напряжение, % f от 0,0 % до 100 % 0,1 % ± 0,1 % ± n x 0,1 %
r от 0,0 % до 100 % 0,1 % ± 0,1 % ± n x 0,4 %
абсолютное давление от 0,0 до 1000 В 0,1 В ±5 % 1
суммарный коэффициент гармонических составляющих THD от 0,0 % до 100 % 0,1 % ±2,5 %
Ток, % f от 0,0 % до 100 % 0,1 % ± 0,1 % ± n x 0,1 %
r от 0,0 % до 100 % 0,1 % ± 0,1 % ± n x 0,4 %
абсолютное давление от 0,0 до 600 A 0,1 А ±5 % ±5 отсчетов
суммарный коэффициент гармонических составляющих THD от 0,0 % до 100 % 0,1 % ±2,5 %
Мощность, % f или r от 0,0 % до 100 % 0,1 % ±n x 2 %
абсолютное давление Зависит от множителя клещей и номинального напряжения ± 5 % ±n x 2 % ±10 отсчетов
суммарный коэффициент гармонических составляющих THD от 0,0 % до 100 % 0,1 % ±5 %
сдвиг фаз от -360° до +0° ±n x 1°
Фликер
Plt, Pst, Pst (1 мин.) Pinst от 0,00 до 20,00 0,01 ±5 %
Разбаланс
Напряжение, % от 0,0% до 20,0% 0,1 % ±0,1 %
Ток, % от 0,0 % до 20,0 % 0,1 % ±1 %
Посторонние сигналы в питающей сети
Пороговые уровни пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала
Частота сигнала 60...3000 Гц 0,1 Гц
Относительное напряжение (%) от 0 % до 100 % 0,10 % ±0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s) от 0,0 до 1000 В 0,1 В ± 5 % от номинального напряжения
Общие характеристики
Футляр

массивная ударопрочная конструкция со встроенной защитной кобурой

защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении

удар: 30 г

вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2

Экран

яркость: 200 кд/м2 (при использовании силового адаптера), 90 кд/м(при использовании батарейного источника питания)

размер экрана: 127 × 88 мм (153 мм/6,0 дюймов по диагонали)

разрешение: 320 x 240

контрастность и яркость регулируются пользователем, с компенсацией температурных воздействий

Память

SD-карта с Wi-Fi на 8 ГБ (соотв. SDHC, форматирование FAT32)

запись содержимого экрана и несколько видов памяти для хранения данных, в том числе записей регистрации (зависит от объема памяти)

Часы фактического времени метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий
Условия эксплуатации
Рабочая температура

от 0 °C до +40 °C

от +40 °C до +50 °C (за исключением батареи)

Температура хранения от -20 °C до +60 °C
Влажность от +10 °C до +30 °C: относительная влажность 95 % без конденсации
от +30 °C до +40 °C: относительная влажность 75 % без конденсации
от +40 °C до +50 °C: относительная влажность 45 % без конденсации
Максимальная рабочая высота над уровнем моря до 2000 м (6666 футов) для CAT IV 600 В, CAT III 1000 В
до 3000 м (10 000 футов) для CAT III 600 В, CAT II 1000 В
максимальная высота хранения 12 км (40 000 футов)
Электромагнитная совместимость (ЭМС) EN 61326 (2005-12) для излучения и восприимчивости
Интерфейсы

мини-USB-B

изолированный USB-порт для ПК

разъем для подключения карты SD за батареей инструмента

Гарантия

три года (комплектующие и работа) на основной прибор

один год на дополнительные принадлежности

Примечания:

1. ±5 %, если ≥1 % от номинального напряжения; ±0,05 %, если <1 % от номинального напряжения
2. 50 Гц/60 Гц номинальная частота согласно МЭК61000-4-30
3. Измерения на частоте 400 Гц не поддерживаются для режимов измерения фликкер-шума, посторонних сигналов в сети и режима мониторинга
4. Для номинального напряжения от 50 до 500 В

Основные функции Fluke 438-II

  • Измерение основных параметров электродвигателей прямого пуска, включая крутящий момент, частоту вращения, механическую мощность и КПД электродвигателя
  • Выполнение динамического анализа работы электродвигателя с помощью графика зависимости коэффициента снижения мощности электродвигателя от нагрузки в соответствии с руководством NEMA/IEC
  • Вычисление механической мощности и КПД без использования механических датчиков, простым подключением к вводным контактам
  • Измерение параметров электрической мощности, таких как напряжение, сила тока, мощность, полная мощность, коэффициент мощности, гармонические искажения и дисбаланс для определения влияющих на КПД характеристик электродвигателя
  • Определение проблем качества электроэнергии, таких как провалы, кратковременные перенапряжения, переходные процессы, гармоники и дисбаланс
  • Технология обработки данных PowerWave фиксирует быстро меняющиеся среднеквадратичные значения, отображает средние значения за полупериод и формы сигнала для описания динамики процессов в электрической системе (пуск генератора, переключение ИБП и т.п.)
  • Функция фиксации формы сигнала регистрирует 100/120 циклов (50/60 Гц) каждого обнаруженного события во всех режимах без предварительной настройки
  • Автоматическая фиксация переходных процессов регистрирует данные о форме сигналов с частотой 200 тысяч выборок в секунду одновременно на всех фазах до 6 кВ
  • Совместимость с Fluke Connect®* — просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК
  • Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III для использования на технологическом входе и выходе

Функции измерения механических характеристик с помощью Fluke 438-II

Крутящий момент электродвигателя
Вычисляется величина вращающего усилия (отображаемая в фунто-футах или Нм), развиваемого электродвигателем и передаваемого на приводимую в движение механическую нагрузку. Крутящий момент электродвигателя является важнейшей переменной, характеризующей мгновенные механические характеристики вращающегося оборудования, приводимого в движение электродвигателями.

Частота вращения электродвигателя
Предоставляется значение мгновенной скорости вращения вала электродвигателя. Комбинация значений крутящего момента и частоты вращения электродвигателя отображает мгновенное состояние механического вращающегося оборудования, приводимого в движение электродвигателями.

Механическая нагрузка электродвигателя
Измерение развиваемой электродвигателями действительной механической мощности (отображаемой в л. с. или кВт) и непосредственная связь с условиями возникновения перегрузки не только по величине тока через электродвигатель.

КПД электродвигателя
Отображается КПД каждого электродвигателя в составе механизма, на линии сборки, предприятии и/или на каком-либо другом объекте, где происходит преобразование электрической энергии в полезную механическую работу. Правильно складывая КПД группы электродвигателей, можно оценить их общий (агрегированный) КПД. Сравнение ожидаемых значений КПД электродвигателей при наблюдаемых условиях эксплуатации может помочь оценить потери, связанные с недостаточной энергетической эффективностью электродвигателя.

Как это работает

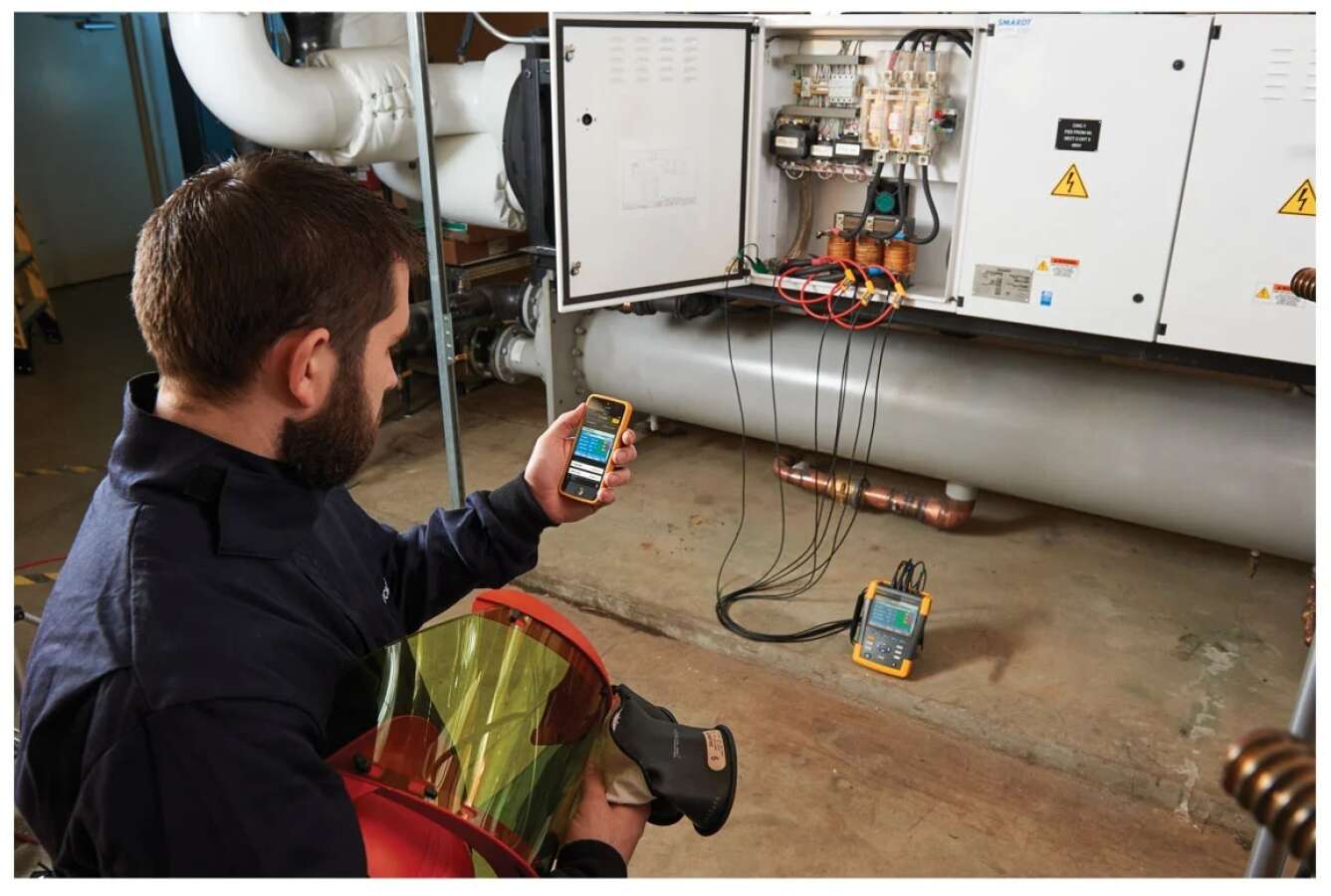

Использование фирменных алгоритмов и данные о форме тока и напряжения в трехфазной сети позволяют анализатору качества электроэнергии и работы электродвигателей Fluke 438-II рассчитывать крутящий момент электродвигателя, частоту вращения, нагрузку и КПД и обновлять значения каждую секунду. Основой измерений служат данные об электромагнитном поле в воздушном зазоре электродвигателя, получаемые измерением характеристик формы напряжения и тока. Использование механических датчиков и проверка электродвигателя без нагрузки с установкой датчиков внутри не требуются, что позволяет быстрее, чем когда-либо, проводить анализ общей эффективности электродвигателя.

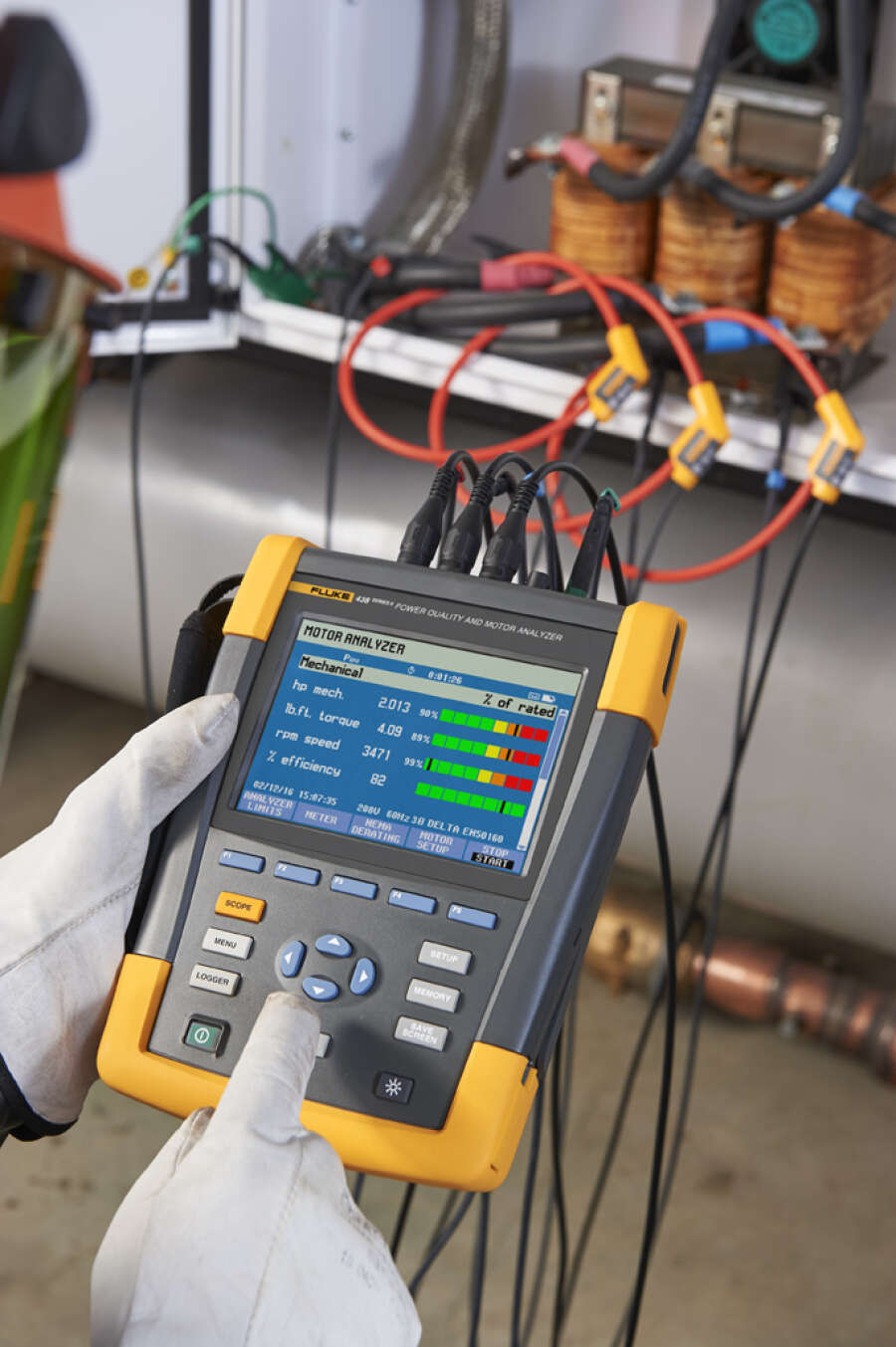

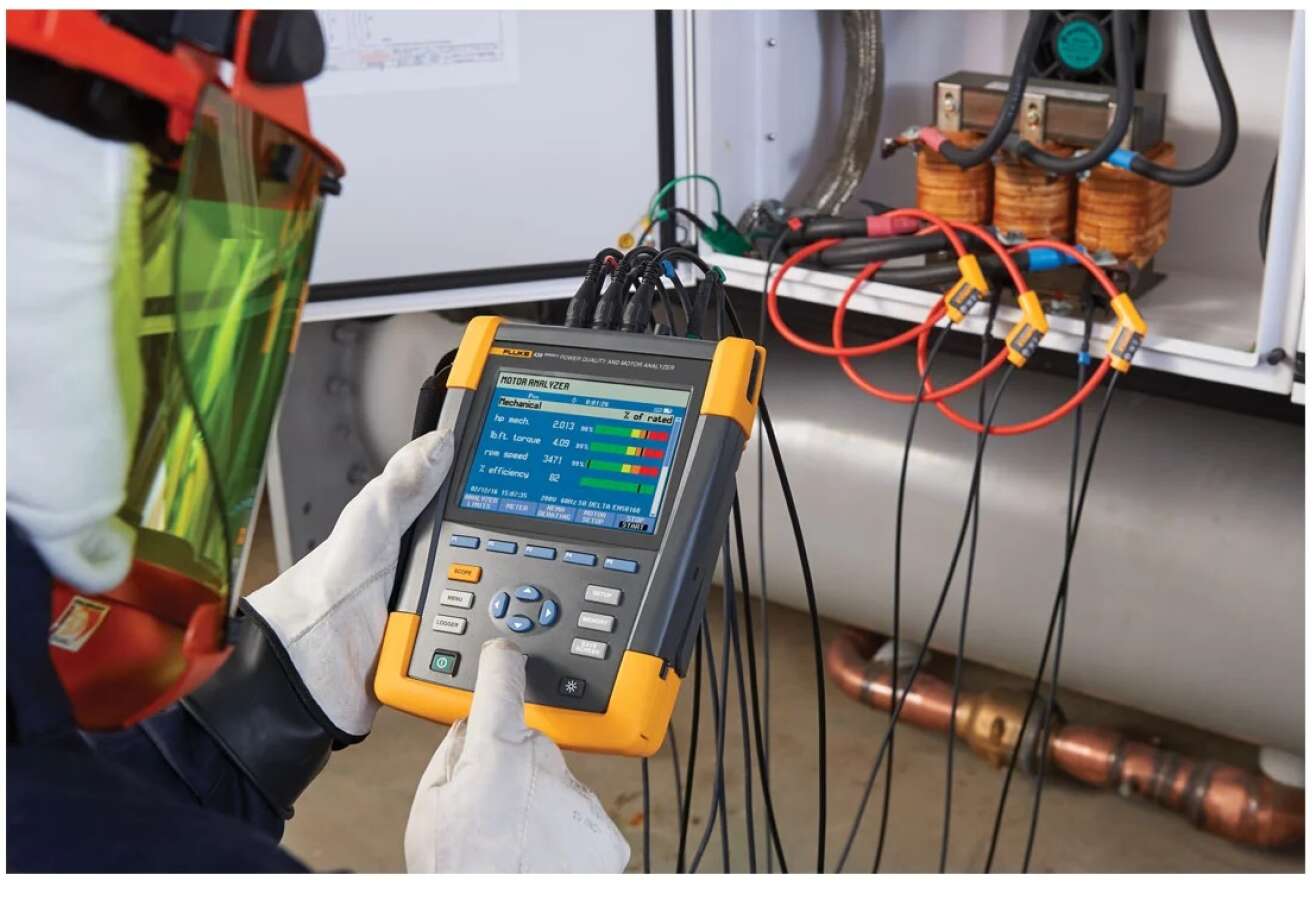

Анализ работы электродвигателя
Fluke 438-II позволяет осуществлять комплексную оценку электрических параметров. До начала анализа работы электродвигателя рекомендуется выполнить измерения качества электроэнергии на основной линии электроснабжения для оценки уровня гармоник и дисбаланса на вводе из сети электроснабжения, поскольку значения этих двух параметров могут оказывать значительное отрицательное влияние на эффективность работы электродвигателя.
В режиме анализа характеристик электродвигателя результаты измерений электрических, механических характеристик и снижения КПД учитываются совместно (в соответствии с рекомендациями NEMA).
На легко воспринимаемой четырехуровневой шкале серьезности с помощью цвета отображается эффективность работы электродвигателя в соответствии с рекомендуемыми уровнями электрических параметров, включая номинальную мощность, коэффициент мощности, дисбаланс и уровень гармоник.

Отображается мгновенное значение выходной механической мощности вместе со значениями крутящего момента и частоты вращения электродвигателя. Мгновенное значение выходной механической мощности постоянно сравнивается со значением электрической мощности для отображения величины КПД в реальном масштабе времени. Эта функция позволяет легко измерять эффективность работы механизма в каждом рабочем цикле.

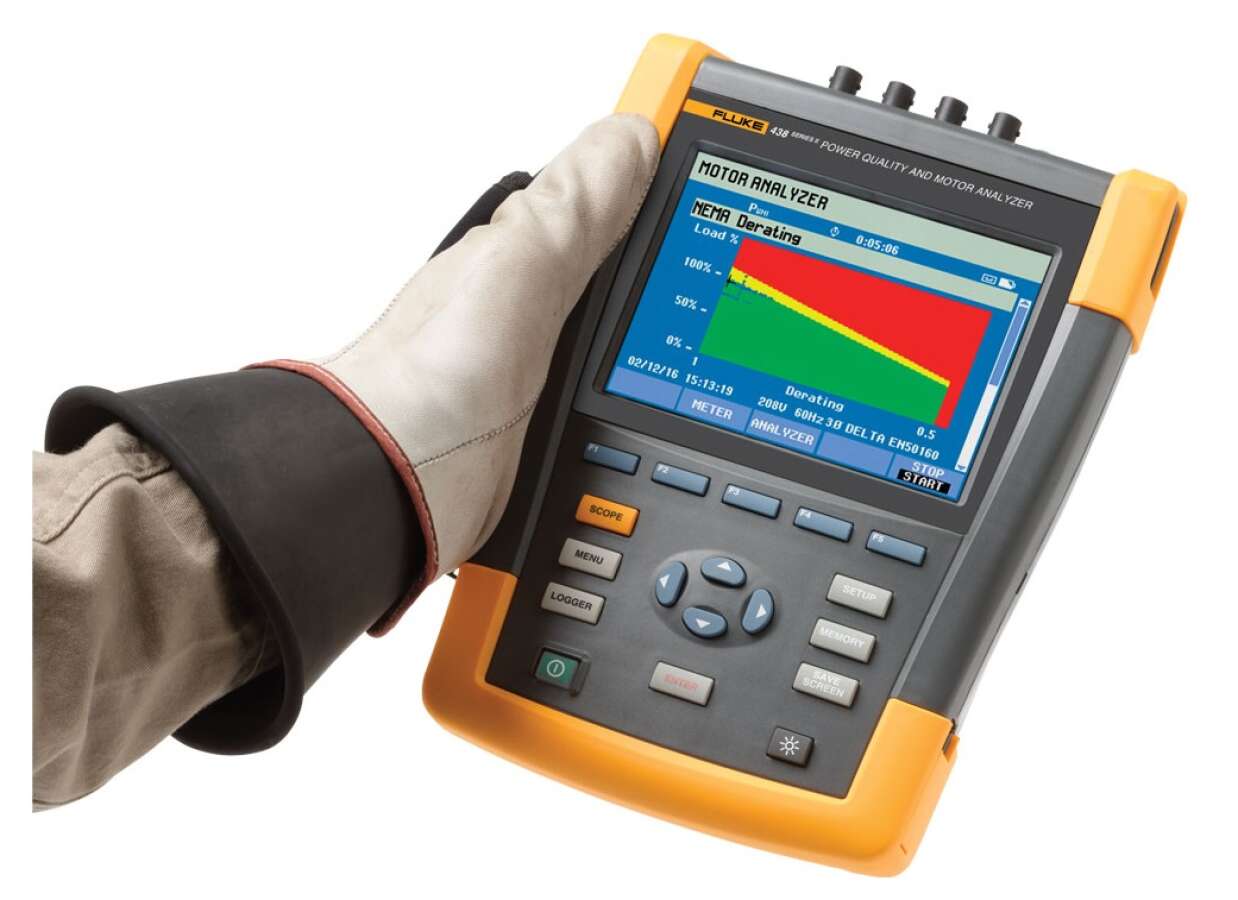

Отображение снижения эффективности по критериям NEMA обновляется при изменении нагрузки и электрических характеристик, а каждое новое измеренное значение отображается на графике отклонения знаком «+». На этом примере можно увидеть, что характеристики работы электродвигателя находятся в допустимых пределах, но приближаются к величине сервис-фактора. Это свидетельствует о возможной необходимости повысить качество электроэнергии, выполнить техническое обслуживание или иную регулировку для улучшения рабочих характеристик. Частое проведение таких проверок на протяжении определенного времени позволяет получить известные эталонные значения и выявлять тенденции изменения рабочих характеристик — это способствует принятию взвешенных решений о расходах на техническое обслуживание.
