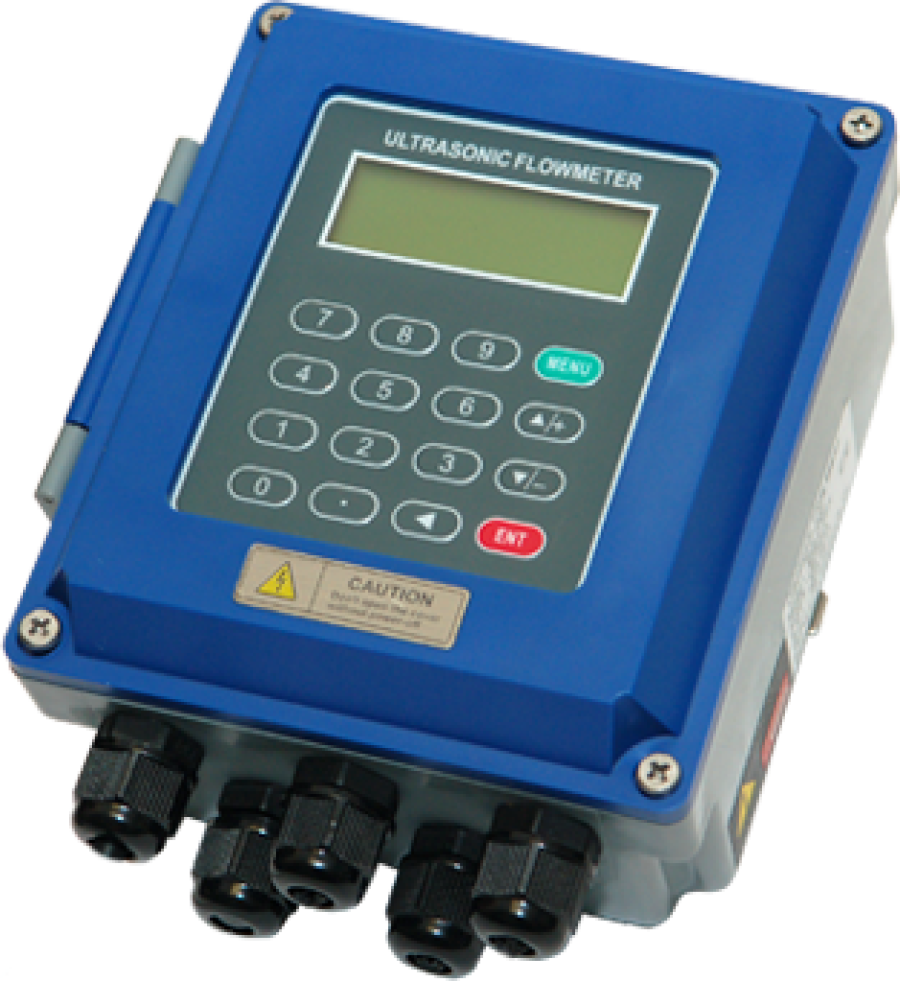

StreamLux SLS-700F - стационарный ультразвуковой расходомер (комплектация "Большой")

Артикул: SLS-700F-B

Товар не поставляется

Гарантия: 60 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Стационарные ультразвуковые расходомеры StreamLux® SLS-700F - это современные высокотехнологичные приборы для измерения расхода жидкостей бесконтактным способом. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 500 метров позволяют смело отнести их к классу профессиональной аппаратуры.

Особенности расходомеров StreamLux SLS-700F (комплектация "Большой")

  • Рекомендованы для любых видов жидкости с долей примесей до 5%
  • Температурный диапазон жидкостей от -30°С до +160°С
  • Диаметры труб из любого материала от 100 до 6000 мм
  • Служат для эксплуатации в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости
  • Защищенный корпус прибора удобно монтировать на любой ровной поверхности
  • Удаленность от датчиков 5 метров (опциоанально до 500 метров)
  • Класс защиты корпуса IP67
  • Любой из способов размещения датчиков: V, W или Z (в зависимости от диаметра труб)

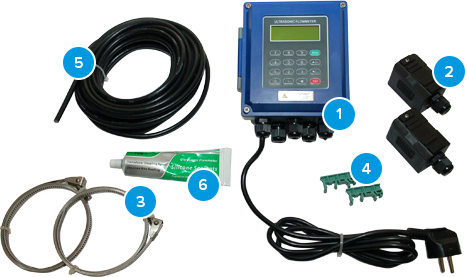

Комплект поставки

  1. Расходомер SLS-700F в ударопрочном корпусе – 1 шт.
  2. Датчики ультразвуковые с магнитами для труб большие TL-HT (Ду 100-6000 мм) – 2 шт.
  3. Хомуты нержавеющие для фиксации датчиков – 2 шт.
  4. Крепления на DIN-рейку – 2 шт.
  5. Кабель двухжильный, экранированный «датчики» - «прибор» (5 метров) – 2 шт.
  6. Гель-смазка Литол – 1 шт.
  7. Инструкция на русском языке (совмещена с паспортом и методикой поверки) – 1 шт.
  8. Компакт-диск с программой для опроса прибора через порт RS-485 – 1 шт.

Технические характеристики StreamLux SLS-700F (комплектация “Большой”)

Ду трубопровода 100 – 6000 мм
Диапазон измерений скорости потока 0,01 ... 30 м/с, в двух направлениях

Пределы допускаемой относительной погрешности измерения скорости потока:

  • датчики на Ду100-6000 мм



  • ±2,0% (при скорости потока до 0,5 м/с), ±1,0% (при скорости потока свыше 0,5 м/с)
Интервал считывания 0,5 с
Дисплей
  • ЖК с подсветкой
  • две строки по 20 символов латинского алфавита
Входы
пять токовых входов 4-20 мА для передачи данных (например, температуры, давления, уровня жидкости, и др. Точность 0,1%)
Выходы
  • токовый выход: 4-20 мА или 0-20 мА (полное сопротивление 0,1 кОм. Точность 0,1%)
  • частотный выход: для вывода частоты (0~9999 Гц)
  • релейный выход 1 А при 125 В переменного тока или 2 А при 30 В постоянного тока
  • встроенный аварийный сигнал (зуммер): программируется пользователем
  • внешний сигнализатор: аварийный сигнал может быть передан на терминалы для включения внешней сигнализации
  • последовательный порт RS-485
Рабочая температура
  • прибор 0 ... +50°С
  • датчики на Ду100-6000 мм -30 ... +160°С
Питание

от сети (переменный ток: 240 В, постоянный ток: 8В ~ 36 В, потребляемая мощность: < 2 Вт)

Память
  • данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет
  • время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения
  • рабочий статус прибора за последние 64 дня
Габаритные размеры прибора 156x85x150 мм
Вес прибора 2 кг

Основные функции StreamLux SLS-700F

  • Определение скорости и направления потока
  • Контроль расходов без врезки в сеть
  • Настройка гидравлических режимов
  • Проверка работы насосов и узлов учета
  • Проверка энергосистемы и системы ОВКВ
  • Организация учета сточных вод
  • Замер возврата конденсата паровых систем
  • Дозировка жидких веществ на производстве
  • Съем информации о расходе для контроллеров АСУТП
  • Передача данных в диспетчерскую для отчета и контроля

Применение StreamLux SLS-700F

Расходомеры ультразвуковые предназначены для технологических и коммерческих измерений, контроля и учета объемного расхода, количества жидкости в системах холодного, горячего водоснабжения, теплоснабжения и водоотведения.

Расходомеры могут применяться на объектах ЖКХ, в химической, нефтедобывающей, металлургической целлюлозобумажной, и в других отраслях промышленности:

  • Теплоснабжение: благодаря широкому температурному диапазону датчиков Вы сможете измерять расход теплоносителя не только в разводящих, но и на магистральных тепловых сетях;
  • Водоснабжение: расходомеры позволяют измерять расход любой воды: артезианская, подготовленная, очищенная, неочищенная, из открытых водоемов;
  • Водоотведение: измерение расхода сточных вод, ливневых и хоз-бытовых стоков не представляет проблемы благодаря наружному способу монтажа датчиков без риска засоров или отложений;
  • Вентиляция и кондиционирование: Вы можете применять прибор для постоянного или пуско-наладочного контроля этиленгликоля в системах кондиционирования;
  • Пищевая, вино-водочная промышленность, пивоварение: благодаря отсутствию контакта датчиков с измеряемой средой соблюдаются санитарные нормы и чистота производства, также не требуется регулярная очистка датчиков и ремонт движущихся частей – их попросту нет. Возможность дозирования жидких пищевых продуктов;
  • Химическая промышленность: отсутствует риск повреждения датчиков в результате воздействия агрессивных сред с повышенным уровнем кислотности или щелочей. Возможность дозирования жидких агрессивных сред;
  • Нефтедобыча и переработка: можно использовать приборы для измерения расхода пластовой жидкости, сырой нефти или нефтепродуктов;
  • Фармацевтика: не контактирующие с измеряемой средой датчики не нарушают биологическую и химическую чистоту технологического процесса. Возможны измерения на трубах из коррозионно-стойких сталей и пластиков, в том числе на диаметрах от 15 мм;
  • Производство бетона: имеется успешный опыт дозирования добавок в процессе приготовления бетона на БСУ. Ни один прибор врезного типа не справился бы с этой задачей;
  • НИОКР и лабораторные исследования: накладной метод установки датчиков снаружи трубопровода не вносит изменений в лабораторные процессы, а также предотвращает повреждение расходомера агрессивными средами, био- или радиационными факторами;
  • Энергоаудит: накладной ультразвуковой расходомер – незаменимый спутник инженера-энергоаудитора для оценки объемного расхода энергоносителей на предприятиях в процессе обследования;
  • Диагностика наружных сетей: позволяет реализовать один из способов определения фактического наличия и направления утечек в наружных водопроводах и тепловых сетях;
  • Эксплуатация насосного оборудования, КНС: накладным расходомером можно подтвердить фактическую производительность насоса без его демонтажа;
  • ЖКХ, управляющие компании: разрешение спорных ситуаций путем измерения фактического расхода воды параллельно установленному счетчику при сомнениях в его легитимности.
