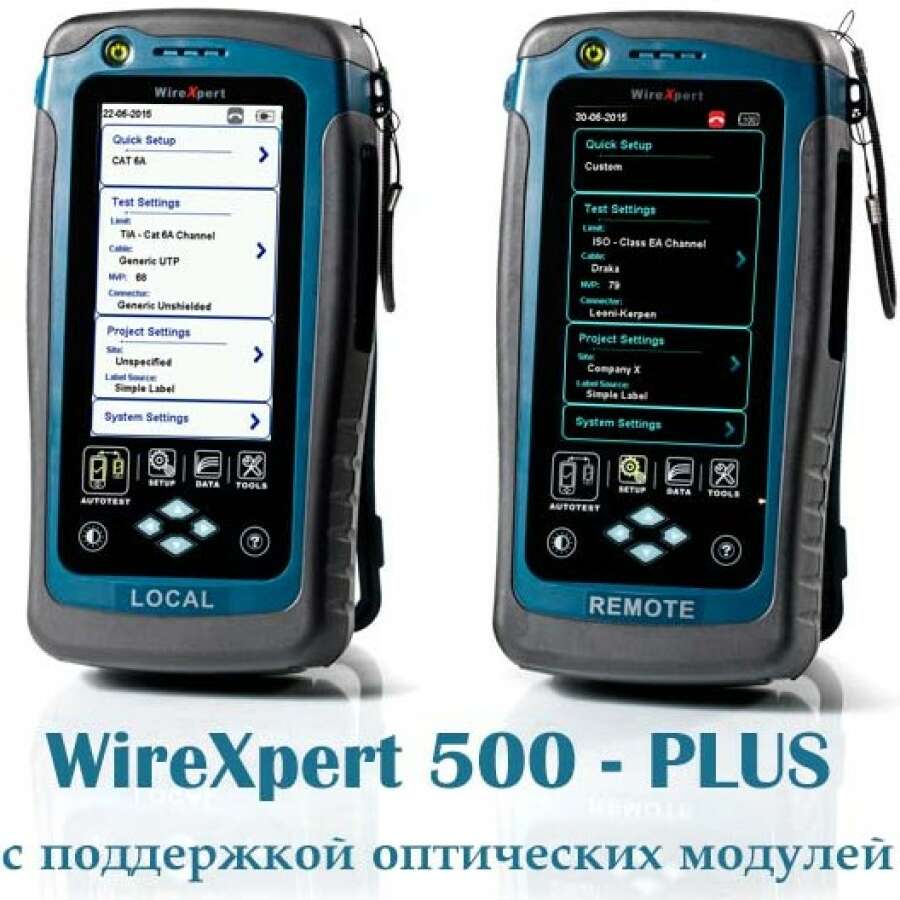

Тестер WireXpert 500-PLUS для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей

Артикул: WX-500-PLUS

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Softing WireXpert 500 PLUS - тестер для сертификации медных кабелей, построенных на витой паре категории 5, 5e, 6, 6A (Class D, E, EA) с поддержкой модулей для сертификации оптики.

Сертификация витой пары является важнейшим тестированием для получения гарантии на построенную СКС и уверенности, что ваша кабельная система действительно обеспечит необходимую скорость и производительность. В отличие от простых кабельных тестеров, которые могут проверить только целостность соединения, сертификатор WireXpert 500 измеряет: затухание линии (Attenuation), возвратные потери (Return Loss), переходные помехи (NEXT, PSNEXT), ACRF, ACRN, сопротивление цепи, задержку распространения сигнала по парам, смещение задержки и др. Определив эти параметры, мы можем убедится соответствует ли СКС указанной категории.

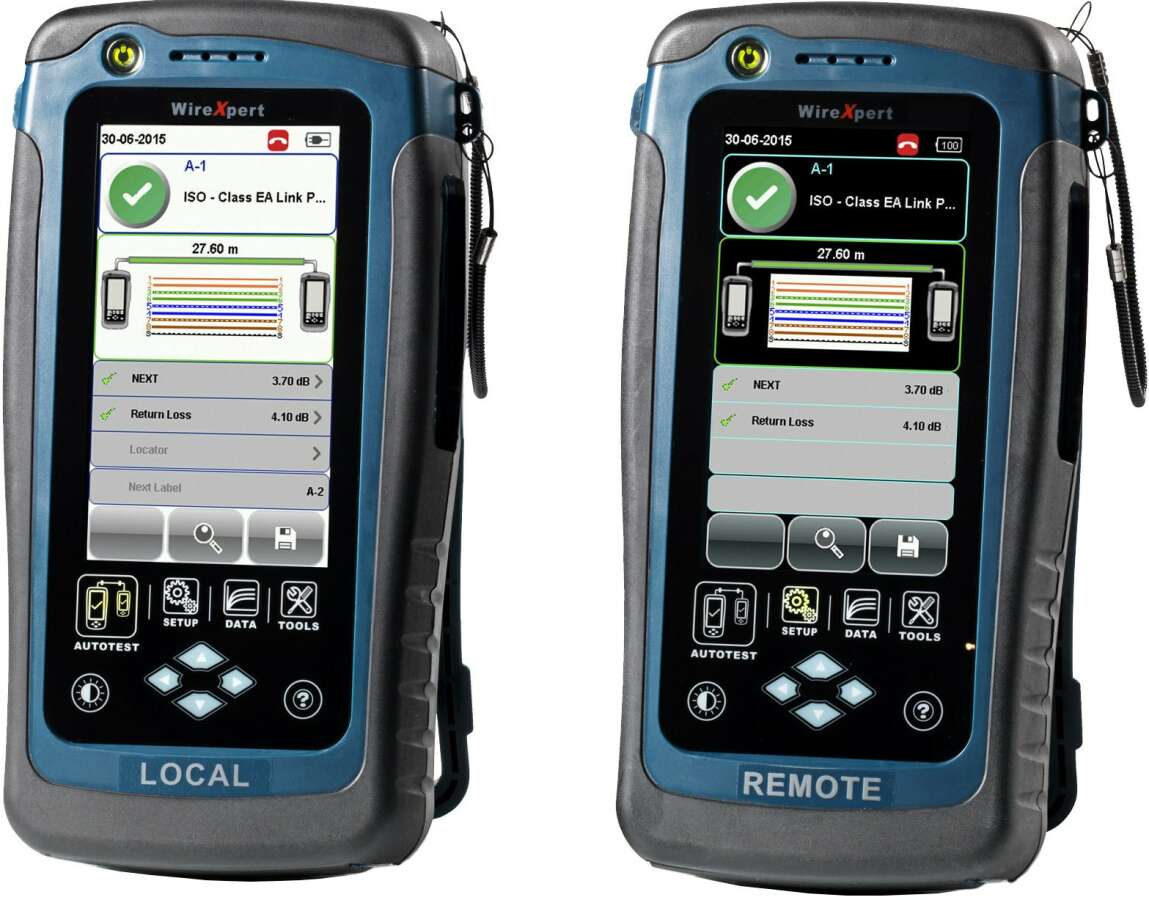

Анализатор состоит из идентичных основного и удаленного блоков с прочными корпусами и цветными ЖК-экранами, предназначенных для интенсивного промышленного ипользования. Двойная система управления (DCSTM) - позволяет быстро и просто управлять циклами испытаний с любого устройства. Это значительно сохранит время специалисту работающему в одиночку.

Дополнительные возможности тестера WireXpert 500 PLUS (опции):

  1. Сертификация оптического волокна SM (Одномод) - требуются адаптеры WX-AD-SM2
  2. Сертификация оптического волокна MM (Многомод) - требуются адаптеры WX_AD_EF_MM2
  3. Сертификация коаксиального кабеля - требуются адаптеры PS-WX_AD_COAX2
  4. Сертификация патчкордов категории 5e - требуются адаптеры PS-WX_AD_5e_PCORD2
  5. Сертификация патчкордов категории 6 - требуются адаптеры PS-WX_AD_6_PCORD2
  6. Сертификация патчкордов категории 6A - требуются адаптеры PS-WX_AD_6A_PCORD2
  7. Сертификация кабеля Industrial Ethernet M12 (4 контакта) - адаптеры PS-WX_AD_M12_CHKIT2
  8. Сертификация кабеля Industrial Ethernet M12 (8 контактов) - адаптеры PS-WX_AD_M12_X_CHKIT2

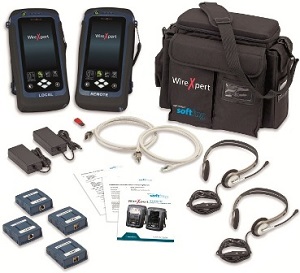

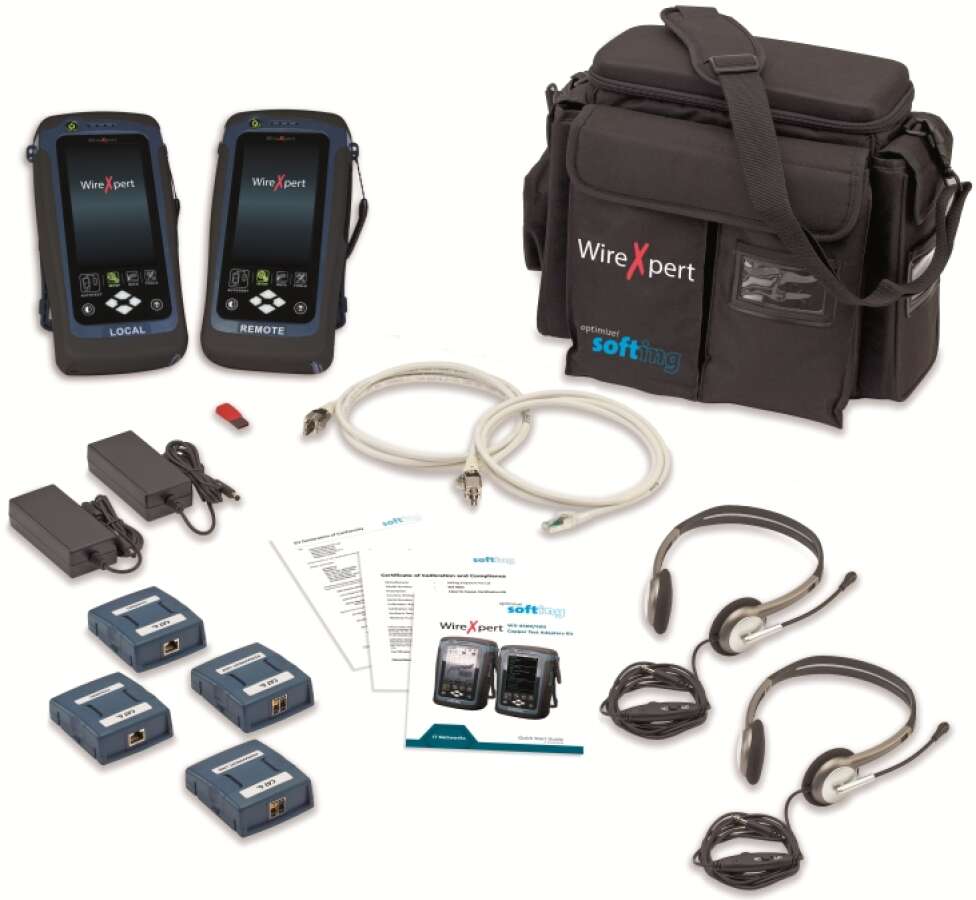

Комплект поставки кабельного анализатора Softing WireXpert 500 PLUS:

  • Основной блок WireXpert 500 PLUS (500 Мгц)
  • Удаленный блок WireXpert 500 PLUS (500 Мгц)
  • Аккумуляторные батареи Li-ion – 2 шт
  • Стилус – 2 шт
  • Защитные крышки на экран – 2 шт
  • Адаптеры постоянной линии  Cat 6A - 2 шт
  • Шнуры для адаптеров постоянной линии Cat 6A – 2 шт
  • Адаптеры канала Cat 6A - 2 шт
  • Гарнитуры - 2 шт
  • Зарядные устройства AC - 2 шт
  • Шнуры питания – 2 шт
  • Сертификат заводской калибровки
  • USB накопитель с инструкцией и Программным Обеспечением
  • Сумка для транспортировки

Комплект поставки и настройка и работа сертификатора WireXpert:

Технические характеристики тестера WireXpert 500 PLUS:

Диапазон частот (медь)

от 1 до 500 МГц

Стандарты тестирования

TIA -568-C.2 категории 5, 5e, 6, 6A
ISO/IEC 11801, EN 50173 Class D, E, EA

Точность измерений

Превосходит TIA 1152 & IEC61935-1 level IIIe

Длина линии (максимальная)

До 500 метров при двустороннем тестировании

Срок службы адаптеров

Канала (PS-WX_AD_6ACH2): 10 000 подключений
Постоянной линии (PS-WX_AD_6ALKIT2): 5000 подключений

Тестирования медного кабеля:

Схема разводки кабеля
Затухание линии (Вносимые потери) 0 до 70 дБ, ±0.1 дБ
NEXT, PSNEXT: от 0 до 85 дБ, ±0.2 дБ
ACRN, PSACRN: от -25 до 85 дБ, ±0.5 дБ
Возвратные потери: от 0 до 40 дБ, ±0.2 дБ
Сопротивление цепи: от 0 до 40 Ом, ±0.1 Ом
Длина кабеля: от 0 до 500 м, ±0.5 м (двустороннее тестирование)
Общая задержка распространения от 0 до 5000 нс, ±1 нс
Смещение задержки сигнала между парами от 0 до 5000 нс, ±1 нс
Определение повреждений.

Тестирование волокна (Одномод)

Адаптеры: WX-AD-SM2

Длины волн 1310/1550 нм
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора SC, Опционально LC
Стандарты тестирования TIA 568 C.3, IEC 14763-3
Потери от 0 до 31dB ±0.2 дБ
Длина линии от 0 до 20 000 м. ±1.5 м
Выходная мощность: от -5 дБм до -9 дБм
Чувствительность приемника: -40 дБм

Тестирование волокна (Многомод EF)

Адаптеры: WX_AD_EF_MM2

Длины волн 850/1300 нм, Encircled-Flux (EF)
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора FC-SC
Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
Динамический диапазон 12 дБ
Потери от 0 до 24 дБ ±0.2 дБ
Длина линии от 0 до 2000 м ±1.5 м
Выходная мощность: от -16 дБм до -20 дБм
Чувствительность приемника: -40 дБм
Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм

Расширенная диагностика

Локатор повреждений на основе временной задержки для RL и NEXT

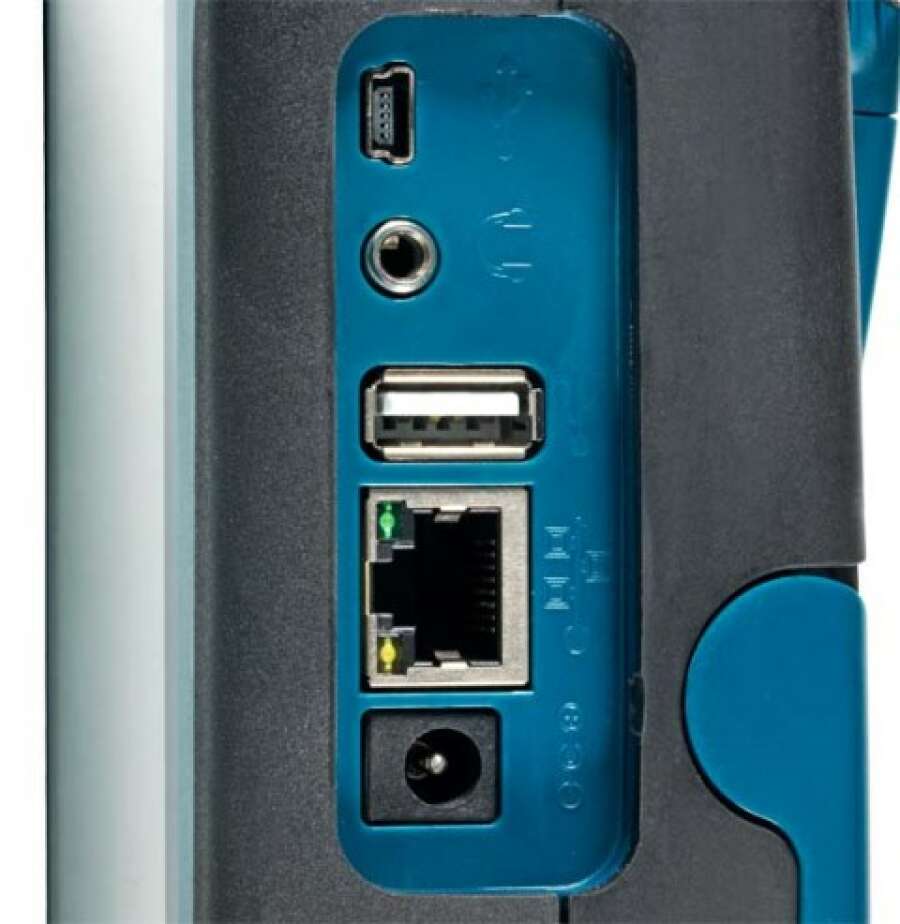

Подключение и интерфейсы:

Разъем для подключения видеомикроскопа
RJ45 Ethernet разъем
SB интерфейс
3,5 мм. разъем для подключения гарнитуры
Разъем питания

Защита по напряжению

есть (от телефонного напряжения)

Экран

5 дюймовый промышленный сенсорный экран на обоих устройствах

Корпус

Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность

Источник питания

Адаптер переменного тока 100-240V на 12V, 3A
Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)

Память

Внутренняя память на 6 000 протоколов испытаний медного кабеля CAT 6A
Внешний USB накопитель

Габариты

232 x 126 x 87 мм

Вес

1,4 кг / устройство

Поддержка языков

tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr

Рабочая температура

от 0 до 40 °C (влажность от 10% до 80%)

Температура хранения

от -20 до 60 ° C

Вопросы и ответы:

Измерение выполняется очень быстро (1 - 2 секунды), и каждое третье измерение отображает «Сбой».

WireXpert включен в демонстрационном режиме. Перейдите в раздел «Инструменты», демонстрационный режим и отключите демонстрационный режим.

Локальные и удаленные устройства имеют разный размер памяти.

Как только локальный и удаленный блок будут подключены, отображение размера памяти будет синхронизировано, и оба устройства будут отображать правильное значение.

WireXpert выключен и кнопка включения / выключения загорается красным цветом.

Устройство подключено к адаптеру питания и подзаряжается.

Кнопка включения / выключения загорается зеленым цветом.

Устройство включено и готово к тестированию.

Устройство WireXpert включено, а кнопка ON / OFF горит зеленым и оранжевым цветом.

Устройство включено / готово для тестирования и подзаряжается.

Устройство WireXpert выключено, а кнопка включения / выключения красная.

Существует проблема с батареей. Извлеките аккумулятор и очистите контакты. Отсоедините адаптер питания и продолжите работу, как обычно, до полного разряда батареи. Затем полностью зарядите устройство. Если проблема не исчезнет, ​​замените батарею на новую или батарею другого WireXpert. Если проблема по-прежнему сохраняется, обратитесь в нашу службу технической поддержки.

Могу ли я сохранить пользовательские лимиты в своем WireXpert?

Да, это возможно из версии программного обеспечения 4.7.

Почему я не могу сохранить результаты теста на USB-накопителе?

Проверьте, вставлен ли флеш-накопитель в основное «LOCAL» устройство. Результаты теста будут сохранены только в главном устройстве, и передача данных возможна только с основного устройства.

Включенные гарнитуры не работают.

Функция Talkset включена с версии 4.5.1, пожалуйста, проверьте версию программного обеспечения и, если необходимо, обновите ее до последней версии.

Включенные гарнитуры не работают с текущим программным обеспечением.

К сожалению, значение клавиш ON / OFF было перепутано на некоторых гарнитурах, поэтому они будут работать только в положении «OFF».

Как использовать функцию чата?

Выполните следующие действия, чтобы использовать функцию чата:
1. Подключите входящие в комплект наушники с помощью штепсельной вилки к местным и дистанционным устройствам.
2. Убедитесь, что локальные и удаленные устройства подключены друг к другу, а значок красного разговорного меню отображается в верхней панели устройств.
3. Проверьте настройки громкости и активируйте гарнитуры на двух устройствах.
4. Коснитесь значка сеансовой связи на верхней панели, чтобы подключить вызов. Единицы звонят, и через 3 секунды звонок автоматически подбирается. Значок саксофона зеленый, и теперь возможен разговор.
5. Чтобы повесить трубку, нажмите значок зеленого значка
СОВЕТ. Если значок серого цвета и приемник подключен, соединение между локальными и удаленными устройствами отсутствует. Невозможно сделать разговор. Проверьте соединение и вставьте адаптер еще раз.

Почему мое измерительное устройство оснащено дополнительным портом Ethernet?

Этот порт в настоящее время служит для синхронизации блоков в измерениях AXT (Alien Crosstalk). При подключении двух локальных блоков можно координировать тестовую последовательность. Дополнительные возможности могут быть добавлены в будущих версиях прошивки.

Почему доставка включает в себя два разных типа адаптеров?

По умолчанию WireXpert поставляется с двумя типами адаптеров для соответствия требованиям измерений Channel и Permanent Link, например, стандартами ISO / IEC 11801, CENELEC EN 50173-1 или EIA / TIA 568-C. В зависимости от того, какой медный кабель вы хотите измерить, вам нужна соответствующая пара адаптеров.
- Используйте «CAT 6A Channel adapter» с интерфейсом RJ45, если вы хотите выполнить измерение канала.
Пожалуйста, имейте в виду, что при тестировании канала патч-корды являются частью проверенных кабелей и должны оставаться в кабельной линии после измерения!
- Используйте «Адаптер постоянной связи CAT 6A» с интерфейсом TERA, если вы хотите выполнить измерение постоянной линии.
Пожалуйста, имейте в виду, что в тестировании постоянной линии патч-корды исключаются из измерения!

Как часто нужно устанавливать опорный уровень (Set reference)?

Установка опорного уровня требуется в следующих ситуациях:
- При смене адаптеров
- В случае сильно меняющихся условий окружающей среды

Мой WireXpert отображает следующее сообщение «Установите Опорный Уровень». Что это такое и как я могу его установить?

Установко опорного уровня (эталонного значения) проводится для компенсации эффектов внешних условий в локальных и удаленных устройствах. Внешние эффекты, например, температура окружающей среды, могут влиять на результаты измерений, поэтому необходима эталонная настройка локальных и удаленных устройств. Это обеспечит максимальную точность измерения WireXpert. Следуй этим шагам:
1. Установка опорного уровня зависит от используемого типа адаптера. Используйте адаптер CAT 6A Channel или CAT 6A Link для измерения и действуйте следующим образом.
2. Подключите адаптер CAT 6A Channel и адаптер CAT 6A Link к локальным и удаленным устройствам. Не имеет значения, какой адаптер подключен к какому устройству.
3. Подключите локальные и удаленные устройства через один из включенных тестовых кабелей Link.
Перейдите к «TOOLS» -> «Set Reference» на локальном устройстве.
4. Запустите контрольную настройку. Подождите, пока эта процедура не будет завершена, и раздастся звуковой сигнал, после чего вы сможете продолжить и начать измерения.

Как я узнаю, что тестовые шнуры адаптеров постоянной линии изношены?

В основном это можно определить по следующим признакам:
1. Защелка разъема сломана (RJ45 / TERA)
2. Выскакиевает разъем
3. Сильное почернение контактов или экрана
4. Разбитые разъемы (RJ45 / TERA)
5. «Контуры» разъемов RJ45 на краях экрана с заусенцами и острые.
6. Высокие значения измеряемых величин
Использование изношенных тестовых шнуров ухудшает точность и надежность измерения! Убедитесь, что используются исправвные кабели. Отсутствующая защелка на разъеме RJ45 уменьшит стабильность и контактное давление, что также повлияет на результаты испытаний.

Могу ли я использовать WireXpert при подключении адаптера питания?

Да, это возможно без проблем.

Почему я постоянно получаю результат «Fail», хотя моя кабельная ссылка полностью o.k.?

Убедитесь, что вы выбрали правильный лимит. Предельное значение более высокого класса не может быть достигнуто с компонентами более низких категорий, и вы всегда получите результат с ошибкой!
Другая причина может заключаться в том, что адаптеры измерения не защелкнулись должным образом. При размещении адаптера должен быть чистый щелчок. Удалите адаптер и вставьте его еще раз.

Могу ли я выполнять измерения во время зарядки WireXpert?

Да, в отличие от многих других сертификаторов, WireXpert может запускать тесты и подзаряжаться одновременно. Вам не нужно ждать, пока аккумулятор полностью зарядится.

Как я могу локализовать ошибки в моей кабельной сети?

Чтобы локализовать неисправности кабеля, выполните следующие действия:
1. Выполните автотест или проводной тест из меню TOOLS. Расстояние до повреждения кабеля будет отображаться для двух или более проводов и для открытия. Любые изменения / ошибки не могут быть локализованы.
Чтобы локализовать частотно-зависимые ошибки, выполните следующие действия:
1. Выполните автотест.
2. Выберите опцию «Локатор»
3. Выберите нужный локатор, который соответствует параметру с ошибкой.
- Ось X графика описывает длину всей кабельной линии.
- ось Y графика описывает относительную амплитуду параметра в определенном месте.
Это позволяет локализовать, какой компонент вызывает отказ сертификации. Сдвиньте выделенную область, чтобы отобразить точное положение.

Я нашел разворот двух проводов. Почему WireXpert не показывает мне, на каком конце кабеля это?

Ни один из тестировщиков кабелей или сертификаторов, доступных на рынке, не может этого сделать. Для локализации этой неисправности кабеля нет никаких электрических измерений.

Cтандартная комплектация тестера WireXpert 500 PLUS

WX-500-PLUS

  1. Основной блок WireXpert 500 PLUS
  2. Удаленный блок WireXpert 500 PLUS
  3. Аккумуляторные Li-ion батареи - 2 шт
  4. Стилус - 2 шт
  5. Защитные крышки на экран - 2 шт
  6. Адаптеры для тестирования постоянной линии до CAT 6A - 2 шт
  7. Шнуры для адаптеров постоянной линии до CAT 6A - 2 шт
  8. Адаптеры для тестирования канала CAT 6A - 2 шт
  9. USB накопитель с инструкцией и ПО
  10. Гарнитуры - 2 шт
  11. Зарядные устройства (блок питания) - 2 шт
  12. Шнуры питания - 2 шт
  13. Сертификат заводской калибровки
  14. Сумка для переноски
PS-WIREXPERT_CAL Калибровка тестера WireXpert (медь)
