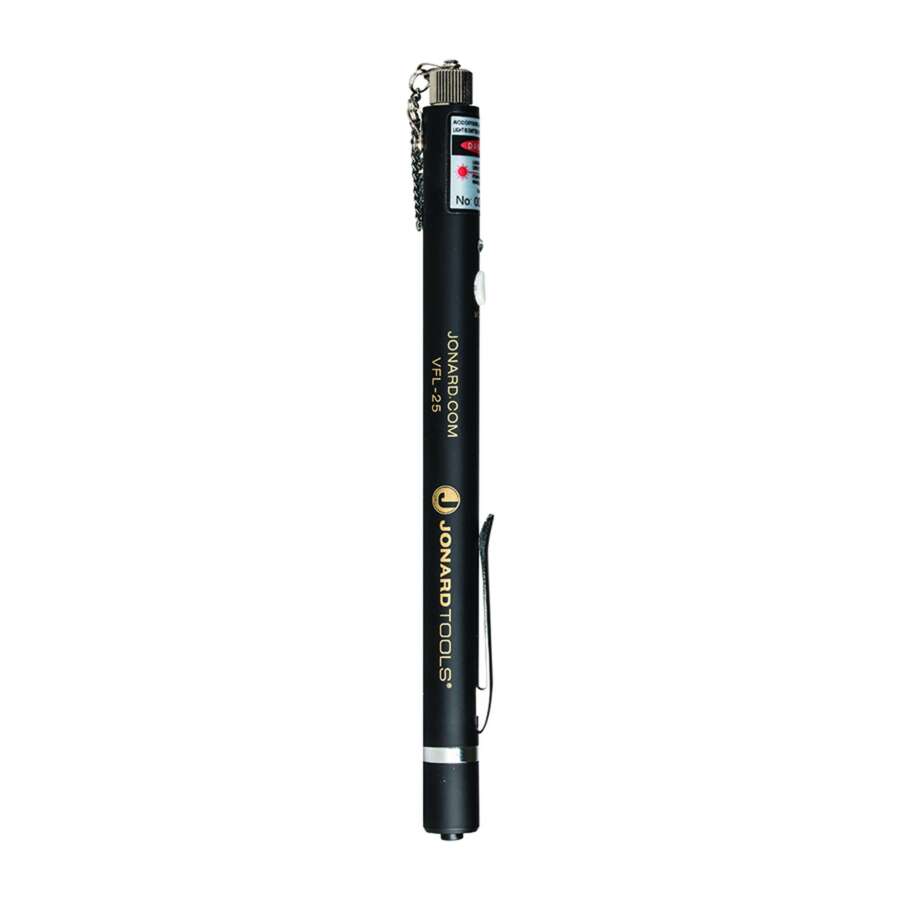

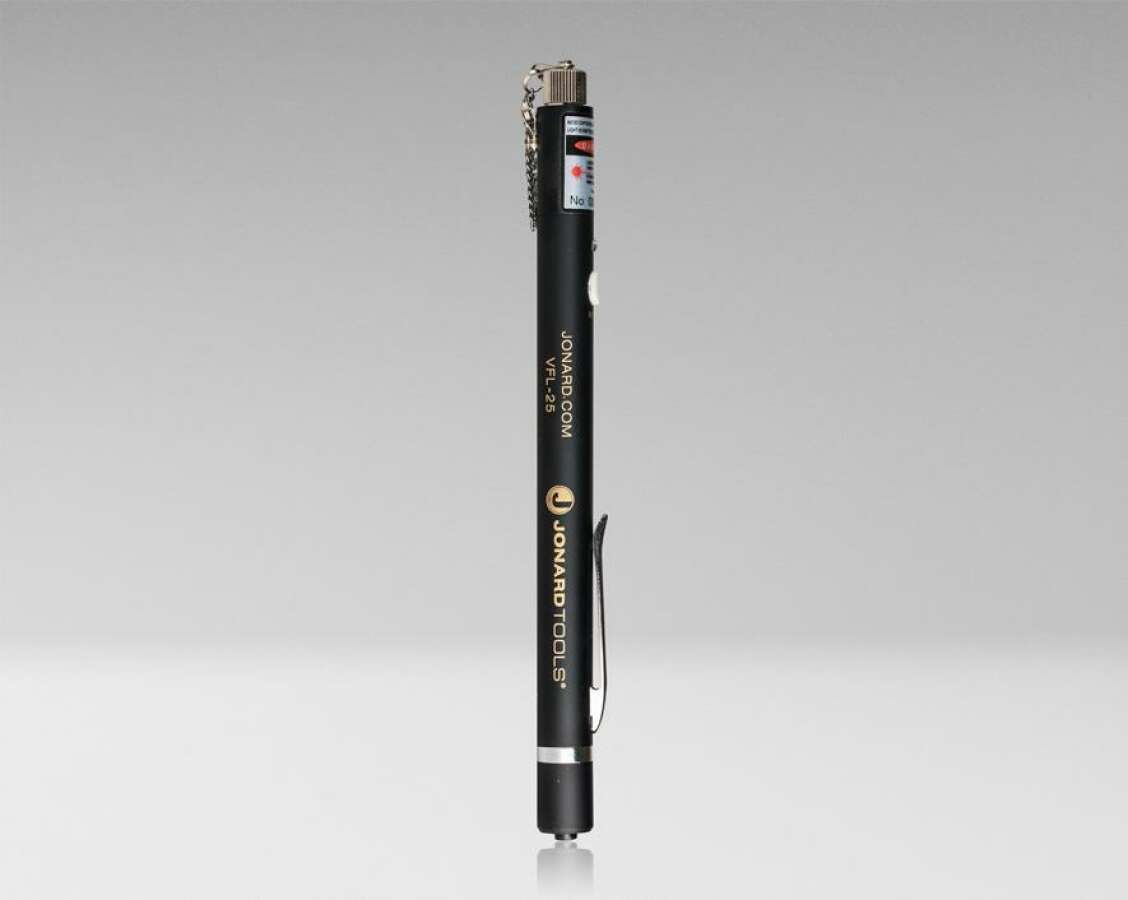

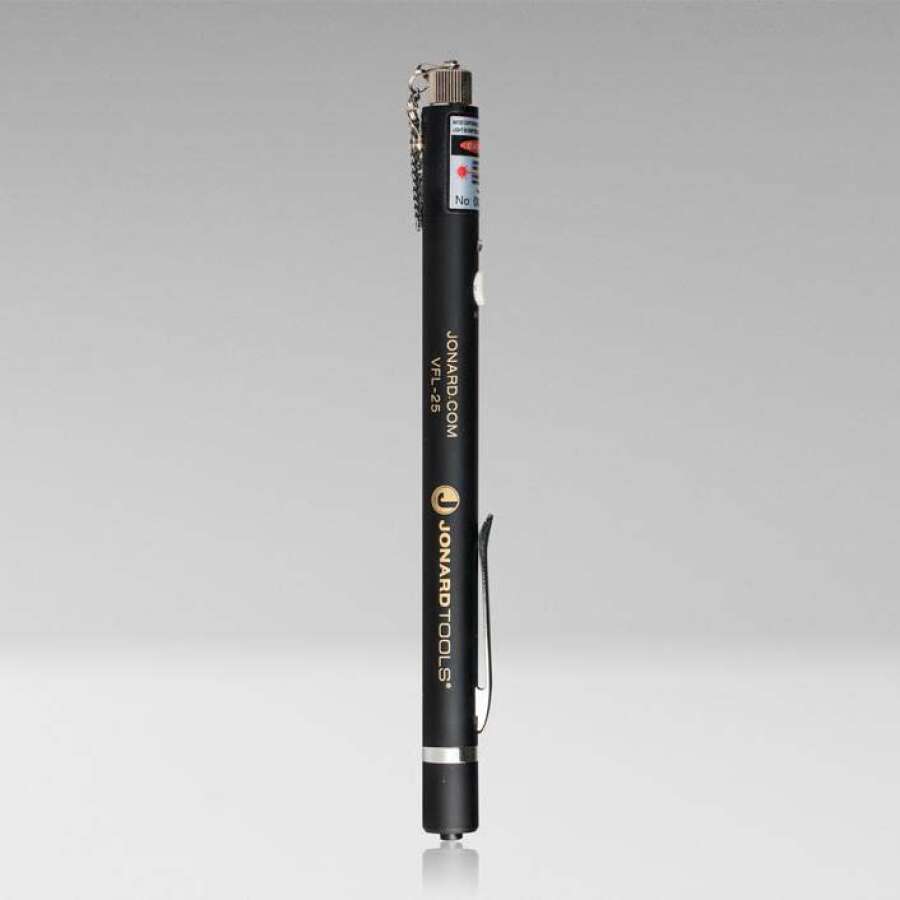

Визуальный локатор повреждений оптического волокна Jonard VFL-25 (для коннекторов 2.5 мм)

Артикул: JIC-VFL-25

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

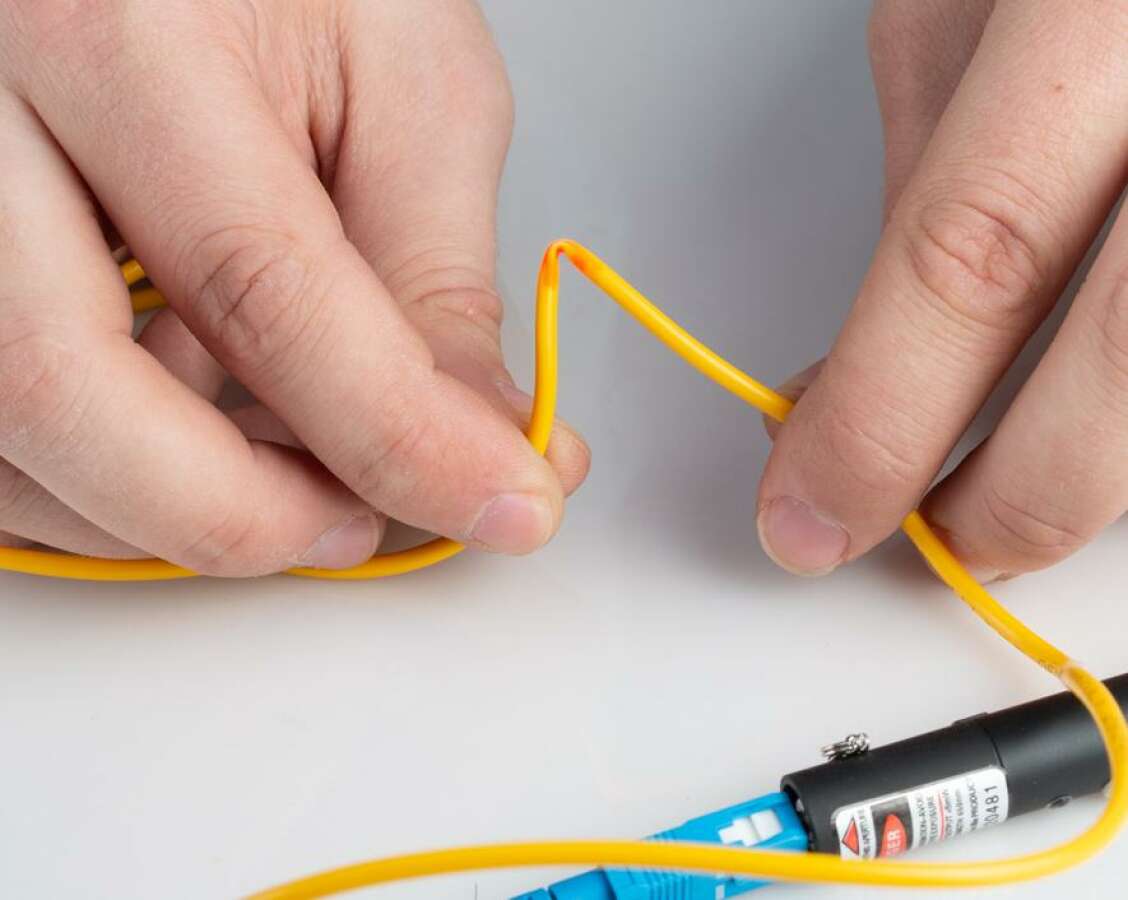

Jonard VFL-25 - визуальный локатор неисправностей оптического волокна с коннекторами FC, SC, ST. Этот VFL в виде ручки, специально разработан для специалистов, которым нужен качественный переносной источник видимого сигнала для просвечивания волокна, поиска нужных портов, тестирования непрерывностей, нахождения изгибов и трещин в сплайс кассетах, пигтейлах и патчкордах. Локатор поможет найти изгиб, или обрыв волокна в мертвой зоне оптического рефлектометра. Работает в режиме непрерывного свечения (CW), либо в импульсном режиме (мигание).

В комплект Jonard VFL-25 входят:

  1. Визуальный локатор повреждений оптических волокон (VFL-25)

Технические характеристики Jonard VFL-25:

  • Выходная мощность:
  • Источник света: лазерный диод класса IIIA.
  • Длина волны: 650 нм (красный свет).
  • Дальность действия: до 5 км.
  • Режимы излучения: CW (постоянный) или модулированный (мигание 6-9 Гц и 1-2 Гц).
  • Разъем: 2.5 мм универсальный.
  • Совместимость с коннекторами FC, SC, ST.
  • Рабочая температура: -20°C до 60°C.
  • Температура хранения: от -40°C до 85°C.
  • Срок службы батареи: 60 часов.
  • Питание: 2 батареи AAA.
  • Вес 68 г.

Видео обзор визуального локатора повреждений волокна:

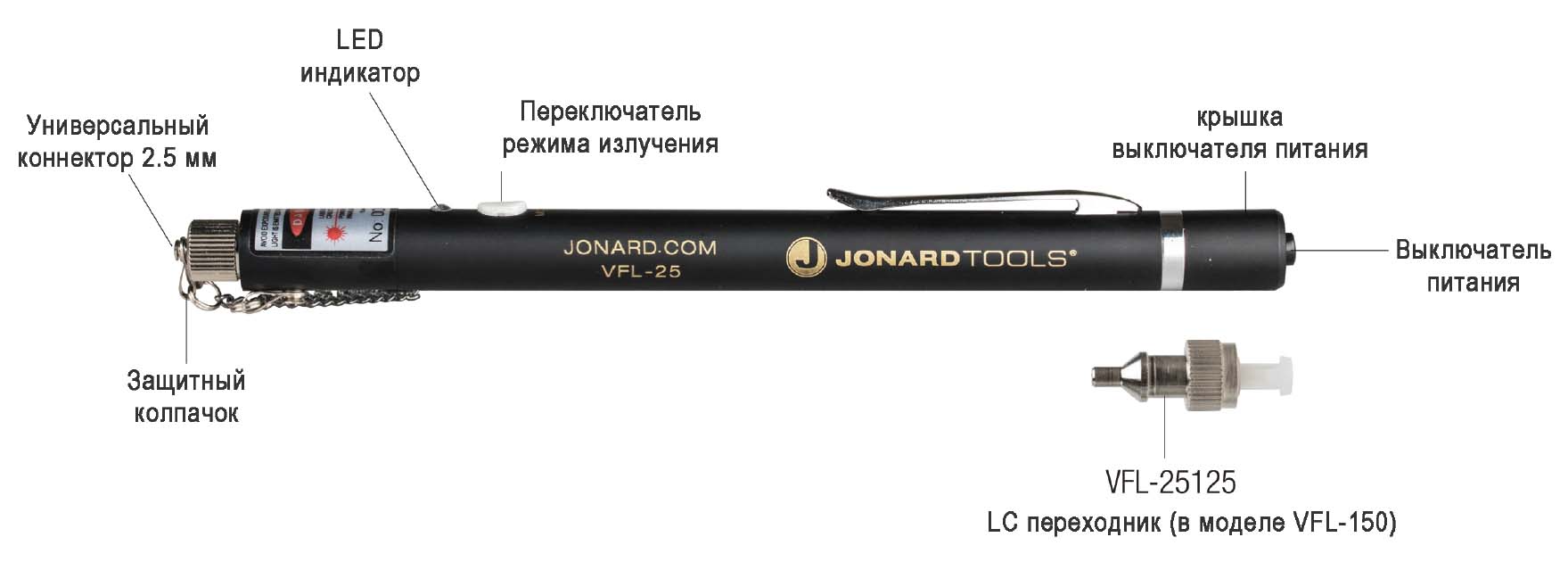

Инструкция по эксплуатации VFL-150 и VFL-25



  1. Отвинтите крышку выключателя питания, установите батарейки. Примечание. Катод (-) батарей должен быть повернут в сторону крышки выключателя питания Завинтите крышку выключателя питания на место.
  2. Отвинтите пылезащитный колпачок, нажмите выключатель питания на конце крышки, чтобы включить устройство.

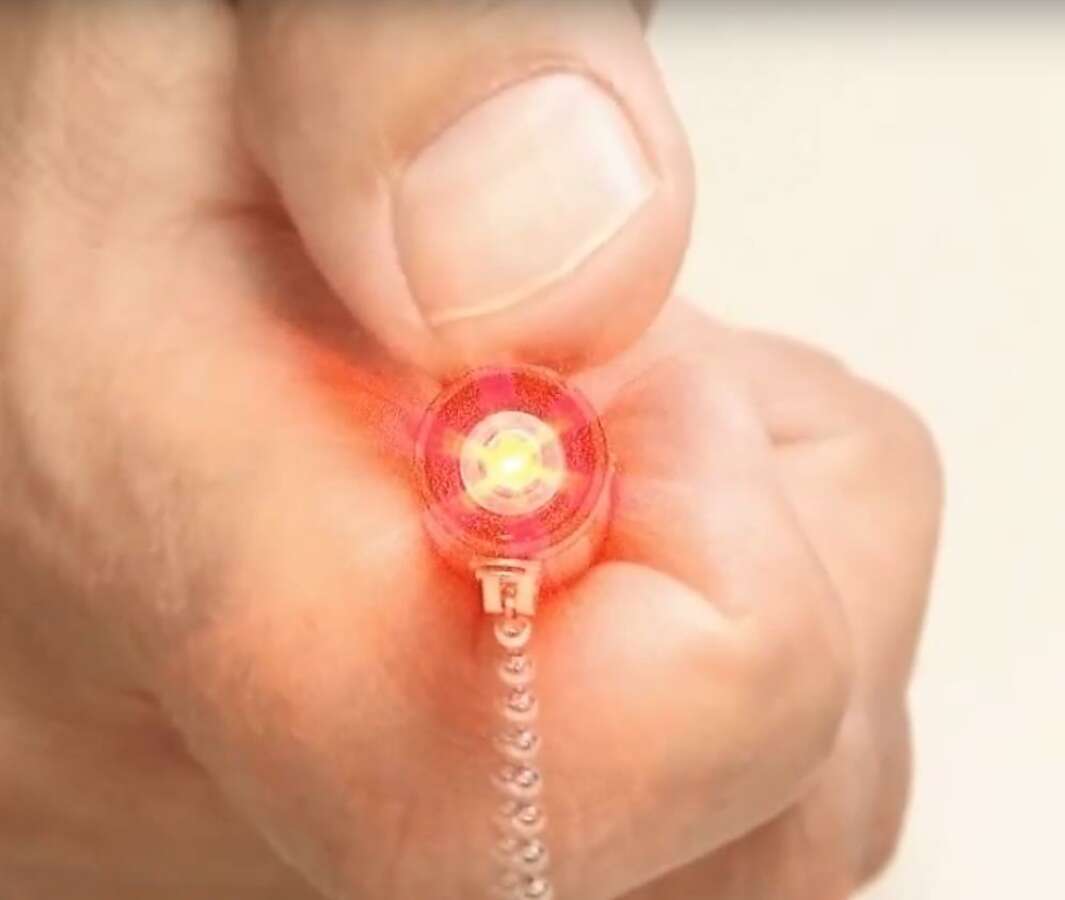

  3. Нажмите переключатель режима излучения, чтобы активировать лазер в непрерывном режиме. Непрерывный красный луч света будет исходить от VFL-25 через универсальный разъем 2,5 мм.
  4. Снова нажмите переключатель режимов, и красный луч начнет мигать (частота 6-9 Гц).
  5. Снова нажмите переключатель режимов, луч будет пульсировать с меньшей частотой (частота 1-2 Гц). Нажмите переключатель режима еще раз, чтобы выключить лазер.

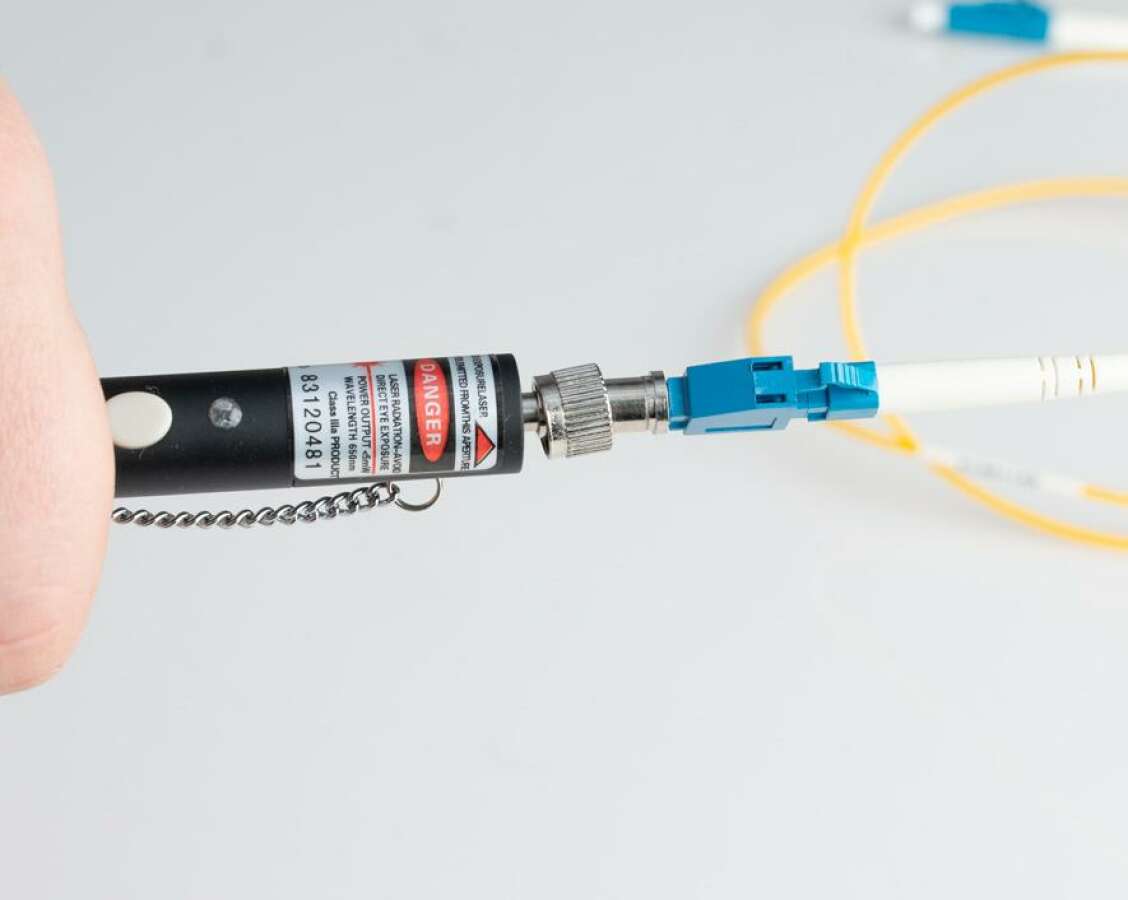

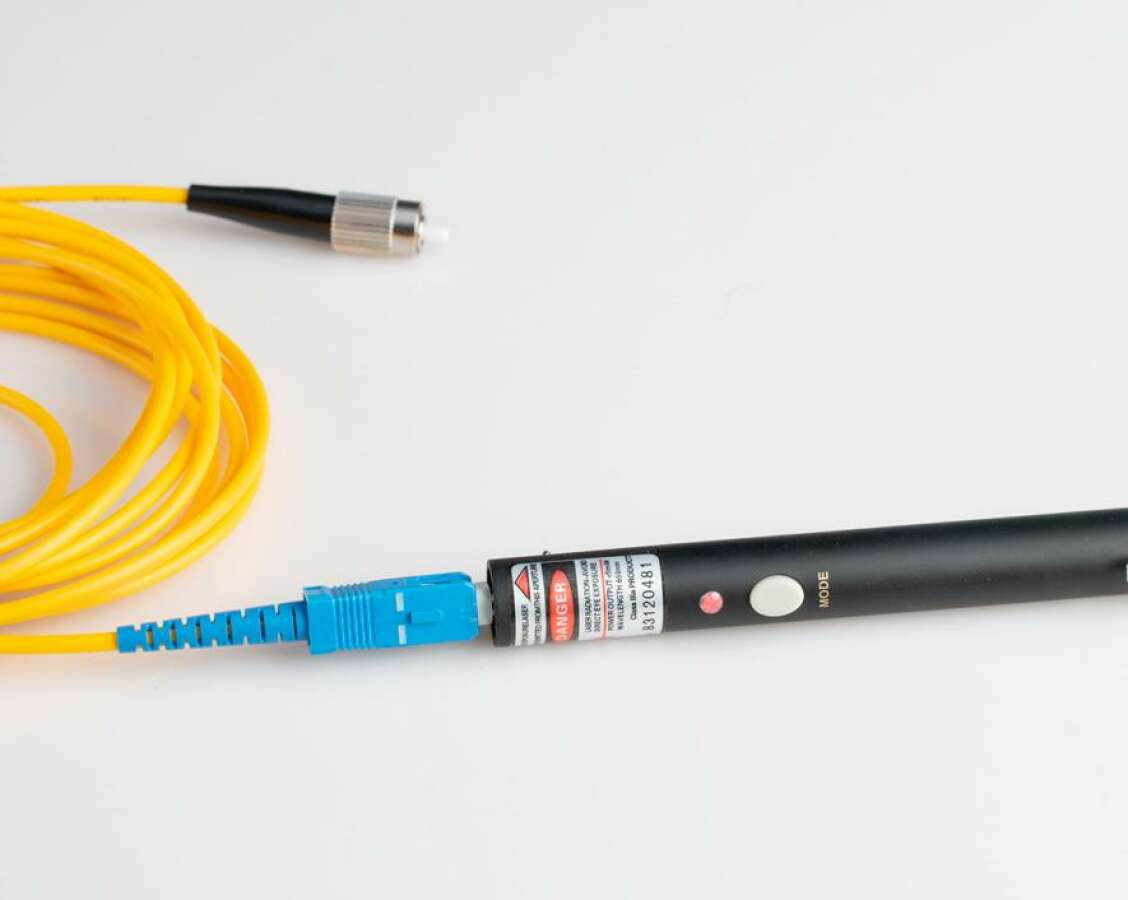

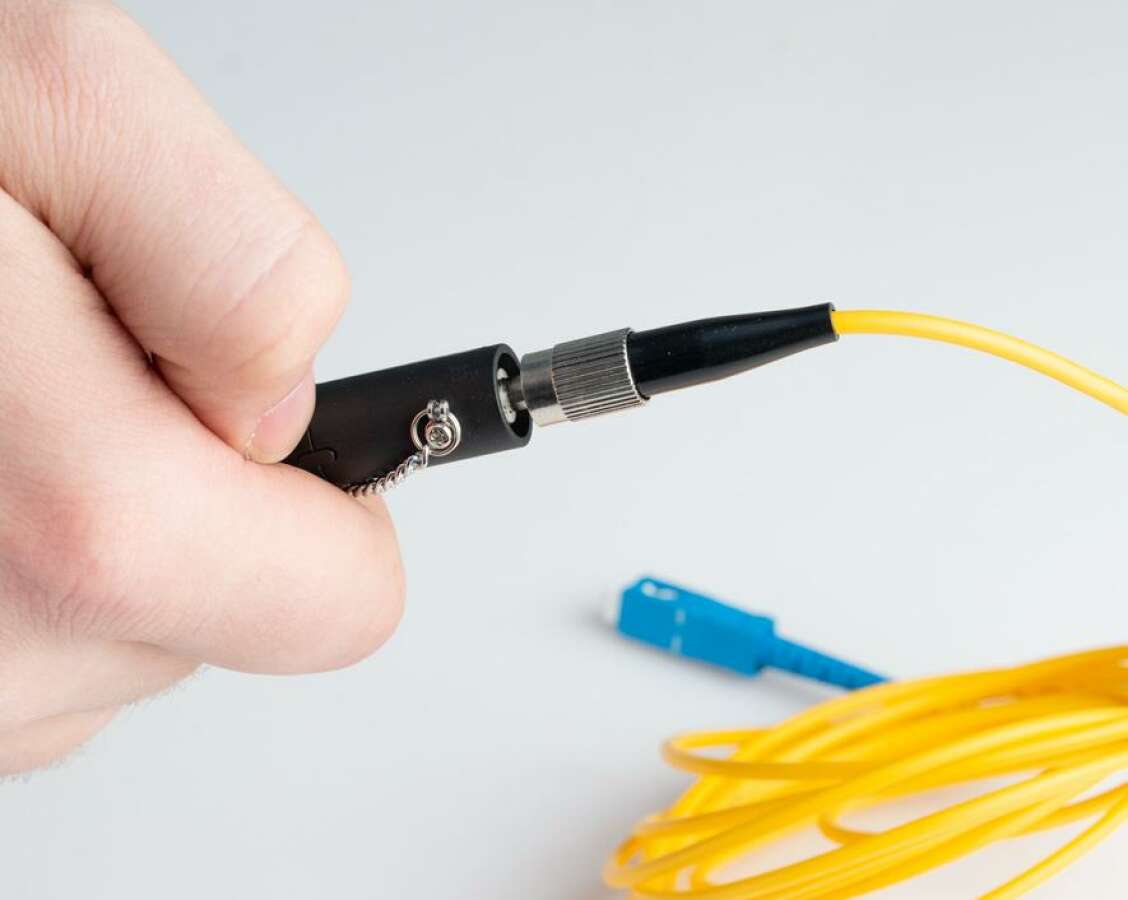

  6. Чтобы проверить кабель, вставьте кабель с коннектором SC, ST или FC в универсальный разъем 2,5 мм.
  7. Нажмите переключатель режима, чтобы выбрать непрерывный или импульсный режим. Когда закончите, нажмите переключатель режима, чтобы выключить красный луч.
  8. Нажмите выключатель питания, чтобы выключить устройство, и закрутите пылезащитный колпачок.
  9. Если устройство находится без работы в течение длительного периода времени, рекомендуется извлечь батареи, чтобы предотвратить повреждение VFL-25 из-за возможной протечки элементов питания.
