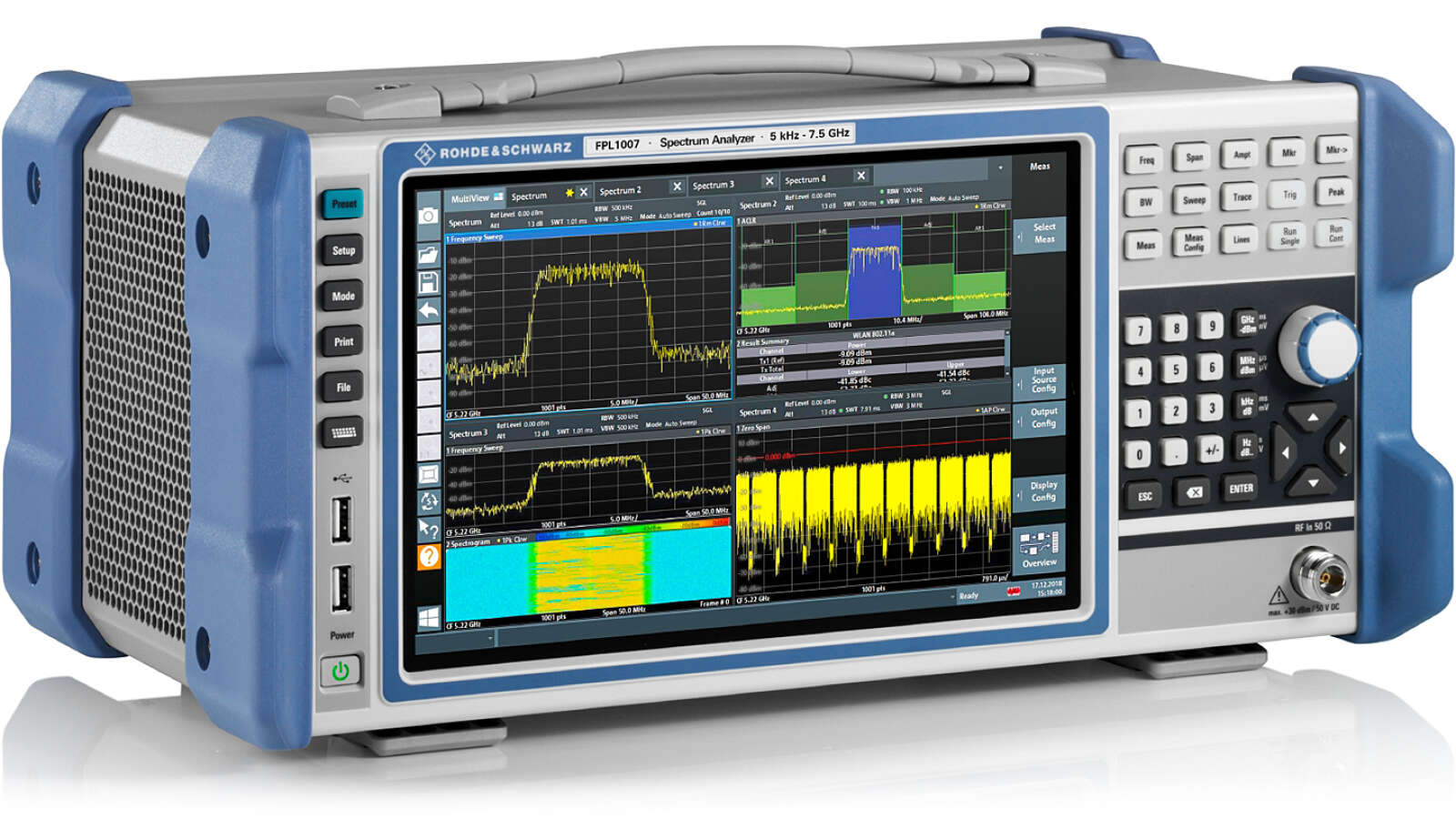

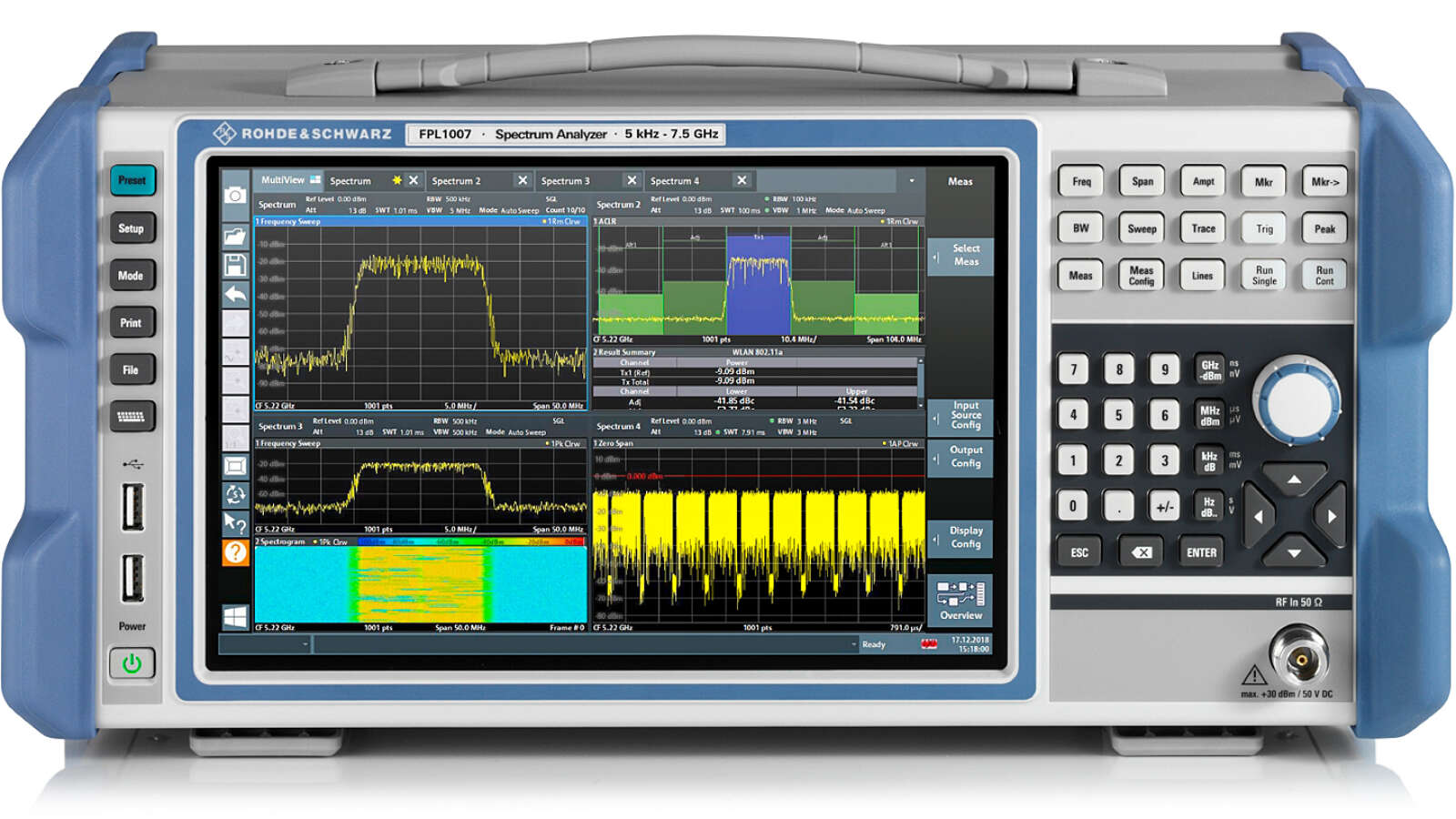

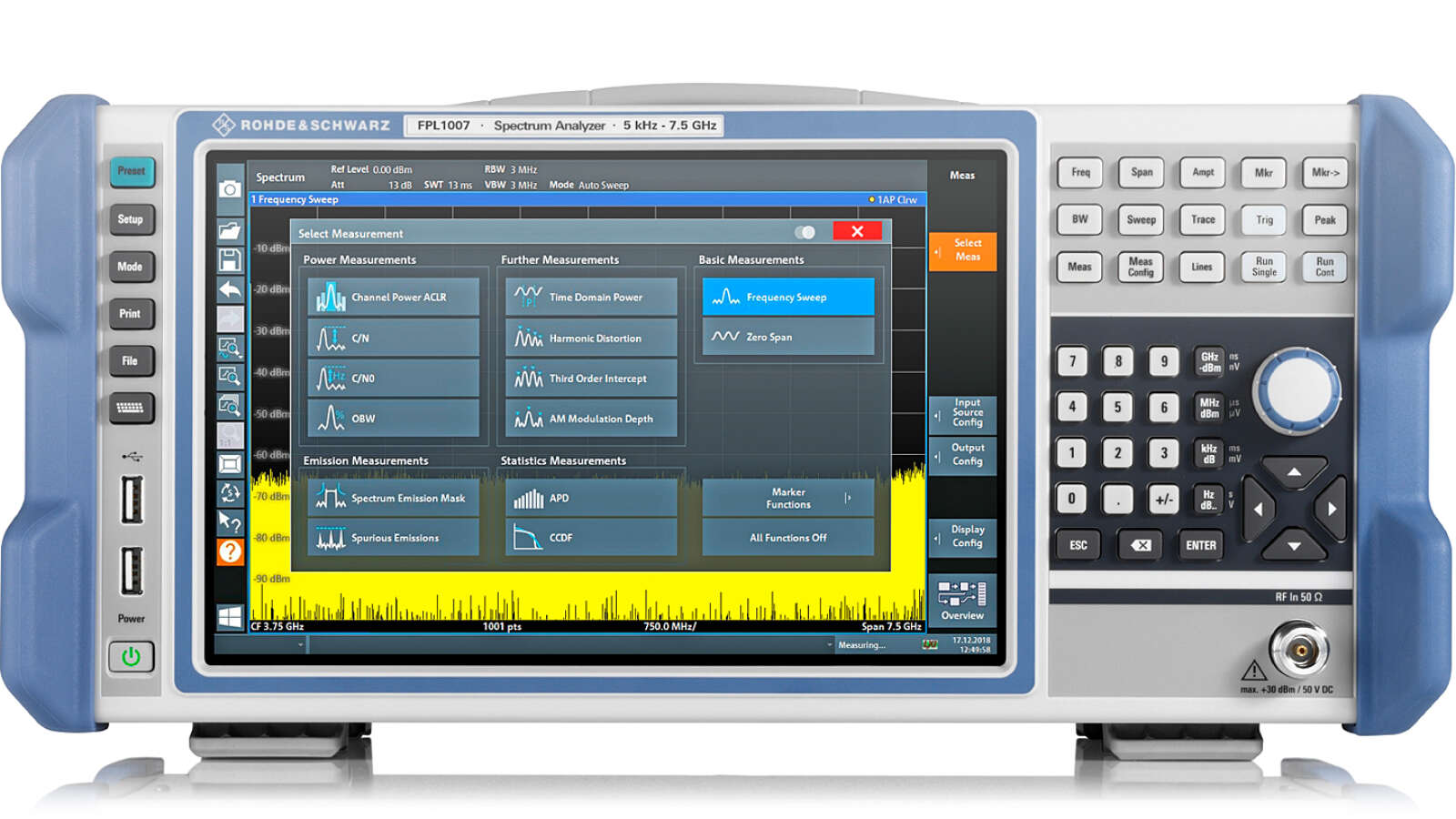

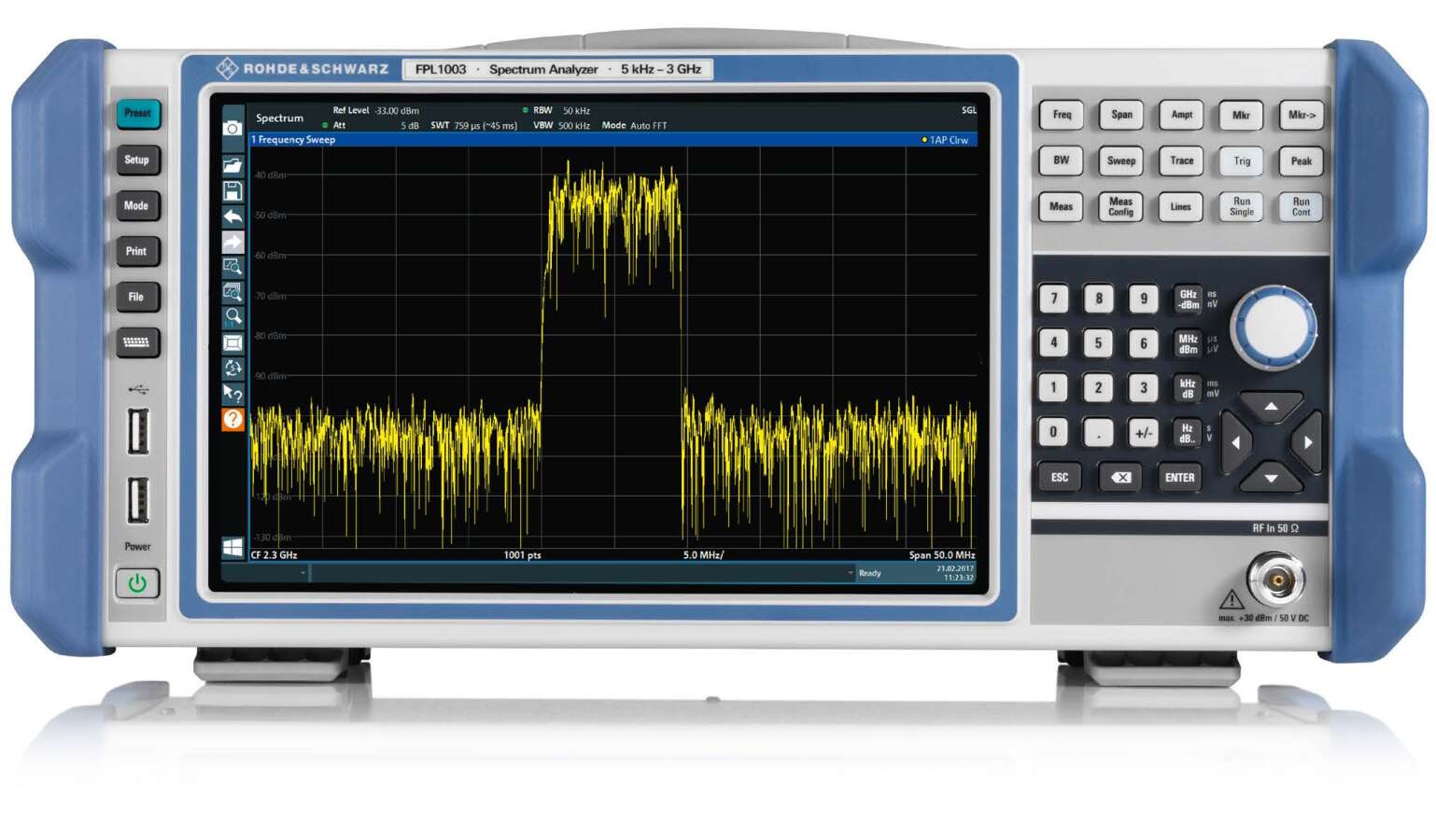

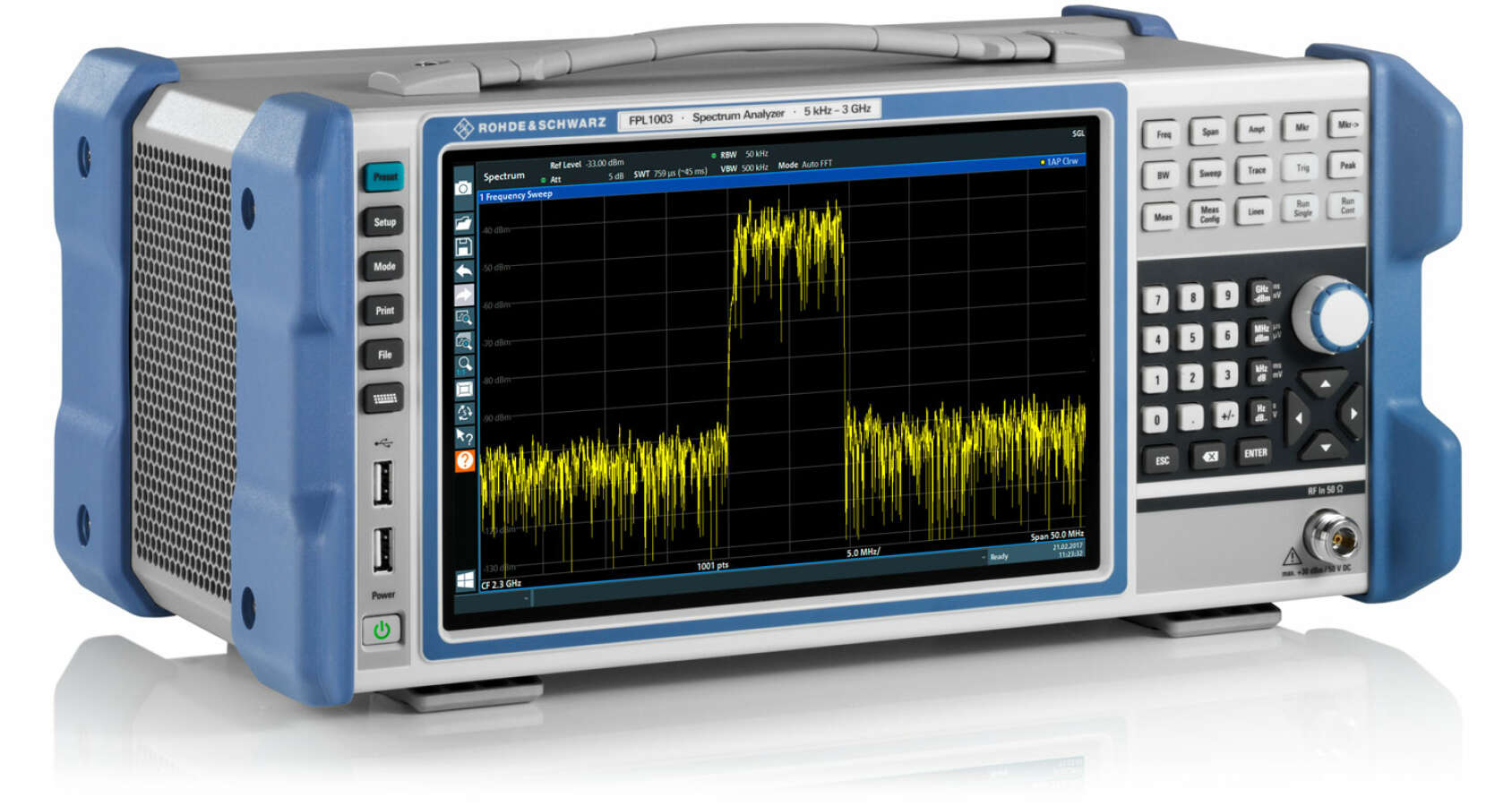

Rohde&Schwarz FPL1000 - анализатор спектра и сигналов, 5 кГц - 3ГГц

Артикул: RS-FPL1003

Цена:

Средний срок поставки: 12-14 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz FPL1000 - анализатор спектра и сигналов, который также ползволяет выполнить  высокоточное измерение мощности с помощью датчиков мощности и анализ сигналов с аналоговой и цифровой модуляцией. Интуитивно понятный пользовательский интерфейс прост в использовании. Благодаря отличным радиотехническим характеристикам, малому весу и компактности анализатор спектра FPL1000 сочетает в себе функциональность настольного прибора с портативностью переносного прибора.

Прибор предназначен для использования в лаборатории, на производстве и при сервисном обслуживании. Благодаря высокой чувствительности и низкому уровню фазового шума обеспечивается возможность анализа даже слабых помеховых сигналов вблизи несущей.

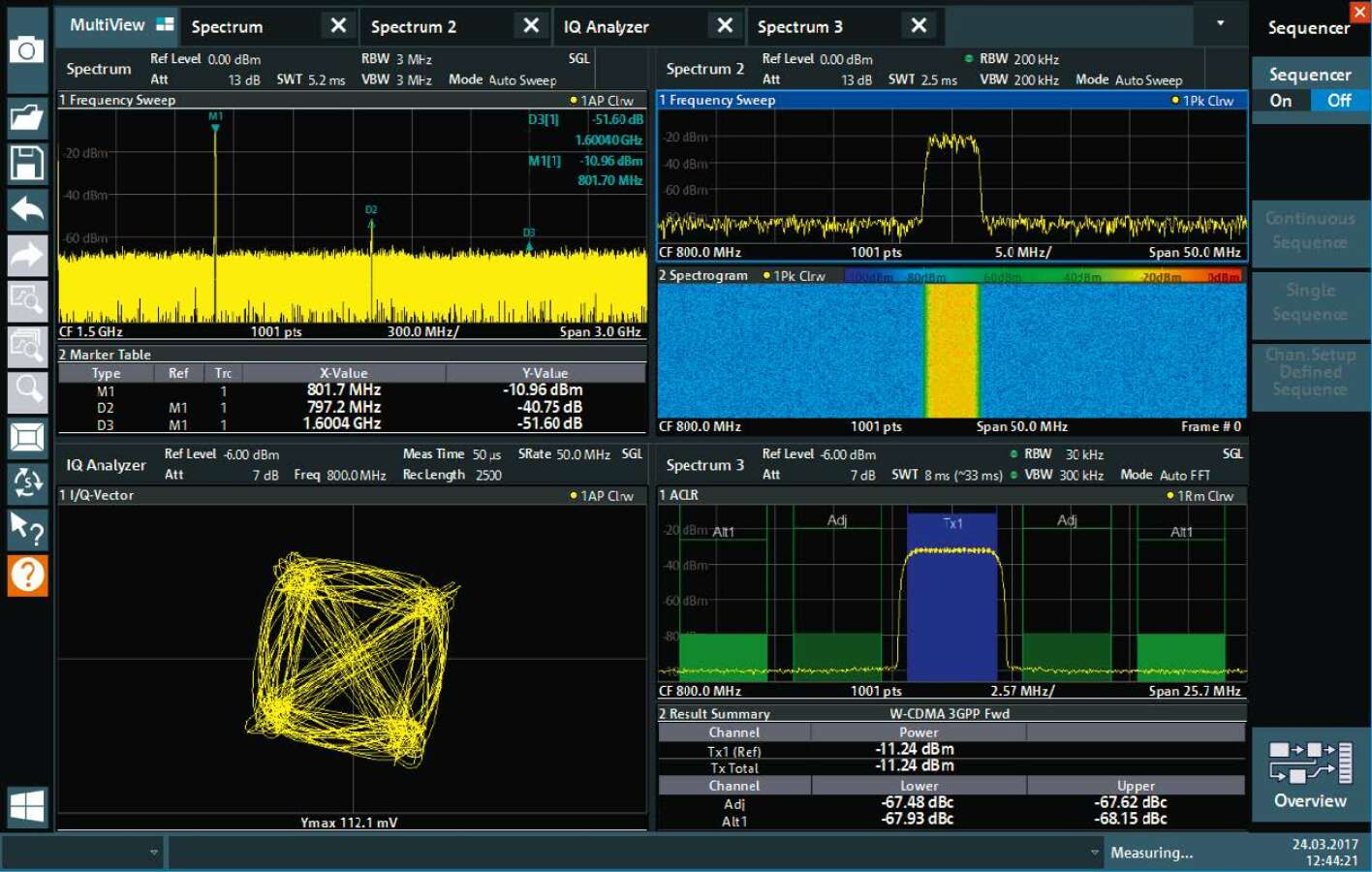

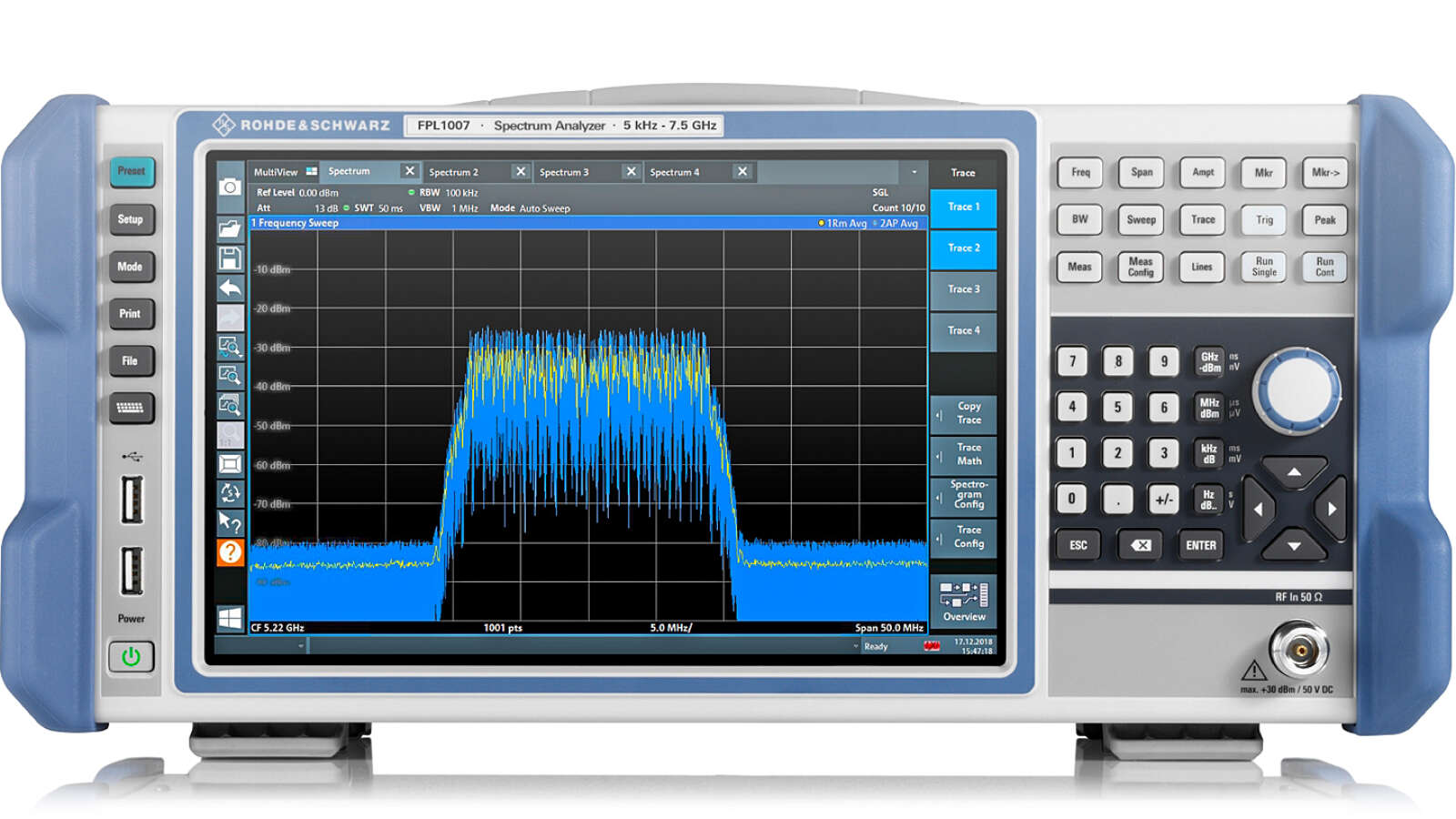

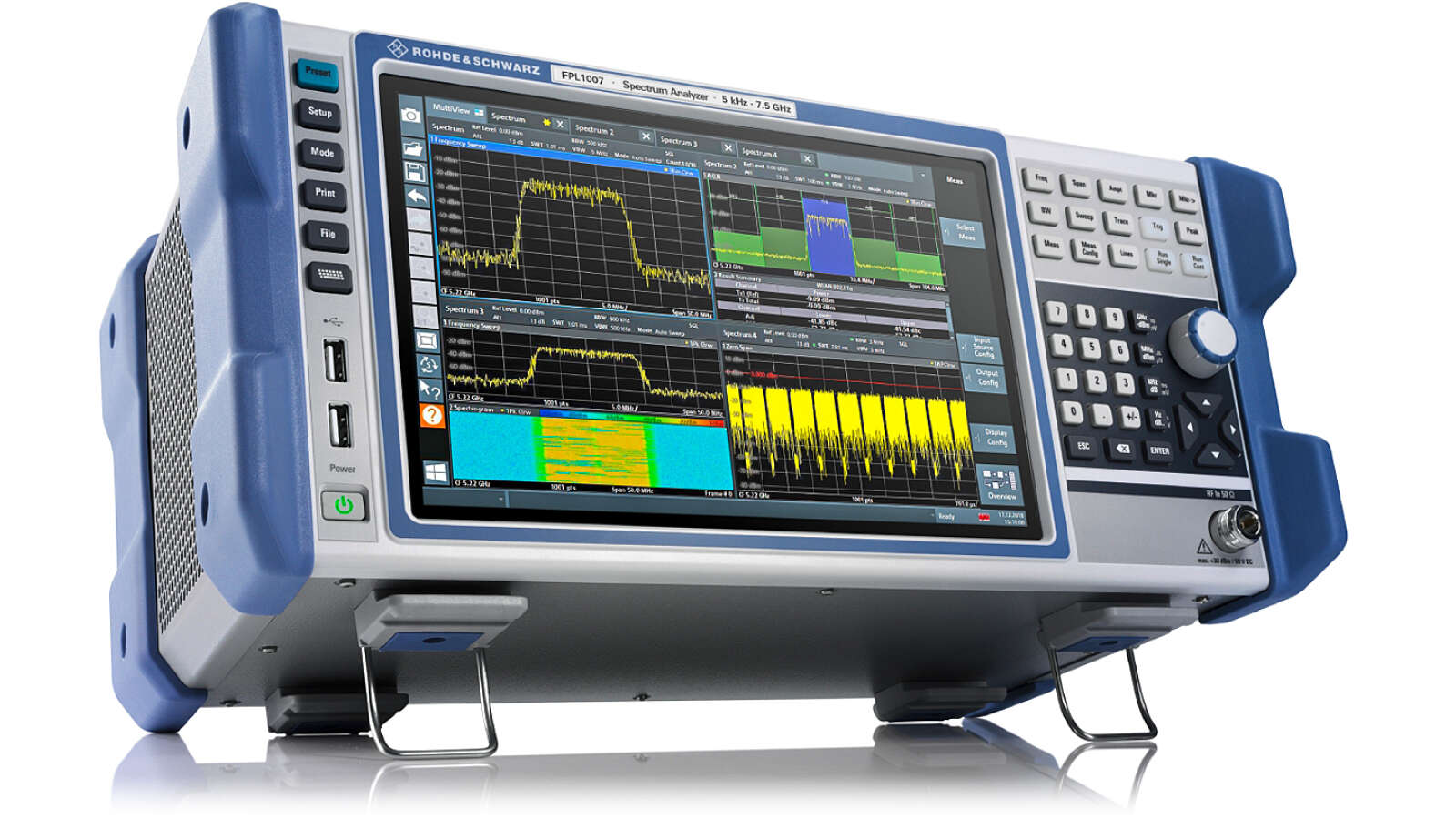

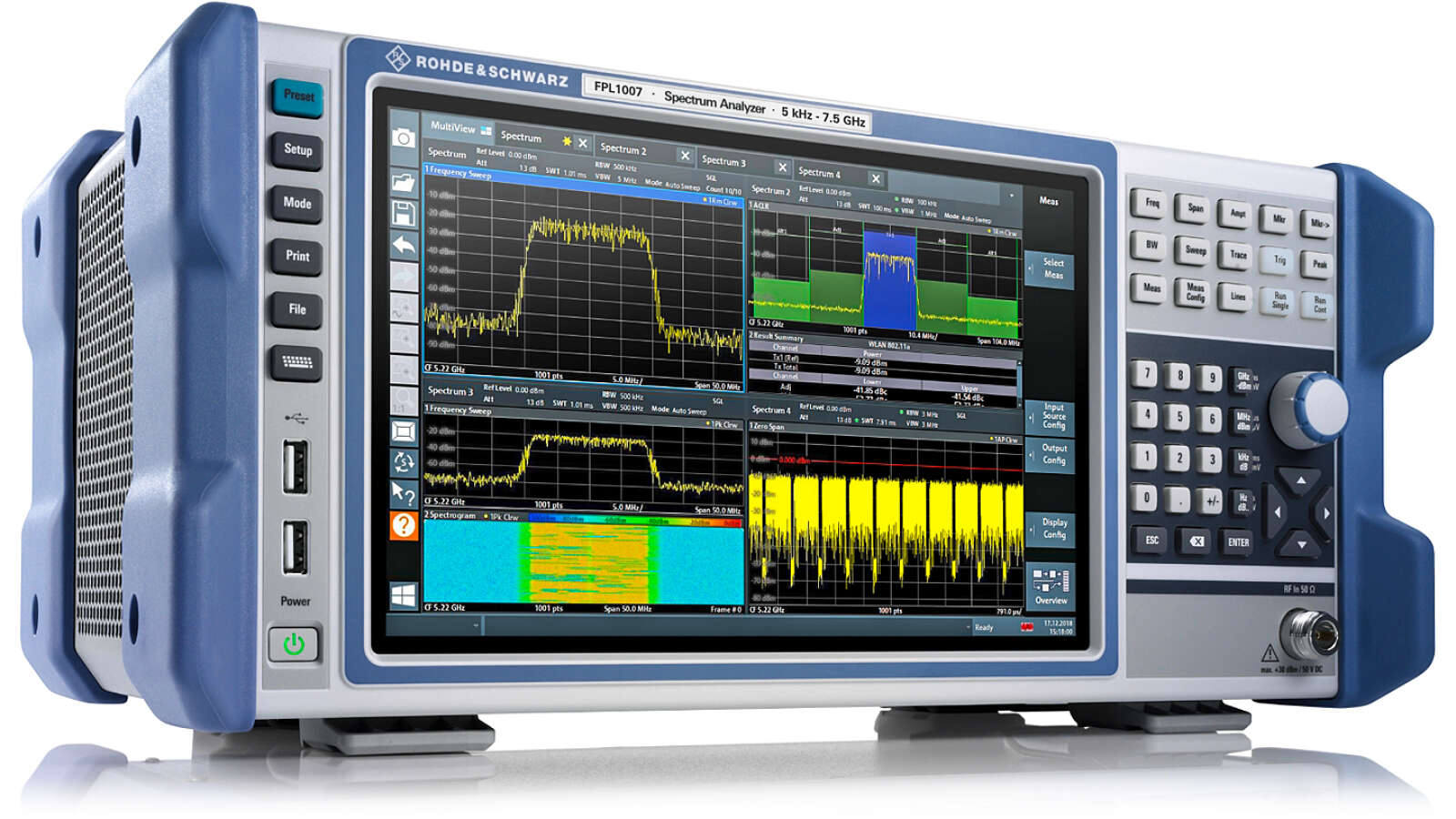

Пользователь может произвольным образом разместить выводимые на экран результаты измерений. Используя режим отображения MultiView, можно комбинировать даже различные режимы измерения, а все результаты отображать на одном экране.



Особенности:

  • Диапазон частот от 5 кГц до 3 ГГц
  • Однополосный фазовый шум: –108 дБм (1 Гц) при отстройке 10 кГц (от несущей 1 ГГц)
  • Средний уровень собственного шума (DANL) с предусилителем: –167 дБмВт от 10 МГц до 2 ГГц
  • Малый вес и габариты

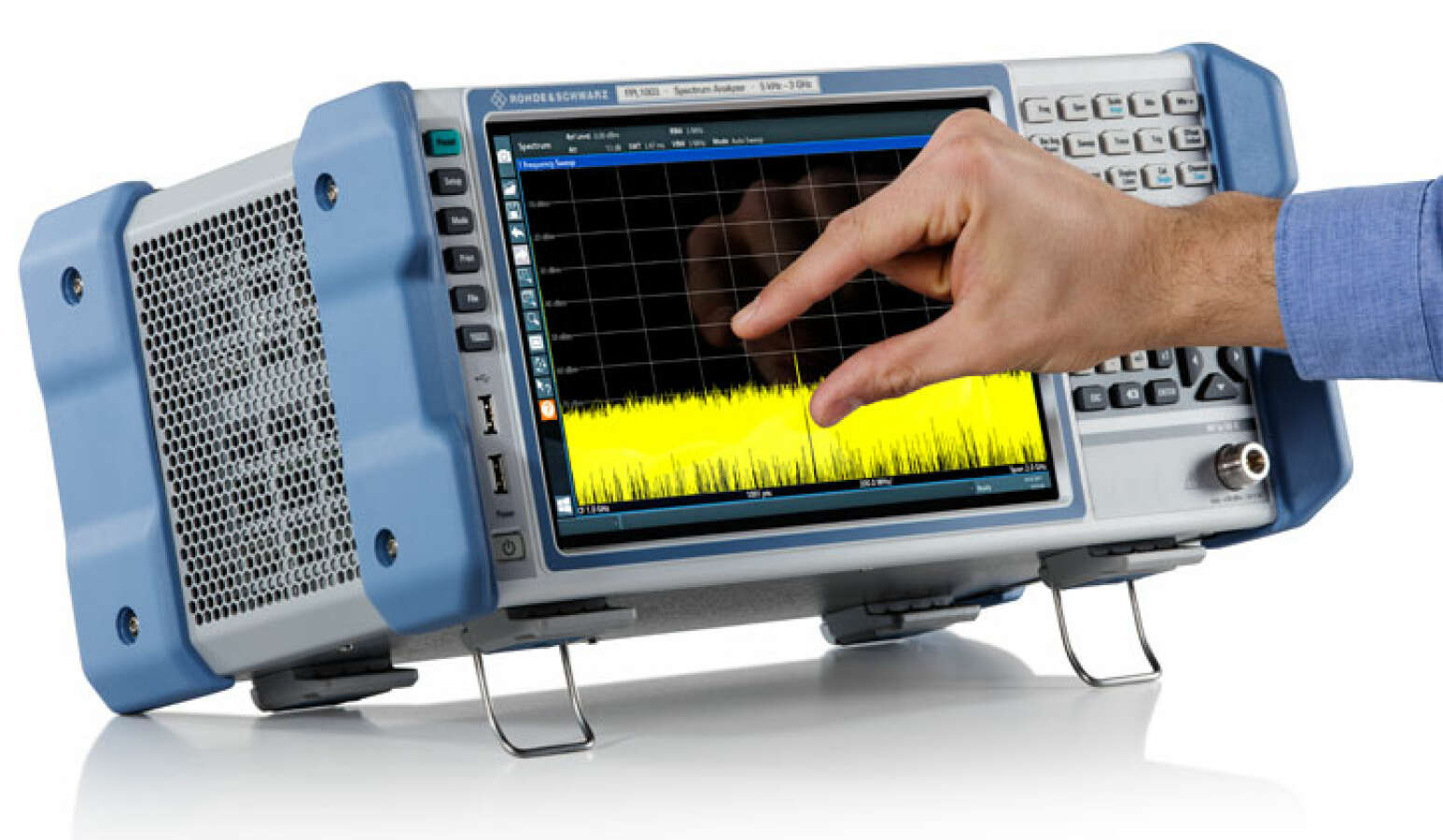

  • Интуитивно понятный пользовательский интерфейс
  • Низкий уровень паразитных сигналов
  • Ширина полосы анализа сигналов 40 МГц
  • Низкая погрешность измерения уровня
  • Высокоточные спектральные измерения за счет низкого уровня фазового шума
  • Работа от аккумулятора или источника постоянного напряжения 12/24 В (опция)

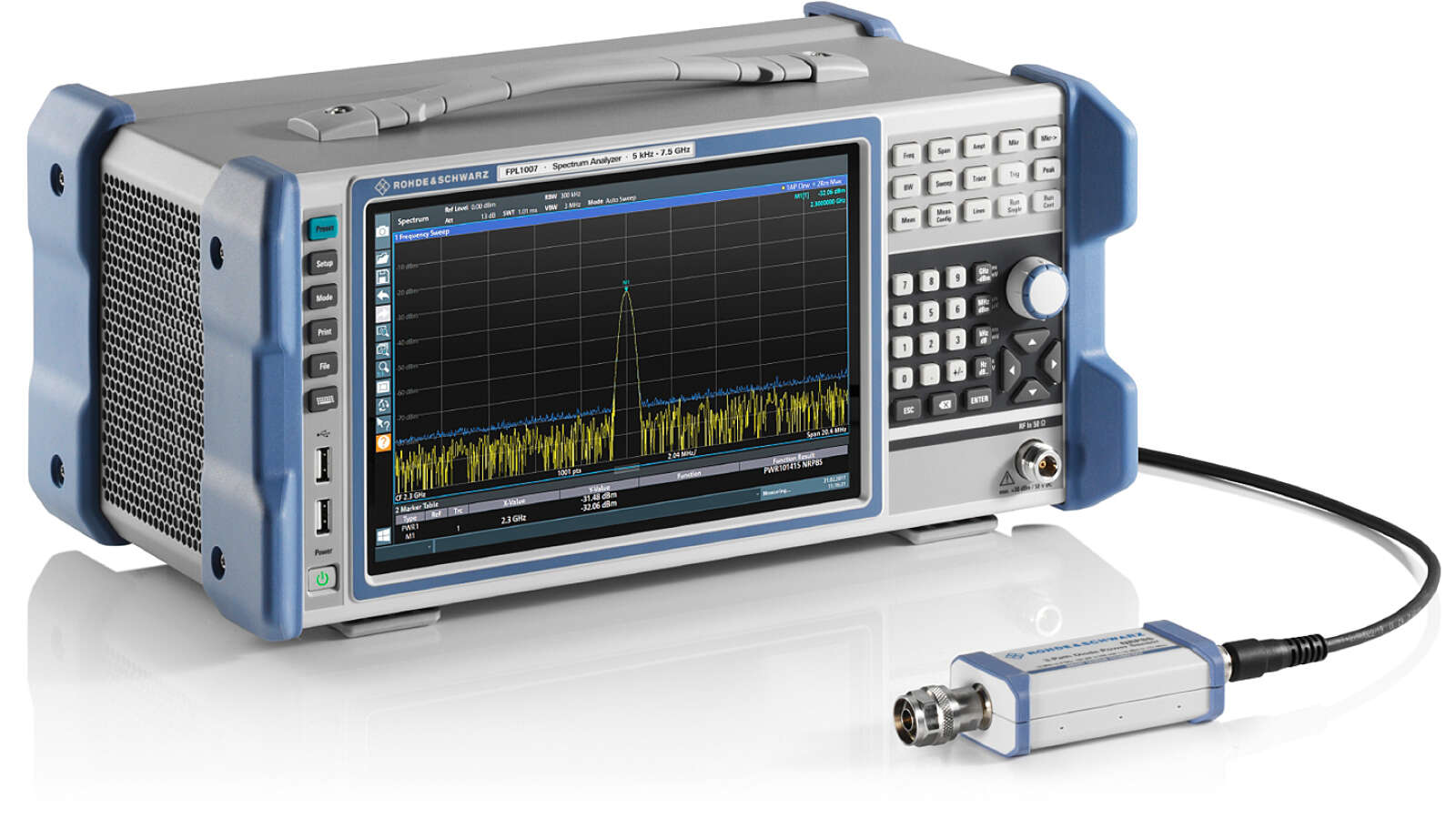

  • Поддержка датчиков мощности (опция)
  • Ширина полосы анализа 40 МГц (опция)
  • Анализ аналоговых и цифровых сигналов (опция)

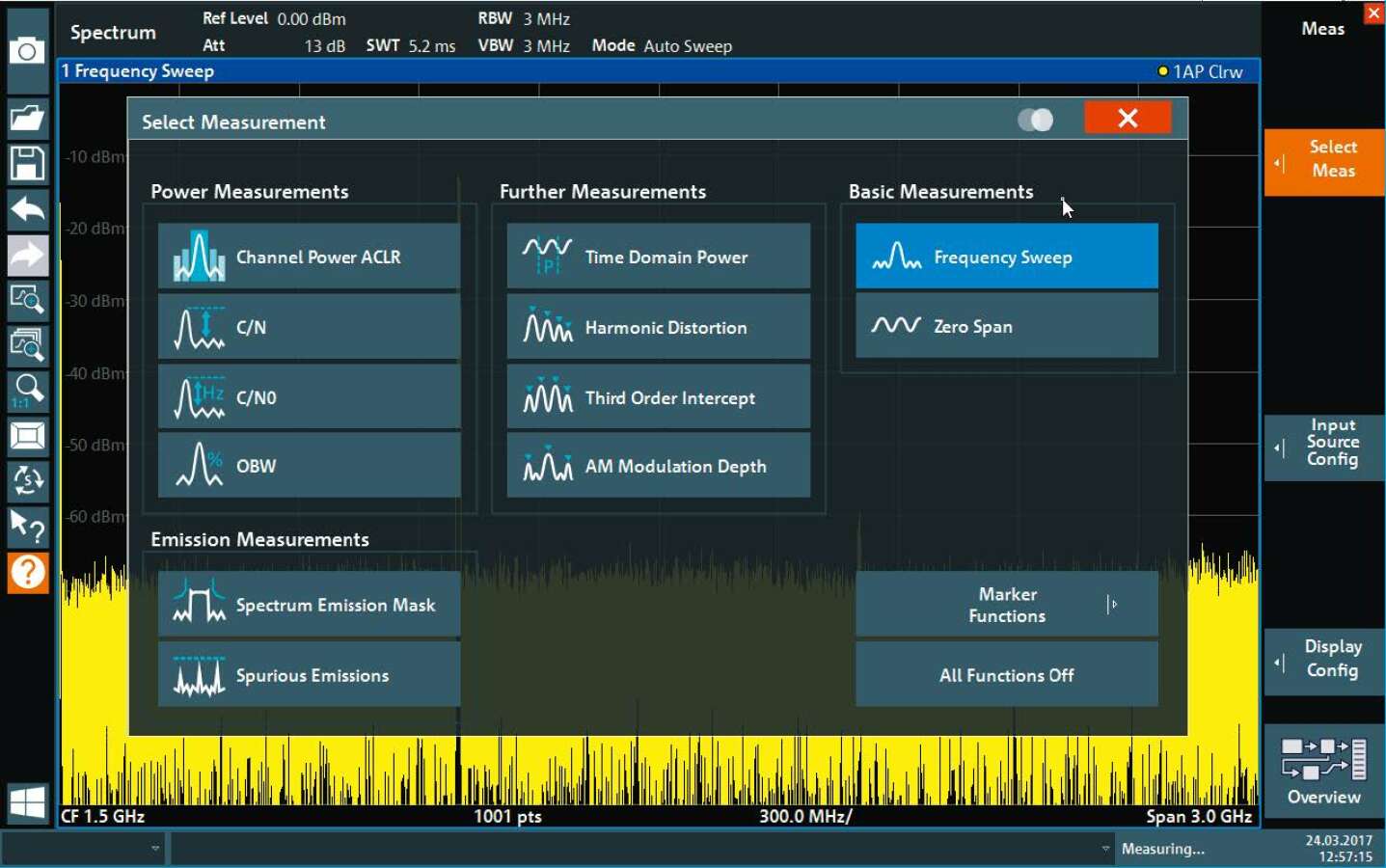

  • Базовая конфигурация спектральных измерений включает:
    • спектральный анализ,
    • широкий диапазон спектральных измерительных функций, таких как мощность в канале, коэффициент ACLR, отношение сигнал/ шум, паразитные излучения, гармонические искажения, точка пересечения третьего порядка, коэффициент АМ-модуляции
    • универсальные маркерные функции
    • измерение спектрограмм для отображения зависимости спектра от времени
    • функции масштабирования измерительных кривых
    • стробируемая развертка для точного отображения импульсных сигналов
    • узкие полосы разрешения шириной до 1 Гц



Комплект поставки Rohde&Schwarz FPL1000

  • Прибор
  • Кабель питания
  • Краткое руководство пользователя



Технические характеристики Rohde&Schwarz FPL1000

Краткие технические характеристики
Параметр  Значение
Частота
Диапазон частот от 5 кГц до 3 ГГц
Старение за год 1 × 10–6
  с опцией FPL1-B4 1 × 10–7
Разрешение по частоте 0,01 Гц
Полоса  пропускания
Полоса разрешения (–3 дБ) следящие фильтры от 100 кГц до 10 МГц с шагом 1/2/3/5
  БПФ-фильтры от 1 Гц до 50 кГц с шагом 1/2/3/5
Полоса I/Q-демодуляции 10 МГц
  с опцией FPL1-B40 40 МГц
Средний уровень собственного шума (DANL)
ВЧ-предусилитель  отключен 5 МГц ≤ f < 2 ГГц –152 дБмВт (тип.)
ВЧ-предусилитель включен (опция FPL1-B22) 10 МГц ≤ f < 2 ГГц –167 дБмВт (тип.)
Интермодуляция
точка компрессии 1 дБ входного смесителя +7 дБмВт (ном.)

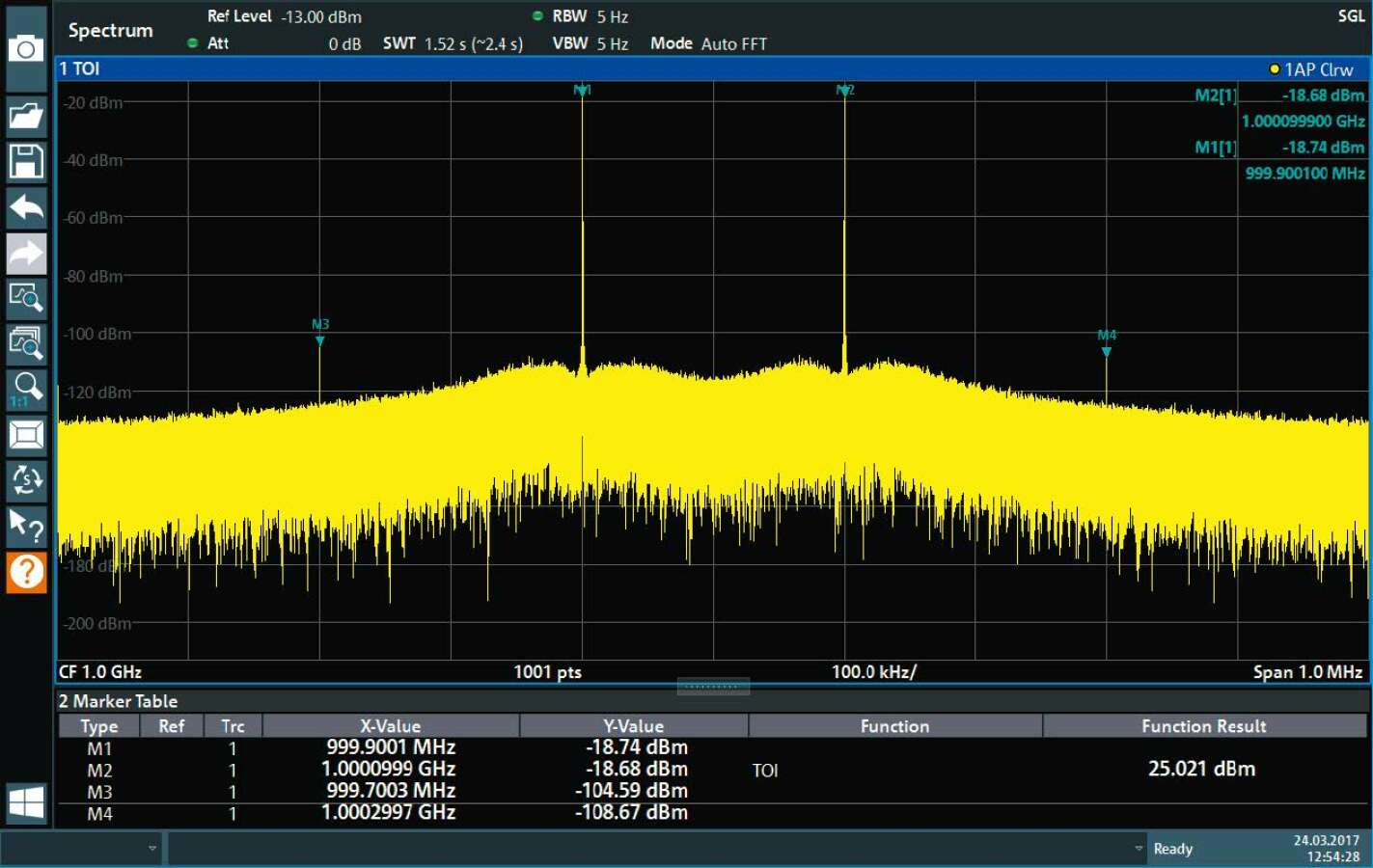

точка пересечения третьего порядка (TOI)
300 МГц ≤ fвх < 3 ГГц
+20 дБмВт (тип.)

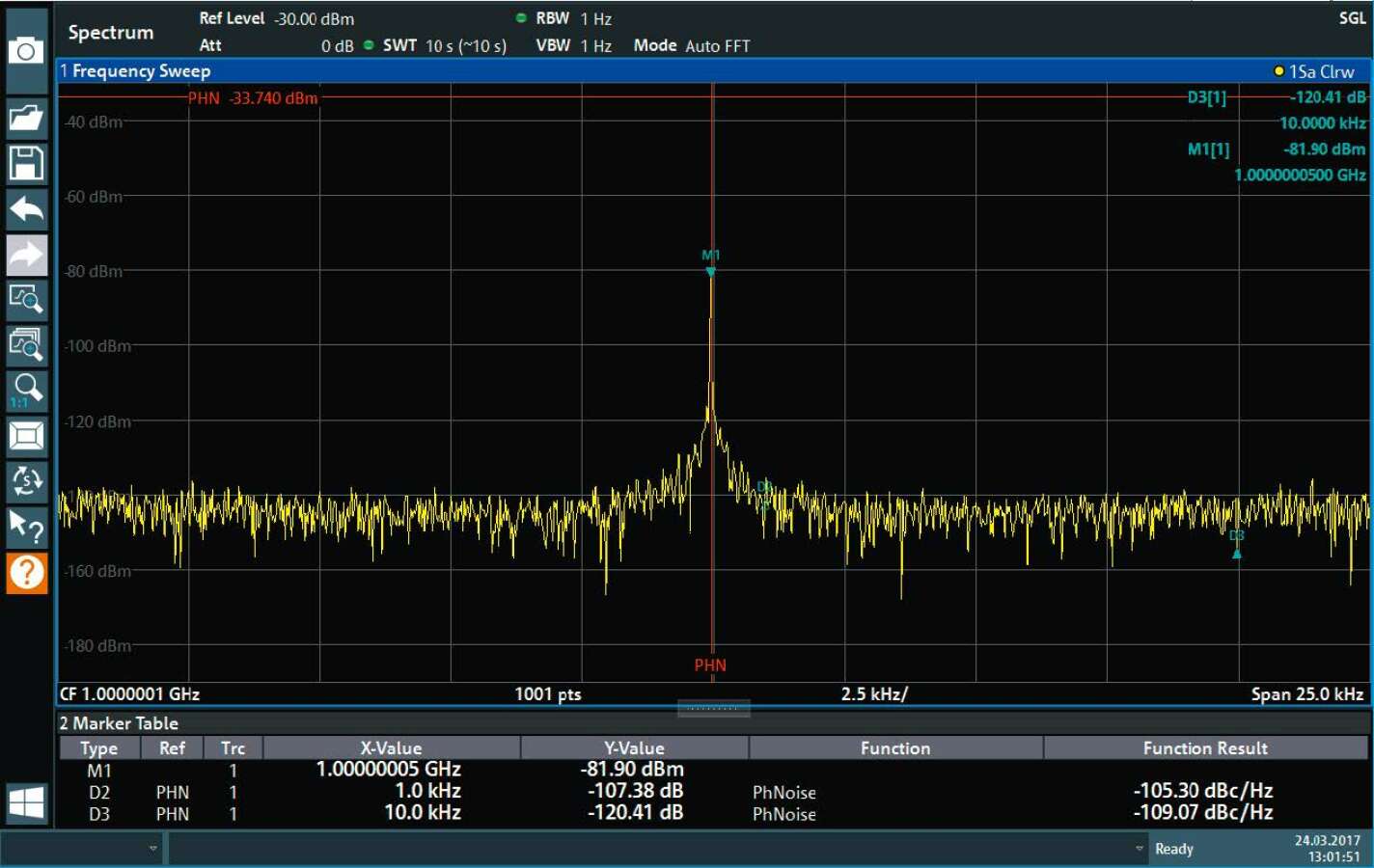

Фазовый шум f = 1 ГГц, отстройка 10 кГц –108 дБн (1 Гц) (тип.)
Общая погрешность измерения 1 МГц ≤ f < 3 ГГц 0,5 дБ
Экран  10,1" с разрешением 1280×800
Вес  6 кг



Оброз анализатора спектра FPL1000

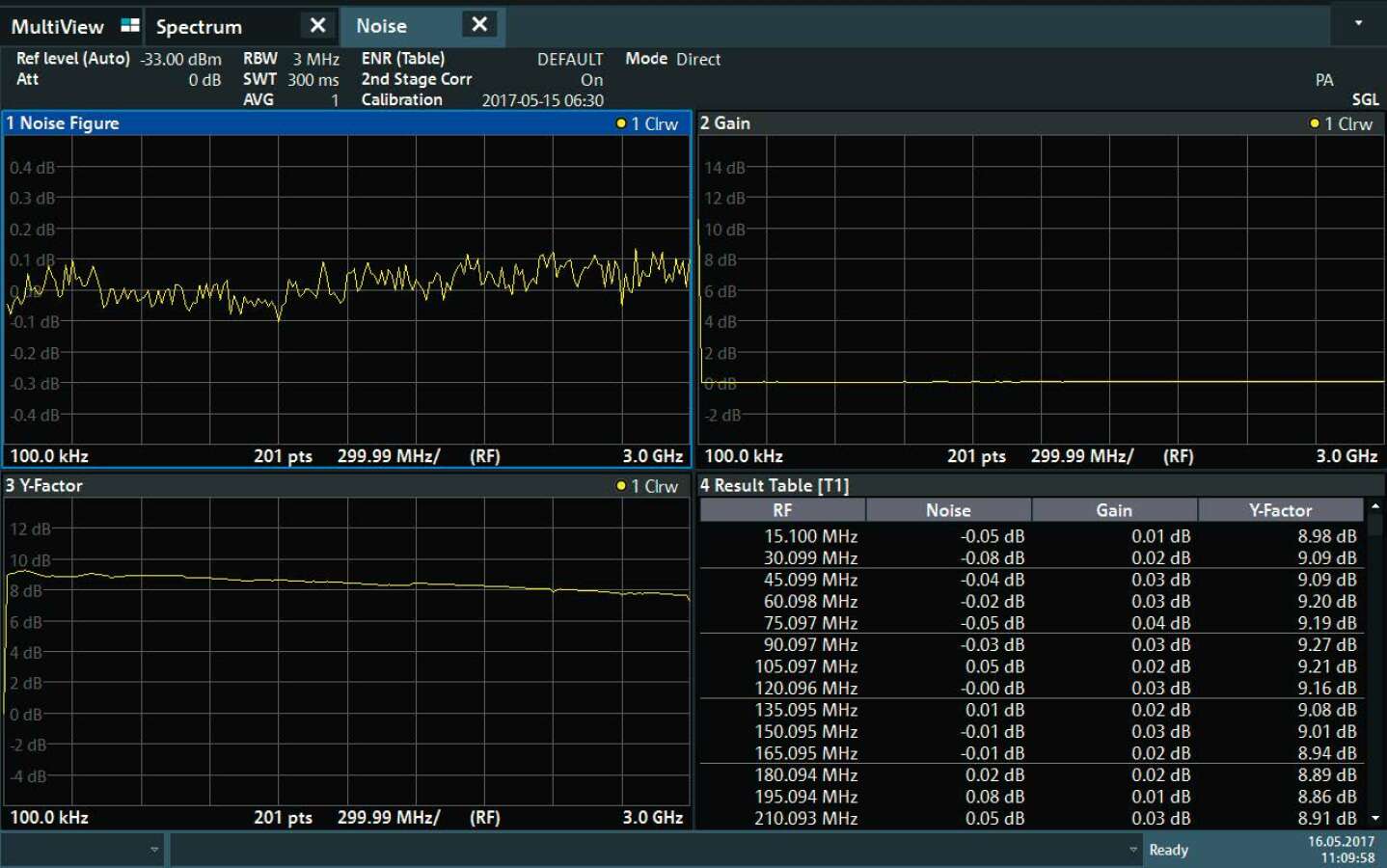

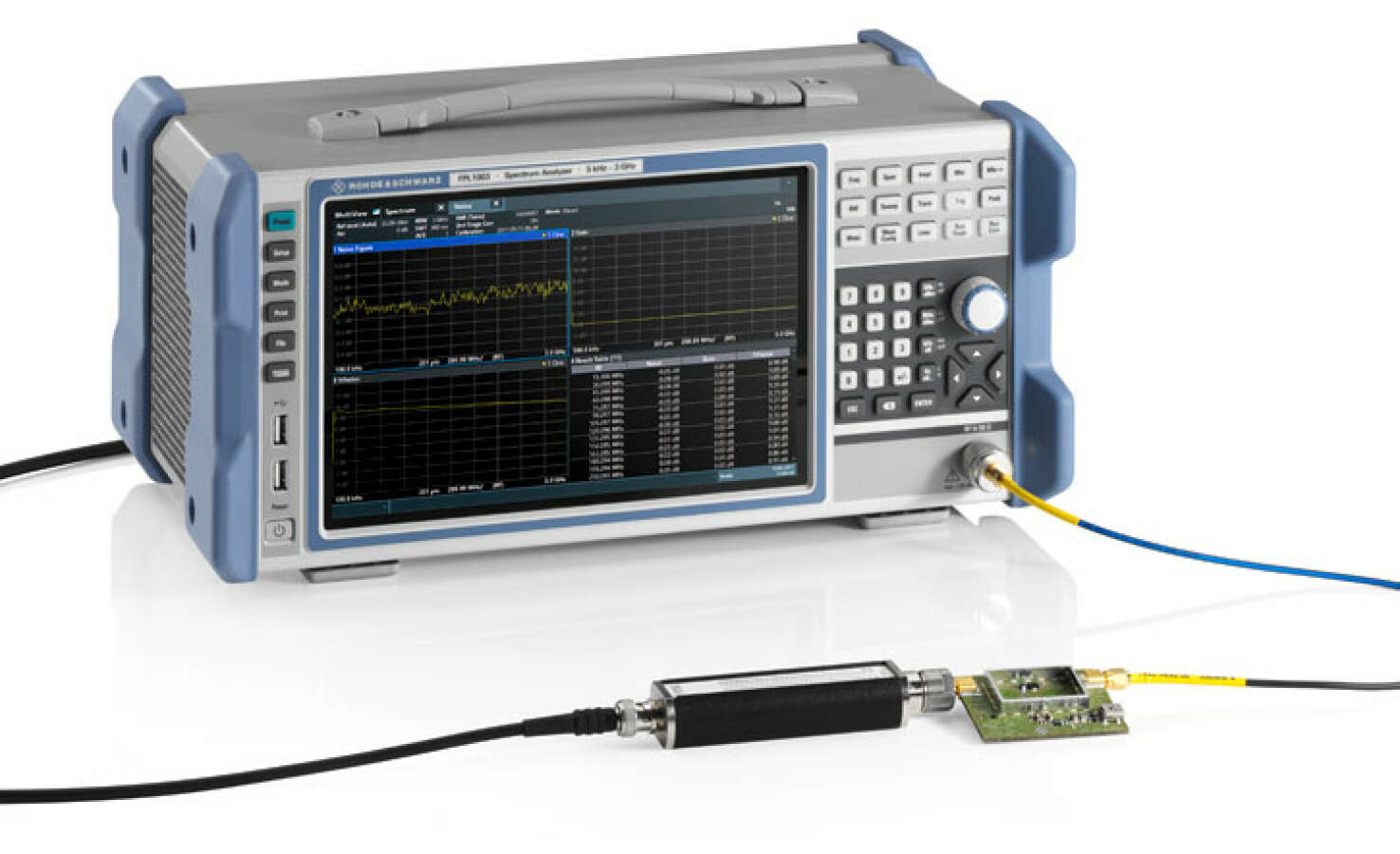

Измерение коэффициента шума и усиления при помощи FPL1000

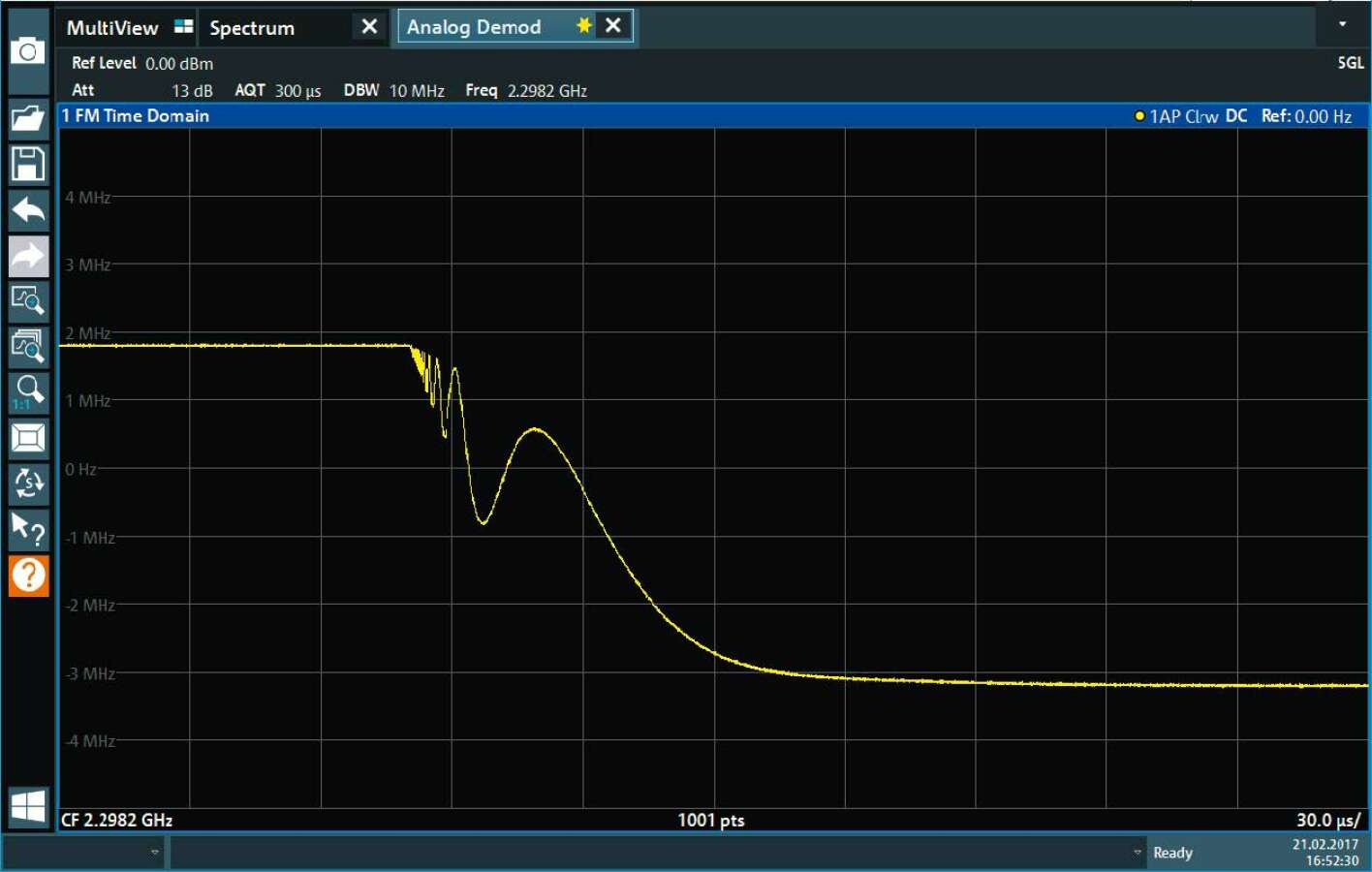

Анализ импульсных сигналов с линейной частотной модуляцией при помощи FPL1000

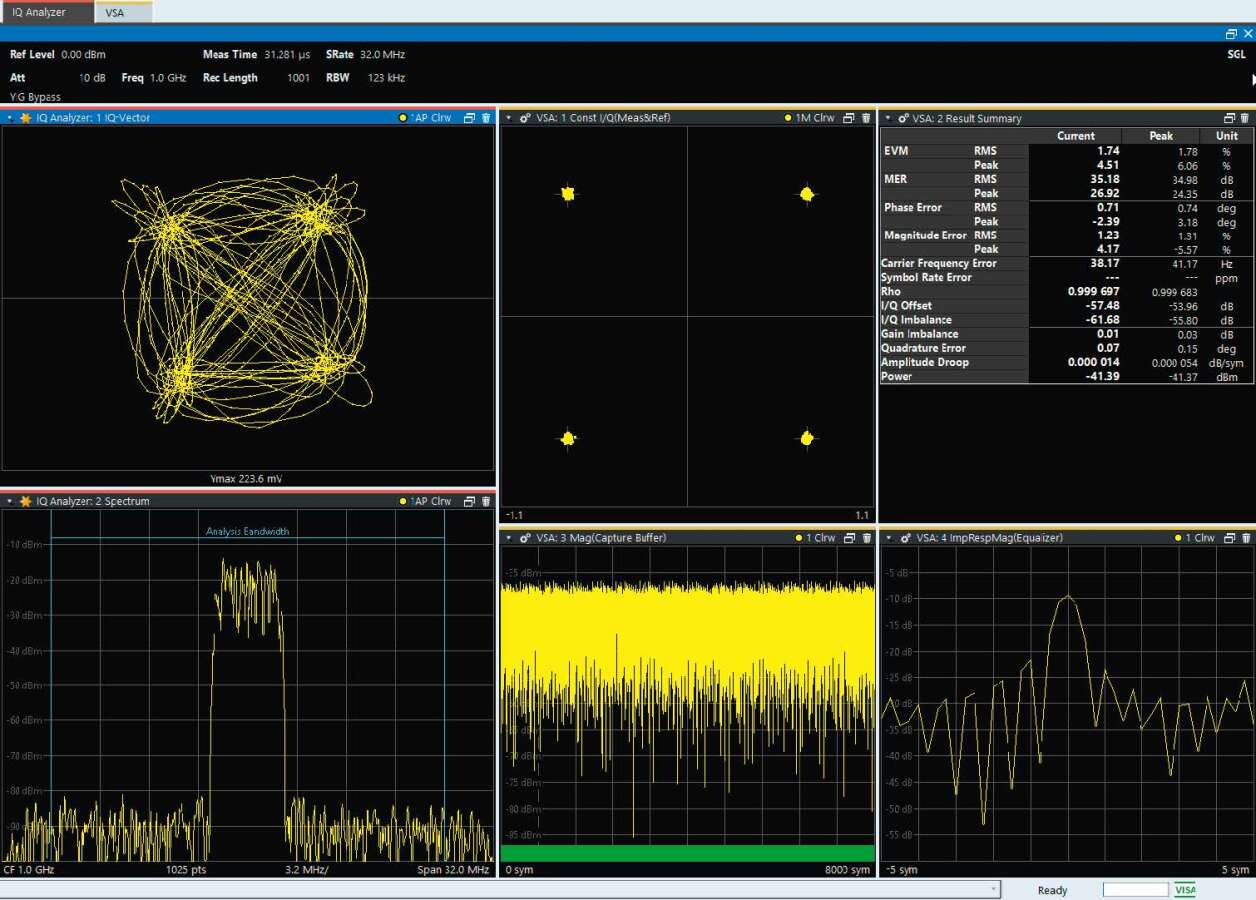

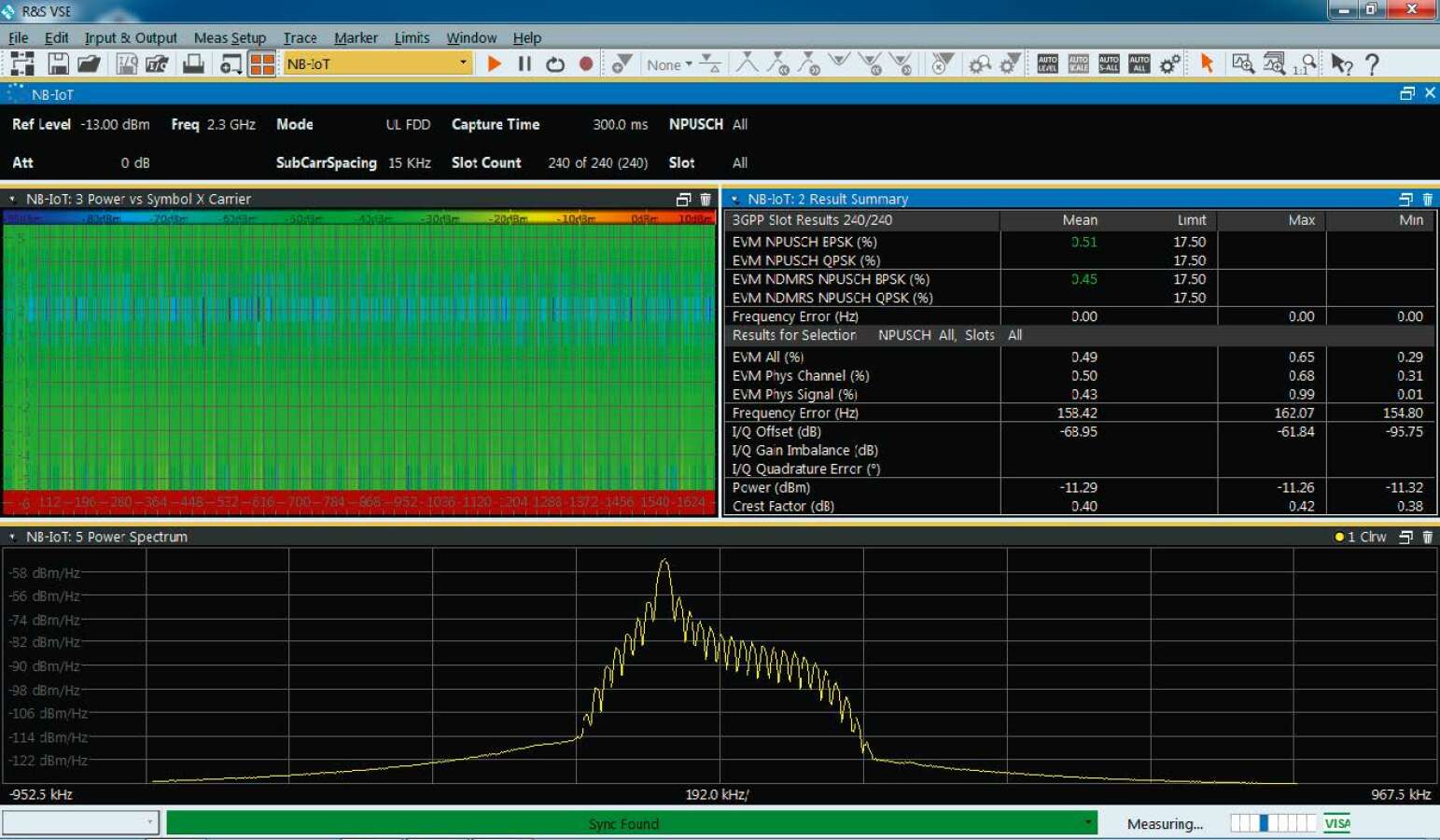

Анализ сигналов с цифровой (векторной) модуляцией при помощи FPL1000 и VSE

Опции и аксессуары Rohde&Schwarz FPL1000

Наименование Артикул Код
Анализатор спектра и сигналов FPL1003 1304.0004.03
Опции
Термостатированный опорный кварцевый генератор FPL1-B4 1323.1902.02
Дополнительные   интерфейсы FPL1-B5 1323.1883.02
Интерфейс GPIB FPL1-B10 1323.1890.02
Второй жесткий диск (SSD) FPL1-B19 1304.0427.02
ВЧ-предусилитель FPL1-B22 1323.1719.02
Шаг 1 дБ для электронного аттенюатора FPL1-B25 1323.1990.02
Источник питания постоянного тока, 12/24 В FPL1-B30 1323.1877.02
Внутренний  литий-ионный  аккумулятор FPL1-B31 1323.1725.02
Ширина полосы анализа 40 МГц FPL1-B40 1323.1931.02
Встроенное ПО

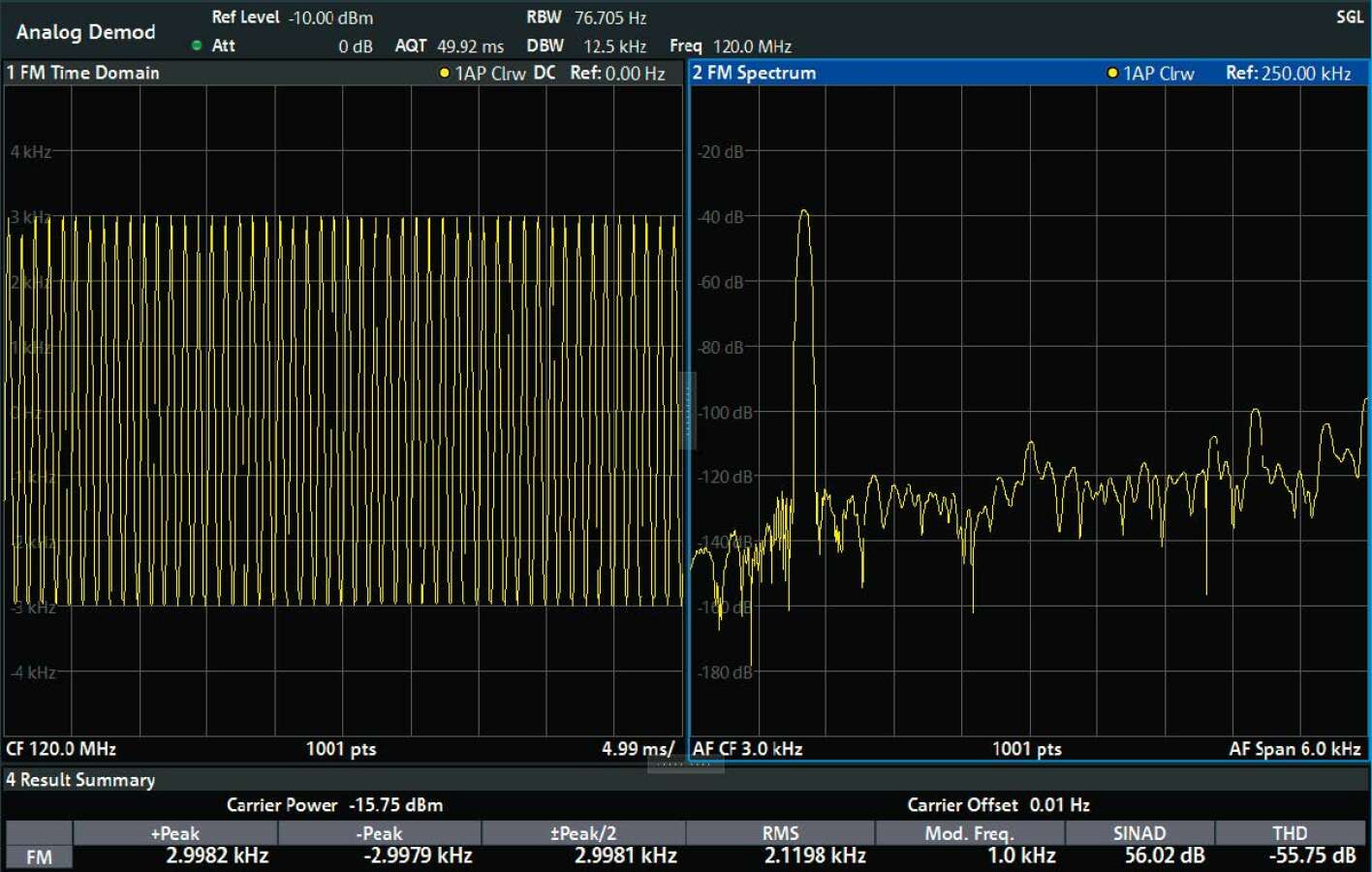

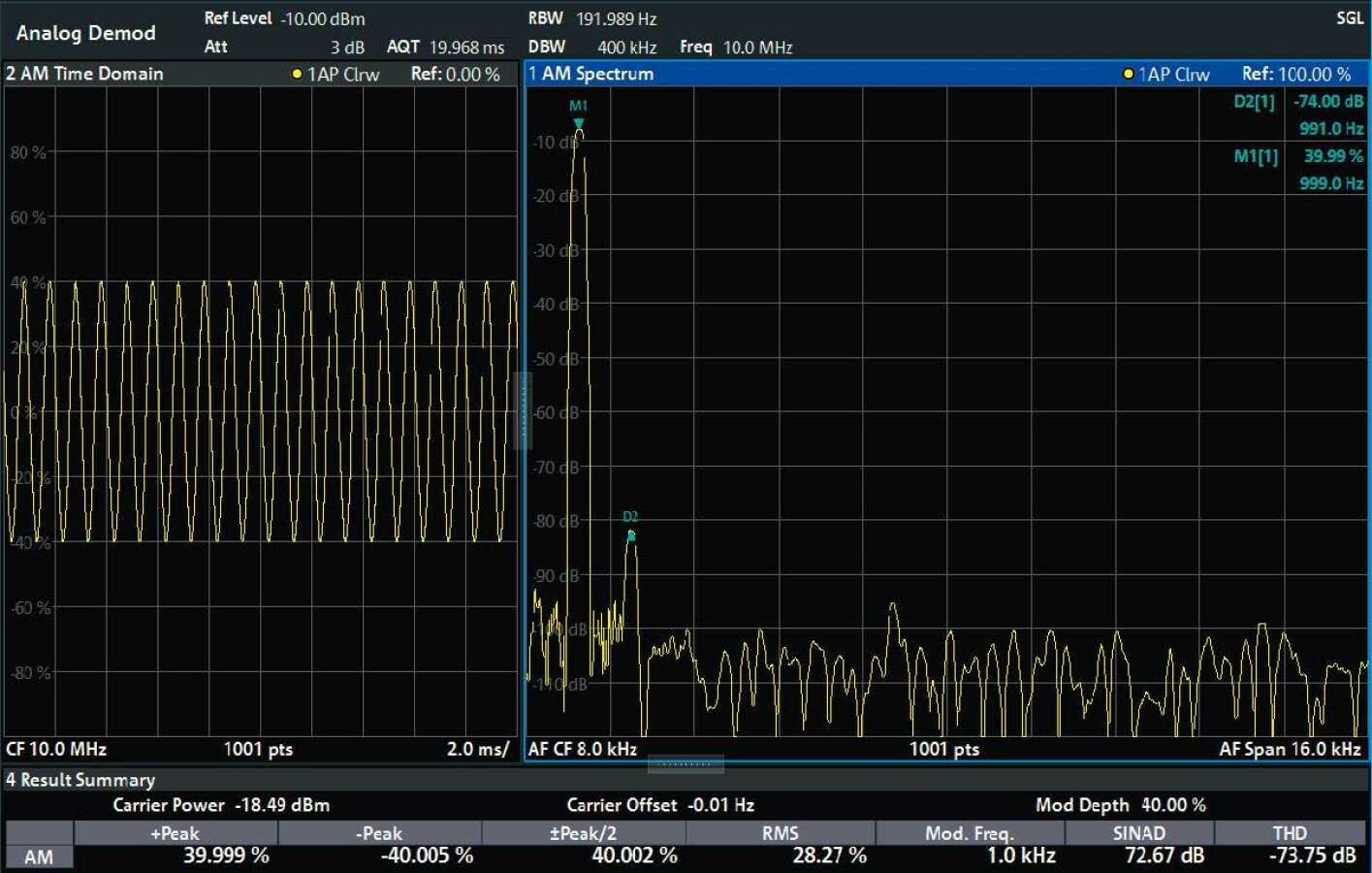

Измерительный демодулятор АМ/ЧМ/ФМ FPL1-K7 1323.1731.02
Измерение мощности с помощью датчиков мощности NRP FPL1-K9 1323.1754.02
Приложение для измерения коэффициента шума FPL1-K30 1323.1760.02
Программное  обеспечение
Аппаратный ключ лицензии FSPC 1310.0002K02
Базовый пакет ПО Vector Signal Explorer VSE 1320.7500.02
Векторный анализ сигналов (VSA) VSE-K70 1320.7522.02
Измерение сигналов EUTRA/LTE NB-IoT VSE-K106 1320.7900.02
Рекомендуемые  дополнения
Прочная защитная крышка FPL1-Z1 1323.1960.02

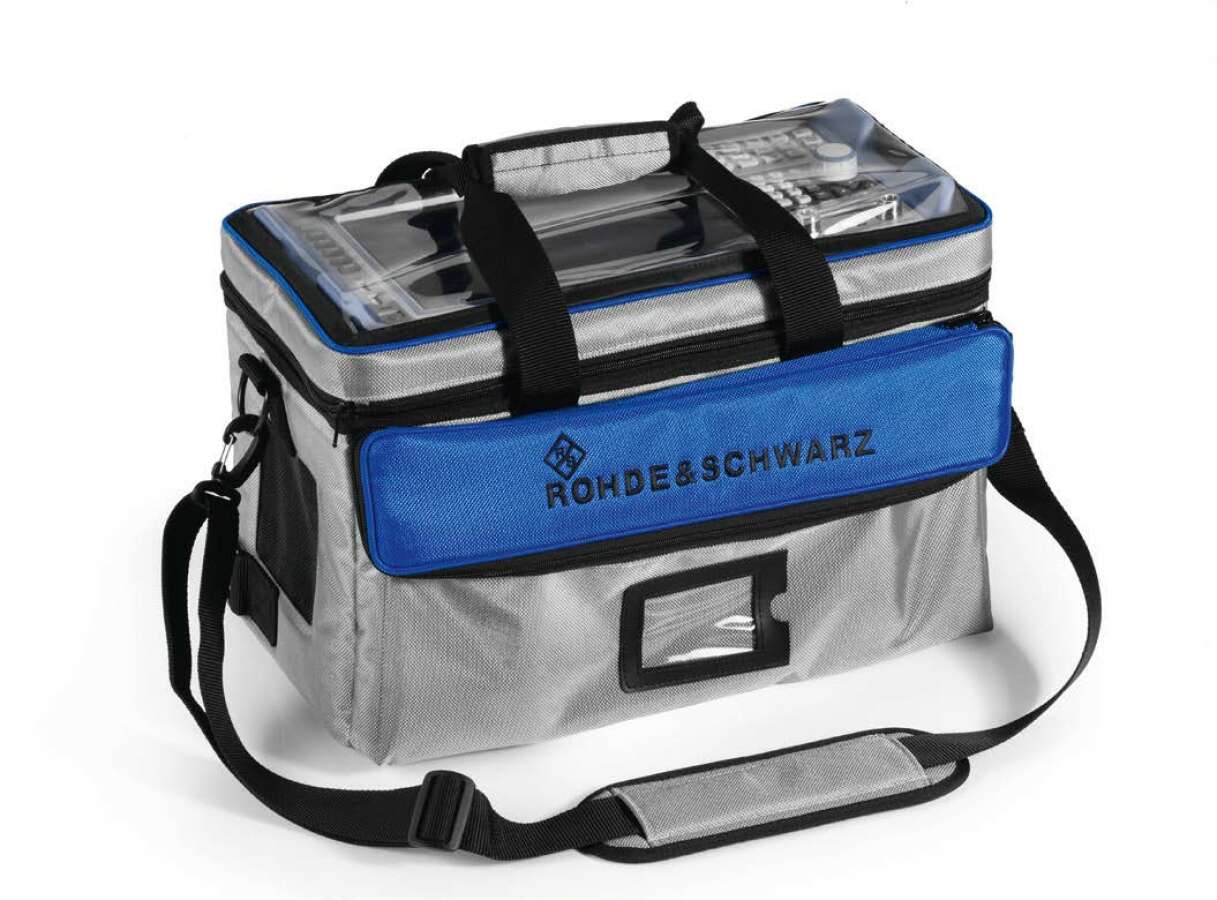

Мягкая сумка для транспортировки и работы вне помещения FPL1-Z2 1323.1977.02
Плечевой ремень H-типа (требуется опция FPL1-Z2) FPL1-Z3 1323.1683.02
Запасной литий-ионный аккумулятор FPL1-Z4 1323.1677.02
Антибликовая защитная пленка для работы вне помещения FPL1-Z5 1323.1690.02
Зарядное устройство для литий-ионного аккумулятора
(для зарядки запасных батарей)
FSV-B34 1321.3950.02
Комплект для монтажа в 19-дюймовую стойку FPL1-Z6 1323.1954.02
Наушники   0708.9010.00
Переходники, 50/75 Ом
Г-образный, согласование с обоих концов RAM 0358.5414.02
Добавочный резистор, 25 Ом, согласование с одного конца (учитывается в функции прибора RF INPUT 75 Ω) RAZ 0358.5714.02
Аттенюаторы высокой мощности
Аттенюатор 100 Вт, 3/6/10/20/30 дБ, 1 ГГц RBU100 1073.8495.xx (xx = 03/06/10/20/30)
Аттенюатор 50 Вт, 3/6/10/20/30 дБ, 2 ГГц RBU50 1073.8695.xx (xx = 03/06/10/20/30)
Аттенюатор 50 Вт, 20 дБ, 6 ГГц RDL50 1035.1700.52
Разъемы и кабели
Адаптер N-типа для подключения пробников RT-Zx RT-ZA9 1417.0909.02
Кабель шины IEC/IEEE, длина: 1 м PCK 0292.2013.10
Кабель шины IEC/IEEE, длина: 2 м PCK 0292.2013.20
Блокиратор постоянного тока
Блокиратор постоянного тока, от 10 кГц до 18 ГГц (N-типа) FSE-Z4 1084.7443.02
