Компания 3Z Telecom с 2019 года стала частью VIAVI Solutions, является мировым лидером в области инновационных решений для настройки правильного наклона и поворота любых типов антенн (сотовых операторов, включая 5G и микроволновых антенн), а также мониторинга изменения их положения.
VIAVI (3Z Telecom) RF Vision прибор для точного измерения азимута, наклона, координат и высоты над уровнем моря направленных антенных систем.
RF Vision заменяет собой следующие устройства – компас, дальномер и GPS-приемник, что облегчает процесс юстировки антенн. Также RF Vision лишен недостатка, присущего магнитным аналоговым и цифровым компасам он не подвержен влиянию со стороны металлоконструкций и всегда показывает азимут относительно истинного севера. RF Vision может быть использован везде, где доступен сигнал спутниковых систем GPS/GLONASS.
Принцип работы VIAVI (3Z Telecom) RF Vision основан на использовании двух разнесенных в пространстве антенн (включая 5G), принимающих сигналы навигационных систем GPS и GLONASS. Путем сравнения сигналов с разнесенных антенн RF Vision определяет азимут, в направлении которого он ориентирован. Также с помощью сигналов GPS и GLONASS прибор определяет свои координаты и высоту относительно уровня моря. RF Vision оснащен датчиками горизонтального положения, которые позволяют измерять значения угла тангажа (тилт) и угла крена (ролл).
Прибор RF Vision закрепляется с помощью универсального крепления на антенну таким образом, чтобы его азимут и углы тангажа и крена совпадали с этими же показателями у антенны. После этого производится фиксация инструментом текущих значений этих показателей и юстировка антенны.
Для начала работы с прибором, в его настройках нужно указать координаты и высоту установки второй антенны, на которую монтажник хочет настроить свою. После чего на экране прибора появятся два индикатора в виде "прицела", красный индикатор - это удалённая антенна, жёлтый индикатор - это своя антенна, на которой в данный момент установлен RF Vision. Чтобы точно выставить направленность антенн друг на друга, нужно совместить оба индикатора, регулируя наклон и разворот настраиваемой антенны с помощью её регулировочного крепления. Когда оба индикатора сойдутся правильно, они станут зелёными.
RF Vision оснащен HD-камерой, которая отображает на сенсорный ЖК-дисплей в режиме реального времени объекты, расположенные в направлении азимута антенны.
Важно знать, что если в приборе, при его приобретении, не была установлена лицензия на использование камеры RF Vision (3Z-RFV-CAMD*) то пользователь вместо реального изображения с камеры будет видеть условное обозначение местности, но индикаторы, указывающие направление удалённой и настраиваемой антенн, всё же будут отображаться!
*лицензия 3Z-RFV-CAMD не входит в комплект поставки и заказывается отдельно.
3Z-RFV-CAMD - Лицензионный ключ на использование камеры RF Vision (заказывается с прибором)
3Z-RFV-CAML - Лицензионный ключ на использование камеры RF Vision (заказывается отдельно от прибора)
Изображение с экрана сохраняется в виде фотографии в отчет. Управление инструментом осуществляется через сенсорный ЖК-дисплей, что позволяет работать с инструментом одной рукой после закрепления его на антенне.
---
Артикул: 3Z-RFV-2000

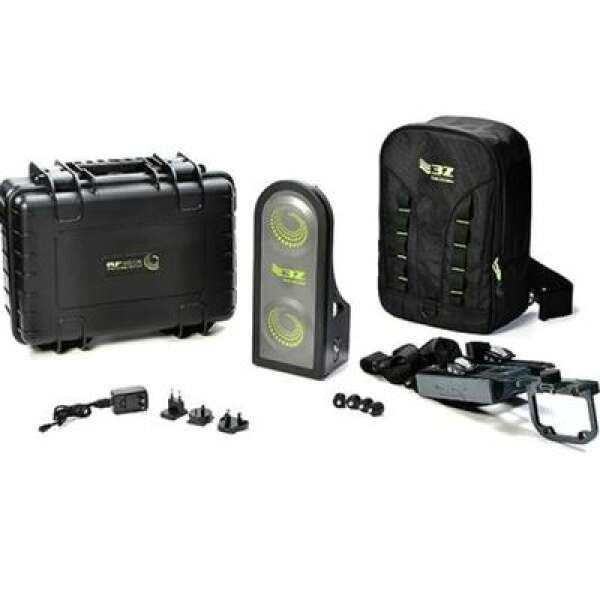

VIAVI 3Z-RFV-2000 - прибор RF Vision (3Z Telecom) для точного измерения азимута, наклона, координат и высоты над уровнем моря направленных антенных систем.
Цена: Предоставляется по запросу
