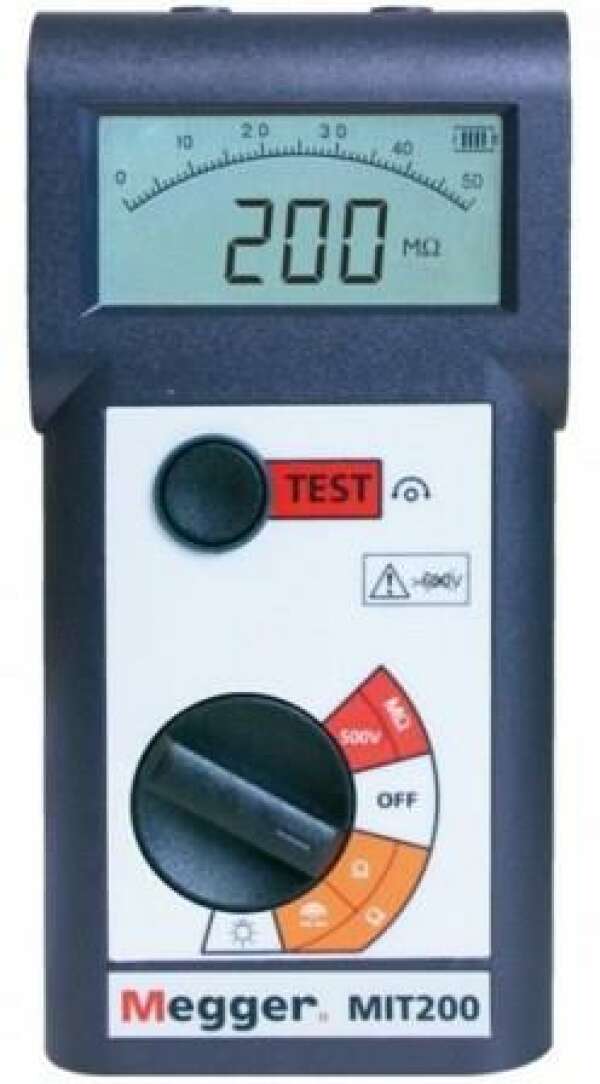

Тестеры сопротивления изоляции Megger MIT200. Datasheet.

Мегаомметры Megger серии MIT200 предназначены для измерения сопротивления изоляции и тестирования проводимости. В приборах применяется комбинация аналоговой и цифровой индикации показаний, использующей технологию отображения DART, запатентованную компанией Megger. На экране отображаются точное цифровое значение и аналоговый указатель для оценки зарядных и разрядных характеристик цепей.

Прочный корпус прибора из ABS пластика позволяет использовать его в жестких условиях эксплуатации. Благодаря небольшим размерам прибор помещается в кармане. Индикатор состояния батарей заранее предупреждает об их разряде.

Особенности и преимущества мегаомметра Megger серии MIT200

Можно выбрать два или три диапазона испытательного напряжения, предоставляющие идеальное решение для испытаний в сетях до 1000 В.
Диапазон измерения сопротивления изоляции до 1000 МОм на всех диапазонах напряжения.
Функция автоматической разряда гарантирует, что все цепи после тестирования будут разряжены.
При тестировании изоляции в диапазоне 1000 В перед подачей испытательного напряжения выдается предупреждение.
Автоматическая проверка проводимости током 200 мА (в соответствии с международными требованиями) не требует нажатия на кнопку запуска тестирования
При проверке проводимости осуществляется измерение сопротивления до 100 Ом. Измерение в диапазоне 0-10 Ом осуществляется током больше 200 мА (в соответствии с международными стандартами).
Возможность учета и обнуления сопротивления кабелей до 9,99 Ом, таким образом возможно учесть сопротивление стандартных кабелей и щупов, а также щупов с предохранителями.
Звуковой сигнализатор проводимости
Звуковой сигнализатор проводимости используется для быстрой проверки кабелей и идентификации цепей, обеспечивая защиту при случайном контакте с цепями под напряжением.
Пороговое значение срабатывания звукового сигнала - 5 Ом.

Технические характеристики Megger MIT200

Режимы тестирования изоляции
Номинальное рабочее напряжение	1000В, 500В, 250В (постоянное)
Диапазон измерения сопротивления	10кОм – 1000MОм (любые измерения)
Напряжение тестирования (DC)	0% +25% от рабочего напряжения
Короткое замыкание ток	205 мА +10 мА -5 мА
Испытательный ток под напряжением	>1мА с мин. пропускным значением сопротивления изоляции, установленным согласно BS7671, HD384, IEC364 и VDE0413 часть 1
Тест проводимости / металлосвязь
Диапазон измерений	от 0,01Ом до 100Ом (от 0 до 50Ом на аналоговой шкале)
Напряжение разомкнутой цепи	5В ±1В
Короткое замыкание ток	205мА +10мА (-5мA) >18мА (10 – 100Ом)
Тест блокировка
Диапазон измерений	от 25В до 600В при 50/60Гц, DC
Погрешность (при t° 20°C)	от 25В до 450В AC/DC ±1% ±1 знак от 450В до 600В AC/DC ±2% ±1 знак
Автоматическое выключение	Автоматическое выключение срабатывает после 10 минут работы тестера в режиме ожидания
Общие характеристики
Рабочая температура	от -10°C до +55°C
Влажность	93% отн. влажность без конденсации при 40°C
Температура хранения	от -25°C до +65°C
Уровень пыле- влагозащищенности	IP40
Предохранители	Керамические, 500мА (F) 600В, 32 х 6мм, минимум HBC 50kА. Оповещение в случае отказа предохранителя.
Безопасность	Соответствует стандарту IEC61010-1 для Кат III 600В с изоляцией фазы относительно земли.
Автоматическая разрядка	По окончанию теста происходит автоматическая разрядка испытуемой цепи. Остающееся в цепи напряжение отображается на дисплее, что предоставляет возможность мониторинга процесса разрядки.
Источник питания	6 х 1,5В пальчикового типа IEC LR6 (АА щелочные).
Перезаряжаемые NiMH	Уровень батарей отображается постоянно в виде четырех-секционной столбиковой диаграммы.
Срок службы аккумулятора	3000 тестов подряд (время одного теста 5 сек)
Вес	530г ±3%
Размеры	195 х 98 х 40 мм
ЭМС (электромагнитная совместимость)	Отвечает стандарту IEC61326-1

Основные функции Megger серии MIT200

Измерение сопротивления изоляции до 1000Мом
Тестовые напряжения: 1000В, 500В, 250В (постоянное)
Тест проводимости на 200мА вплоть до 0,01Ом
Рабочий диапазон звукового сигнала <5Ом
Автоматический режим тестирования освобождает от необходимости нажимать кнопку запуска и оставляет обе руки свободными.
Предупреждение о напряжении в сети (индикатор напряжения) и блокировка теста
Аналоговое и цифровое отображение полученных результатов
Щелочные батареи или перезаряжаемые аккумуляторы
Рабочий диапазон температур от –10ºC до +55ºC
Категория безопасности CAT III 600В
Соответствие стандартам безопасности EN61010, EN61557

Применение мегаомметров Megger серии MIT200

Мегаомметрами Megger серии MIT200 пользуются компании-подрядчики на установку электрооборудования, в коммунальных службах и промышленном комплексе, а так же при эксплуатации и техническом обслуживании электрооборудования.
Серия тестеров изоляции и проводимости MIT200 идеально подходит для тестирования трансформаторов, двигателей, генераторов, распределительной аппаратуры, электропроводки в зданиях, бытовых электроприборов и электроинструментов, и т.д., а также стационарных кабельных систем.
Небольшой размер и малый вес тестеров делают их идеальными для инженеров, которым приходится носить их с собой в течение длительного времени.
Все приборы отвечают требованиям большинства международных стандартов, включая VDE0413 часть 1 и BS7671 (17-ая редакция IEE Wiring Regulations).
