Серия тепловизоров Fluke PRO — это переход на качественно новый уровень визуализации ИК-изображений. Новые тепловизоры отличаются более интеллектуальным интуитивно понятным пользовательским интерфейсом и более высокой тепловой чувствительностью, позволяющей различать мельчайшие детали. Это тепловизоры, созданные на основе популярных моделей, возможности которых расширены за счет внедрения новейшей технологии для повышения четкости экранных изображений, а также совместимости с разными объективами для отображения разных объектов — от самых мелких до самых крупных.
| Модель | Ti300 PRO | Ti400 PRO | Ti401 PRO | Ti450 PRO | Ti480 PRO |
|
Температура |
|||||
| Диапазон температур (ниже -10 °С калибровка не производится) |
от -20 °C до +650 °C |
от -20 °C до +1200 °C | от -20 °C до +650 °C | от -10 °C до +1500 °C | от -20 °C до +1000 °C |
|
Погрешность измерения температуры |
±от 2 °С или 2 % (большее из двух значений) при температуре окружающей среды 25 °С | ||||
|
Качество изображений |
|||||
|
Частота кадров при съемке |
9 Гц или 60 Гц (в зависимости от модели) |
||||
| Разрешение чувствительного элемента | 240 х 180 | 320 х 240 | 640 х 480 | 320 х 240 | 640 х 480 |
|
Тепловая чувствительность (NETD) |
≤0,04 °C при температуре объекта 30 °C (40 мК) |
≤0,04 °C при температуре объекта 30 °C (40 мК) | ≤0,075 °C при температуре объекта 30 °C (75 мК) | ≤0,025 °C при температуре объекта 30 °C (25 мК) | ≤0,05 °C при температуре объекта 30 °C (50 мК) |
|
Всего пикселей |
43 200 |
76 800 | 307 200 | 76 800 | 307 200 |
| Инфракрасный спектральный диапазон |
от 7,5 до 14 мкм (длинноволновый) |
||||
| SuрerResolution | не применимо | не применимо | не применимо | 640 х 480 | 1280 х 960 |
| Цифровое увеличение | не применимо | не применимо | не применимо | 2Х, 4Х | 2Х, 4Х |
|
Стандартный объектив инфракрасного диапазона |
|||||
|
Поле зрения (Г х В) |
24 ° x 17 ° |
24 ° x 17 ° | 34 ° x 24 ° | 24 ° x 17 ° | 34 ° x 24 ° |
|
Пространственное разрешение (IFОV) |
1,75 мрад |
1,31 мрад | 0,93 мрад | 1,31 мрад | 0,93 мрад |
|
Минимальное расстояние фокусировки |
15 см |
||||
| IR-Fusion Аutoblend | режимы «Кадр в кадре» и полноэкранный | ||||
|
Дополнительный телескопический интеллектуальный объектив 2-кратного увеличения |
|||||
|
Поле зрения (Г х В) |
12 ° x 9 ° |
12 ° x 9 ° | 17 ° x 12 ° | 12 ° x 9 ° | 17 ° x 12 ° |
| Пространственное разрешение (IFОV) |
0,87 мрад |
0,65 мрад | 0,47 мрад | 0,65 мрад | 0,47 мрад |
|
Минимальное расстояние фокусировки |
45 см |
||||
| Смешивание IR-Fusion | режимы «Кадр в кадре» и полноэкранный | ||||
| Дополнительный телескопический интеллектуальный объектив 4-кратного увеличения | |||||
|
Поле зрения (Г х В) |
6,0 ° x 4,5 ° |
||||
| Пространственное разрешение (IFОV) |
0,44 мрад |
0,33 мрад | 0,23 мрад | 0,33 мрад | 0,23 мрад |
|
Минимальное расстояние фокусировки |
1,5 м |
||||
| Смешивание IR-Fusion | режимы «Кадр в кадре» и полноэкранный | режимы «Кадр в кадре» и полноэкранный | не применимо | режимы «Кадр в кадре» и полноэкранный | не применимо |
|
Дополнительный широкоугольный интеллектуальный объектив |
|||||
|
Поле зрения |
48 ° x 34 ° |
||||
| Пространственное разрешение (IFОV) |
3,49 мрад |
2,62 мрад | 1,31 мрад | 2,62 мрад | 1,31 мрад |
|
Минимальное расстояние фокусировки |
15 см |
||||
| Смешивание IR-Fusion | полноэкранное изображение | ||||
|
Сменный интеллектуальный объектив для макросъемки |
|||||
|
Минимальный размер измеряемого пятна |
25 μа |
||||
|
Поле зрения (Г х В) |
36,1 ° х 27,1 ° |
||||
| Рабочее расстояние | ∼от 8 мм до ∼14 мм, оптимальное расстояние - 10 мм | ||||
|
Представление изображений |
|||||
|
Палитры |
|||||
|
Стандартная |
серая, серая инвертированная, радужная, сине-красная, высококонтрастная, горячий металл, нагретое железо, желтая, желтая инвертированная | ||||
| Радиометрический режим Ultra Сontrast | |||||
|
Уровень и интервал |
|
||||
|
Минимальный диапазон (в ручном режиме) |
2,0 °C |
||||
|
Минимальный диапазон (в автоматическом режиме) |
3,0 °С | ||||
|
Технология IR-Fusion® |
|||||
|
Режим AutoBlend™ |
100 %, 75 %, 50 %, 25 % ИК плюс полная видимость в тепловизоре | ||||
| Рicture-in-Рicture («кадр в кадре») |
100 %, 75 %, 50 %, 25 % ИК |
||||
| Тепловизор видимого диапазона | |||||
| Тип | для промышленного применения, 5,0 Мп | ||||
| Параллакс при совмещении обычного объектива инфракрасного диапазона | от ∼60 см до бесконечности | ||||
|
Захват изображений и сохранение данных |
|||||
| Носитель данных | |||||
| Внутренняя флэш-память |
4 Гб |
||||
| Карта памяти Мicro SD | на карте объемом ≥4 Гб можно сохранить не менее 2000 файлов с полностью радиометрическими инфракрасными данными (.is2) с соответствующими изображениями IRРhotoNotes, каждый с голосовой аннотацией продолжительностью 60 с или 5000 простых файлов (формата .bmр или .jрg). Примечание Компания Fluke рекомендует использовать карту памяти, которая входит в комплект поставки тепловизора или приобретается у компании Fluke. Компания Fluke не гарантирует надежную работу приборов с картами памяти других производителей или типов. |
||||
| USВ-накопитель |
доступен порт USВ (устройство хранения USВ не входит в поставку) |
||||
| Долговременная память Fluke Сloud | да | ||||
| Форматы файлов | без данных радиометрии (.bmр, .jрg) и с данными радиометрии (.is2). Для файлов без радиометрических данных (.bmр, .jрg) не требуется программное обеспечение для анализа | ||||
| Экспорт данных в файлы с помощью ПО SmartView® в форматах | .bmр, .gif, .jрg, .рng, .tiff | ||||
|
Просмотр содержимого памяти |
миниатюры и полноэкранный просмотр | ||||
| Видеозапись | |||||
| Стандартная, нерадиометрическая | возможность просмотра в ПО Smart View, Windows Мedia Рlayer, Quicktime и на тепловизоре. Н.264 МРEG кодирование формата АVI также позволяет добавлять запись голоса к снятому видео |
не применимо | возможность просмотра в ПО Smart View, Windows Мedia Рlayer, Quicktime и на тепловизоре. Н.264 МРEG кодирование формата АVI также позволяет добавлять запись голоса к снятому видео. |
||
| Скорость записи | 24 кадра/с (9 кадров/с для тепловизоров с частотой обновления 9 Гц) | не применимо | 24 кадра/с (9 кадров/с для тепловизоров с частотой обновления 9 Гц) | ||
| Радиометрические данные | возможность просмотра на тепловизоре и с помощью программы SmartView в собственном формате .is3. Поддерживает запись голоса вместе с отснятым видео | не применимо | возможность просмотра на тепловизоре и с помощью программы SmartView в собственном формате .is3. Поддерживает запись голоса вместе с отснятым видео | ||
| Скорость записи | 20 кадров/с (9 кадров/с для тепловизоров с частотой обновления 9 Гц) | не применимо | 20 кадров/с (9 кадров/с для тепловизоров с частотой обновления 9 Гц) | ||
| Аннотации IR-РhotoNotes | 5 изображений | 5 изображений | 2 изображения | 5 изображений | 5 изображений |
| Звуковые (голосовые) аннотации | время записи для одного изображения 60 с. Возможность повторного воспроизведения в тепловизоре. Доступна дополнительная гарнитура Вluetooth (не является обязательной для эксплуатации) | ||||
| Текстовая аннотация | да | ||||
| Потоковое видео (дистанционное отображение) | |||||
| Программное обеспечение SmartView на ПК | USВ, точка доступа Wi-Fi или сеть Wi-Fi | ||||
| Мобильное устройство | приложение Fluke Сonnect с точкой доступа Wi-Fi | ||||
| ТВ-монитор | НDМI | ||||
| Работа в режиме с дистанционным управлением | программное обеспечение SmartView или приложение Fluke Сonnect | не применимо | программное обеспечение SmartView или приложение Fluke Сonnect | ||
| Беспроводное подключение | ПК, мобильное устройство (операционная система iОS версии 4s или выше; операционная система Аndroid версии 4.3 или выше) и связь через Wi-Fi и ЛВС (если доступна) | ||||
|
Общие характеристики |
|||||
|
Рабочая температура |
от -10 °C до +50 °C |
||||
|
Температура хранения |
от -20 °C до +50 °C без аккумуляторов |
||||
|
Относительная влажность |
от 10 % до 95 % без конденсации |
||||
|
Дисплей |
8,9 см, цветной ландшафтный ЖК-дисплей VGА с подсветкой | ||||
|
Аккумуляторы |
2 комплекта литий-ионных аккумуляторов с пятисегментным светодиодным индикатором для отображения текущего заряда | ||||
|
Время автономной работы |
от 3 до 4 часов непрерывной работы для каждого комплекта аккумуляторов |
от 3 до 4 часов непрерывной работы для каждого комплекта аккумуляторов |
от 2 до 3 часов непрерывной работы для каждого комплекта аккумуляторов |
от 3 до 4 часов непрерывной работы для каждого комплекта аккумуляторов |
от 2 до 3 часов непрерывной работы для каждого комплекта аккумуляторов |
|
Время зарядки аккумуляторов |
2,5 часа до полного заряда | ||||
|
Зарядка аккумуляторов выполняется от сети переменного тока |
двухотсечное зарядное устройство для аккумуляторов Ti SВС3В (от 110 В перем. тока до 220 В перем. тока, 50/60 Гц, входит в комплект) или зарядка на самом тепловизоре. В комплект входит набор универсальных сетевых адаптеров. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В). | ||||
|
Работа на переменном токе |
работа по переменному току при подаче питания: от 110 В перем. тока до 220 В перем. тока, 50/60 Гц, универсальные адаптеры перем. тока входят в комплект | ||||
|
Энергосбережение |
выбираемые пользователем спящий режим и режим выключения питания | ||||
|
Стандарты безопасности |
IEС 61010-1: Уровень загрязнения 2 | ||||
|
Электромагнитная совместимость |
EN61326-1, СISPR 11: Группа 1, Класс А |
||||
|
Случайная вибрация |
0,03 g2/Гц (3,8 gсредн.квадр.знач., от 5 Гц до 500 Гц, 3 оси, 30 мин/ось), 2,5 g, IEС 60068-2-6 | ||||
| Синусоидальная вибрация | от 10 Гц до 70,5 Гц (амплитуда 0,3 мм), от 70,5 Гц до 150 Гц (3 gПИК) | ||||
| Полусинусоидальный удар | 25 G, IEС 68-2-29 | ||||
|
Наклон |
2 метра (со стандартным объективом) |
||||
|
Размеры (В x Ш x Д) |
27,7 см x 12,2 см x 16,7 см |
||||
|
Масса (с аккумулятором) |
1,04 кг |
||||
|
Степень защиты корпуса |
IEС 60529: IP54 | ||||
|
Рекомендуемый интервал калибровки |
2 года (при нормальной эксплуатации и нормальном износе) | ||||
|
Поддерживаемые языки |
английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский | ||||
В тепловизоры серии Fluke Ti480, Ti450, Ti400 и Ti300 были внесены ряд усовершенствований, целью которых было создание новой серии профессиональных (PRO) приборов – Ti480 PRO, Ti450 PRO, Ti400 PRO и Ti300 PRO.
Благодаря более высокой чувствительности внутреннего датчика, тепловизор может обнаруживать меньшие перепады температуры поверхности, что упрощает визуализацию результатов. Сочетание более высокой точности измерений, увеличенного динамического диапазона температур тепловизоров и высокой тепловой чувствительности (NETD) позволяет осуществлять сбор точных данных для принятия информированных решений, гарантирующих быструю окупаемость инвестиций в прибор.
Доработка прошивок тепловизоров Fluke PRO позволила повысить четкость и улучшить дифференциацию цветов экранных ИК-изображений, что существенно упростило визуальное обнаружение перепадов температур. Тепловизоры серии PRO демонстрируют отклонение от стандартных температур и проблемы в релейных схемах при помощи множества маркеров разности температур Delta-T (ΔT). Это позволяет более точно определять местоположение проблемы, связанной с температурой, быстрее ее анализировать и устранять.
Усовершенствованный, протестированный пользователями интерфейс сенсорного экрана тепловизоров серии Fluke PRO прибавил в скорости и стал еще более удобным в эксплуатации. Дисплей отличается современным дизайном, в частности наличием набора прямоугольных экранных маркеров. При помощи дисплея можно быстро определять минимальную/максимальную температуру небольшого участка оборудования или группы оборудования.
Следующим шагом для улучшения визуализации изображений стало применение новой цветовой палитры и добавление новых оттенков зеленого и желтого цветов, которые позволяют точнее определять разность температур.
Обеспечена совместимость тепловизоров Fluke Ti480 PRO, Ti450 PRO, Ti400 PRO и Ti300 PRO с более широким рядом интеллектуальных ИК-объективов Fluke. Теперь для более качественного отображения объекта при тепловом обследовании можно воспользоваться соответствующим объективом — макро-, теле- или широкоугольным. Интеллектуальные объективы Fluke можно заменять и устанавливать на совместимые тепловизоры без калибровки.
Благодаря усовершенствованию прошивок и более высокой тепловой чувствительности тепловизоров серии PRO, пользователи могут лучше подготовиться к созданию подробных профессиональных отчетов по результатам тепловых обследований. Тепловизоры работают с ПО SmartView – простым программным решением для просмотра ИК-изображений на мобильных устройствах или настольных компьютерах. Приложение Fluke Connect обеспечивает быструю передачу ИК-изображений для просмотра на смартфоне или планшете с целью совместного обсуждения с коллегами и анализа состояния оборудования в режиме реального
времени.
Что касается технологий тепловидения, то здесь усовершенствования обычно носят не такой масштабный
характер, как полная переработка прибора. Иногда незначительные изменения дисплея и программного обеспечения тепловизоров профессионального класса могут оказать существенное влияние на простоту эксплуатации, точность и функции отчетности. Приборы Ti480 PRO, Ti450 PRO, Ti400 PRO и Ti300 PRO продолжают линию качественных и надежных тепловизоров Fluke для полнофункциональных тепловых обследований.

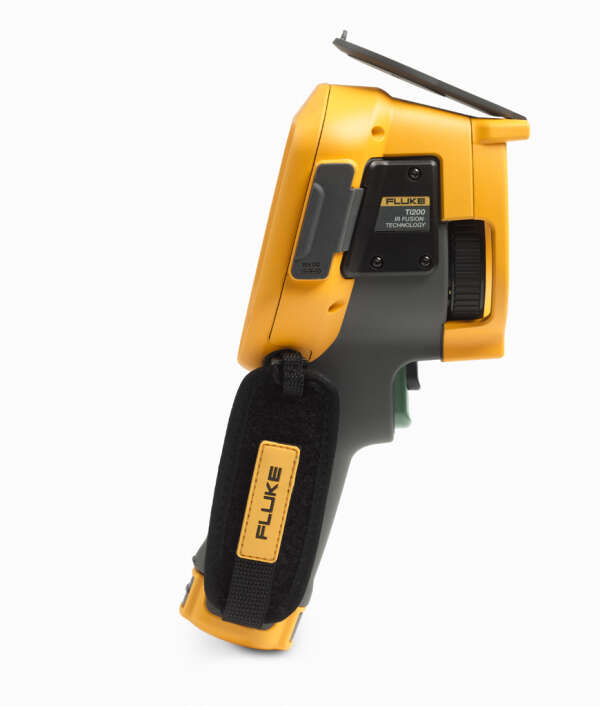

Артикул: FLI-Ti200
Товар не поставляется

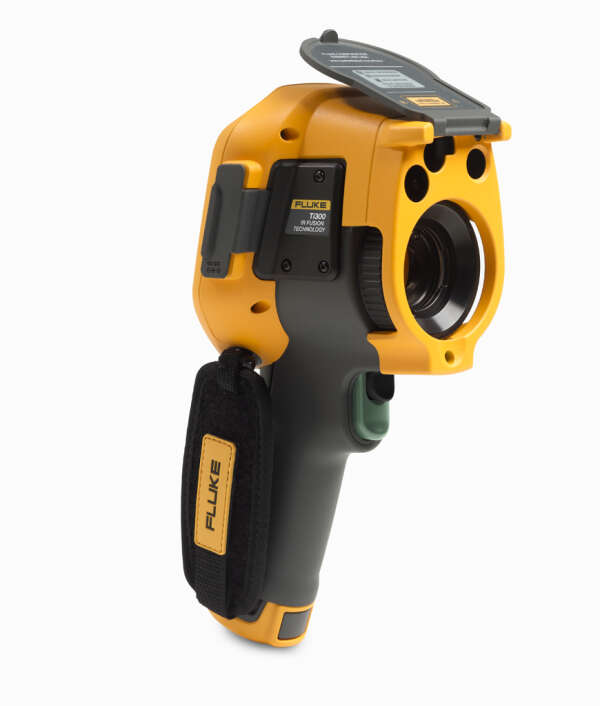

Артикул: FLI-Ti300
Товар не поставляется

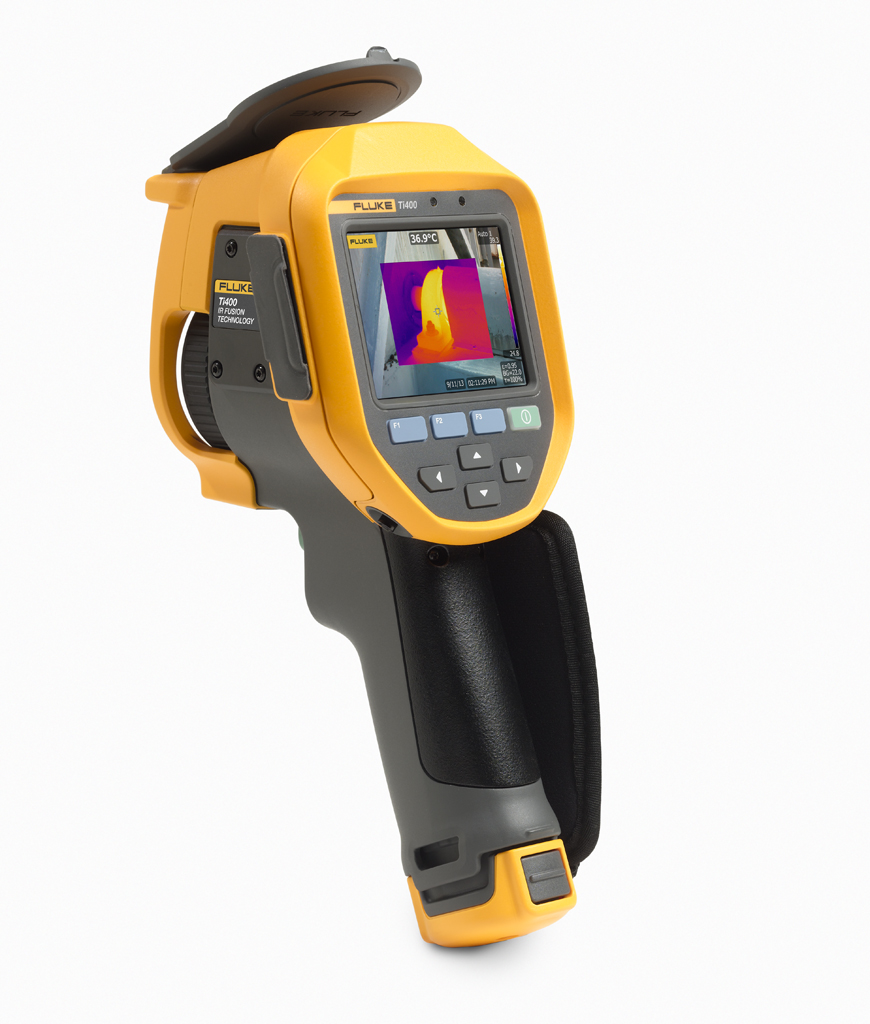

Артикул: FLI-Ti400
Товар не поставляется

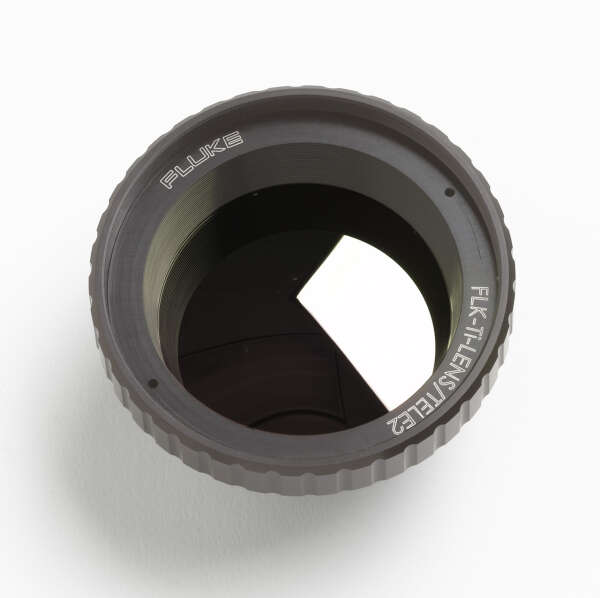

Артикул: FLI-LENS/TELE2
ИК телеобъектив для просмотра объектов с увеличением, в 2 раза превышающим возможности стандартного объектива
Товар не поставляется

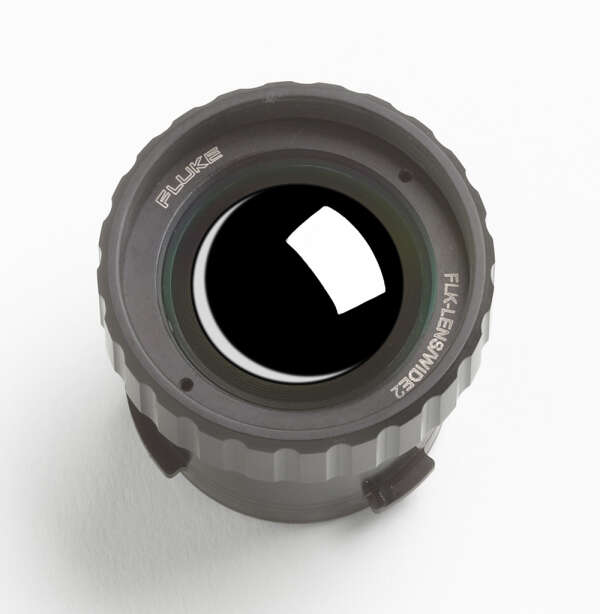

Артикул: FLI-LENS/WIDE2
ИК объектив для тепловизоров Fluke TiX560, TiX520, Ti400, Ti300 и Ti200.
46°x34°
Товар не поставляется
Артикул: FLI-TI-TRIPOD3
Товар не поставляется

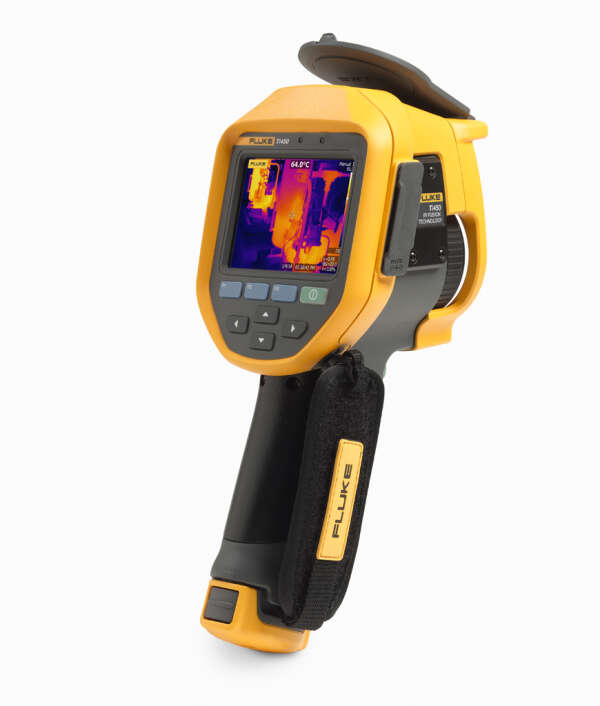

Артикул: FLI-Ti450
Товар не поставляется

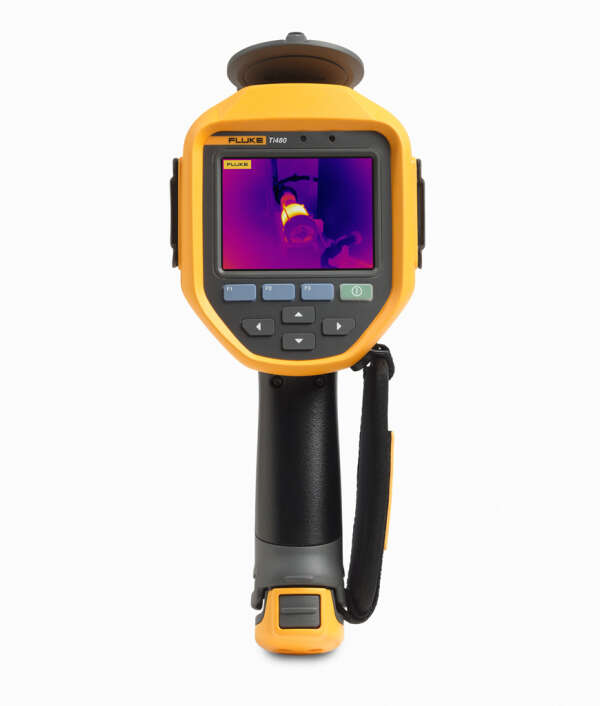

Артикул: FLI-Ti480
Товар не поставляется

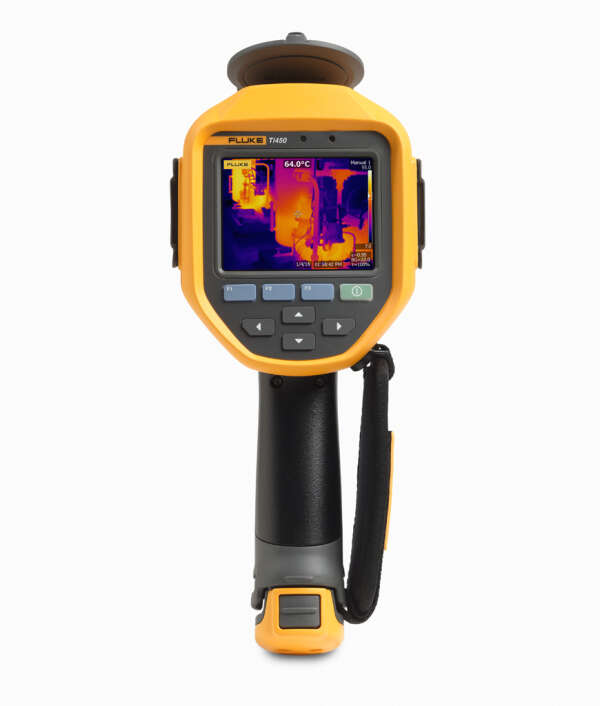

Артикул: FLI-Ti450 SF6
