Артикул: 3Z-RFV-2000
Цена:
Средний срок поставки: 14-18 недель
Дополнительные услуги:

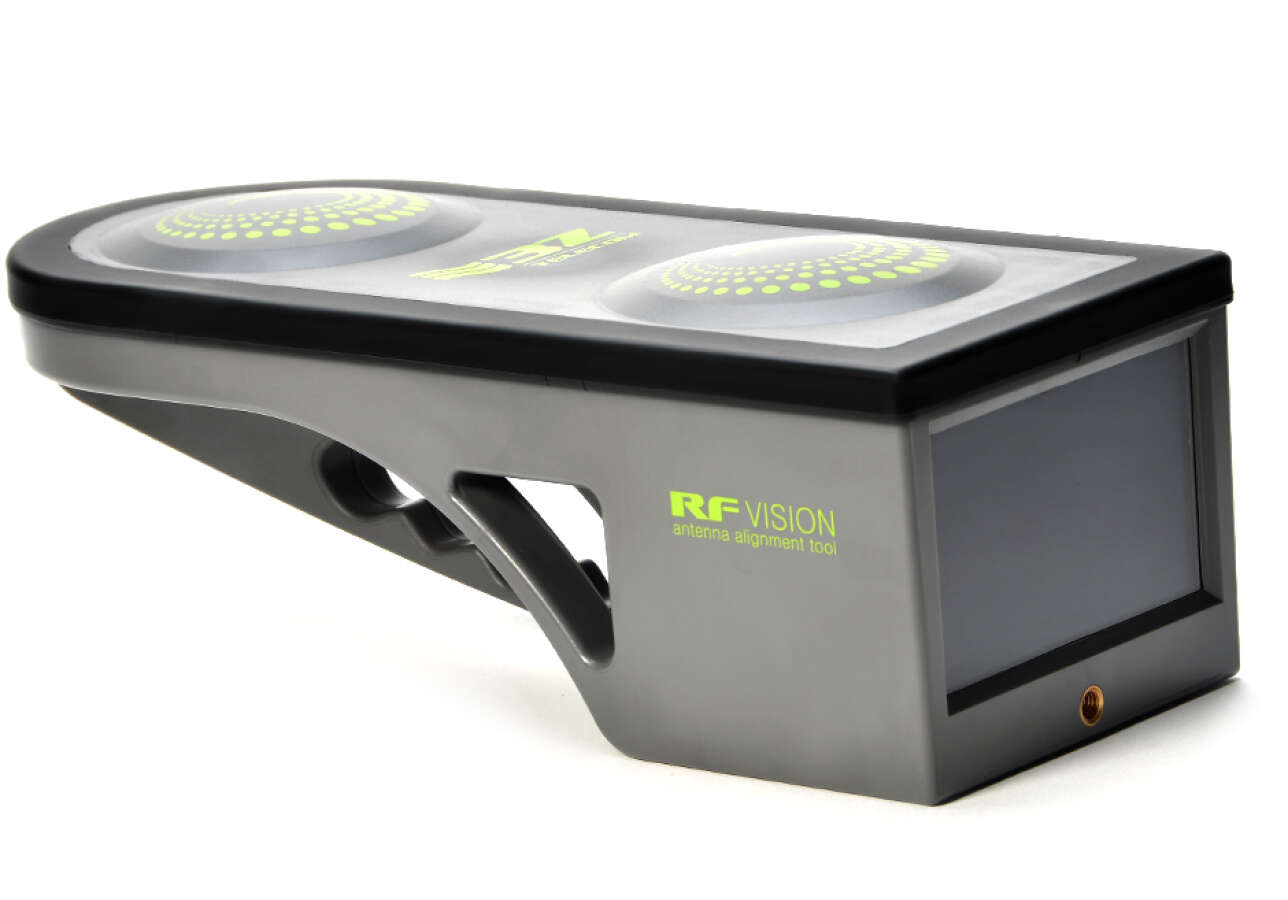

VIAVI 3Z-RFV-2000 - прибор RF Vision (3Z Telecom) для точного измерения азимута, наклона, координат и высоты над уровнем моря направленных антенных систем (включая 5G).
>>> Посмотреть все доступные комплекты, аксессуары и комплектующие
RF Vision заменяет собой следующие устройства – компас, дальномер и GPS-приемник, что облегчает процесс юстировки антенн. Также RF Vision лишен недостатка, присущего магнитным аналоговым и цифровым компасам он не подвержен влиянию со стороны металлоконструкций и всегда показывает азимут относительно истинного севера. RF Vision может быть использован везде, где доступен сигнал спутниковых систем GPS/GLONASS.

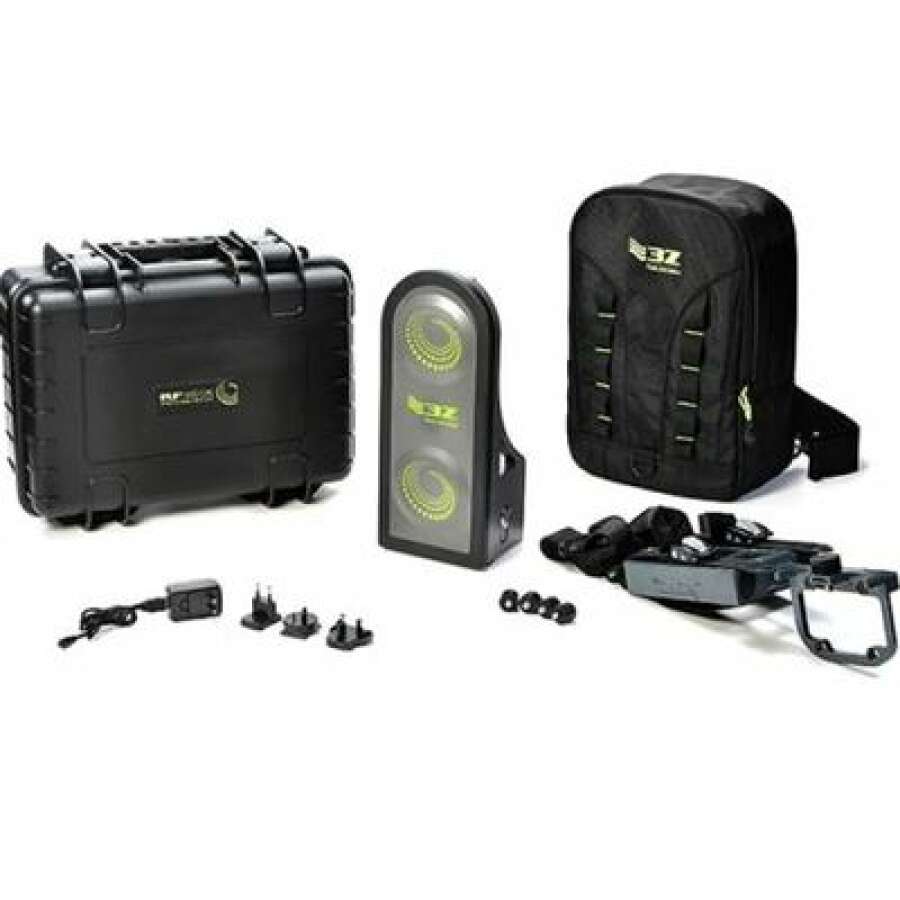

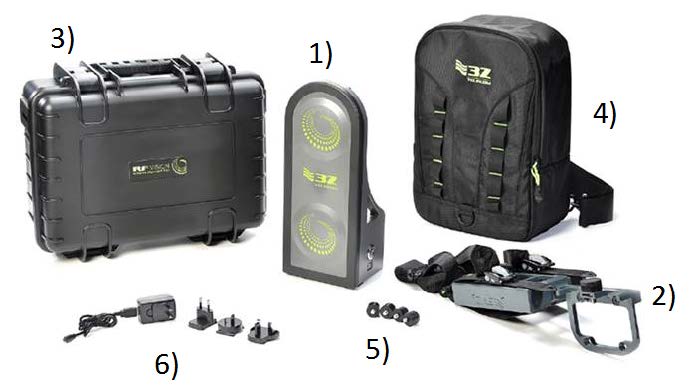

1) Юстировщик антенн RF Vision - 1шт
2) Универсальные антенные зажимные стропы, D=76,2см (3Z-RFV-BRK-SC2F) - 1шт
3) Жесткий, влагозащитный кейс для транспортировки RF Vision (3Z-RFV-CSE-HARD) - 1шт
4) Влагозащищенный рюкзак для переноски RF Vision и струбцины (3Z-RFV-BAG-SOFT) - 1шт
5) Набор из 4-х резиновых бамперов M4 к универсальному креплению, для юстировки микроволновых антенн (стропы не включены) (3Z-RFV-BMP-FSET) - 1шт
6) Зарядное устройство с кабелем Micro USB и набором штекеров под различные стандарты розеток (3Z-RFV-PWR-CHRG) - 1шт
*лицензия 3Z-RFV-CAMD не входит в комплект поставки и заказывается отдельно.
3Z-RFV-CAMD - Лицензионный ключ на использование камеры RF Vision (заказывается с прибором)
3Z-RFV-CAML - Лицензионный ключ на использование камеры RF Vision (заказывается отдельно от прибора)
Габариты и вес:
Длина: 338 мм;
Ширина: 141 мм;
Высота: 118 мм;
Вес: 1.9 кг.
Точность измерений:
Азимут*: 0.5° СКО;
Угол тангажа (тилт): ± 0.1°;
Угол крена (ролл): ± 0.1°;
Горизонтальное положение (при использовании системы WAAS): 0.25 м СКО;
Высота: 1 мм (с использованием дальномера 3ZRFA-LRF).
Навигационная система:
Тип приемника: Dual-Frequency, Multi-GNSS;
Система дифференциальной коррекции: SBAS (WAAS);
Каналы: 744;
Чувствительность приемника: -142 дБм с ослаблением многолучевости и подавлением помех;
SBAS трекинг: 3-Channel, Parallel Tracking;
Спутниковые системы: GPS, GLONASS, BEIDU**, GALILEO**.
Условия использования:
Рабочие температуры: от -20 до +60 °С
Уровень защищенности: IP65
Батарея:
Тип: Li-Ion
Время работы: 6-8 часов
Примечания:
* – зависит от уровня многолучевости, количества видимых спутников, геометрии спутников и
ионосферной активности.
** – добавляются по запросу клиента.
Принцип работы VIAVI (3Z Telecom) RF Vision основан на использовании двух раздельных антенн установленных в приборе, принимающих сигналы навигационных систем GPS и GLONASS. Путем сравнения сигналов с разнесенных антенн RF Vision определяет азимут, в направлении которого он ориентирован. Также с помощью сигналов GPS и GLONASS прибор определяет свои координаты и высоту относительно уровня моря. RF Vision оснащен датчиками горизонтального положения, которые позволяют измерять значения угла тангажа (тилт) и угла крена (ролл).

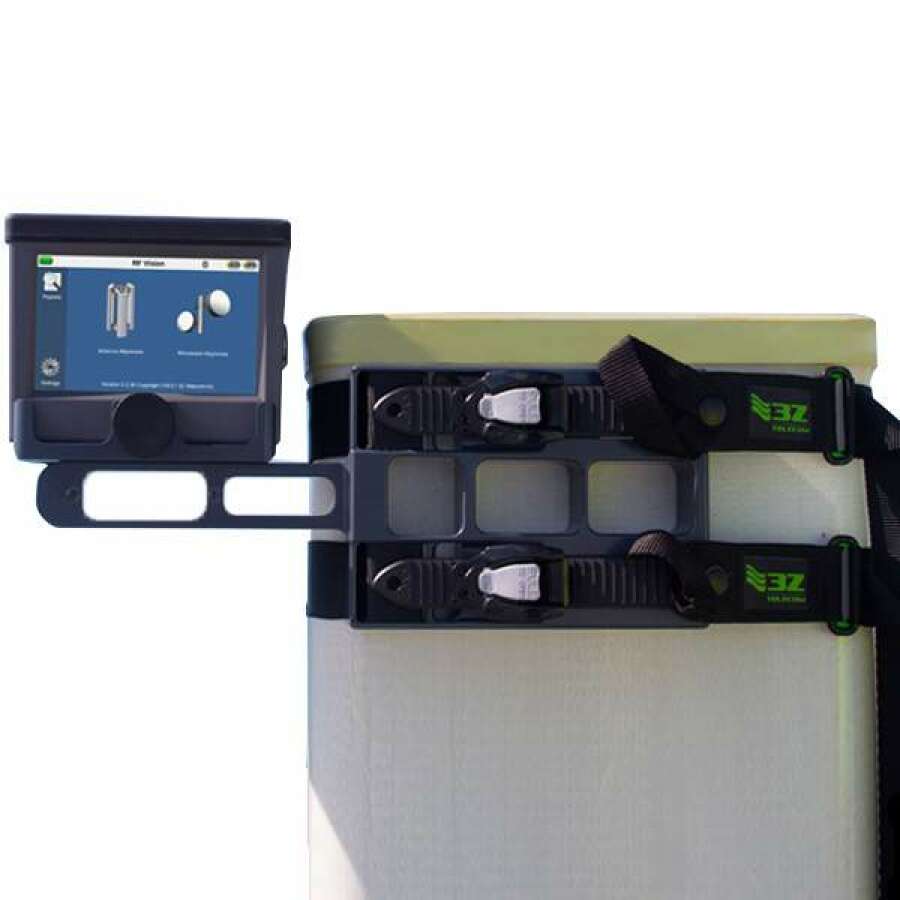

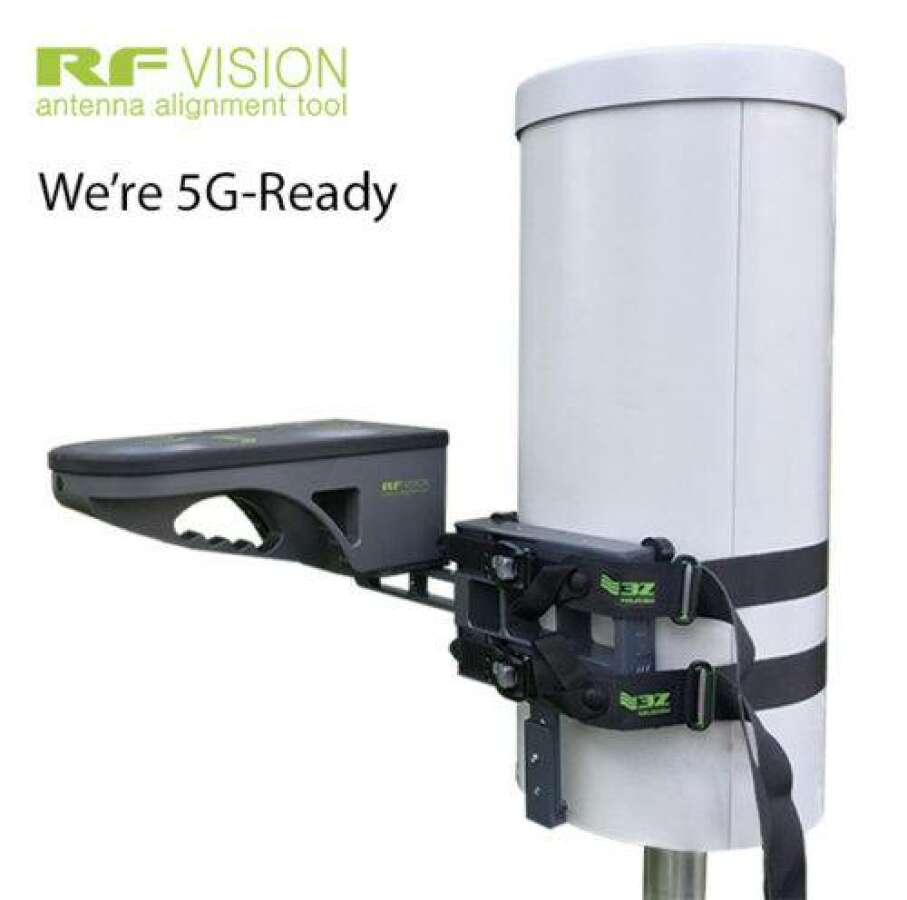

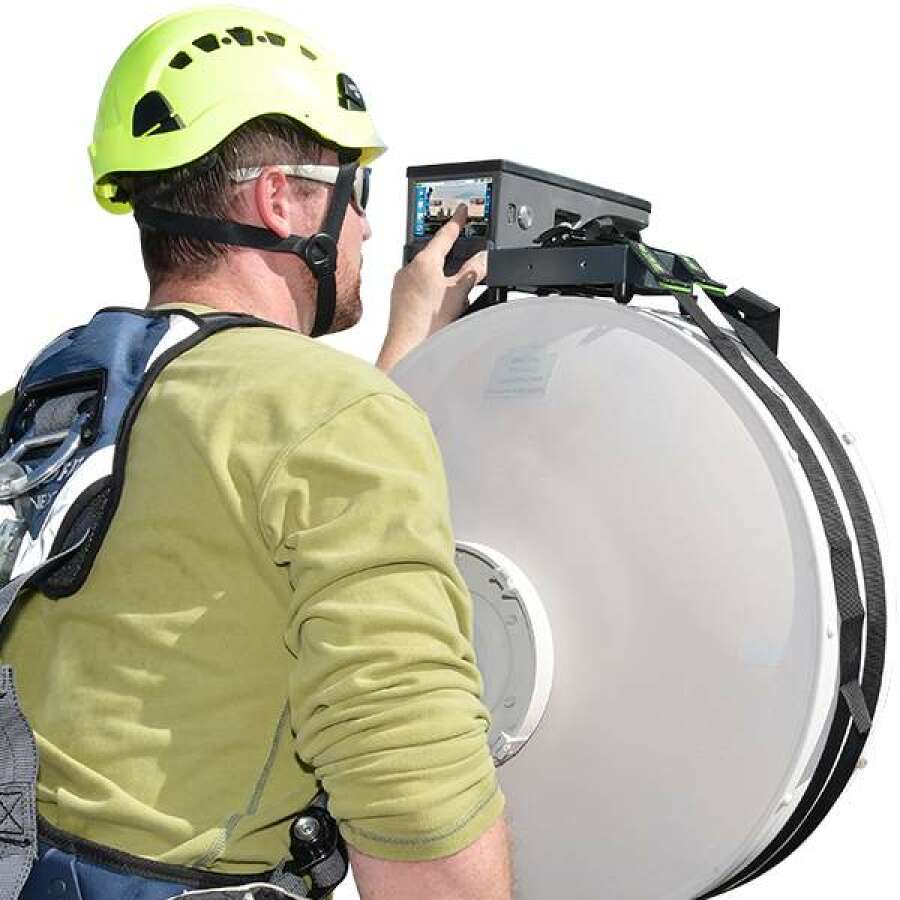

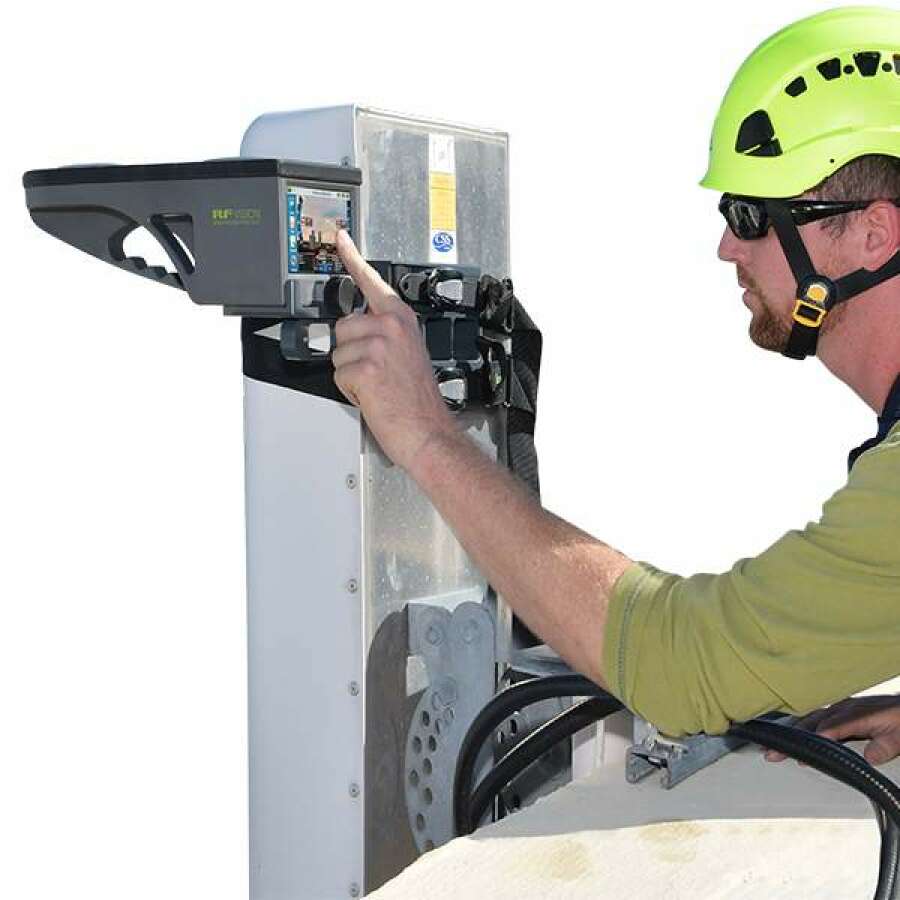

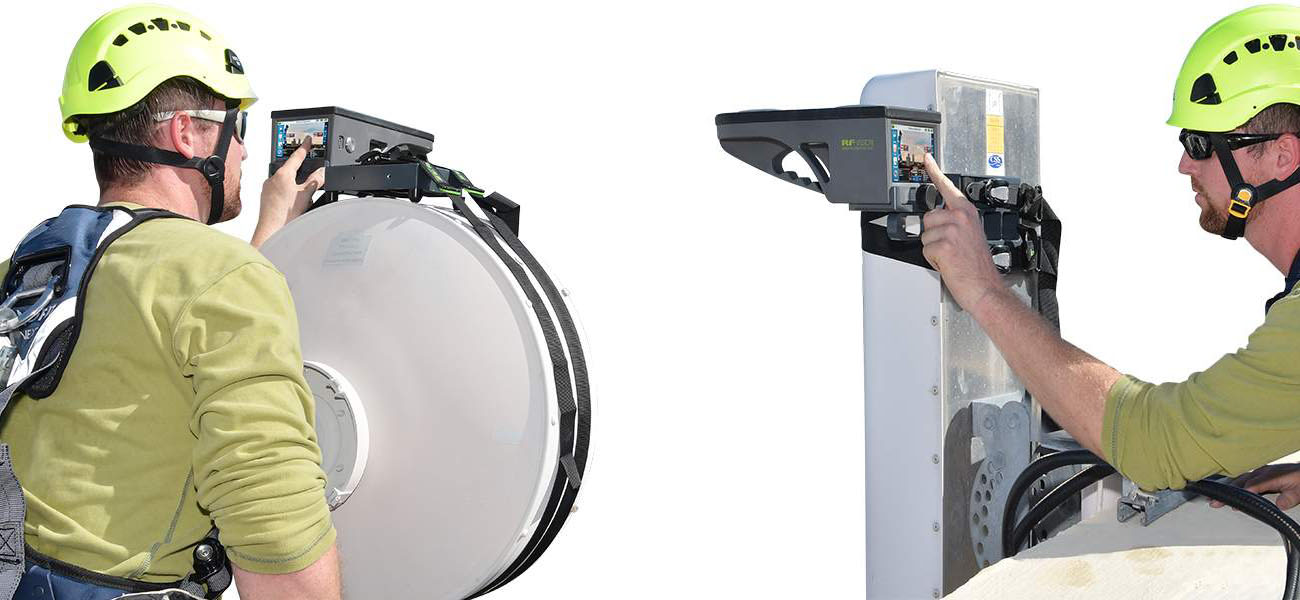

Прибор RF Vision закрепляется с помощью универсального крепления на антенну таким образом, чтобы его азимут и углы тангажа и крена совпадали с этими же показателями у антенны. После этого прибор фиксирует текущие значения этих показателей и выполняется юстировка антенны.
Для начала работы с прибором, в его настройках нужно указать координаты и высоту установки второй антенны, на которую монтажник хочет настроить свою. После чего на экране прибора появятся два индикатора в виде "прицела", красный индикатор - это удалённая антенна, жёлтый индикатор - это своя антенна, на которой в данный момент установлен RF Vision. Чтобы точно выставить направленность антенн друг на друга, нужно совместить оба индикатора, регулируя наклон и разворот настраиваемой антенны с помощью её регулировочного крепления. Когда оба индикатора сойдутся правильно, они станут зелёными.

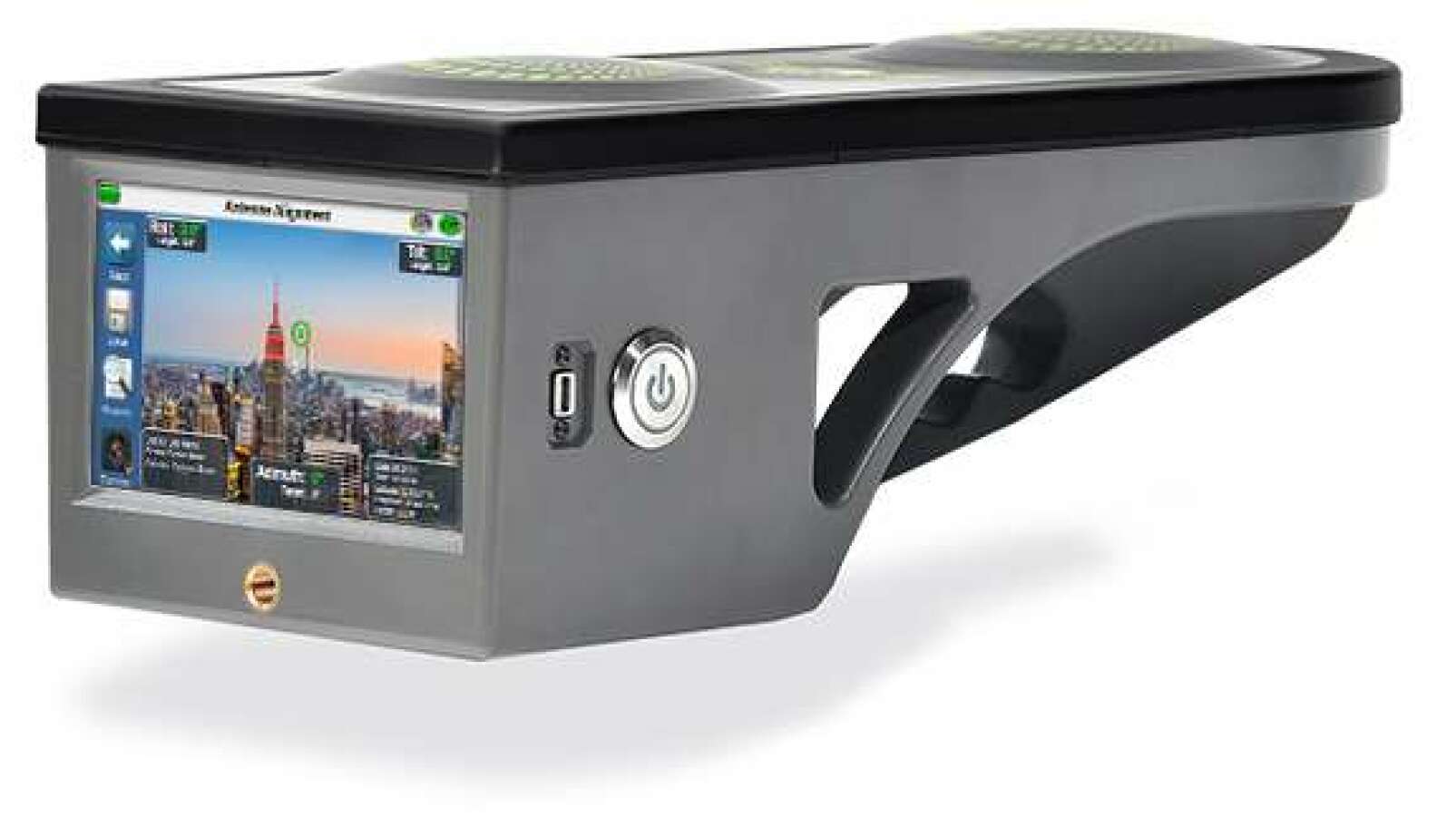

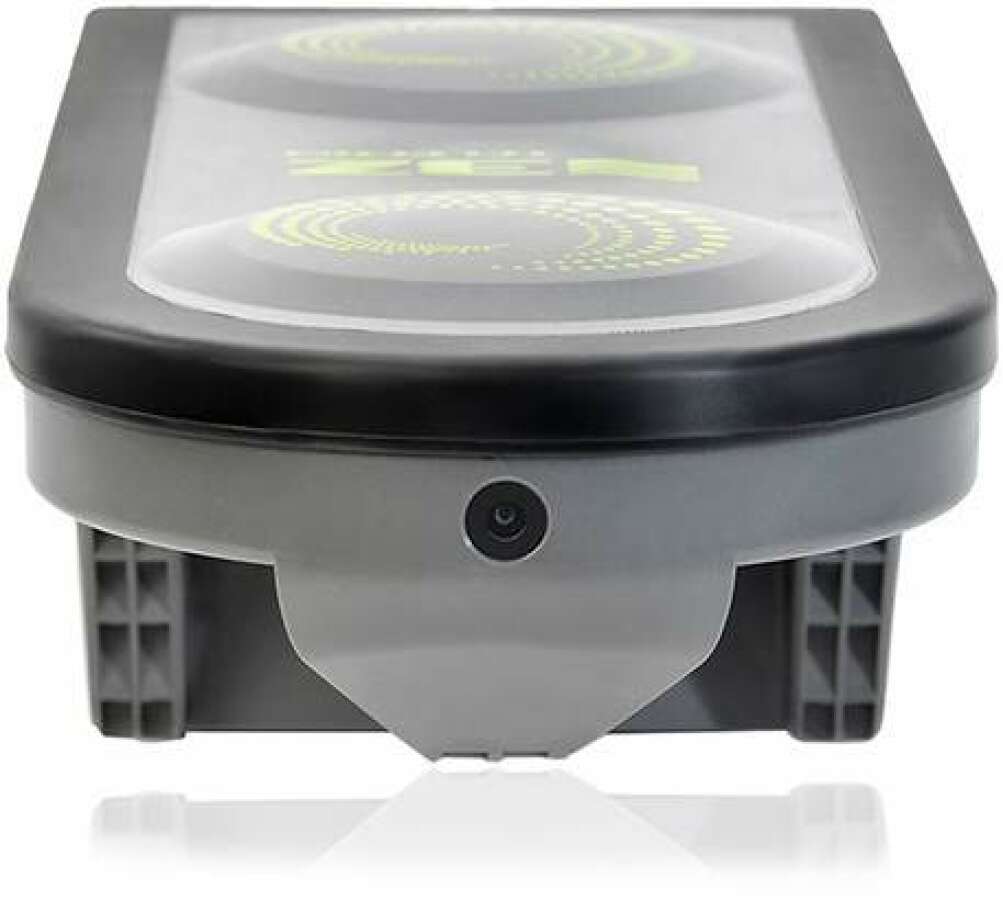

RF Vision оснащен HD-камерой, которая отображает на сенсорный ЖК-дисплей в режиме реального времени объекты, расположенные в направлении азимута антенны.
Важно знать, что если в приборе, при его приобретении, не была установлена лицензия на использование камеры RF Vision (3Z-RFV-CAMD*) то пользователь вместо реального изображения с камеры будет видеть условное обозначение местности, но индикаторы, указывающие направление удалённой и настраиваемой антенн, всё же будут отображаться!
*лицензия 3Z-RFV-CAMD не входит в комплект поставки и заказывается отдельно.
3Z-RFV-CAMD - Лицензионный ключ на использование камеры RF Vision (заказывается с прибором)
3Z-RFV-CAML - Лицензионный ключ на использование камеры RF Vision (заказывается отдельно от прибора)
Изображение с экрана сохраняется в виде фотографии в отчет. Управление инструментом осуществляется через сенсорный ЖК-дисплей, что позволяет работать с инструментом одной рукой после закрепления его на антенне.
