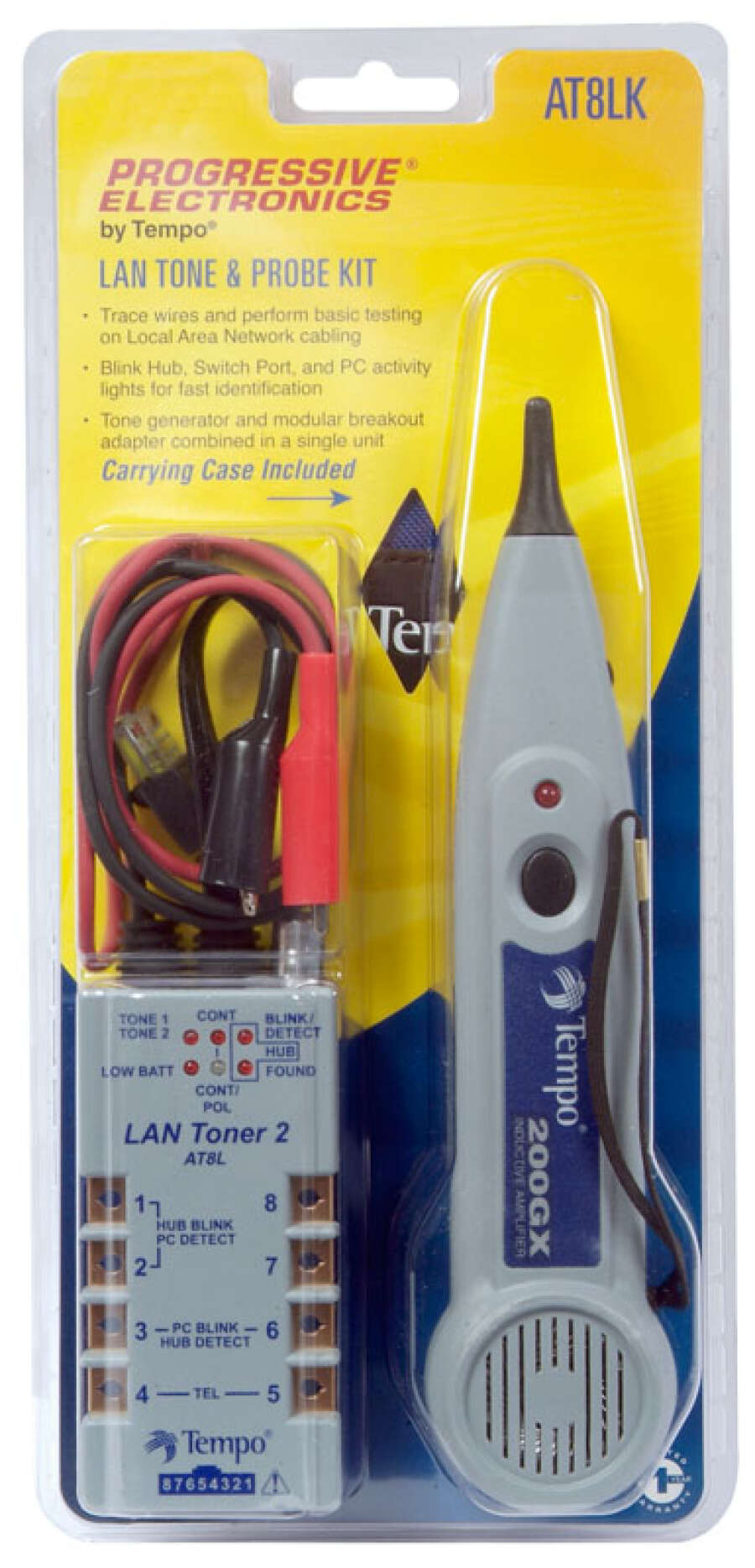

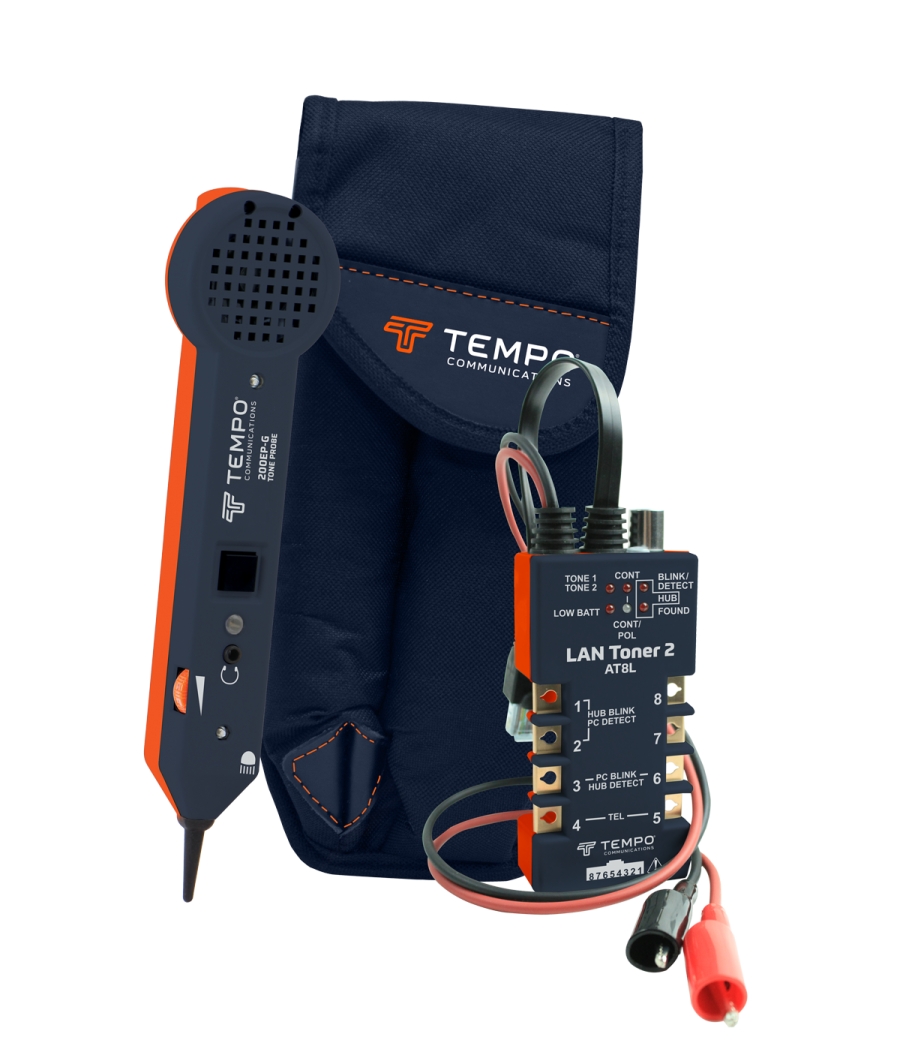

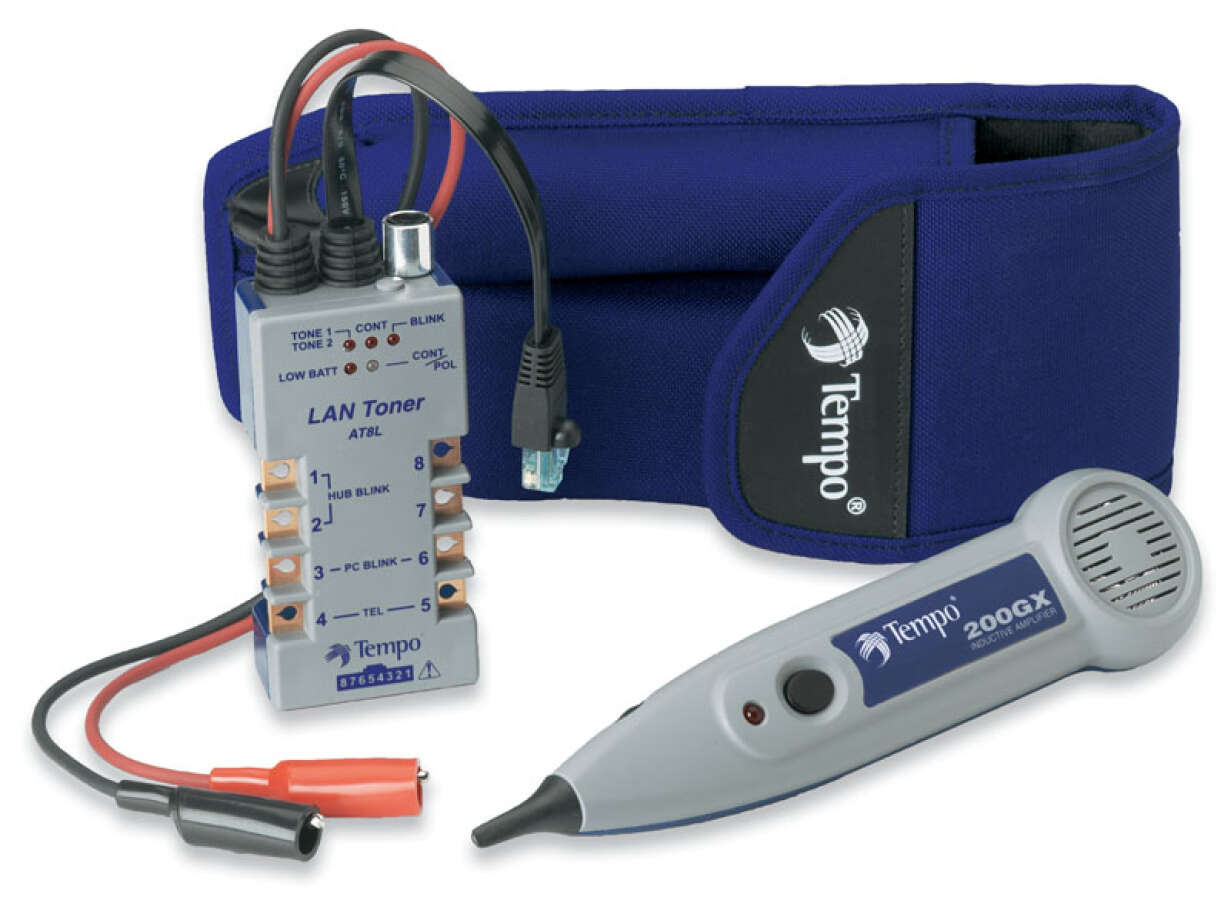

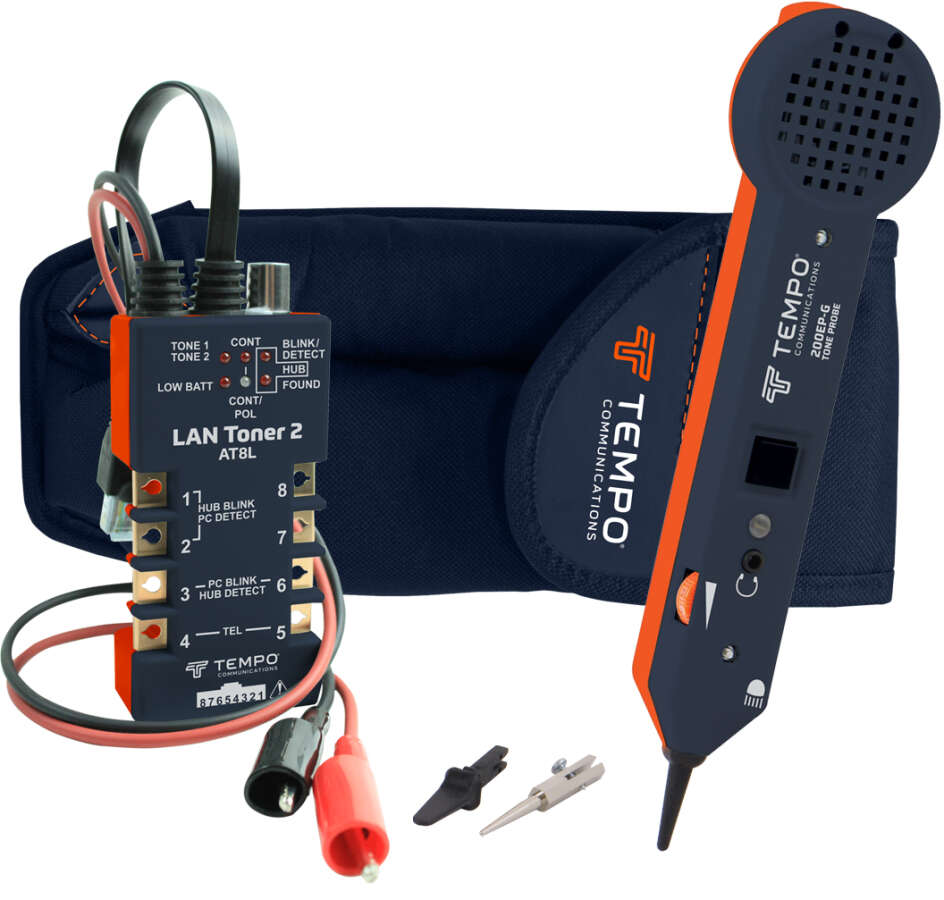

Greenlee AT8LK - тестовый набор с клеммной колодкой

• поиск порта коммутатора путем зажигания светодиодного индикатора его активности а также при помощи идентификации тонального сигнала индуктивным щупом;
• идентификация нужной пары или порта на кроссе;
• отбор кабелей из пучка;
• поиск сетевого устройства (компьютера) путем зажигания светодиодного индикатора активности его сетевой карты а также при помощи идентификации тонального сигнала индуктивным щупом;
• проверка наличия в розетке питающего напряжения сети Ethernet;
• определение наличия сервиса голосовой связи в линии;
• определение полярности телефонной линии;
• определение наличия короткого замыкания / целостности цепи;
• организация канала служебной связи (подача питающего напряжения 4,2 В для микрофона тестовой телефонной трубки);
• сопряжение с гарнитурой и тестовой телефонной трубкой;

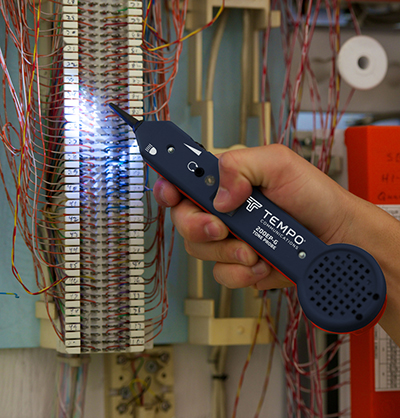

• подсветка рабочего пространства при отборе пар, посредством вмонтированного в индуктивный щуп светодиода;
• звуковая и визуальная индикация уровня принимаемого индуктивным щупом сигнала;
• мощность сигнала генератора 8 дБм;
• защита по напряжению выводов генератора: 60В;
• индикация разряда батареи питания;
• клемная колодка для подключения к любой паре без разборки розетки RJ45

Органы управления

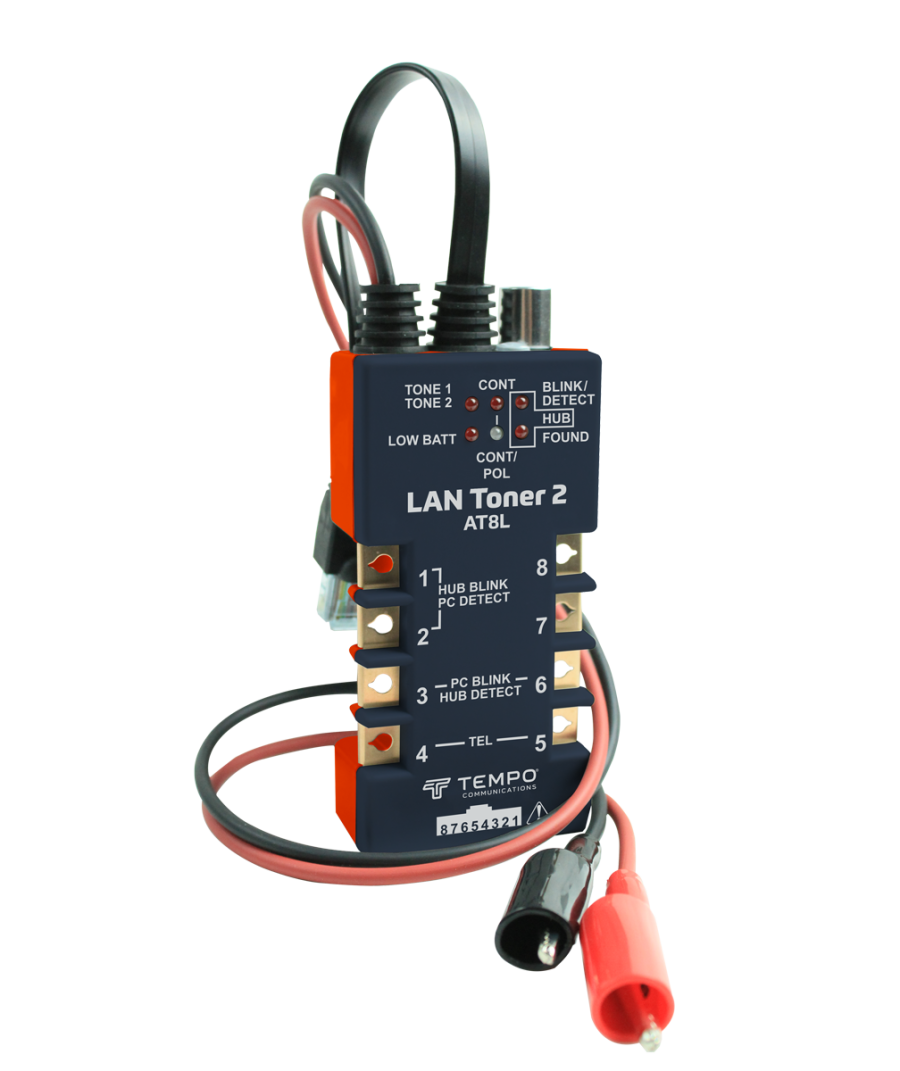

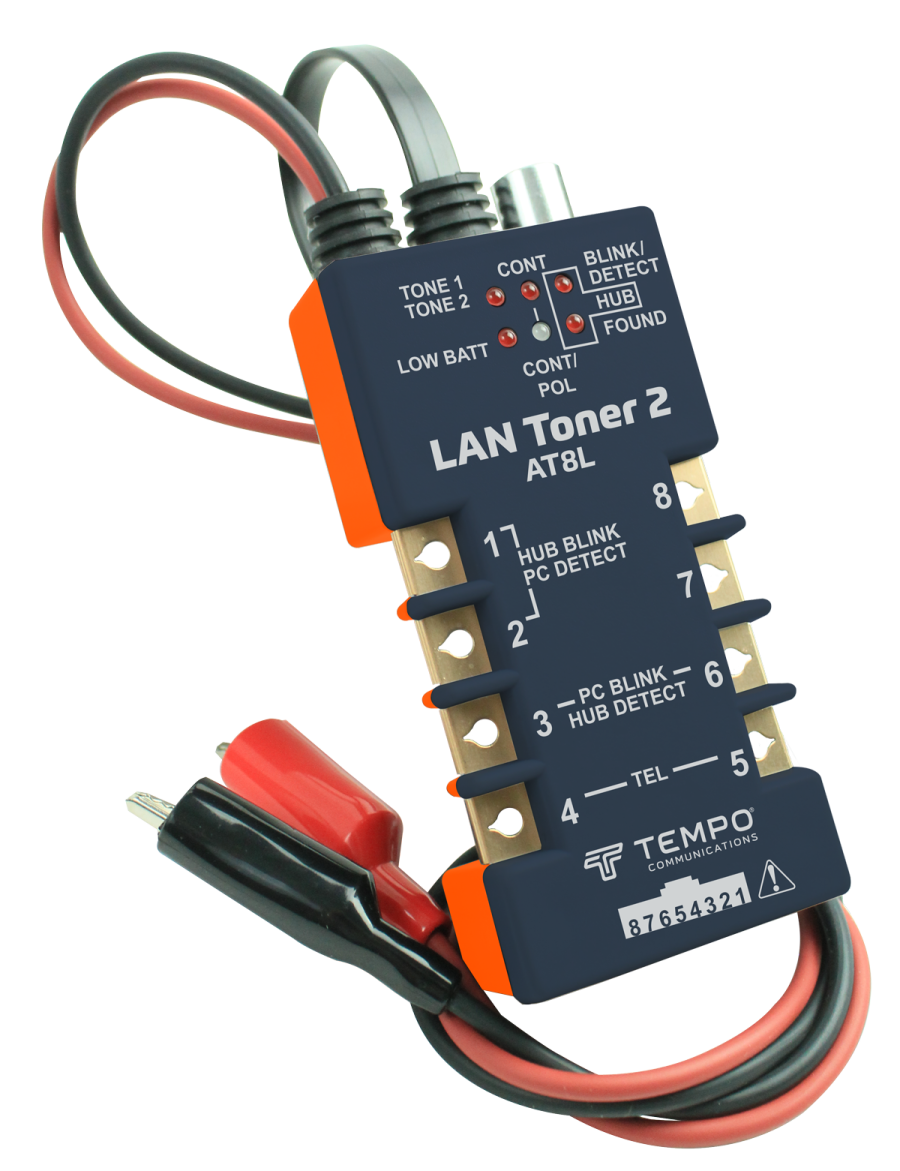

Светодиоды на лицевой стороне тестера LAN Toner 2 отображают режим его работы и результат тестирования.

Кнопочный переключатель управления циклически переключает режим по верхнему ряду светодиодов, а нижний ряд показывает результат или состояние, обнаруженное в этом режиме.

Примечание. При включении устройство всегда по умолчанию работает в режиме TONE 1.

Последующие нажатия будут последовательно включать режимы: TONE 2, CONT (проверка целостности), HUB BLINK, HUB DETECT, TONE 1 и т. д. Чтобы выключить устройство, нажмите и удерживайте кнопку, пока не погаснет активный светодиод.

Тестирование батареи

Перед подключением к линии выполните самопроверку LAN Toner 2, чтобы убедиться, что заряда батареи достаточно для работы прибора.

1. Включите LAN Toner 2 и выберите режим "CONT";
2. Соедините красный и черный измерительные провода.

Если светодиод "LOW BATT" не загорается, заряда батареи достаточно для полноценной работы прибора.

Идентификация TIP и RING жил используя режим определения полярности линии.

1. Включите LAN Toner 2;
2. Используйте один из следующих методов для подключения тонера LAN 2 к тестируемой цепи:

• Для пар проводов: прикрепите черный провод к одному проводу тестируемой пары, а красный - к другому проводу.
• Для модульных разъемов (6 или 8): вставьте модульный штекер LAN Toner 2 в разъем. Подсоедините красный провод к контакту 4 на корпусе LAN 2, а черный провод - к контакту 5.

• Ярко-зеленый светодиод "CONT / POL" показывает напряжение голосовой связи с нормальной полярностью - красный провод подключен к проводнику «RING», т. е. правильно подключенной голосовой цепи. Яркий красный светодиод означает, что, проводники имеют обратную полярность.
• Тусклый светодиодный индикатор указывает либо на занятую линию (трубку снята), либо на неисправную линию.
• Мигающий красный и зеленый светодиод (может быть желтым), указывает на наличие в цепи звонкового напряжения (напряжение звонка переменного тока).
• Если светодиод CONT / POL не горит - выводы подключены к обесточенной голосовой цепи, неиспользуемому кабелю или каналу передачи данных LAN.

Проверка голосовой линии или разъема.

Примечание. Для выполнения этого теста на линии должно присутствовать напряжение голосовой связи. Для проверки см. описанную выше процедуру.

1. Переведите LAN Toner 2 в режим OFF.
2. Подключите LAN Toner 2 к тестируемой цепи:
   • Для пар проводов: прикрепите черный провод к одному проводу тестируемой пары, а красный - к другому проводу;
   • Для модульных разъемов (6 или 8): вставьте модульный штекер LAN Toner 2 в разъем. Подсоедините красный провод к контакту 4 на корпусе LAN 2, а черный провод - к контакту 5.
3. подайте сигнал в линию, которую необходимо идентифицировать.

Если устройство подключено к правильной линии, светодиод CONT / POL будет мигать красным и зеленым (может быть желтым).

Тестирование целостности цепи (определение короткого замыкания)

Примечание: Перед проверкой целостности цепи, проверьте нет ли в линии напряжения, как указано выше.

1. Подключите LAN Toner 2 к тестируемой цепи
2. Переведите тестер в режим "CONT"

• Яркий зеленый светодиод "CONT" свидетельствует о целостности цепи или наличии короткого замыкания.
• Светодиод не будет светится, если сопротивление цепи превышает 5 кОм

Отбор пар на удаленном конце, трассировка кабеля

Перед подачей тонального сигнала в пару убедитесь в отсутствии в ней короткого замыкания (описано выше).

1. Выключите тестер;
2. Используя один из перечисленных способов подключите тестер к тестируемой линии:
   • Для неоконеченного кабеля. Подключите тестовые провода к паре, которую предстоит идентифицировать на уделенном конце, или к одной из жил и оболочке кабеля;
   • Для оконеченного 6-ти или 8-ми позиционным модульным разъемом кабеля. Подключите модульный разъем к тестируемой линии. Подключите красный тестовый провод к контакту 4 на корпусе LAN Toner 2, а черный - к контакту 6. Такое разделение тонального сигнала на две пары особенно важно для кабелей с высоким коэффициентом скручивания, таких как CAT 5 или 6;
   • Цепи с независимым заземлением. Подсоедините один вывод генератора к заземлению, а другой - к жиле, которую необходимо трассировать или идентифицировать на удаленном конце;
   • Коаксиальный кабель. Для трассировки кабеля подключите красный тестовый шнур к экрану кабеля, а черный - к заземлению. Для идентификации коаксиального кабеля на удаленной стороне, а не отслеживания его пути, подключите красный вывод к его оболочке, а черный к центральному проводнику.
3. Включите LAN Toner 2 в режим "TONE 1" или "TONE2".

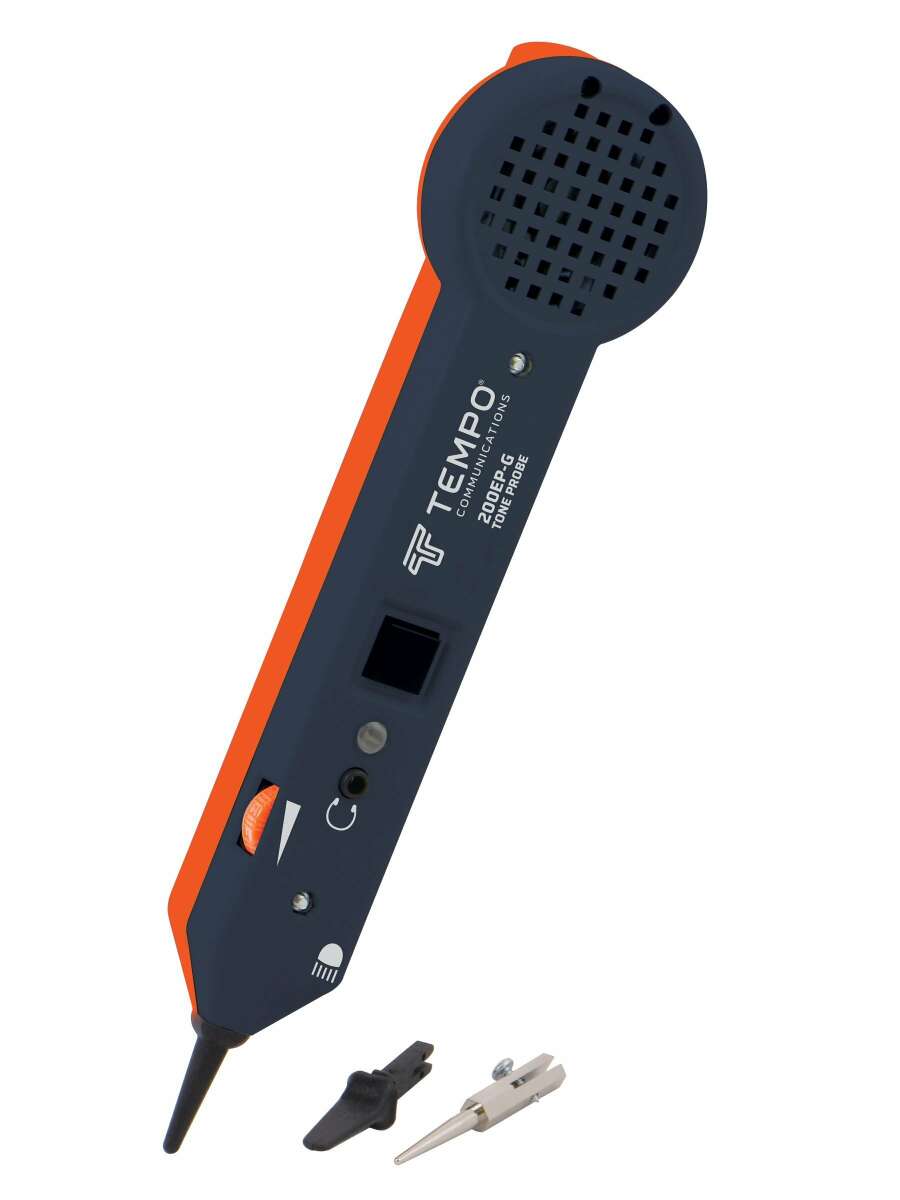

4. При помощи входящего в комплект набора индуктивного щупа выполните трассировку кабеля или определите пару/порт на удаленном конце. Если сильный сигнал присутствует на всех парах, уменьшите чувствительность индуктивного щупа и повторите идентификацию.

Поиск порта концентратора LAN

1. Выключите тестер;
2. Используя один из перечисленных способов подключите LAN Toner 2 к цепи, которая будет отслеживаться к концентратору:

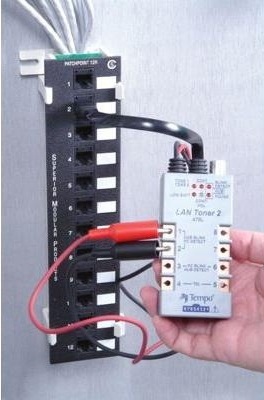

   • 8-ми позиционный модульный разъем.Подключите разьем RJ45 LAN Toner 2 к розетке. Для 568B или 10Base-T: подключите черный тестовый провод к контакту 1 на корпусе прибора, а красный - к контакту 2. Для Token Ring: подключите черный тестовый провод к контакту 3 на корпусе прибора, а красный - к контакту 6;
   • Витая пара. Подключите черный вывод к T+ и красный вывод к Т-:
     • Для 568В: Подключите черный вывод к бело-оранжевому, красный - к оранжевому проводнику.
     • Для 10Base-T: Подключите черный вывод к бело-синему, красный - к синему проводнику.
     • для Token Ring: Подключите черный вывод к бело-оранжевому, красный - к оранжевому проводнику.
3. Активируйте в тестере LAN Toner 2 режим "BLINK". Это позволит зажечь светодиод порта коммутатора и передавать тональный сигнал для трассировки каждые 4,5 сек.
4. На концентраторе найдите порт с медленно мигающим светодиодным индикатором активности. Чтобы подтвердить правильность идентификации порта, удалите разьем RJ45 с концентратора и проверьте наличие тонального сигнала в течении 5-ти секунд при помощи входящего в комплект индуктивного щупа.

Поиск компьютера

1. Выключите тестер;
2. Используя один из перечисленных способов подключите LAN Toner 2 к цепи, которая будет отслеживаться к подключенному к LAN компьютеру:
   • 8-ми позиционный модульный разъем. Подключите разъем RJ45 LAN Toner 2 к порту. Для 568B или 10Base-T: подключите черный тестовый провод к контакту 3 на корпусе прибора, а красный - к контакту 6. Для Token Ring: подключите черный тестовый провод к контакту 5 на корпусе прибора, а красный - к контакту 4;
   • Витая пара. Подключите черный вывод к R+ и красный вывод к R-:
     • Для 568В: Подключите черный вывод к бело-зеленому, красный - к зеленому проводнику.
     • Для 10Base-T: Подключите черный вывод к бело-оранжевому, красный - к оранжевому проводнику.
     • для Token Ring: Подключите черный вывод к бело-синему, красный - к синему проводнику.
3. Активируйте в тестере LAN Toner 2 режим "BLINK". Это позволит зажечь светодиод активности сетевого порта компьютера и передавать тональный сигнал для трассировки каждые 4,5 сек;
4. Найдите компьютер с мигающим светодиодным индикатором активности. Чтобы подтвердить правильность идентификации компьютера, удалите разъем RJ45 из порта и проверьте наличие тонального сигнала в течении как минимум 5-ти секунд при помощи входящего в комплект индуктивного щупа.

Определение наличия Ethernet сигнала в порту

1. Выключите тестер;
2. Подключите модульный разъем LAN Toner 2 к порту, наличие сервиса в котором необходимо проверить;
3. Подключите красный тестовый провод к контакту 3 на корпусе прибора, а черный - к контакту 6;
4. Переведите тестер в режим тестирования "BLINK/DETECT LED"

Если к порту подключен активный концентратор LAN, загорится светодиод FOUND.
