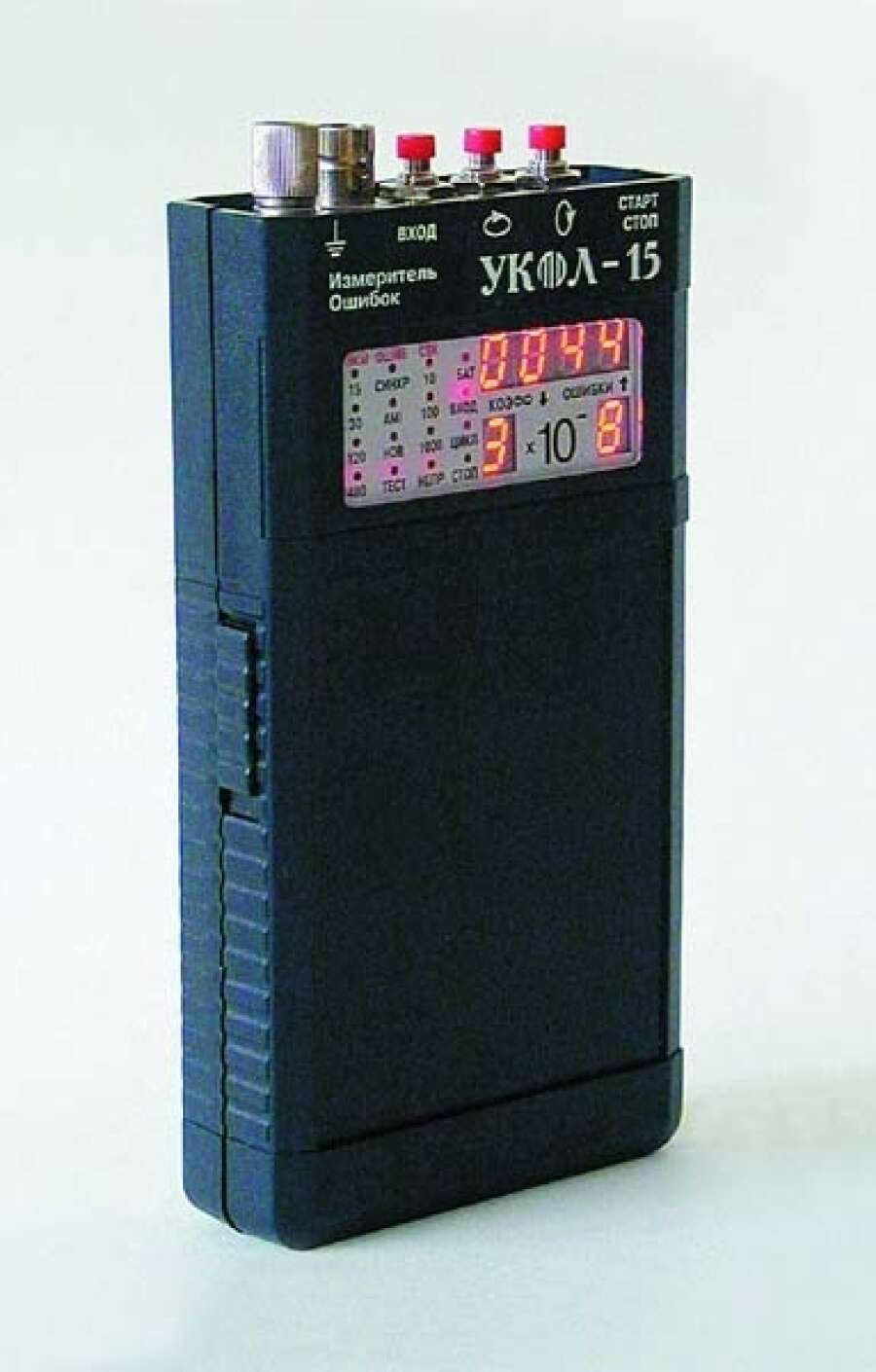

УКОЛ-15 - устройство контроля ошибок линии

Артикул: УКОЛ-15

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

Прибор УКОЛ-15 предназначен для оперативного (без перерыва связи) анализа сигналов на контрольных выходах станционных и линейных регенераторов отечественных цифровых систем передачи ИКМ-15, ИКМ-15/30, ЗОНА-15, ИКМ-30, ИКМ-20 и ИКМ-480 различных модификаций. Прибор обеспечивает одновременное измерение коэффициента ошибок и счет текущих ошибок, выделяемых методом обнаружения нарушений алгоритма кода (для линейных сигналов в кодах AMI и HDB-3) или вида синхрогруппы (для линейных сигналов в коде NRZ), а также контроль уровня входного сигнала и напряжения источника питания.

Прибор УКОЛ-15 включает в себя входное устройство, устройство контроля уровня входного сигнала, блок обработки и вычислений, устройство индикации и преобразователь питания. Установка режимов работы производится с помощью трех кнопок, расположенных на верхнем торце корпуса прибора.

Информация об установленных режимах и полученных результатах контроля выводится на индикаторное табло с цифровыми и световыми индикаторами и поясняющими надписями, которое располагается на лицевой панели прибора. Выбранный режим работы запоминается до следующего включения прибора.

Комплект поставки

Прибор УКОЛ-15 – 1 шт.
Инструкция по эксплуатации – 1 шт.
Кабели КС-07, КС-08, КС-09, КС-12 – 1 компл.
Сумка для переноски прибора и укладки кабелей – 1 шт.
Батарея типа Energizer, 9 B – 1 шт.

Технические характеристики УКОЛ-15

Прибор УКОЛ-15 обеспечивает асинхронное (независимо от значения тактовой частоты) обнаружение ошибок, счет их числа и измерение коэффициента ошибок для сигналов с номинальными значениями скоростей передачи 1024, 2048, 8448 и 34368 кбит/с
Диапазон счета ошибок от 0 до 9999 с погрешностью 0,015N+1 (N - измеряемое значение). Переполнение счетчика индицируется зажиганием точек во всех разрядах индикатора "ОШИБКА" без прекращения счета ошибок. Установка в нулевое состояние производится при начале очередного цикла измерений
Диапазон измерений коэффициента ошибок от 1x10^-1 до 1x10^-9 с погрешностью +1 в значащей цифре перед степенью. При отсутствии ошибок на индикаторе "КОЭФФ x" высвечивается значение 0-10-9
Измерения проводятся при уровнях входного сигнала от 0,2 до 3,0 В. При уровнях менее 0,2 В срабатывает индикация "ВХОД"
При проведении измерений прибор УКОЛ-15 позволяет произвести:
- выбор типа обнаруживаемых ошибок по алгоритму кода (AMI или HDB-3) или по нарушению вида синхрогруппы 110 ("СИНХР"); при отсутствии этой синхрогруппы во входном сигнале срабатывает индикация "ЦИКЛ"
- выбор режима измерений (непрерывное измерение, интервалы измерений 10, 100 и 1000 секунд); окончание цикла измерений фиксируется загоранием индикации "СТОП"
Выбор режима "ТЕСТ" переводит прибор УКОЛ-15 в режим самоконтроля: при этом производится ввод одной ошибки за каждую секунду времени измерения
Входное сопротивление прибора составляет 75 Ом при затухании несогласованности, не менее:
- 12 дБ в диапазоне частот от 50 до 102 кГц
- 18 дБ в диапазоне частот от 102 до 34368 кГц
- 14 дБ в диапазоне частот от 34368 до 51550 кГц
Электропитание: от внутреннего источника питания (элемент питания Energizer, 9 В), расположенного в батарейном отсеке корпуса прибора. Потребляемая мощность - не более 600 мВт.
Габариты прибора: 180x90x30 мм
Вес: 0,5 кг

Климатические условия работы прибора

Температура окружающего воздуха: от -20°С до +40°С
Относительная влажность воздуха: до 80% при температуре +25°С
Пониженное давление до 60 кПа (450 мм рт.ст.)
Температурные условия транспортирования: от -50°С до +50°С (с изъятием источника питания)
Условия хранения: от +5°С до +50°С.
