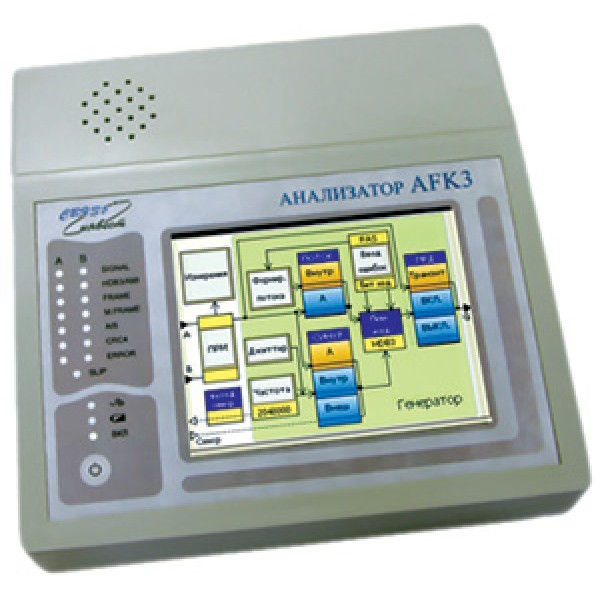

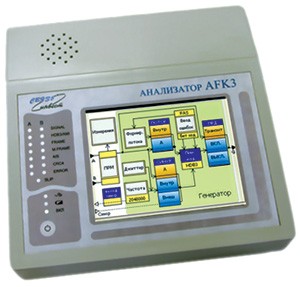

Анализатор первичного стыка AFK3

Анализатор первичных цифровых потоков AFK3 предназначен дляВВ наладки, тестирования иВВ обслуживания систем передачи PDH иВВ SDH, работающих поВВ стыку Е1 сВВ симметричным интерфейсом наВВ скорости 2048 кбит/с. Анализатор включает вВВ себя генератор испытательных сигналов, два входа дляВВ одновременного анализа потоков Е1, BER –ВВ тестер, функцию измерения тактовой частоты, джиттера иВВ уровня сигнала. Прибор оборудован цветным жидкокристаллическим сенсорным экраном дляВВ отображения информации иВВ выбора режимов работы. Благодаря большому объему памяти (встроенная 8ВВ Мбайт иВВ карта памяти наВВ 256 Мбайт) уВВ оператора неВВ возникнет проблем приВВ анализе протоколов. Для связи сВВ компьютером используется USB-порт. Питание прибора осуществляется отВВ сети 220 ВВВ и отВВ съемных аккумуляторов.

На приборе установлена операционная система WINDOWS CE –ВВ в среде которой работает программа AFK3 предназначенная дляВВ управления, обработки информации иВВ отображения результатов измерения анализатора. По мере расширения программных функций будет проводиться бесплатная модернизация приборов (путем обновления ПО).

ВВ

Технические характеристики

ВВ

ВВ

Приемник:

ВВ

• Интерфейс G.703 (2048 кбит/с ), симметричный, 120 Ом и высокоомный;
• Чувствительность –ВВ 36 дБм;
• Измерение скорости иВВ уровня линейного сигнала;
• ВЕR –ВВ тестирование поВВ рекомендациям G.821, G.826, M.2100;
• Анализ джиттера: измерение величины, осциллограмма джиттера (выход фазового детектера), гистограмма джиттера, характеристика устойчивости (G.823), переходная характеристика (G.735), контроль превышения порога.
• Анализ иВВ индикация: битовых иВВ кодовых ошибок, CRC4, аварийных сигналов иВВ извещений.
• Анализ структуры: доступ кВВ канальной информации и прослушивание;
• Анализ сигнализаций: CAS, CCS, EDSS.

ВВ

Генератор:

ВВ

• Интерфейс G.703 (2048 кбит/с), симметричный, 120 Ом;
• Тестовая последовательность: соВВ структурой ИКМ30, ИКМ 31, cВВ CRC иВВ без, безВВ структуры иВВ от входного потока;
• Введение информации вВВ канальные интервалы: константа, ПСП, комбинация частот;
• Введение аварийных сигналов иВВ извещений;
• Введение ошибок FAS, битовых, кодовых (однократных иВВ по коэффициенту);
• Синхронизация: внутренняя (с регулировкой частоты), внешняя, отВВ входящего потока;
• Введение синусоидального джиттера.
