Артикул: 3-20-7061
Цена: 64 800 ₽
Средний срок поставки: 2-4 недели
Дополнительные услуги:

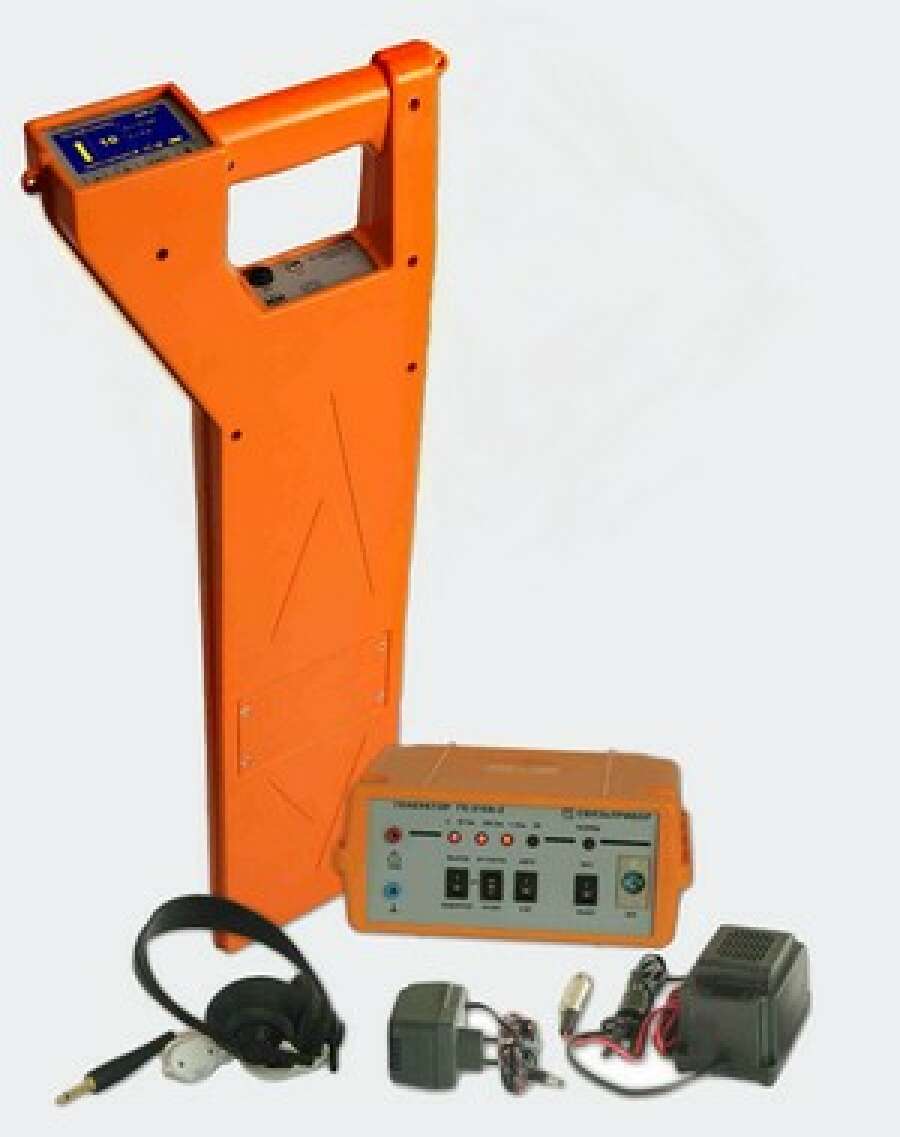

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора МК310 (ГК-310А-2)) и в пассивном режиме.
Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.
В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.
Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).
Приемник:
Генератор:
| Параметр | Значение |
| Активные частоты |
|
| Дополнительная частота для фазового поиска | 6562,5 ± 3 Гц |
| Дополнительная частота для генератора ЛИС | 26 250 Гц ± 12 Гц |
| Частоты, задаваемые пользователем | 200 - 3999 Гц |
Полоса пропускания по уровню –3 дБ (не более):
|
|
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5% + 0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением1 | 0 – 10 кОм |
| Полоса пропускания без фильтра | 10 ÷ 20 000 Гц |
| Питание | аккумуляторы типа АА, Ni-Mh - 6 шт. |
| Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч2 | не менее 17 ч |
| Потребляемая мощность (не более) | 1,2 Вт |
| Время зарядки аккумуляторной батареи (не более) | 4 ч |
| Температура эксплуатации | от -20 до +40 °С |
| Габаритные размеры прибора | 257х88х685 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 1,9 кг |
Примечания:
1 Двухчастотные (бесконтактные) методы.
2 Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.
| Параметр | Значение | |
| Рабочие частоты генератора |
|
|
| Периодичность характерного сигнала | 1,18 с | |
| Длительность паузы | 0,29 с | |
| Диапазон автоматического согласования с сопротивлением нагрузки | 1 - 1000 Ом | |
|
Выходная мощность (не менее):
|
«10 ВТ»1
|
«2 ВТ»1
|
| Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее):
|
«10 ВТ»1
|
«2 ВТ»1
|
| Время зарядки встроенного аккумулятора (не более) | 12 ч | |
|
Электропитание:
|
|
|
| Температура эксплуатации | от -20 до +50 °С | |
| Габаритные размеры (без сумки) | 238х101х185 мм | |
| Габаритные размеры (с сумкой) | 340х230х125 мм | |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 3 кг | |
| Масса прибора (включая аккумуляторную батарею и сумку) | 4,9 кг | |
Примечание:
1 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
