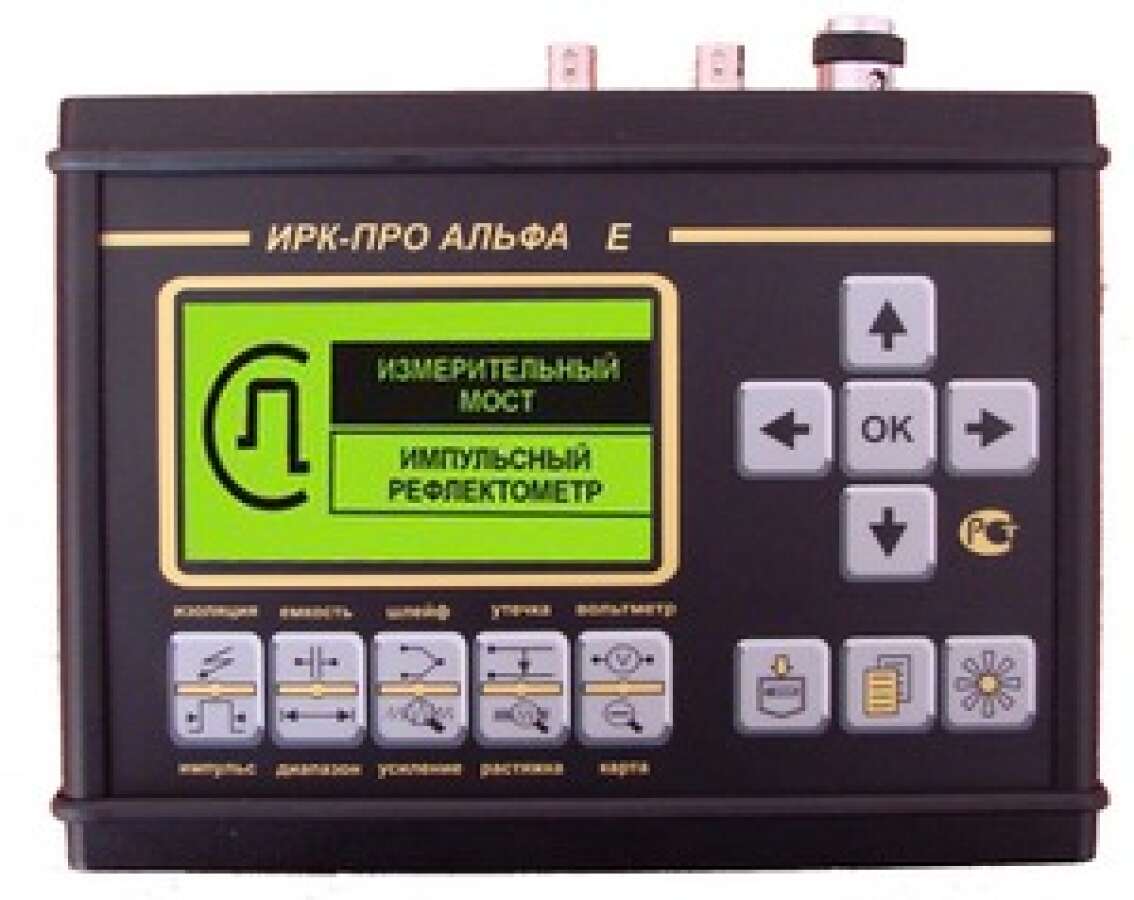

Кабельный прибор ИРК-ПРО Альфа-Е объединяет в себе импульсный рефлектометр для всех типов силовых кабелей и измерительный мост для локализации повреждения изоляции жил кабеля. Прибор предназначен для энергетиков.
Основные особенности и функциональные возможности ИРК-ПРО Альфа-Е
- С помощью ИРК-ПРО Альфа-Е осуществляется:
- определение расстояния до участка с пониженным сопротивлением изоляции кабеля
- определение места обрыва
- измерение сопротивления изоляции, жил, электрической емкости всех типов кабелей.
- Благодаря четырехпроводной измерительной схеме исключается ошибка из-за возможного плохого контакта в месте подключения или перемычки
- Измерительный мост использует улучшенный "петлевой метод" с высокой точностью локализации повреждения изоляции жил (сечение жил до 200 кв. мм, сопротивление утечки до 10 кОм)
- Встроенная память позволяет хранить характеристики 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 рефлектограмм
- Функция вольтметра для контроля напряжения в линии
- Генератор для поиска пар на дальнем конце
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты
- Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки
- Универсальная коммуникационная программа COMMUNICATE для обмена данными между прибором и компьютером
Функции рефлектометра
- Измерение расстояния до места повреждения кабеля
- Определение характера повреждений
- Измерение расстояния между неоднородностями волнового сопротивления
- Определение длины кабеля
- Измерение коэффициента укорочения
Функции измерительного моста ИРК-ПРО
- Измерение сопротивления изоляции
- Измерение электрической емкости
- Измерение сопротивления токопроводящей жилы
- Измерение расстояния до повреждения изоляции
- Измерение расстояния до места обрыва кабеля
- Определение длины кабеля
- Измерение напряжения на кабеле
- Мост имеет два уровня испытательного напряжения:
- 400 В при измерении изоляции
- 24 В при поиске места повреждения изоляции

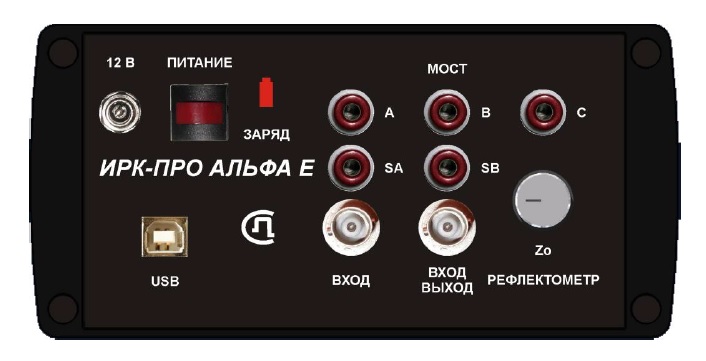

Панель разъемов СВЯЗЬПРИБОР ИРК-ПРО Альфа-Е
Обозначения:
- «12 В» - разъем для подключения внешнего питания
- «ПИТАНИЕ» - кнопка включения (выключения) питания
- «USB» - разъем USB для связи с компьютером
- «A», «B», «C» - разъемы для подключения измерительных проводов ИРК-ПРО
- «SA», «SB» - разъемы для подключения сигнальных проводов
- «ВХОД» - вход рефлектометра в режиме работы с разделенными входом и выходом
- «ВХОД/ВЫХОД» - выход генератора зондирующего импульса и вход рефлектометра в режиме совмещенного входа и выхода
- «Zo» - потенциометр установки согласования
- «ЗАРЯД» - индикатор процесса заряда аккумулятора
Комплект поставки
- Прибор ИРК-ПРО Альфа-Е - 1 шт.
- Сумка для переноски - 1 шт.
- Набор проводов - 1 шт.
- Сетевой адаптер - 1 шт.
- Аккумулятор (встроенный в прибор) - 1 шт.
- Руководство по эксплуатации - 1 шт.
Технические характеристики СВЯЗЬПРИБОР ИРК-ПРО Альфа-Е
| Характеристики рефлектометра |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 |
40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480, 30720 м |
| Максимальная погрешность определения расстояния1
|
1% |
| Перекрываемое затухание |
не менее 80 дБ |
| Амплитуда зондирующего импульса |
не менее 10 В |
| Длительность зондирующего импульса |
10 - 30000 нс |
| Выходное сопротивление |
27 - 400 Ом |
| Диапазон установки коэффициента укорочения |
1 - 7 |
| Характеристики моста ИРК-ПРО |
| Диапазон измерения сопротивления изоляции |
1 кОм – 10 ГОм |
| Максимальная погрешность измерения сопротивления изоляции |
в диапазоне от 0 до 999 кОм: 2% + 1 ед.
в диапазоне от 1 до 999 МОм: 2% + 1 ед.
в диапазоне от 1000 до 4999 МОм: 5% + 1 ед.
в диапазоне от 5000 до 10000 МОм: 10% + 1 ед.
в диапазоне >10000 МОм: не нормируется
|
| Диапазон измерения электрической емкости |
0,1 – 2000 нФ |
| Максимальная погрешность измерения емкости |
2% + 0,1 нФ |
| Диапазон измерения сопротивления жил |
0 – 70 Ом |
| Максимальная погрешность измерения сопротивления жил |
0,1% + 0,003 Ом
|
| Испытательное напряжение |
400 В при измерении изоляции
24 В при поиске места повреждения изоляции
|
| Диапазон измерения напряжения |
0 – 300 В |
| Общие характеристики |
| Питание прибора |
встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч
|
| Время заряда аккумуляторной батареи |
4 ч |
| Потребляемая мощность |
не более 5 Вт |
|
Размер экрана
|
160x80 мм
|
| Габаритные размеры |
130х170х85 мм |
| Вес |
1,3 кг |
| Условия эксплуатации приборов |
| Температура окружающего воздуха |
от -20 до +50°С |
| Относительная влажность воздуха |
не более 90% при 30°С |
| Атмосферное давление |
от 86 до 106 кПа |
Примечание:
1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана. Для уменьшения ошибки рекомендуется использование растяжек для более точного позиционирования курсоров. Аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой по сравнению с ошибкой позиционирования курсоров.
