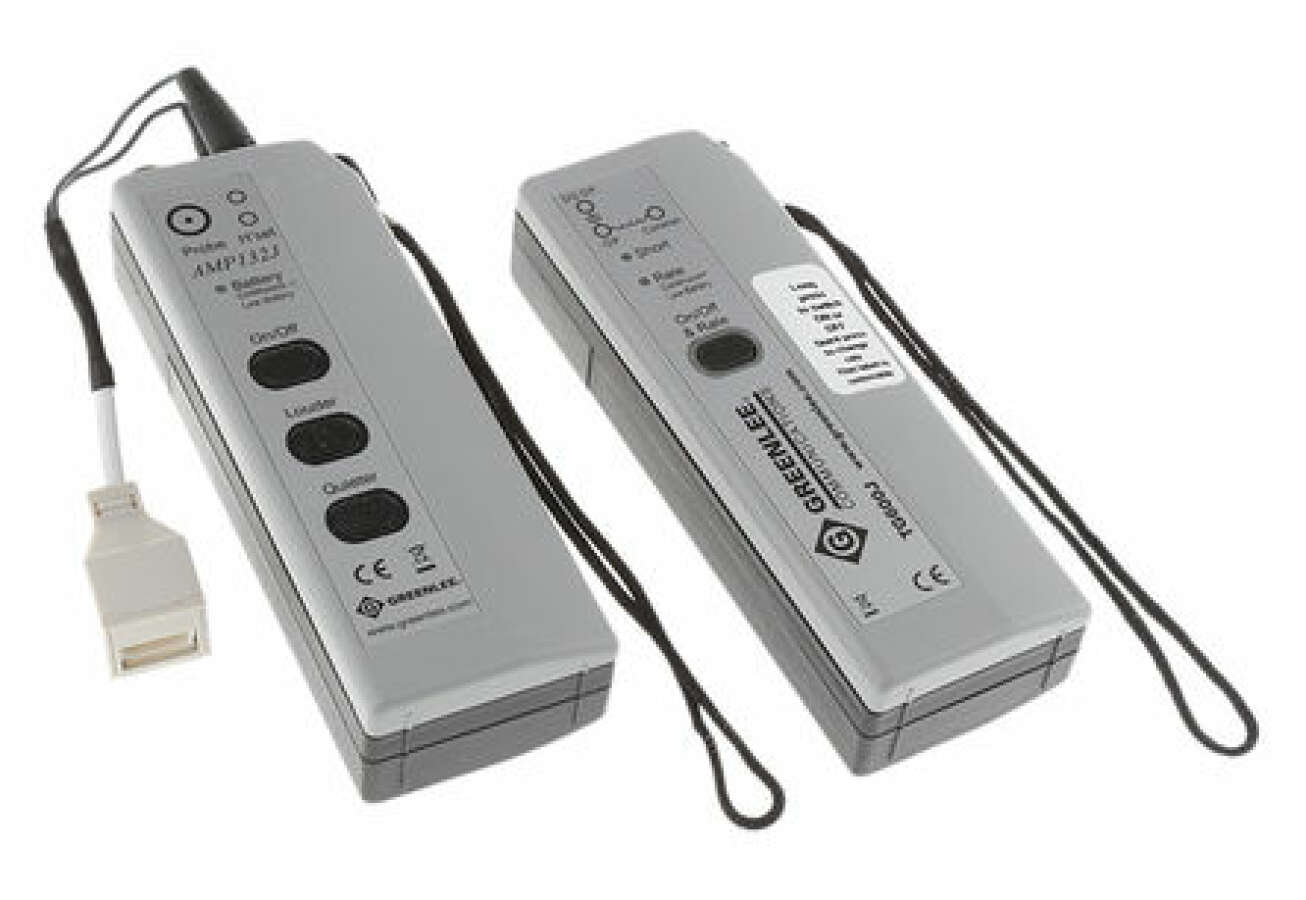

Greenlee CTS 132J - набор для трассировки, отбора кабеля и кабельных пар

Артикул: CH-0155-00

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Аналоги

Greenlee BLL-200 - компактный трассодефектоискател...

Описание
Технические характеристики

Greenlee CTS 132J – профессиональный набор для трассировки, отбора кабелей и кабельных пар. Он сочетает в себе функции тестового набора и трассоискателя. Прецизионный тональный генератор работает на частоте 1кГц и способен варьировать частоту подачи сигнала. Сигнал тонального генератора легко обнаружить с помощью катушки (магнитное поле) или с помощью индуктивного щупа (электрическое поле).

Функциональные особенности Greenlee CTS 132J

идентификация нужной пары в муфте или на кроссе
отбор кабеля из пучка в кабельном колодце или на кроссе
трассировка кабелей под штукатуркой, в полых стенах и за подвесным потолком
трассировка подземных кабельных трасс
определение наличия и локализация места обрыва или замыкания жилы (пары) на оболочку кабеля или землю
совместимость с ADSL
защита по напряжению выводов генератора: 200В
сопряжение с гарнитурой (гарнитура в комплекте)
мощность сигнала генератора 13 дБм

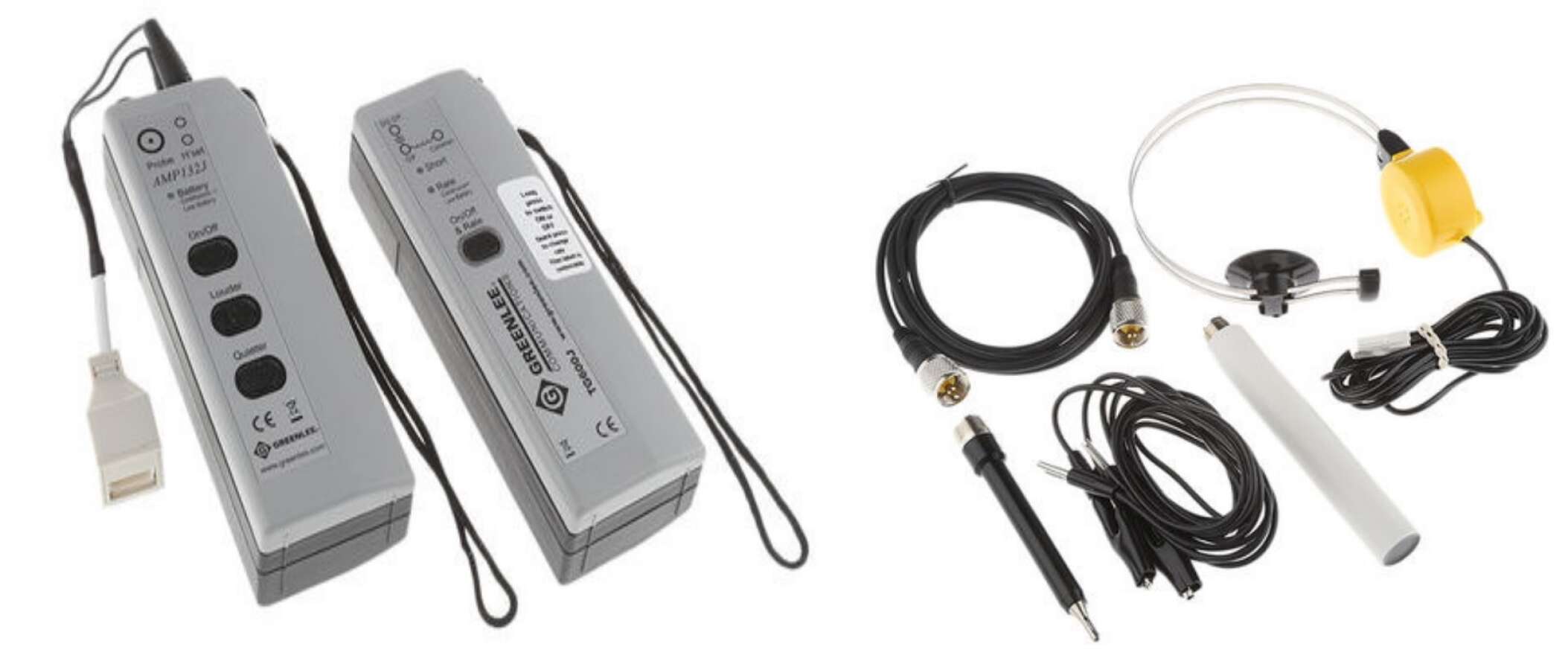

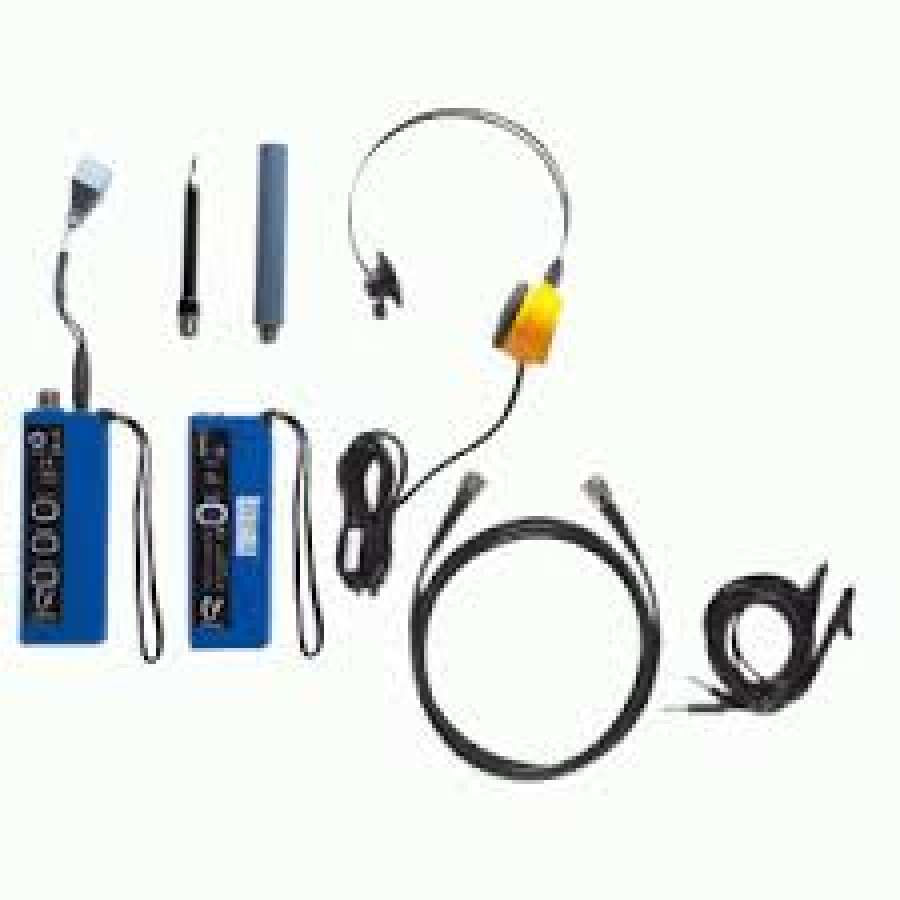

Комплект поставки Greenlee CTS 132J

Комплектующая	Количество
Тональный генератор 600J	1 шт.
Приемник 109K	1 шт.
Емкостной пробник	1 шт.
Индуктивный щуп	1 шт.
Гарнитура	1 шт.
Адаптер для гарнитуры	1 шт.
Соединительный шнур	1 шт.
Набор тестовых шнуров с зажимами.	1 компл.
Сумка для транспортировки	1 шт.

Примечание:

Емкостный пробник используется для отслеживания отдельных пар проводов, посредством определения электростатического поля,
Индуктивный щуп реагирует на магнитные поля, что позволяет использовать ее для отслеживания маршрута кабеля.

Технические характеристики Greenlee CTS 132J

	Тональный генератор 600J	Приемник 109K
Электрические параметры
Выходная мощность (600Ω)	13 дБм	Диапазон усиления	0 - 60 дБ
Частота выходного сигнала (номинальная)	1 кГц ±50 Гц Синусоидальная форма	Входной импеданс	100
Защита по постоянному напряжению	200В	Диапазон принимаемых частот
		Емкостной пробник	880 - 1300 Гц
		Индуктивный щуп	до 1 кГц
Питание
Тип источника питания	4 батареи типа АА (1.5В)
Время работы от батарей (номинальное)	> 200 часов активного использования
Эксплуатационные параметры
Температура эксплуатации:	-10 °C → +55 °C
Температура хранения:	-20 °C → +60 °C
Влажность:	0% - 95%
Физические параметры
Длина:	153 мм
Ширина:	54 мм
Глубина:	35 мм
Вес:	266.6 гр.

Скачать инструкцию

Инструкция по эксплуатации (рус) Инструкция по эксплуатации (англ)

Дополнительные материалы

Datasheet TG 600J (тональный генератор)
