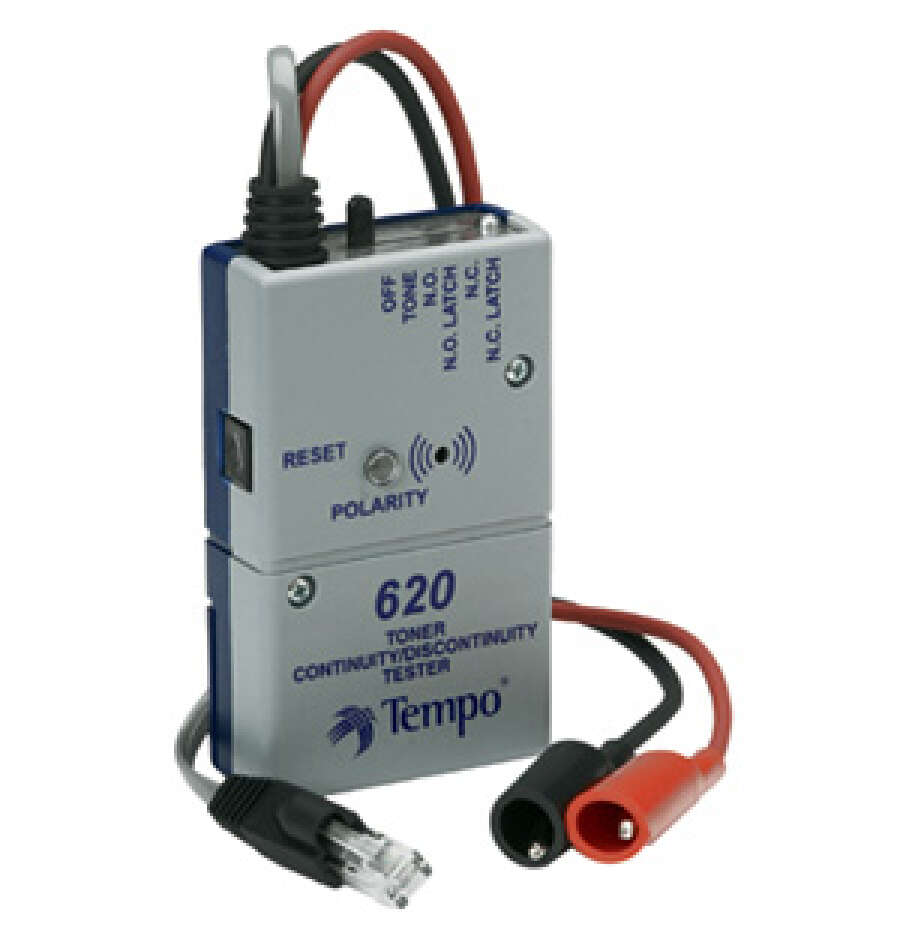

Тестер цепи Tempo 620

Tempo 620 - прибор для тестирования охранной и пожарной сигнализации.  Он представляет собой комбинацию тонального генератора и тестера целостности проводки. Прибор наделен функциональными возможностями, специально разработанными для проверки охранной и пожарной сигнализации при ее монтаже и эксплуатации.

Tempo 620 подключается к шлейфам охранной или пожарной сигнализации с нормально-замкнутыми или нормально-разомкнутыми контактами. При изменении состояния контактов датчиков сигнализации, тестер будет подавать звуковой сигнал. Благодаря триггерной фиксации тестер позволяет фиксировать кратковременные срабатывания. Звуковая сигнализация срабатывания остается включенной до тех пор, пока не будет нажата кнопка сброса. Выбор типа контактов и включение триггерной фиксации осуществляется с помощью переключателя.

Триггерная фиксация дает возможность проверять срабатывание конкретных датчиков и шлейфов, установленных в различных местах здания, одному специалисту. Кроме того, она может использоваться для локализации плавающих неисправностей в цепях шлейфов.

Для удобства работы «в одиночку» тестер Tempo 620 имеет магнитный фиксатор, который позволяет крепить его к приборным стойкам и блокам сигнализации. При работе в качестве тонального генератора устройство обеспечивает воспроизведение двухчастотного тона, подаваемого в цепь посредством двух выводов или модульного соединителя (RJ11). Это позволяет использовать тестер для идентификации пары и трассировки кабеля. В качестве приемника необходимо использовать индуктивный щуп (200EP).

Особенности Tempo 620

• генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (частота 900/980 Гц);
• тестирование целостности цепи с фиксацией замкнутого или разомкнутого положения (Триггерная схема фиксации);
• звуковая индикация короткого замыкания жил
• определение наличия в линии постоянного напряжения (LED);
• определение наличии в линии переменного (звонкового) напряжения (LED);
• подача разговорного напряжения для организации канала связи по отключенной от АТС линии (4,5 В);
• повышенная защита по напряжению (120 В);
• автоматическое отключение питания;
• способ подключения к линии: зажимы "Крокодил", RJ11

Технические характеристики тонального генератора Tempo 620
