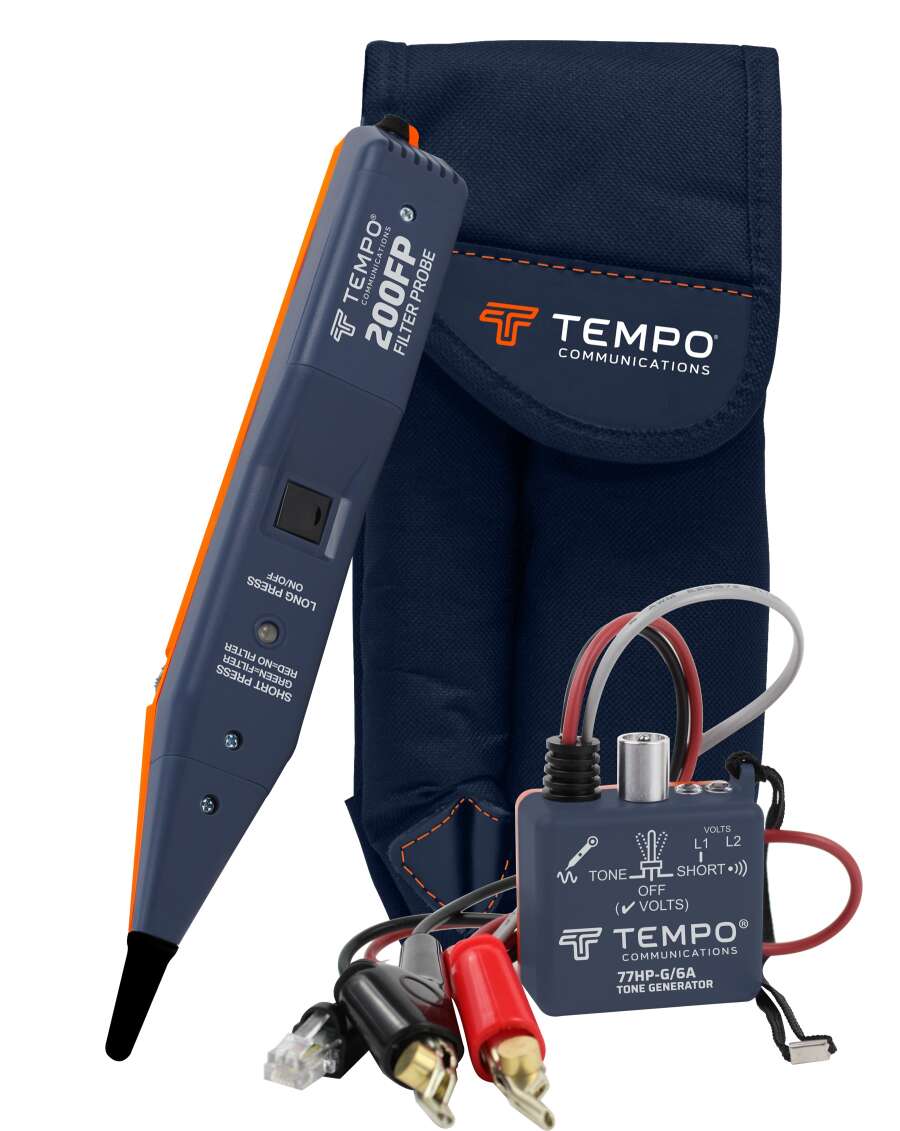

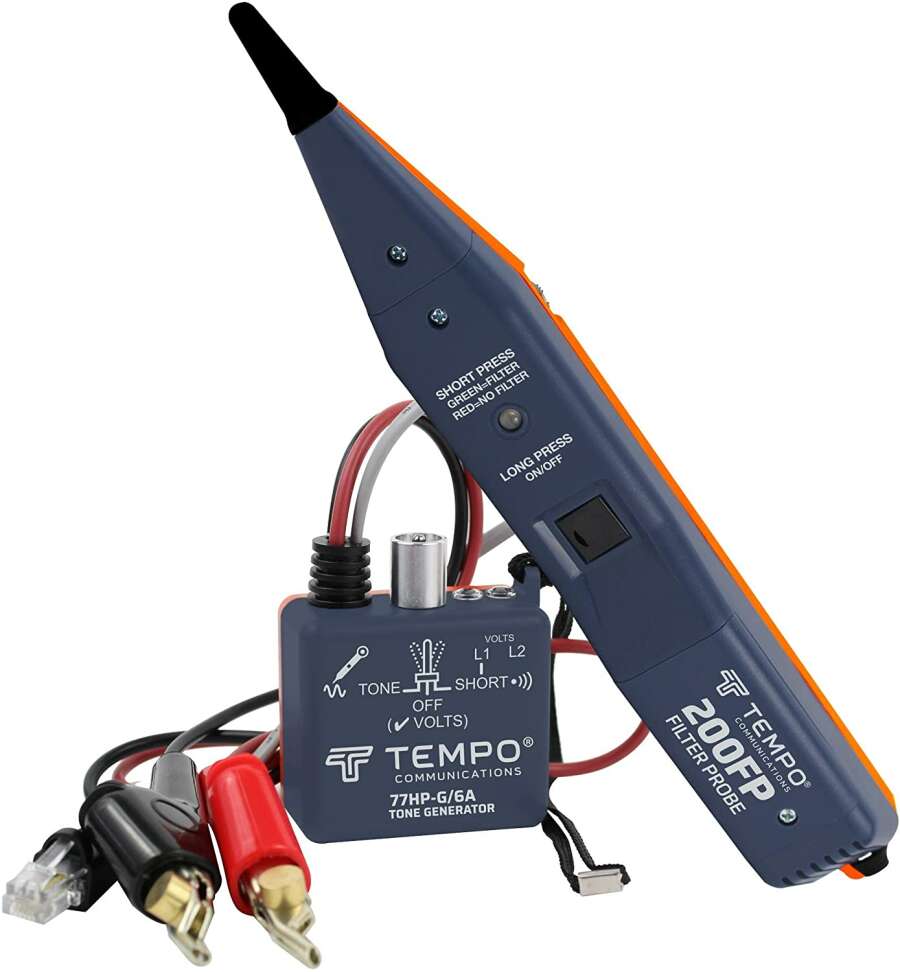

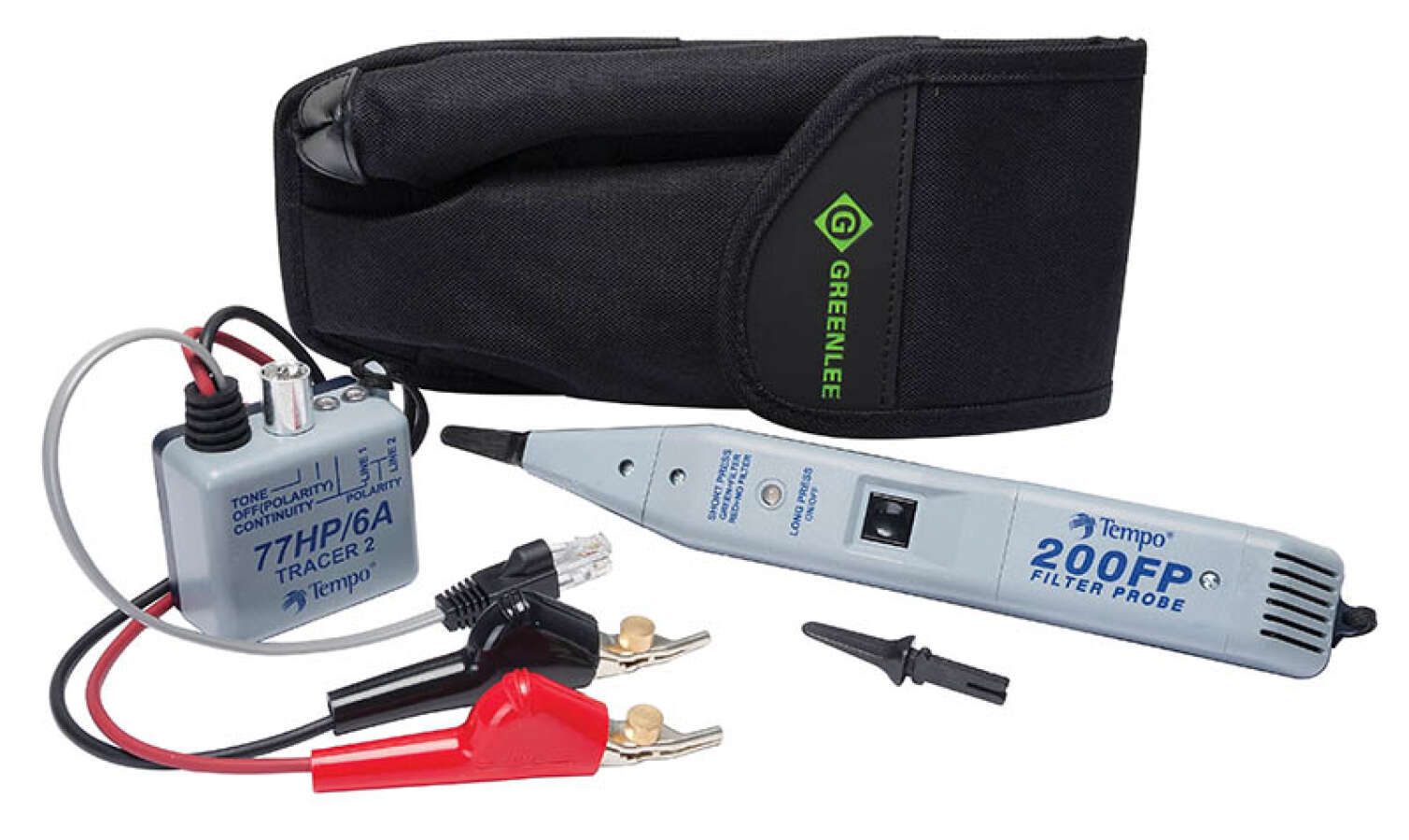

Greenlee 801К - тестовый набор с фильтром 50 Гц

Технические характеристики тестового набора Tempo 801K

Основные функции Tempo 801K:

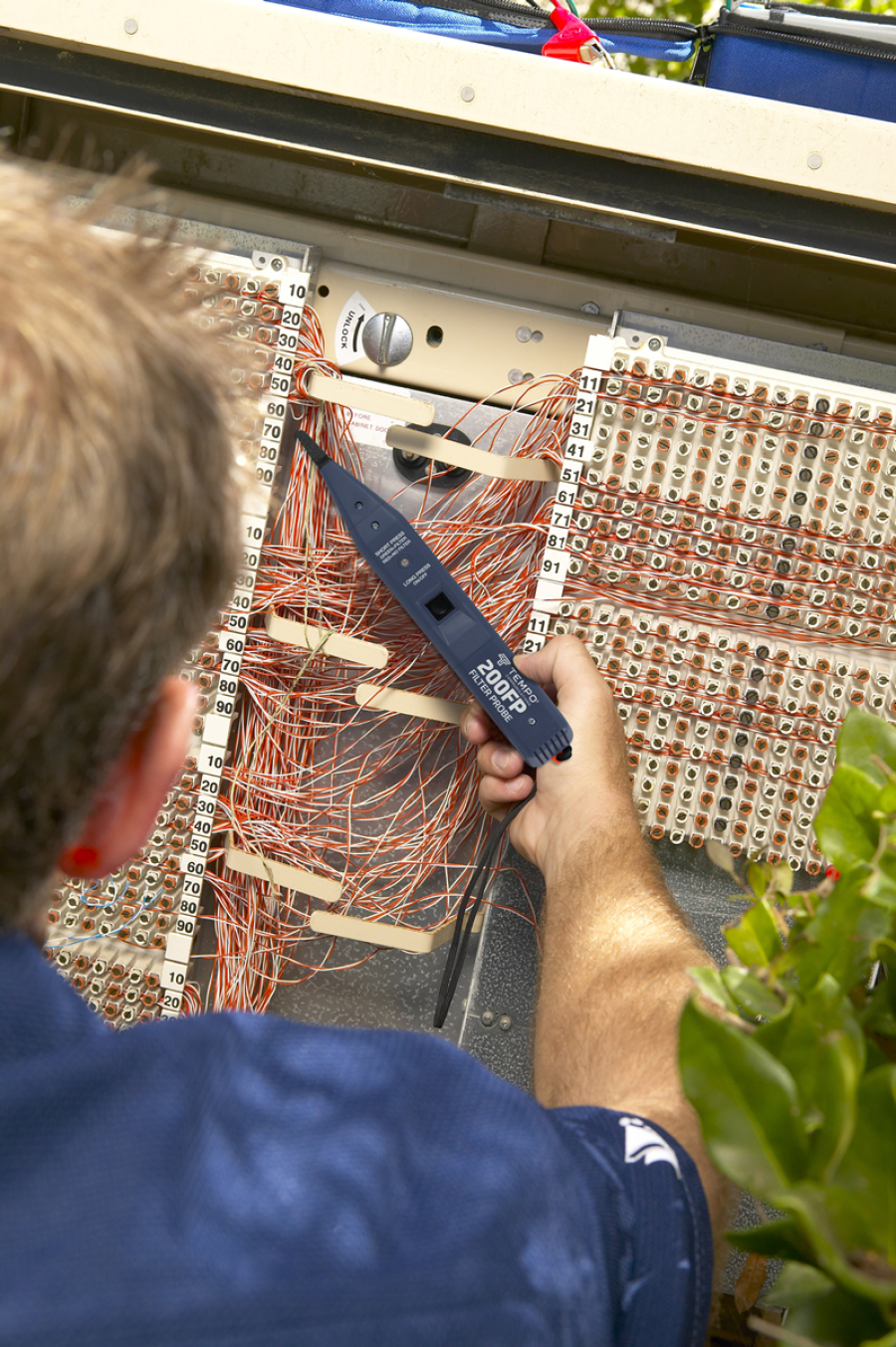

• идентификация нужной пары или порта на кроссе;

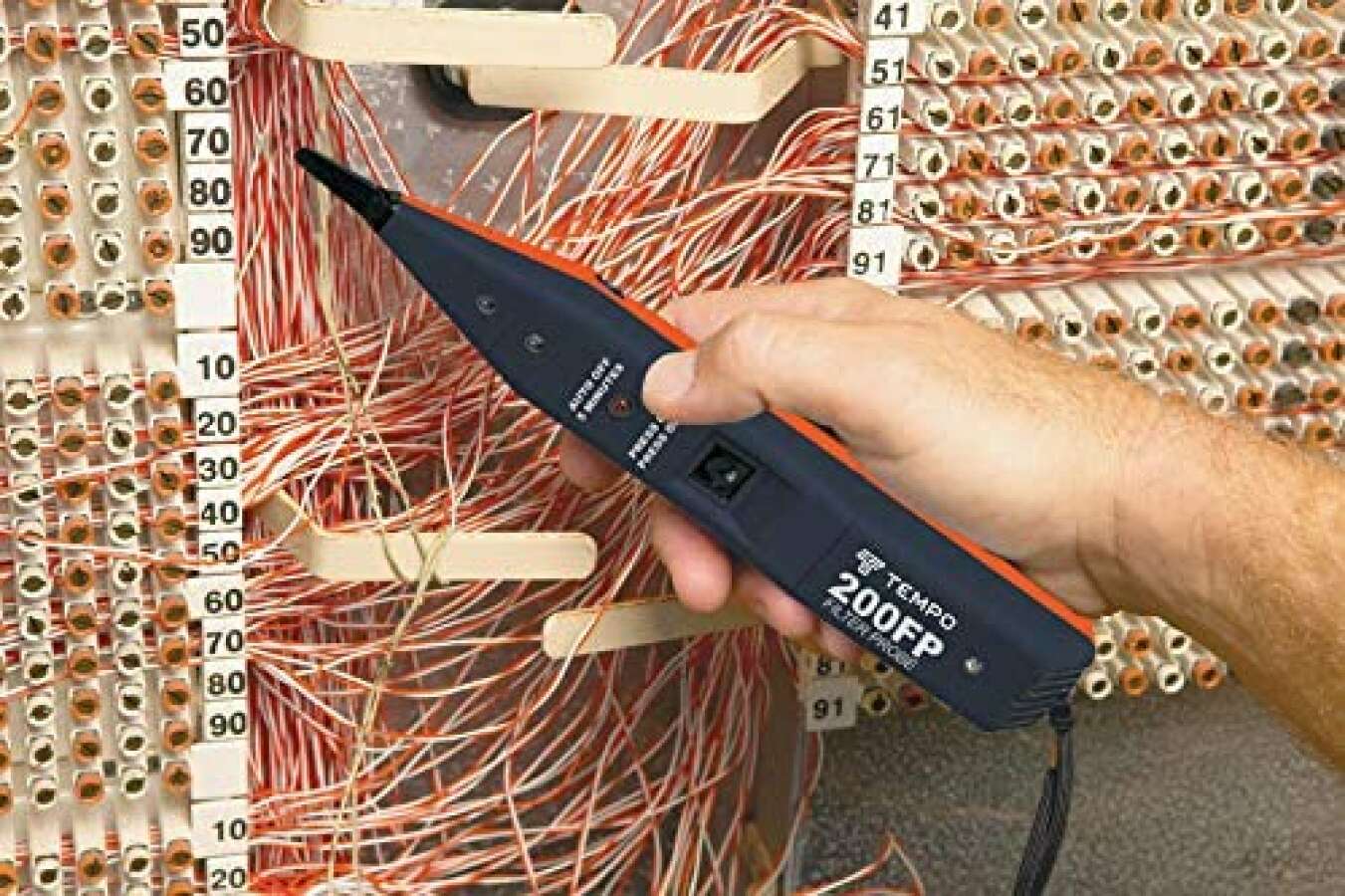

• идентификация жил и пар в многопарном кабеле;
• отбор кабелей из пучка;
• трассировка кабелей в стене;
• определение наличия постоянного напряжения в линии;
• индикация переменного (звонкового) напряжения в линии;
• определение полярности одновременно 2-х телефонных линий;
• определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
• тестирование целостности проводки;
• организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки);
• сопряжение с тестовой телефонной трубкой;

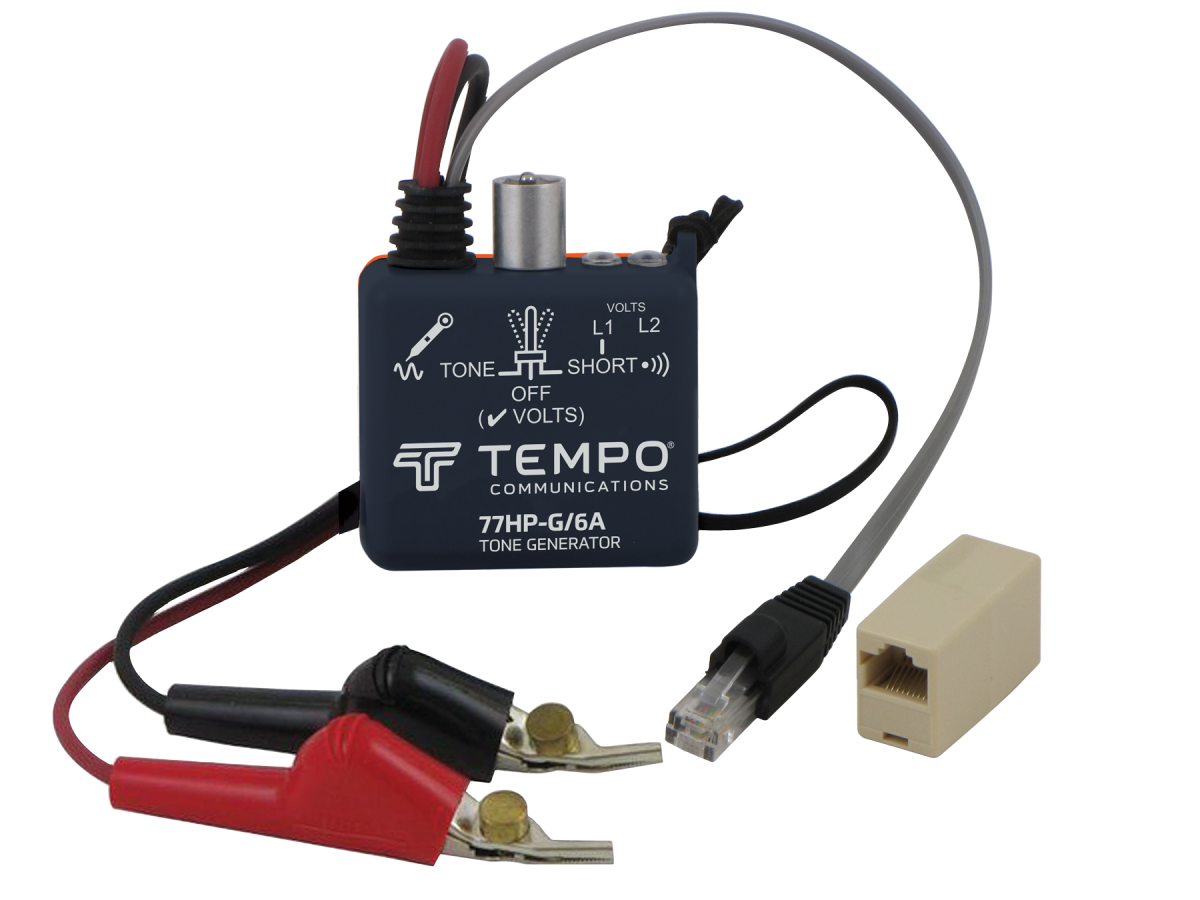

Функции генератора Tempo 77HP-G/6A:

• два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи;
• мощность сигнала генератора 10 дБм;
• два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке);
• переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование;
• разъемы типа "крокодил" и модульный разъем RG-11 для подключения к линии;
• "крокодилы" с игольчатой площадкой для прокалывания изоляции проводника и подачи сигнала без необходимости снятия изоляции проводника;
• переходник RJ-11 на RJ-45 в комплекте;
• защита по напряжению выводов генератора: 52 В.

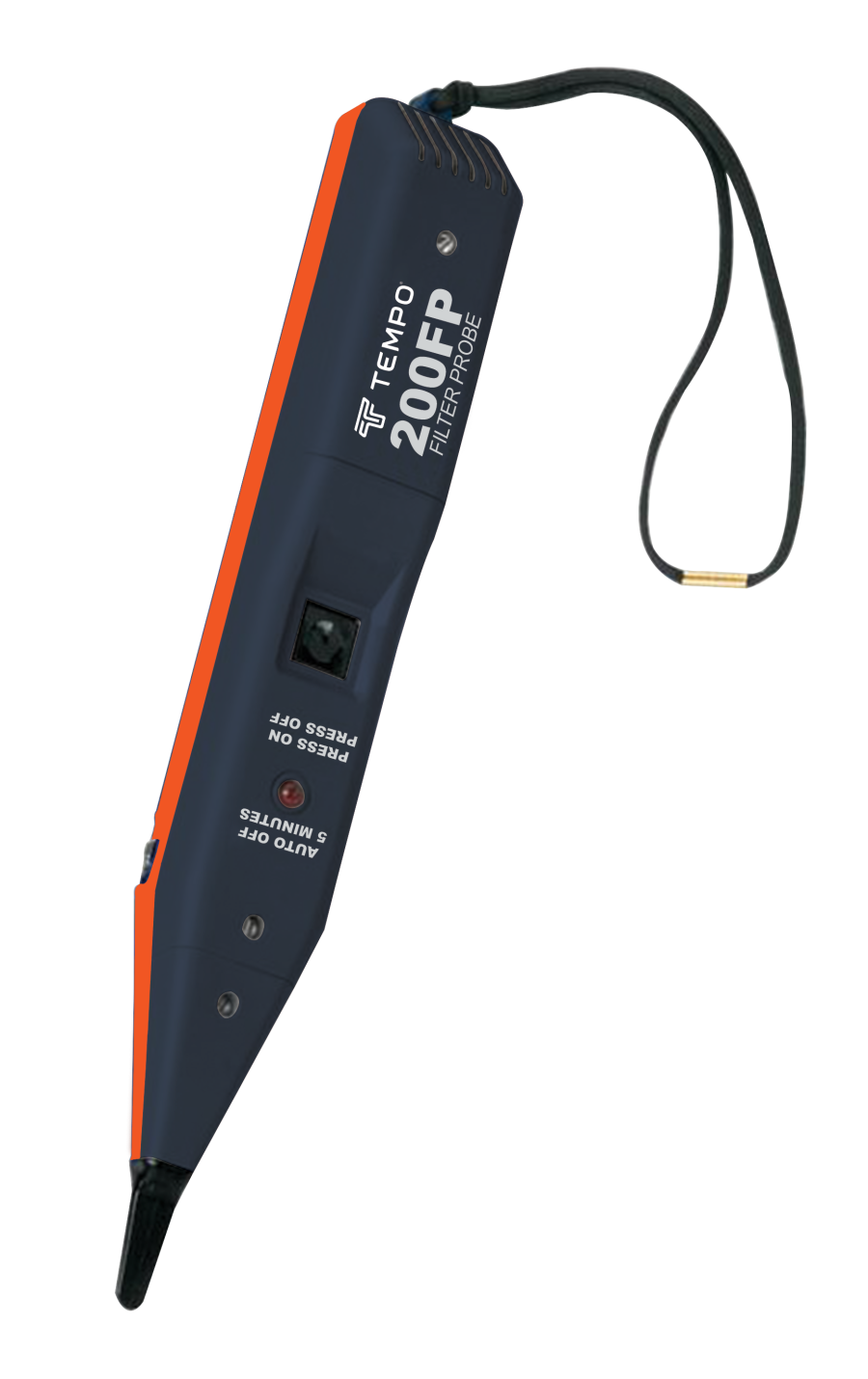

Функции индуктивного щупа Tempo 200FP:

• фильтр низкочастотных помех 50 Гц, позволяющий повысить комфорт работы в помещениях с сильными низкочастотными помехами (серверные, ЦОД);
• возможность работы в фильтрованом и широкополосном режиме;
• светодиодная и звуковая индикация уровня принимаемого сигнала;
• регулятор чувствительности приемника;
• высокий коэффициент усиления принимаемого сигнала;
• пластиковый плоский наконечник, позволяющий избежать замыкания жилы на жилу при идентификации пары;
• разъем для подключения тестовой телефонной трубки;
• автовыключение при бездействии.

Принцип работы тестового набора для отбора кабеля:

Для "прозвонки" пары на удаленном конце кабеля, необходимо:

1. Черный провод генератора подключить к экрану (оболочке) кабеля;
2. Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
3. Включить генератор в положение "Tone"
4. Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
5. Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.

Прозвонка кабеля при помощи индуктивного щупа Tempo 500XP

Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo

Видео: Отбор кабельных пар на удаленном конце кабеля

Аксессуары для тестового набора Tempo 801K

Фото	Артикул	Наименование
	3-00-0472	Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
	3-00-0498	Зажимы «крокодил», пара
	2-10-0494	Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
	GT-PA1902	Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
	GT-PA1903	Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
