Рефлектометр RD3300

Рефлектометр RD3300 предназначен для оперативного отыскания повреждений в различных кабелях типа витая пара в телефонных и локальных вычислительных сетях. Сигнал подается в кабель. Из-за наличия неоднородностей сопротивления кабеля происходит частичное или полное отражение мощности сигнала. Рефлектометр показывает форму сигнала, величину отраженной мощности, а также расстояние до места неисправности. Прибор разработан на основе последних технических достижений, удобен и прост в эксплуатации.

Модель 3300 управляется микропроцессором, что обеспечивает оператору быстрое, простое и точное измерение длины кабеля, определение его состояния и обнаружение дефектов кабеля. Рефлектограмма, результат автоматического расчета расстояния и степень серьезности дефекта — все это отображается на дисплее одновременно.

Модель 3300 позволяет быстро, легко и с высокой точностью определять разрывы, короткие замыкания, переломы и надрезы проводников, их пережимы и нарушения изоляции; дефекты, связанные с проникновением воды; увеличение сопротивления или потери контакта в местах соединений проводов и многие другие повреждения и дефекты кабелей.

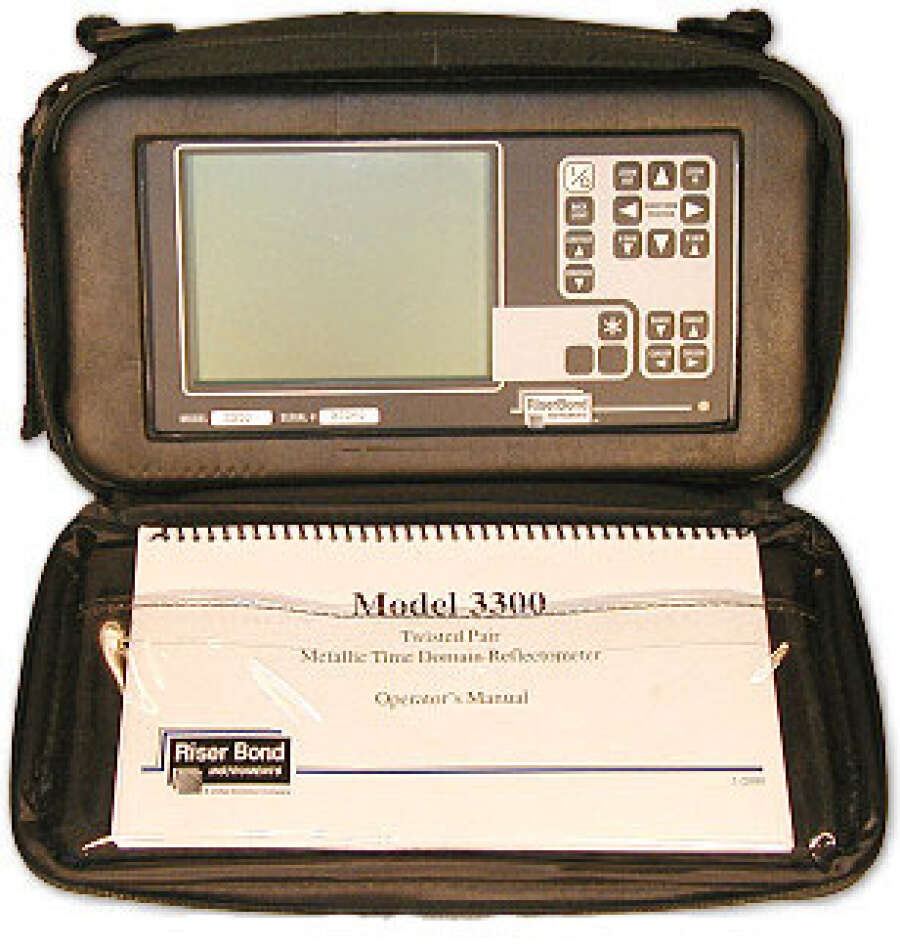

Прибор имеет ударопрочный пластиковый корпус. Дополнительная защита обеспечивается также нейлоновой сумкой для переноски, которая имеет удобные отделения для хранения разъемов и инструкции по эксплуатации. При тестировании кабеля жидкокристаллический дисплей с высокой разрешающей способностью обеспечивает отображение формы импульса в реальном масштабе времени, его длительность, а также расстояние до повреждения, уровень контроля баланса и степень зарядки батареи питания. Подсветка экрана дисплея модель 3300 позволяет проводить тестирование кабелей в условиях слабой освещенности.

Особенности модели 3300:

• Затухание отражения/Степень серьезности дефекта. Уникальной характеристикой рефлектометров фирмы Riser Bond Instruments является автоматический расчет затухания отражения. Режим измерений затухания отражения (RETURN LOSS) dBRL позволяет оценить изменения импеданса в кабеле (чем больше значение dBRL, тем слабее дефект, и наоборот).
• Обнаружение плавающих дефектов (IFD). Режим Intermittent Fault Detection (IFD) используется для контроля и локализации периодически появляющихся неисправностей, обычно трудно поддающихся поиску. При этом изменение положения формы сигнала, величины скорости распространения, а также настройка уровня усиления и масштаба, могут быть выполнены вручную без повторного запуска IFD
• Память для хранения рефлектограмм SUPER-STORE.. Возможность запоминания рефлектограмм позволяет оператору хранить их в памяти для их последующего сравнения с «живыми» рефлектограммами. Это функция полезна при сравнении двух различных рефлектограмм (кабелей), или при сравнении тех же самых рефлектограмм (кабелей) до и после ремонта, перемещения или замены кабеля.
• Перекрестные помехи (CROSSTALK). Режим перекрестных помех используется для определения места в кабеле, где одна кабельная пара оказывается связанной по сигналу с соседней парой. Этот режим используется только при проверке витых пар.
• Функция RANGE-PLUS обеспечивает сканирование заранее установленных режимов тестирования для быстрого поиска неисправности кабеля. Каждому из режимов соответствуют определенные значения следующих параметров: длительность зондирующего импульса, усиление по вертикали и предельная длина тестируемого кабеля.

Сравнительные характеристики рефлектометров Radiodetection (RiserBond):
