FOD-1208 - тестер оптический (1,31/1,55 mkm, FC, LD)

Артикул: FOD-1208

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Аналоги

VIAVI OLTS-85 оптический тестер 1310/1550 нм, -75 ...

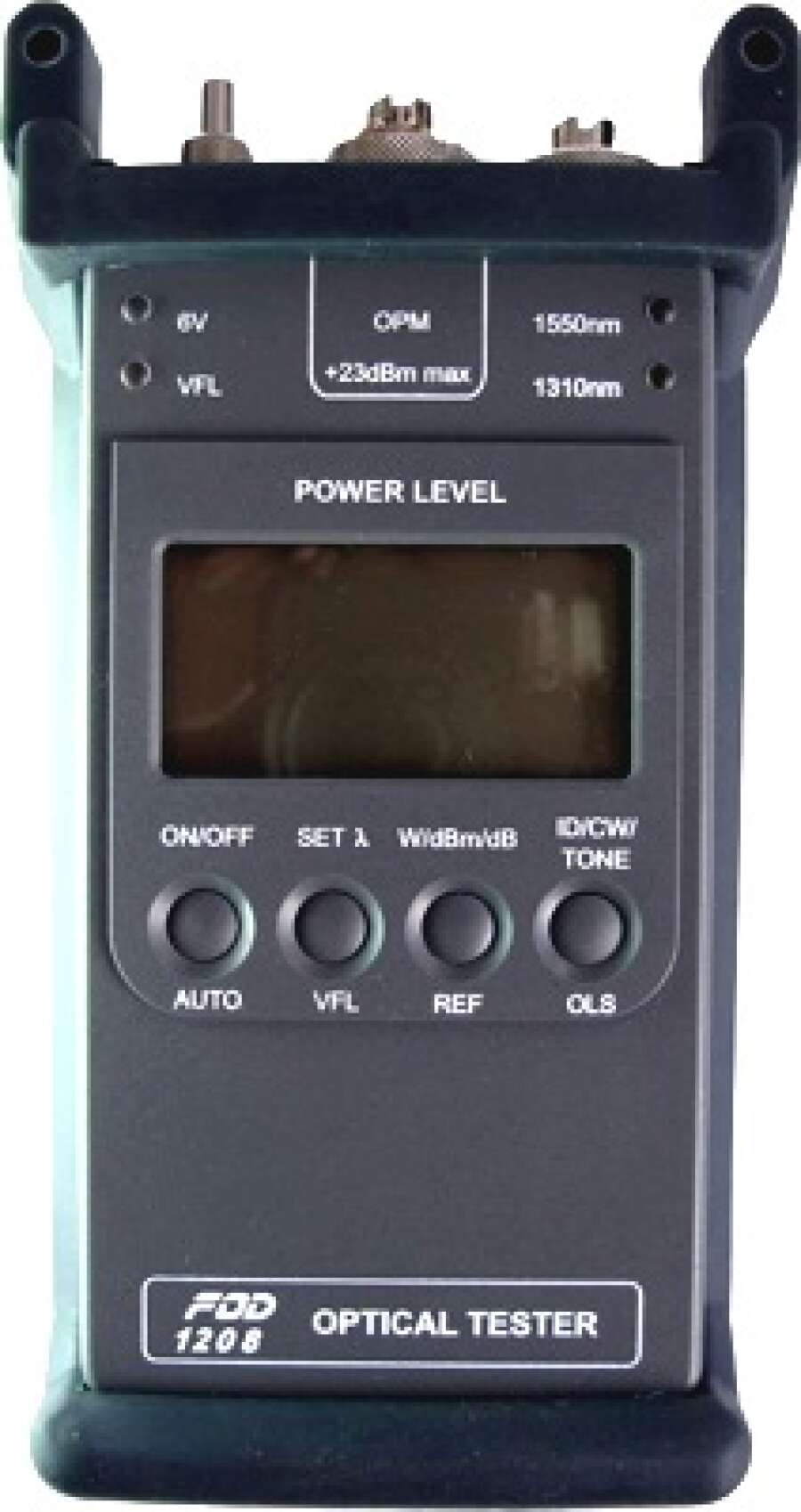

Оптический тестер FOD-1208 служит для быстрого измерения потерь в волоконно-оптических линиях связи.

Тестер объединяет в себе источник оптического излучения на длины волн 1310 и 1550 нм, измеритель оптической мощности и визуализатор повреждений волокна (VFL). Одновременная индикация на двух длинах волн позволяет экономить время и избежать ошибок измерения затухания оптических волокон.

Особенности FOD-1208

Одновременная индикация на двух длинах волн
Измеритель мощности, источник излучения и визуализатор повреждений волокна в одном компактном приборе
Режим автоматической индикации длины волны WAVE ID (кнопка ID): режим работы лазерного источника, при котором совместно с оптическим излучением посылается кодовая информация о длине волны
Режим автоматического определения модулированного тонального сигнала TONE DET (кнопка DEC): 270 Гц, 330 Гц, 1 кГц, 2 кГц

Комплект поставки

Оптический тестер FOD-1208 – 1 шт.
Блок питания 100-240 В – 1 шт.
Адаптер для порта источника излучения FC UCI (FOD-5052) – 1 шт.
Адаптер порта измерителя OPM FC (FOD-5062) – 1 шт.
Адаптер универсальный VFL 2,5 мм (FOD-5058) – 1 шт.
Чехол – 1 шт.
Резиновый защитный кожух – 1 шт.
Инструкция на русском языке – 1 шт.

Технические характеристики FOD-1208

Характеристики измерителя оптической мощности
Одновременная индикация результатов измерений	1310/1550; 1490/1550; 1550/1625 нм
Длина волны калибровки	1310, 1490, 1550, 1625, 1650 нм
Диапазон измерений	от -47 до +23 дБм
Разрешение	0,01 дБ
Относительная погрешность в точке калибровки*	±0,25 дБ
Индицируемые единицы измерения	мВт, мкВт, нВт, дБм, дБ
Тип фотодиода	InGaAs
Диаметр активной площадки	1 мм
Автоматически определяемые тональные частоты	1 кГц, 2 кГц, 270 Гц, 330 Гц, WAVE ID
Диапазон обнаружения сигнала тональной частоты	-40 дБм
Диапазон автоматического обнаружения идентификатора длины волны	-35 дБм
Время работы без подзарядки	400 ч
Сменные адаптеры	универсальный 2,5 мм и 1,5 мм; FC; SC; ST; LC
Характеристики источника оптического излучения
Выходная мощность излучения	1 мВт
Генерируемые сигналы	1 кГц, 2 кГц, WAVE ID, CW
Длина волны излучения	1310±20 / 1550±20 нм
Нестабильность за 1 ч работы*	не более 0,05 дБ
Ширина спектра	типичное значение: 2 нм максимальное значение: 5 нм
Сменные адаптеры	универсальный 2,5 мм; FC; SC; ST; LC
Время работы без подзарядки	40 ч
Характеристики визуализатора повреждений (VFL)
Длина волны излучения	650±10 нм
Тип излучателя	лазерный диод
Выходная мощность излучения	0,8 мВт в SM волокне 9/125 мкм
Общие характеристики
Питание	NiMH батарея блок питания 100-240 В/50-60 Гц
Размеры	180х97х37 мм
Вес	0,375 кг
Температура эксплуатации	от -10 до +50 ºС

Примечание: * При температуре 23±2 ºС, уровне мощности -20 дБм на длине волны калибровки ±2 нм

Адаптеры, применяемые с прибором FOD-1208

для порта источника излучения (LS)
FOD-5052	Адаптер FC UCI
FOD-5053	Адаптер SC UCI
FOD-5054	Адаптер ST UCI
FOD-5055	Адаптер универсальный UCI
FOD-5056	Адаптер LC UCI
для порта измерителя (OPM)
FOD-5060	Адаптер универсальный OPM UCI 2,5 мм
FOD-5061	Адаптер универсальный OPM UCI 1,25 мм
FOD-5062	Адаптер OPM FC
FOD-5063	Адаптер OPM ST
FOD-5064	Адаптер OPM SC
FOD-5065	Адаптер OPM LC
для порта визуального источника (VFL)
FOD-5058	Адаптер универсальный 2,5 мм
FOD-5068	Адаптер универсальный 1,25 мм

Скачать инструкцию

Техническое описание и инструкция по эксплуатации. Оптический тестер FOD-1208
