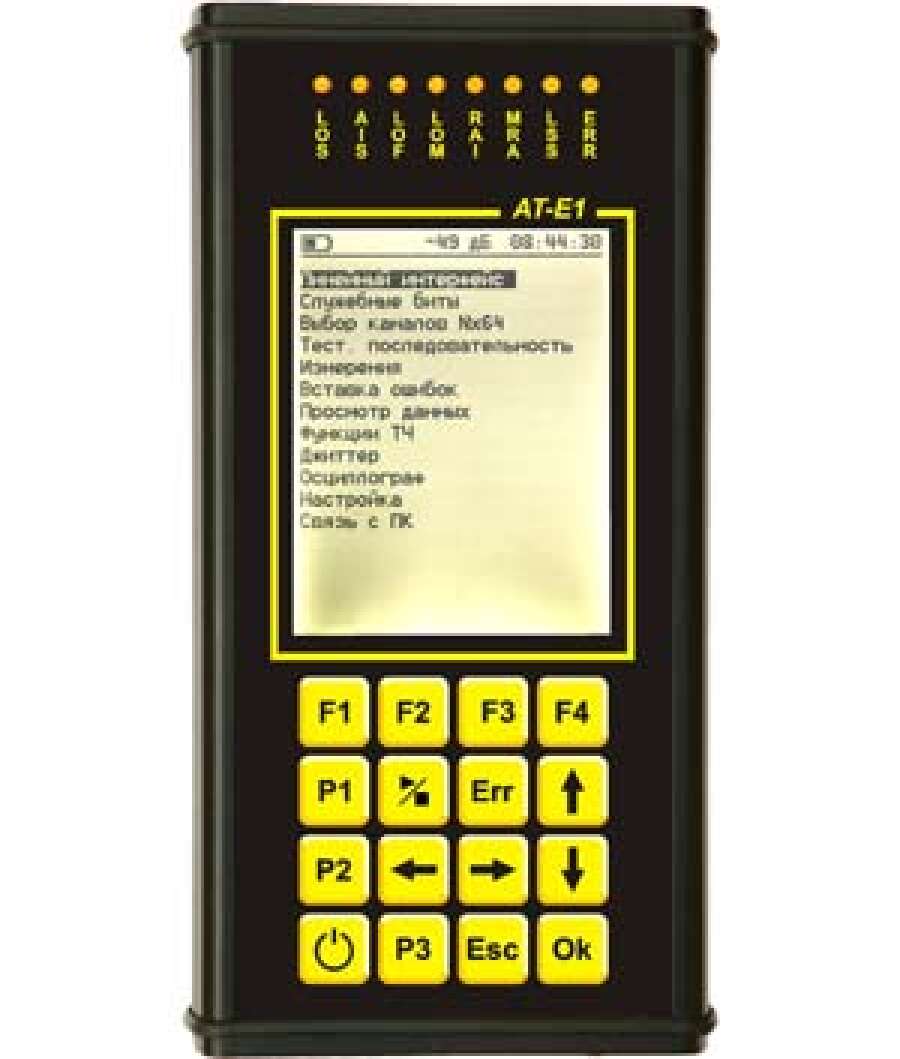

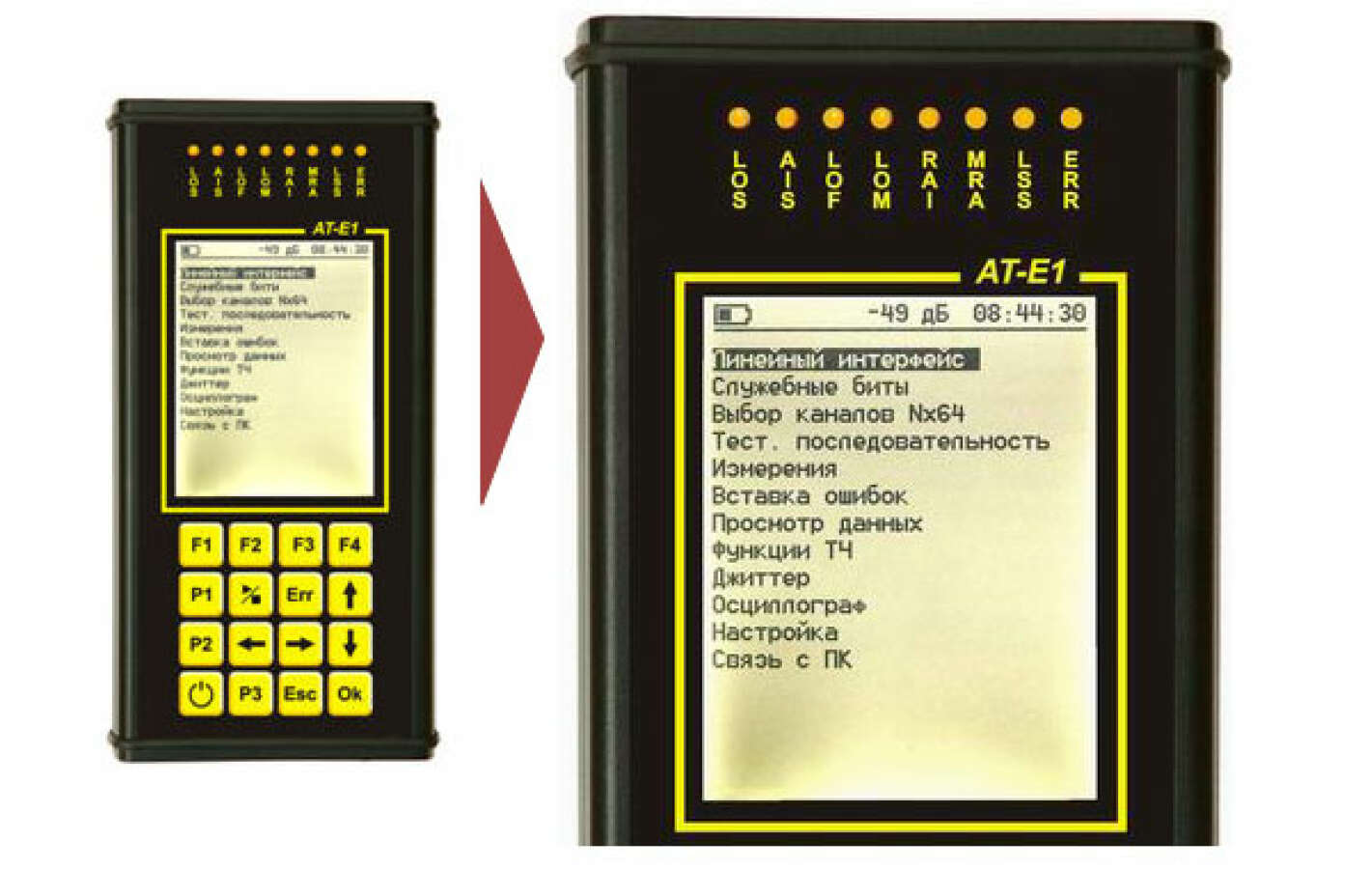

Связьприбор АТ-Е1 - анализатор потока Е1

Артикул: 3-20-7069

Цена: 80 000 ₽

Средний срок поставки: 8-10 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
80 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Тестер интерфейса СВЯЗЬПРИБОР AT-E1 предназначен для проведения анализа сигналов на выходах оборудования цифровых систем передачи E1, а также на симметричных кабелях связи, используемых этими системами. Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем, использующих интерфейс со скоростью передачи 2048 кбит/c (рекомендация МСЭ-Т G.704).

Основные функции СВЯЗЬПРИБОР AT-E1

  • Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
  • Обнаружение и индикация аварийных состояний
  • Генерация тестовых сигналов, имитация аварий и вставка ошибок
  • Измерение частоты и уровня входного сигнала
  • Отображение формы сигнала
  • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
  • Измерение и генерация фазового дрожания (джиттера)
  • Возможность анализа потока с перерывом и без перерыва связи
  • Измерения параметров в соответствии с нормами приказа Минсвязи РФ №92 от 10.08.96
  • Функции просмотра данных

Особенности СВЯЗЬПРИБОР AT-E1

  • Прибор AT-E1 функционально состоит из передатчика, приёмника и комплекта измерительных проводов
  • Прибор выполнен в алюминиевом ударопрочном влагостойком корпусе, помещенном в сумку для переноски
  • Связь с компьютером через интерфейс USB
  • Возможность организации служебной связи: совместимость с обычной компьютерной гарнитурой (наушники + микрофон)

Комплект поставки

  • Прибор AT-E1 - 1 шт.
  • Комплект измерительных проводов - 1 шт.
  • Кабель для связи с ПК - 1 шт.
  • Блок питания - 1 шт.
  • Техническое описание и инструкция по эксплуатации - 1 шт.
  • Компакт-диск с программным обеспечением - 1 шт.
  • Сумка для переноски - 1 шт.

Технические характеристики СВЯЗЬПРИБОР АТ-Е1

Генератор
Выход генератора симметричный
Выходное сопротивление 120 Ом
Выходной уровень 3 ± 0,3 В
Форма выходного сигнала в соответствии с рек. МСЭ-Т G.703
Источники синхросигнала внутренний, восстановленный, внешний
Частота внутреннего генератора 2 048 000 +6 Гц
Функция смещения частоты +6 000 Гц с шагом 1 Гц
Джиттер в выходном сигнале не более 0,05 ТИ в диапазоне частот 10 Гц - 100 кГц
Генерируемые тестовые последовательности ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)
все 1, все 0, пользовательская,
инверсия в соответствии с рек. МСЭ-Т O.150
Линейные коды AMI, HDB-3
Структура потока неструктурированный, ИКМ-31, ИКМ-30, CRC-4 в соответствии с рек. МСЭ-Т G.704
Вставка ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состояний LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Программируемый коэффициент ошибок 1 ошибка в секунду, 1*10N (N= -1, -2, -3, -4, -5, -6)
Программируемое число ошибок непрерывно, 1, 10, 100, 500, 1000, 5000
Программируемое время имитации аварии непрерывно, 1c, 2c, 3c, 5c
Программируемые S биты и CAS слова да
Генератор джиттера
Вид модуляции гармонический
Максимальная амплитуда в интервале частот джиттера Fj, кГц* 20 Гц - 900 Гц: 10 ТИ
900 Гц – 18 кГц: 9/Fj ТИ
18 кГц – 50 кГц: 0,5 ТИ
50 кГц – 100 кГц: 0,4 ТИ
Шаг установки амплитуды 0,02 ТИ
*Примечание: 1 ТИ = 488 нс, Fj – частота джиттера в кГц
Приёмник
Вход приемника симметричный
Входное сопротивление 120 Ом, >4 кОм
Входное усиление 0, 6, 12, 24, 30, 36, 43 дБ
Диапазон частоты входного сигнала 2 048 000 + 500 Гц
Анализируемые тестовые последовательности ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)
все 1, все 0, пользовательская,
инверсия в соответствии с рек. МСЭ-Т O.150
Структура потока неструктурированный, ИКМ-31, ИКМ-30, CRC-4 в соответствии с рек. МСЭ-Т G.704
Обнаружение ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
Обнаружение аварий и состояний LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Диапазон контролируемых значений коэффициента ошибок от 10-1 до 10-10
Диапазон счета числа текущих ошибок от 0 до 999 999 999
Измерение джиттера
Фильтры 20 Гц – 100 кГц, 18 кГц – 100 кГц
Диапазон измерения в интервале частот джиттера*

20 Гц - 900 Гц: 10 ТИ

900 Гц - 18 кГц: 9/Fj ТИ

18 кГц - 50 кГц: 0,5 ТИ

50 кГц - 100 кГц: 0,4 ТИ

Погрешность измерения

на частоте 1 кГц: +0,02 ТИ + 0,05*A

на других частотах в диапазоне 20 Гц - 100 кГц: +0,02 ТИ + 0,07*A

*Примечание: 1 ТИ = 488 нс, A - значение измеряемой величины в ТИ, Fj – частота джиттера в кГц
Функция ТЧ
Функция прослушивания выбранного канала да
Функция вставки в выбранный канал речевого или тонального сигнала с частотой 1 кГц да
Закон компандирования A-закон в соответствии с рек. МСЭ-Т G.711
Общие характеристики
Питание
  • от четырёх аккумуляторных батарей (Ni-MH 1,2 В, 2,3 А/ч)
  • от сети переменного тока с напряжением 220 В через блок питания, входящий в комплект поставки (он же позволяет выполнять заряд аккумуляторов)
Время работы от батарей 4 ч
Дисплей цветной, 320х240 точек (диагональ 10 см)
Связь с ПК USB
Габаритные размеры 200х105х40 мм
Рабочая температура от -20 до +50 °С
Относительная влажность воздуха до 90 % при 30 °С
Атмосферное давление при эксплуатации от 86 до 106 кПа
