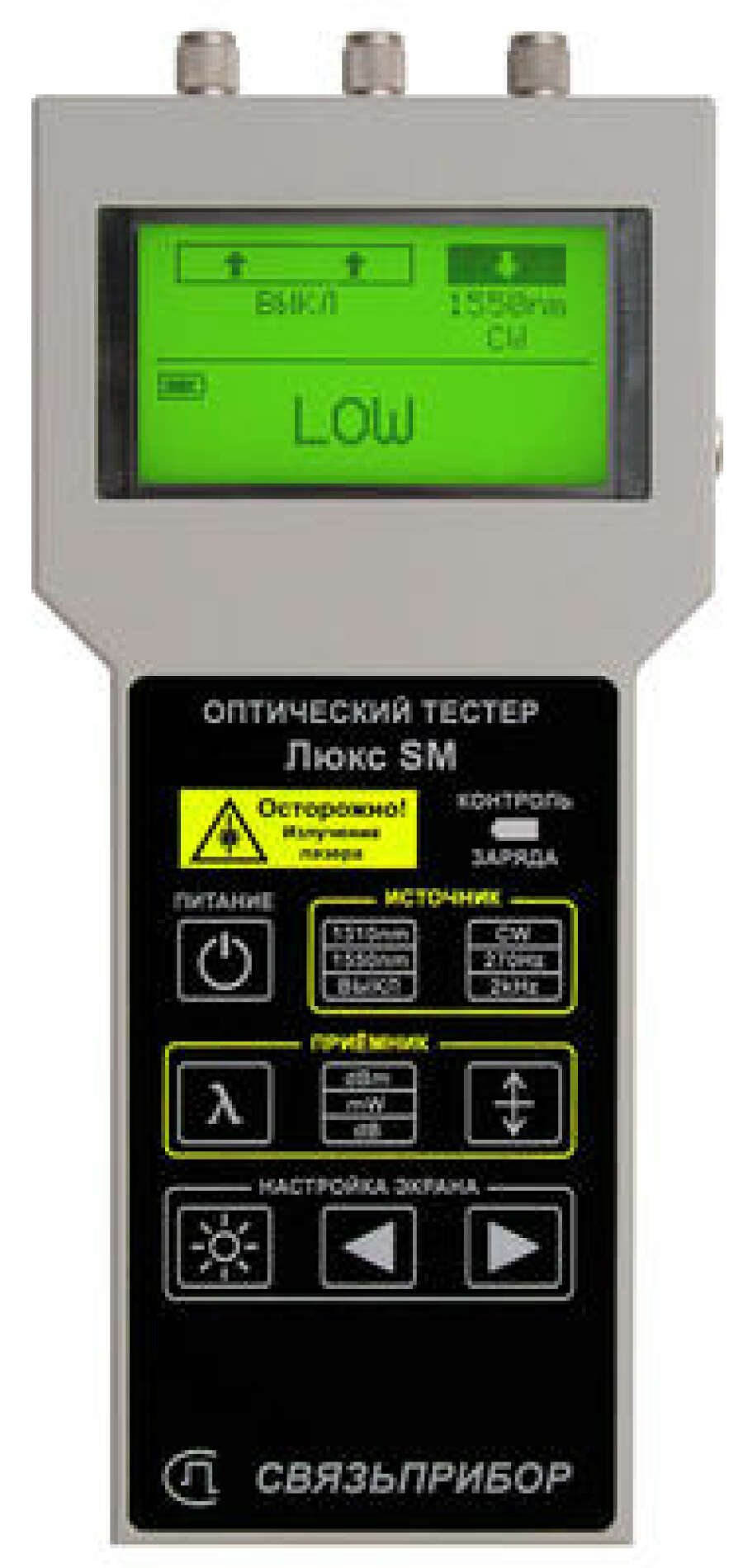

Связьприбор Люкс SM - оптический тестер

Артикул: 3-20-7073

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Оптический тестер Связьприбор Люкс SM служит для измерения уровня мощности оптического излучения и затухания одномодового волоконно-оптического кабеля в полевых и стационарных условиях.

Особенности Люкс SM

Функция обрывного рефлектометра* позволяет:
- определить длину ВОЛС / расстояние до обрыва от 3 до 80 км
- оценить затухание на участке (между двумя курсорами)
Два стабилизированных лазерных источника на две длины волны 1310 и 1550 нм
Встроенный визуализатор оптических дефектов VFL (опционально)

* Примечание: расстояние до обрыва и затухание на участке определяются по рефлектограмме, которая выводится на экран прибора.

Комплект поставки

Тестер Люкс SM – 1 шт.
Сетевой адаптер 220 В – 1 шт.
Комплект аккумуляторов типа АА – 4 шт.
Измерительный патчкорд FC-FC (длина 2 м) – 1 шт.
Разветвитель 1x2 – 1 шт.
Футляр-сумка – 1 шт.
Руководство по эксплуатации – 1 шт.

Технические характеристики Связьприбор Люкс SМ

Оптический тестер
Длина волны излучения источников	1310±20 нм, 1550±20 нм
Диапазон измерения оптической мощности относительно 1 мВт	от +6 до -70 дБм
Пределы допустимого значения погрешности измерения средней оптической мощности на длинах волн калибровки 1,31 и 1,55 мкм в рабочем диапазоне мощности	не более ±0,5 дБ
Разрешение	не менее 0,1 дБ
Тип излучателя	лазерный диод
Частота импульсно модулированного сигнала	270 Гц и 2 кГц
Относительная нестабильность мощности за 15 мин	не более ±0,3 дБ
Относительная нестабильность мощности за 40 мин	не более ±0,5 дБ
Обрывной рефлектометр
Максимальный диапазон	148 017 м
Диапазон	12-14 дБ
Длина волны измерения	1550 нм
Шаг дискретизации	1,8 м
Зона неопределенности	L_имп. + 1000 м
Длительность импульса	10, 20, 30 мкс
Время измерения	15, 30, 60, 180 с
Общие характеристики
Питание	встроенные аккумуляторы (АА, Ni-MH, 1,2 В, 4 шт.) адаптер 220 В
Время непрерывной работы	6 ч
Габаритные размеры	230х106х45 мм
Вес	0,6 кг
Температура эксплуатации	от -10 до +40°C

Опции и аксессуары для Связьприбор Люкс SМ

VISA-VFL

Встроенный визуализатор оптических дефектов VFL (650 нм)

Скачать инструкцию

Связьприбор Люкс SМ - оптический тестер

Дополнительные материалы

Испытания оптического тестера Люкс SM (проверка функции обрывного рефлектометра)
