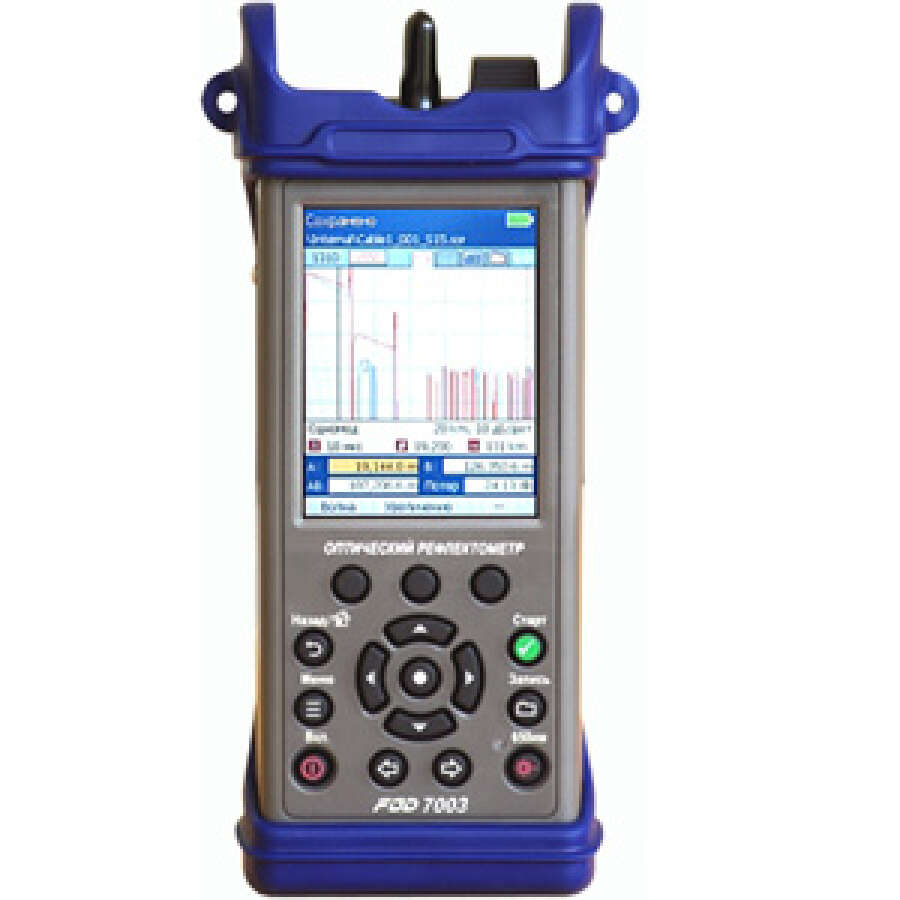

FOD-7003 - рефлектометр оптический (1310/1550 nm, SM, FC)

Артикул: FOD-7003

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Аналоги:

Оптический рефлектометр FOD-7003 предназначен для измерения и обнаружения повреждений волокна. FOD-7003 является идеальным средством для паспортизации локальных и внутренних линий, а также для тестирования и устранения повреждений в городских сетях.

FOD-7003 - это одномодовый рефлектометр 1310/1550 нм. Рефлектометр включает визуализатор повреждений на длине волны 635 нм.

Имеется специальное программное обеспечение для подключения к микрорефлектометру цифрового видеоскопа DFS1. DFS1 предоставляет возможность проверить чистоту и качество поверхности оптических коннекторов. Питание DFS1 осуществляется через USB порт. DFS1 передает полученное изображение через USB порт на экран рефлектометра с эффективным увеличением в 400 раз.

Технические характеристики FOD-7003

Рабочие длины волн	1310 / 1550 нм
Динамический диапазон (SNR=1)	≥ 26 дБ @ 10 мкс
Динамический диапазон (SNR=1)	≥ 26 дБ @ 10 мкс
Мертвая зона по событиям	2 м мах @ отраж. -45 дБ
Мертвая зона по событиям	2 м мах @ отраж. -45 дБ
Мертвая зона по затуханиям	10 м мах @ отраж. -45 дБ
Мертвая зона по затуханиям	10 м мах @ отраж. -45 дБ
Диапазон измерения расстояний	0,25; 0,5; 1; 2; 4; 8; 16; 32; 64; 128; 208 км
Количество рефлектограмм в памяти	более 1000
Разрешающая способность	0,25 м при трассе менее 4 км
Размеры с резиновым чехлом	215 х 85 х 50 мм
Вес	770 г
Питание	Li-lon аккумулятор, блок питания 100-240 В / 50-60 Гц
Рабочая температура	от -10 до +50 ºС

Основные функции FOD-7003

Автоматическая установка режимов
Автоматическая таблица событий
Автоматическая работа одновременно на двух длинах волн
Li-Ion аккумулятор обеспечивает непрерывную работу более 6 ч может быть легко заменен на запасной, а также подзаряжен прямо в приборе
Запись данных во внутренней энергонезависимой памяти (более 500 трасс) или в карточке Compact Flash (тысячи трасс на каждую карточку)
Стандартный формат файла Bellcore/Telecordia
Яркий цветной дисплей с подсветкой, хорошо читаемый как в помещении, так и на ярком солнце
Отдельная кнопка запуска измерений и сохранения файла
Данные вводятся как с кнопок, так и через сенсорный экран
Русифицированное меню

Комплект поставки

Оптический рефлектометр FOD-7003
Блок питания 100-240 В
Адаптеры SC, ST или FC типа (установлены на рефлектометре)
Резиновый противоударный кожух
Сумка для переноски с наплечным ремнем
Инструкция на русском языке

Опции и аксессуары для FOD-7003

Адаптеры OTDR, применяемые с прибором:

FOD-5052 - адаптер FC UCI;
FOD-5053 - адаптер SC UCI;
FOD-5054 - адаптер ST UCI;
FOD-5055 - адаптер универсальный UCI;
FOD-5056 - адаптер LC UCI.

Адаптеры VFL и LED, применяемые с прибором:

FOD-5058 - адаптер универсальный 2,5 mm;
FOD-5068 - адаптер универсальный 1,25 mm.
