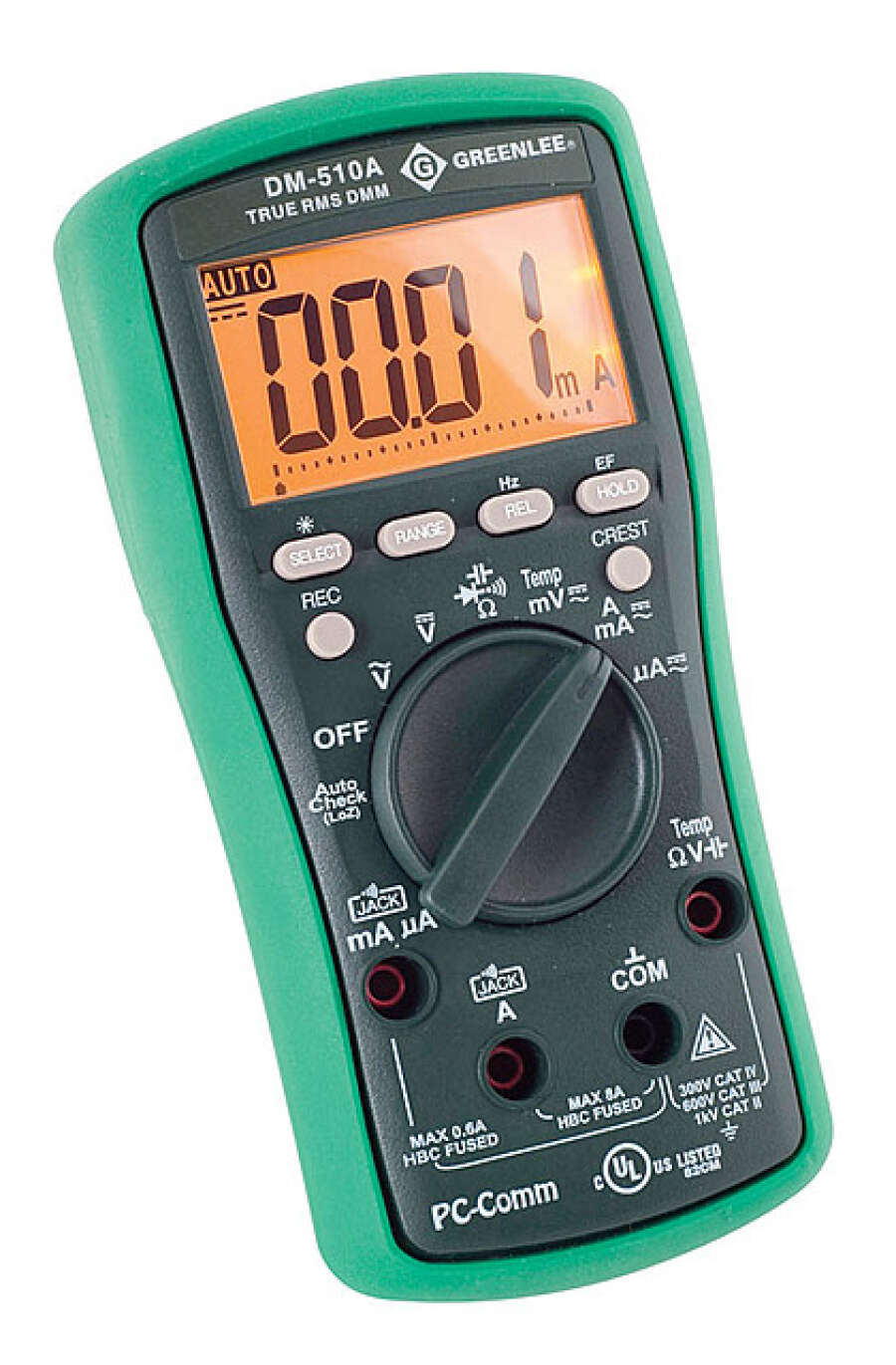

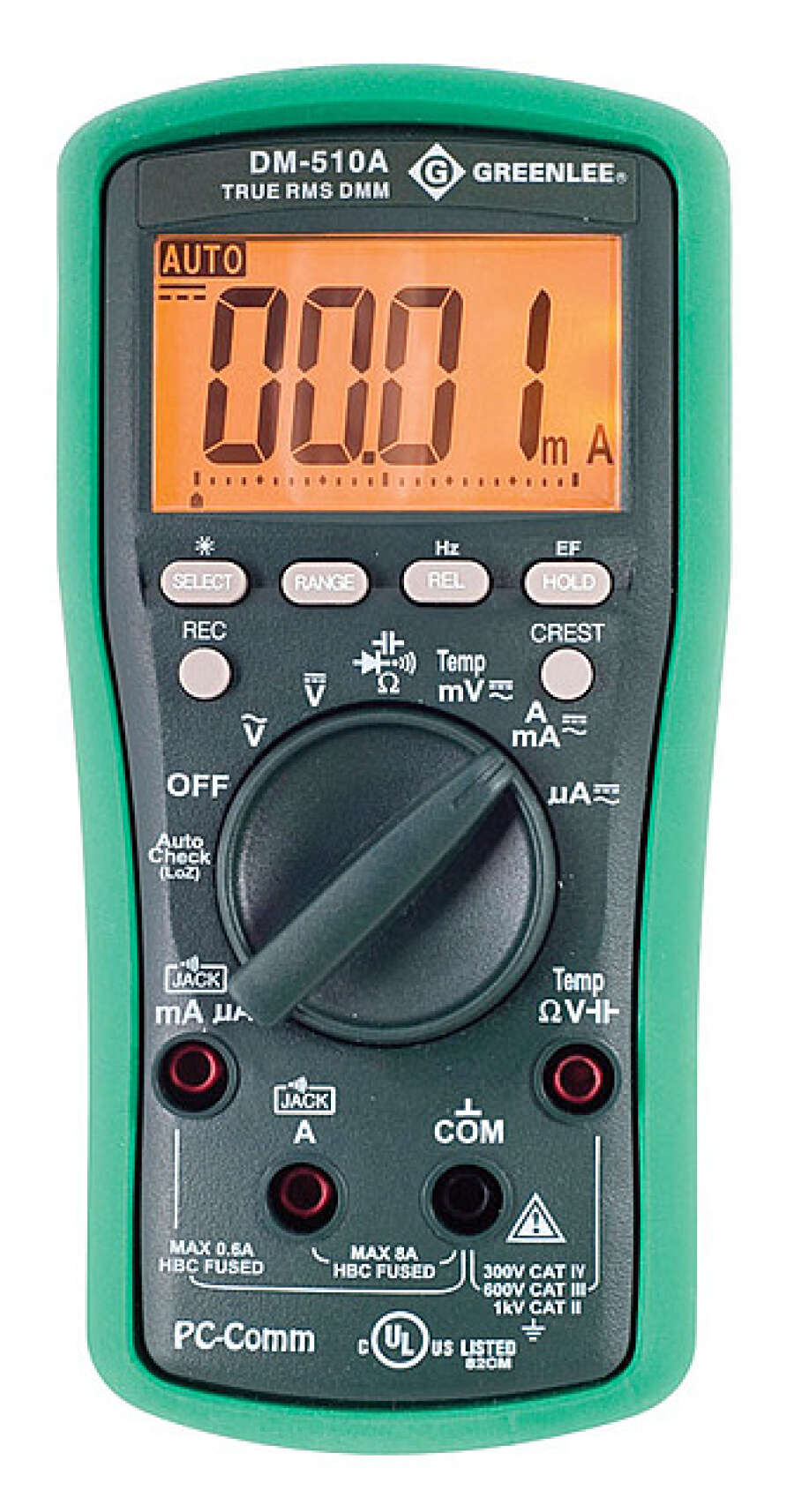

GreenLee DM-510A - цифровой мультиметр

Артикул: GT-DM-510A

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Greenlee DM-510A - профессиональные цифровые мультиметры для диагностики электрических цепей с высокой точностью. Они имеют богатые функциональные возможности и позволяют выполнить множество сложных инженерных задач.

Мультиметры Greenlee DM-510A проводят сделующие измерения:

автоматический выбор режимов измерения напряжения, тока и сопротивления при низком импедансе
напряжение переменного и постоянного тока
бесконтактное определение напряжения
переменный и постоянный ток
частота
емкость
сопротивление
коэффициент заполнения сигналов логического уровня
прозвонка контактов и проверка диодов
измерение температуры

Сервисные функции цифрового мультиметра DM-510A

измерение среднеквадратического значения True RMS
фиксация пиковых значений
функция удержания результатов измерений
режим относительного нуля
аналоговая гистограмма 24 сегмента
автоматический и ручной выбор пределов измерения
сигнализация неправильного подключения
подсветка дисплея
автоотключение
связь с ПК
обработка результатов измерения при помощи програмного обеспечения GT-DMSC-2U (опция)

Технические характеристики цифрового мультиметра GreenLee DM-510A

Переменное напряжение

Диапазон (50Гц - 400Гц)	Погрешность
60.00 mV	± (1.0% + 0.05 mV)
600.0 mV	± (1.0% + 0.5 mV)
6.000 V	± (1.0% + 0.005 V)
60.00 V	± (1.0% + 0.05 V)
600.0 V	± (1.0% + 0.5 V)
1000 V	± (1.0% + 5 V)

Входной импеданс 10МОм/50пФ

Постоянное напряжение

Диапазон	Погрешность
60.00 mV	± (0.4% + 0.05 mV)
600.0 mV	± (0.2% + 0.3 mV)
6.000 V	± (0.2% + 0.003 V)
60.00 V	± (0.2% + 0.03 V)
600.0 V	± (0.2% + 0.3 V)
1000 V	± (0.2% + 3 V)

Входной импеданс 10МОм/50пФ

Сопротивление

Диапазон	Погрешность
600.0 Ω	± (0.5% + 0.4 Ω)
6.000 kΩ	± (0.5% + 0.004 kΩ)
60.00 kΩ	± (0.5% + 0.04 kΩ)
600.0 kΩ	± (0.5% + 0.4k Ω)
6.000 MΩ	± (0.7% + 0.004 MΩ)
60.00 MΩ	± (1.2% + 0.04 MΩ)

Типовое напряжение холостого хода 0,45В постоянного тока

Тест диодов

Диапазон	1.000 V
Типовой ток тестирования	0,56 мА
Напряжение холостого хода	менее 1,8В постоянного тока
Погрешность	± (1.0% + 0.003 В)

Проверка целостности (прозвонка)

Диапазон сопротивлений для появления тонального сигнала	10 - 80 Ом
Время реакции	менее 32 мсек

Переменный ток

Диапазон (50Гц - 400Гц)	Погрешность	Номинальная нагрузка (типовая)
600.0 µA	± (1.0% + 0.3 µA)	0.1 mV/µA
6000 µA	± (1.0% + 3 µA)	0.1 mV/µA
60.00 mA	± (1.0% + 0.03 mA)	1.7 mV/mA
600.0 mA	± (1.0% + 0.3 mA)	1.7 mV/mA
6.000 A	± (1.2% + 0.006 A)	0.03 V/A
8.00 A*	± (1.8% + 0.06 A)	0.03 V/A

*Измерение переменного тока величиной от 8 A до 15 A допускается в течение 30 секунд. с 5-ти минутными перерывами на охлаждение.

Постоянный ток

Диапазон	Погрешность	Номинальная нагрузка (типовая)
600.0 µA	± (0.5% +0.5 µA)	0.1 mV/µA
6000 µA	± (0.5% + 3 µA)	0.1 mV/µA
60.00 mA	± (0.5% + 0.05 mA)	1.7 mV/mA
600.0 mA	± (0.5% + 0.3 mA)	1.7 mV/mA
6.000 A	± (1.2% + 0.006 A)	0.03 V/A
8.00 A*	± (1.8% + 0.06 A)	0.03 V/A

*Измерение постоянного тока величиной от 8 A до 15 A допускается в течение 30 секунд. с 5-ти минутными перерывами на охлаждение.

Частота - Гц (в линии) в режиме измерения переменного и постоянного напряжения, тока, режиме AutoCheck

Функция	Чувствительность (синусоидальный сигнал, RMS)	Диапазон
6 V	0.4 V	10 Hz до 10 kHz
60 V	4 V	10 Hz до 50 kHz
600 V	40 V	10 Hz до 50 kHz
1000 V	400 V	45 Hz до 1 kHz
600 µA	40 µA	10 Hz до 10 kHz
6000 µA	400 µA	10 Hz до 10 kHz
60 mA	4 mA	10 Hz до 10 kHz
600 mA	40 mA	10 Hz до 10 kHz
6 A	1 A	10 Hz до 1 kHz
10 A	6 A	10 Hz до 1 kHz

Погрешность для диапазонов измерения частоты

Диапазон	Погрешность
9.999 Hz	± (0.03% + 0.003 Hz)
99.99 Hz	± (0.03% + 0.03 Hz)
999.9 Hz	± (0.03% + 0.3 Hz)
9999 Hz	± (0.03% + 3 Hz)
99.99 kHz	± (0.03% + 0.03 kHz)
999.9 kHz	± (0.03% + 0.3 kHz)

Частота - Гц для логического уровня (функция мВ)

Диапазон	Погрешность	Чувствительность (прямоугольный сигнал)
5.0 Hz до 9.999 Hz	± (0.03% + 0.002 Hz)	3 V peak
99.99 Hz	± (0.03% + 0.02 Hz)
999.9 Hz	± (0.03% + 0.2 Hz)
9999 Hz	± (0.03% + 2 Hz)
99.99 kHz	± (0.03% + 0.02 kHz)
100.0 kHz to 500.0 kHz	± (0.03% + 0.2 kHz)
500.0 kHz to 999.9 kHz	± (0.03% + 0.2 kHz)	5 V peak

Бесконтактное обнаружение электрического поля

Типовое напряжение	Гистограмма на дисплее	Частотный диапазон
10 V до 36 V	-	50 Hz до 60 Hz
23 V до 83 V	- -
59 V до 165 V	- - -
124 V до 330 V	- - - -
250 V до 1000 V	- - - - -

Индикация на дисплее и подаваемый тональный сигнал пропорциональны мощности сигнала

Емкость

Диапазон	Погрешность
60.00 nF	± (2.0% + 0.05 nF)
600.0 nF	± (2.0% + 0.5 nF)
6.000 µF	± (1.5% + 0.005 µF)
60.00 µF	± (1.5% + 0.05 µF)
600.0 µF	± (1.5% + 0.5 µF)
3000 µF	± (2.0% + 5 µF)

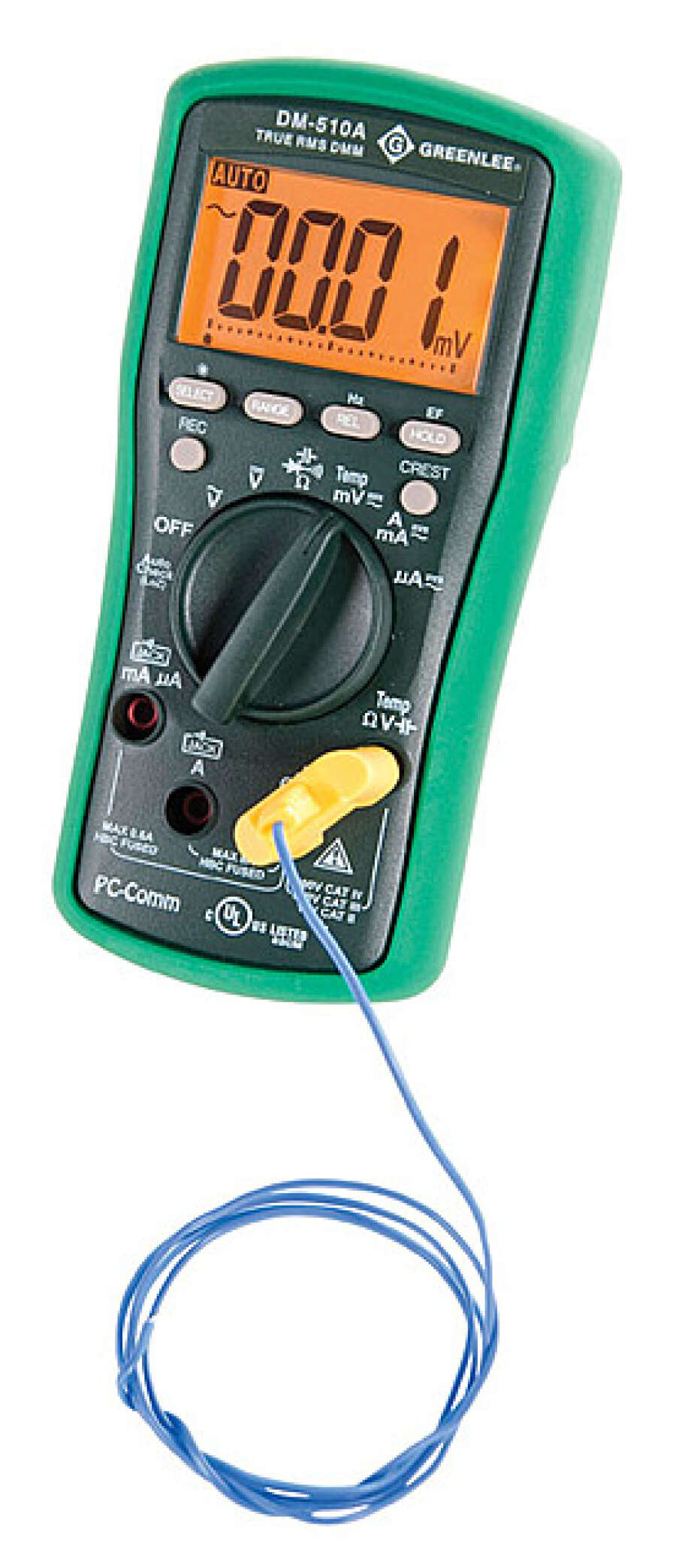

Температура

Диапазон	Погрешность
-50 °C до 1000 °C	± (0.3% + 3 °C)

Измерение переменного напряжения в режиме AutoCheck™

Диапазон (50/60 Гц)	Погрешность
6,000 В	± (1,4% + 0,005 В)
60,00 В	± (1,4% + 0,05 В)
600,0 В	± (1,4% + 0,5 В)
1000 В	± (1,4% + 5 В)

Входной импеданс: начальный 2,5 кОм/120 пФ на напряжениях до 50 В; повышается приблизительно до 375кОм на 1000В

Уровень запуска AutoCheck™: типовое значение > 1,0 В (50/60 Гц)

Измерение постоянного напряжения в режиме AutoCheck™

Диапазон	Погрешность
6,000 В	± (1,3% + 0,003 В)
60,00 В	± (1,3% + 0,03 В)
600,0 В	± (1,3% + 0,3 В)
1000 В	± (1,3% + 3 В)

Входной импеданс: начальный 2,5 кОм/120 пФ на напряжениях до 50 В; повышается приблизительно до 375кОм на 1000В

Уровень запуска AutoCheck™: типовое значение > + 1,0В постоянного тока и < -1,0 В постоянного тока

Измерение сопротивления в режиме AutoCheck™

Диапазон	Погрешность
600,0 Ом	± (1,2% + 1,0 Ом)
6,000 кОм	± (1,2% + 0,01 кОм)
60,00 кОм	± (1,2% + 0,1 кОм)
600,0 кОм	± (1,2% + 1,0 кОм)
6,000 МОм	± (1,2% + 0,01 МОм)
60,00 МОм	± (1,2% + 0,1 МОм)

Напряжение холостого хода: типовое 0,45 В постоянного тока
Уровень запуска AutoCheck™: типовой < 10,00 МОм
Режим записи (напряжения и тока) для сохранения максимального и минимального сигнала ≥ 100 мсек
Погрешность: Заданная погрешность + 100 единиц
Захват пикового значения (напряжения и тока) для сохранения значения продолжительностью ≥ 5 мсек
Погрешность: Заданная погрешность ± 150 единиц

Общие технические характеристики

Параметр	Значение
Отображение информации	ЖК дисплей, максимальное показание 6000 + аналоговая 24-сегментная гистограмма
Определение полярности	автоматически
Частота выборки	Цифровой дисплей: 5 раз/сек Аналоговая гистограмма: 40 раз/сек
Автоматическое отключение питания	Есть, при неактивности в течении 34 минут
Температура эксплуатации	От 0°C до 40°C
Относительная влажность	Не более 80% для температуры до 31°C, линейное понижение до максимального значения 50% на 40°C
Высота над уровнем моря	Не более 2000 метров
Питание	Две батарейки 1,5 В (ААА, NEDA24A или IEC LR03)
Защита от перезрузки	Напряжение: 1050 В RMS, 1450 В пиковое AutoCheck™, mV, Ω и Others: 600 В RMS μA или mA: Предохранитель 0,63 А / 500 В, номинал отключения 150 кА, 1/4” x 1-1/4” А: Предохранитель 10 А / 600 В, номинал отключения 150 кА, 13/32” x 1-1/2”

Опции и аксессуары к мультиметру Greenlee DM-510A

Фото	Наименование	Код по каталогу

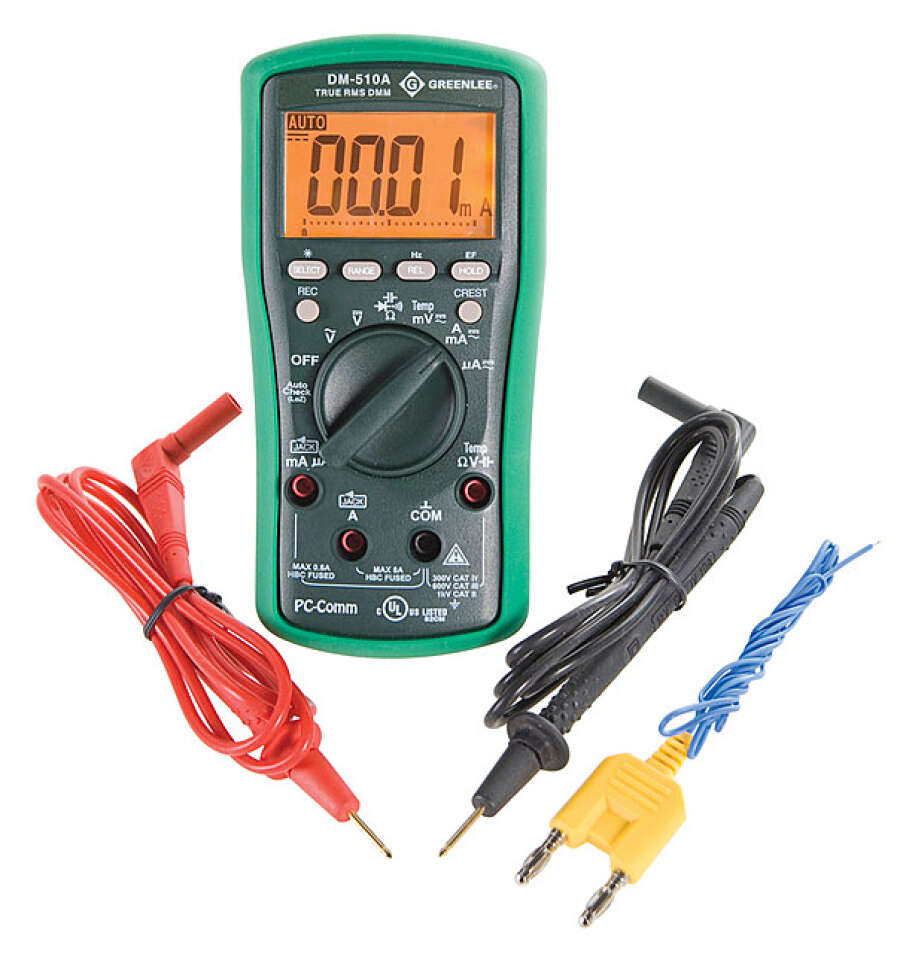

	Greenlee 11372 - тестовые шнуры	GT-11372
	Greenlee DMSC-2U - комплект аксессуаров и ПО для мультиметров DM-200А/210A/DM-510A	GT-DMSC-2U
	Greenlee CMA-40 – адаптер к цифровым мультиметрам для измерения тока АС до 400А	GT-CMA-40
	Greenlee FC-118 - адаптер к цифровым мультиметрам для измерения переменного тока (3000А; 457 мм)	GT-FC-118
	Greenlee FC-110 - адаптер к цифровым мультиметрам для измерения переменного тока (3 000 А; 254 мм)	GT-FC-110
