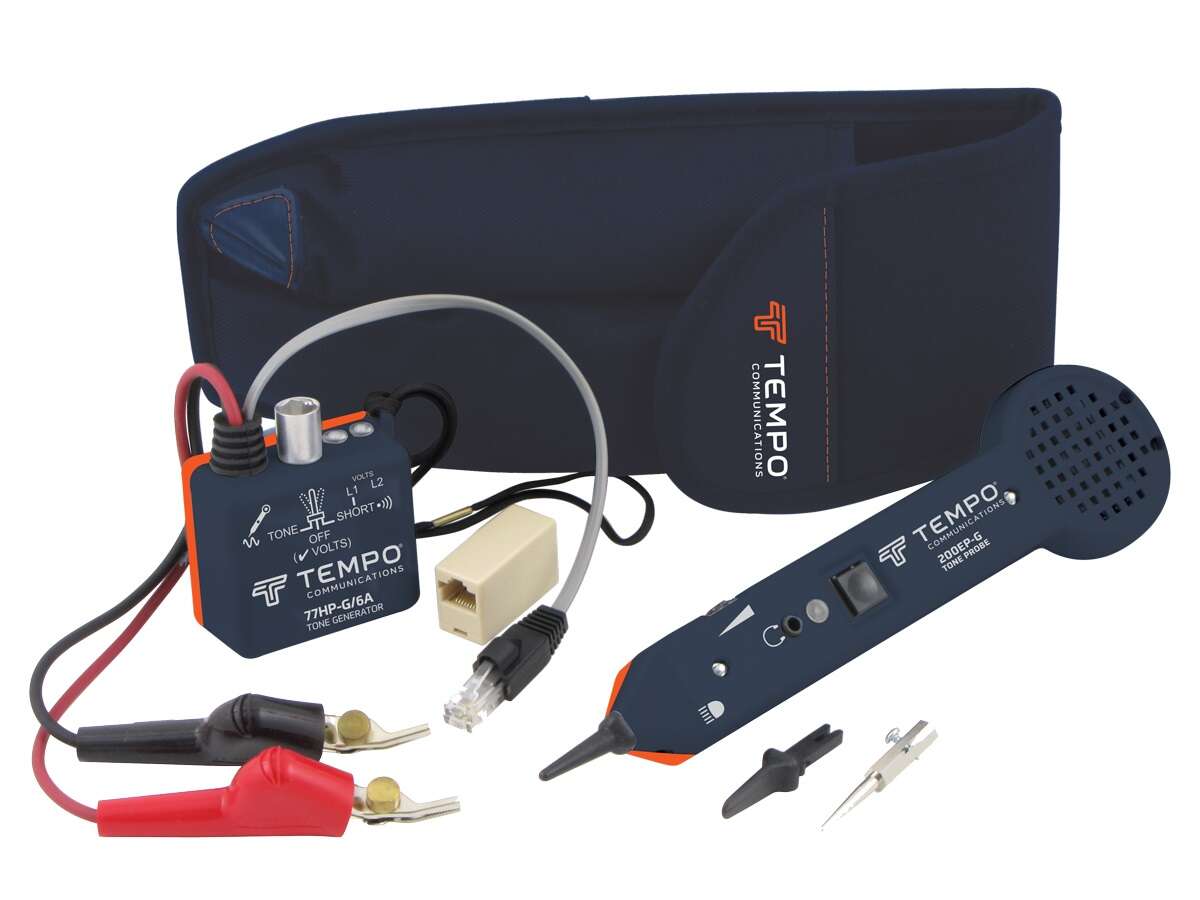

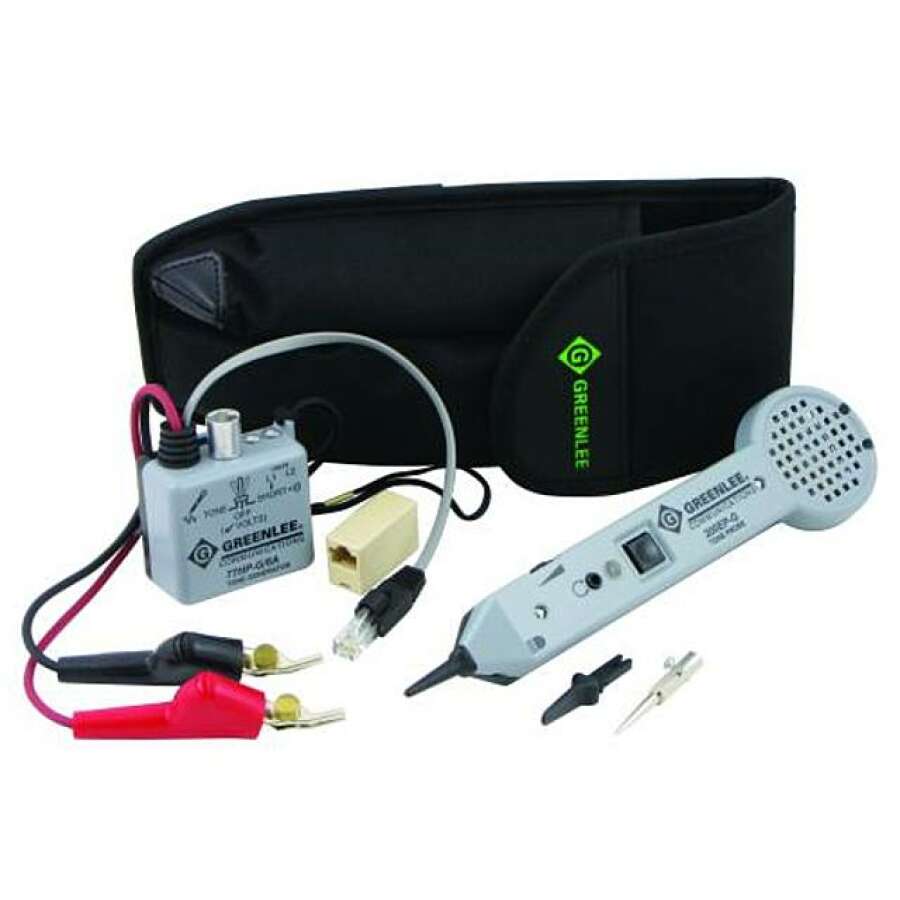

Tempo 701K-G/6A - набор тестовых приборов для обслуживания телефонных кабелей, кабелей передачи данных и видео. Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и определения полярности телефонных линий, трассировки кабеля. 701K-G/6A состоит из тонального генератора 77HP-G/6A и индуктивного щупа 200EP-G.
Особенностью входящего в комплект генератора 77HP-G/6A является наличие усиленных "крокодилов" с игольчатой площадкой. Они позволяют подать сигнал в пару кабеля без необходимости снятия изоляции с жил.
Основные функциональные возможности Greenlee 701K-G/6A
идентификация нужной пары или порта на кроссе;
идентификация жил и пар в многопарном кабеле;
отбор кабелей из пучка;
трассировка кабелей в стене;
определение наличия постоянного напряжения в линии;
индикация переменного (звонкового) напряжения в линии;
определение полярности одновременно 2-х телефонных линий;
определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
тестирование целостности проводки;
организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки);
сопряжение с гарнитурой или тестовой телефонной трубкой;

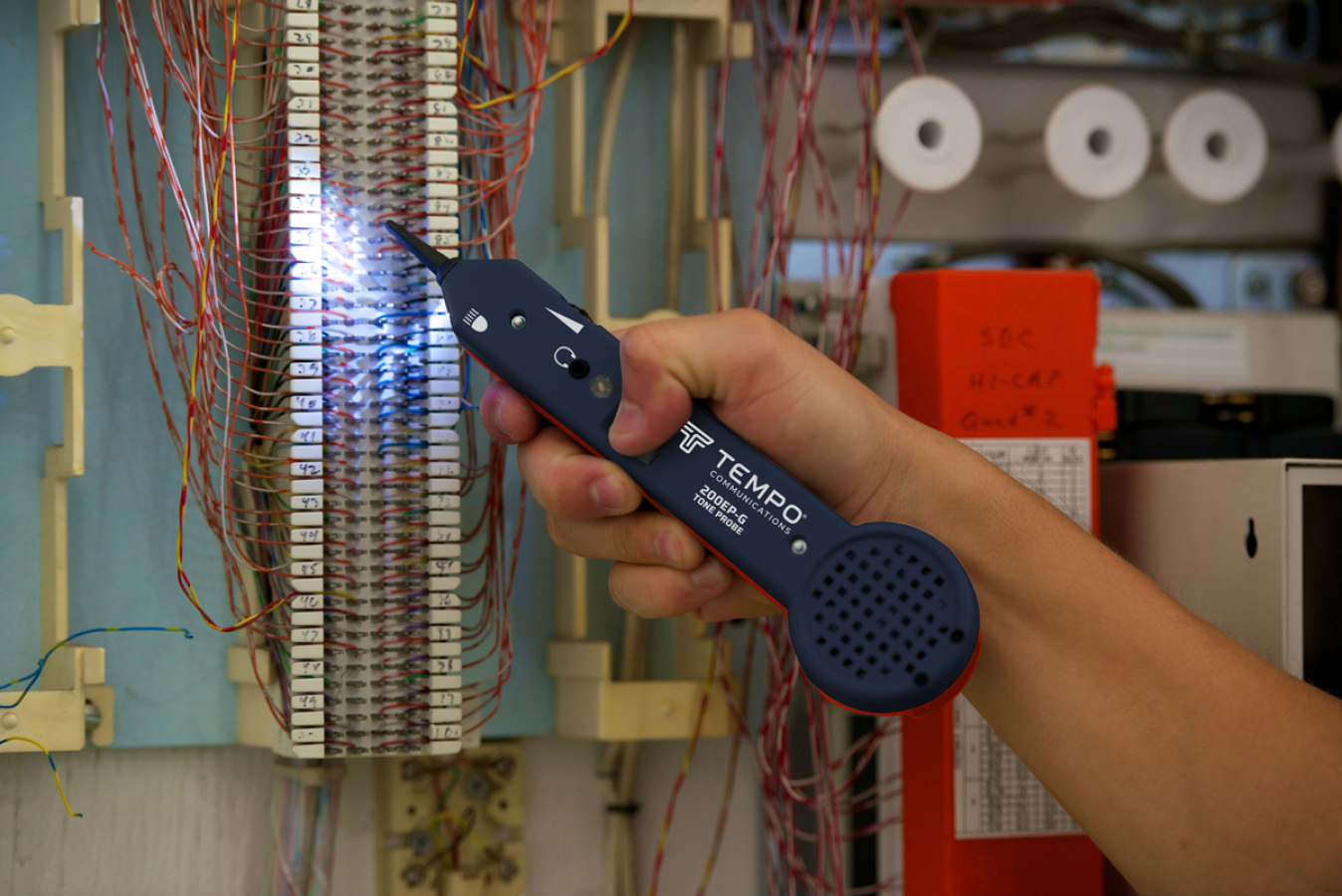

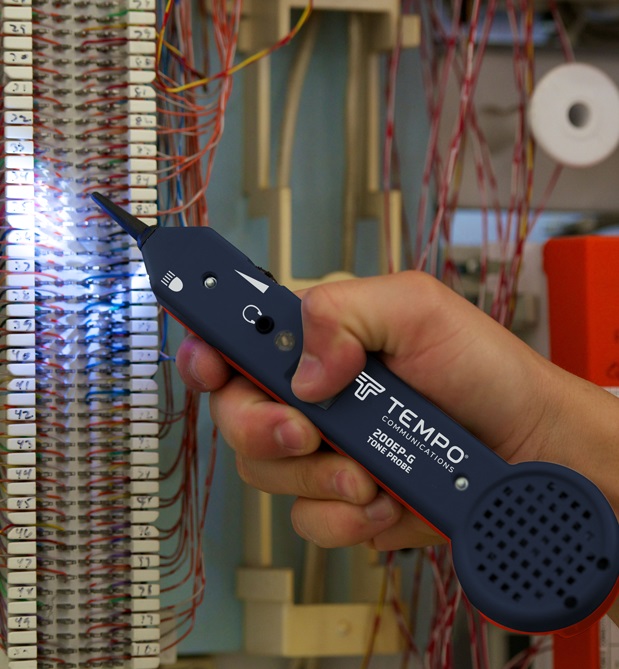

подсветка рабочего пространства индуктивным щупом (для удобства работы в плохо освещенном помещении);
подключение генератора к линии посредством крокодилов с игольчатыми площадками, а также RJ11 и RJ45 разъёмов;
мощность сигнала генератора 10 дБм
защита по напряжению выводов генератора: 52 В
Принцип работы тестового набора Greenlee 701K-G/6A:
Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, мы ищем максимальный уровень сигнала. На нужном проводнике звук сигнала будет намного громче чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам).
Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.
Также легко вы сможете работать с обесточенными слаботочными сетями без напряжения.
Видео-обзор работы Greenlee 701K-G:
Технические характеристики Tempo 701K-G/6A
Параметр
Значение
Генератор
Напряжение батареи разговора (при 600 Ом)
4,6 В DC
Выходная мощность (при 600 Ом)
+10 дБм
Визуальная индикация КЗ
<10 кОм
Звуковая индикация КЗ
<200 Ом
Частота выходного сигнала
890/960 Гц
Частота трели
1,3 Гц; 6 Гц
Способ подключения к линии
Крокодилы с игольчатой площадкой, RJ11, адаптер RJ45
Защита по напряжению (при сопротивлении цепи 600 Ом)
52В DC
Питание
9 В (крона)
Время работы от батареи
50 часов
Температура эксплуатации
0 °C ... 50 °C
Температура хранения
-50 °C ... 75 °C
Габариты
32 х 64 х 57 мм
Вес
128 гр
Индуктивный щуп
Диапазон принимаемых частот
500 Гц – 5 кГц
Коэффициент усиления (номинальный)
30 дБ
Возможность регулировки усиления (громкости)
да
Сопротивление наконечника
металлического – 0 Ом
пластикового – 300 Ом
Входной импеданс (номинальный)
100 МОм
Питание
9 В (крона)
Время работы от батареи
50 часов
Подсветка рабочего пространства
светодиод
Индикация уровня принимаемого сигнала
динамик, светодиод
Разьем для гарнитуры
3,5 мм 8 Ом
Температура эксплуатации и хранения
0 °C ... 50 °C
Габариты
231 х 55 х 28 мм
Вес
145 г
Основные функции Tempo 701K-G/6A:
идентификация нужной пары или порта на кроссе;
идентификация жил и пар в многопарном кабеле;
отбор кабелей из пучка;
трассировка кабелей в стене;
определение наличия постоянного напряжения в линии;
индикация переменного (звонкового) напряжения в линии;
определение полярности одновременно 2-х телефонных линий;
определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
тестирование целостности проводки;
организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки);
сопряжение с гарнитурой или тестовой телефонной трубкой;
подсветка рабочего пространства индуктивным щупом (для удобства работы в плохо освещенном помещении)

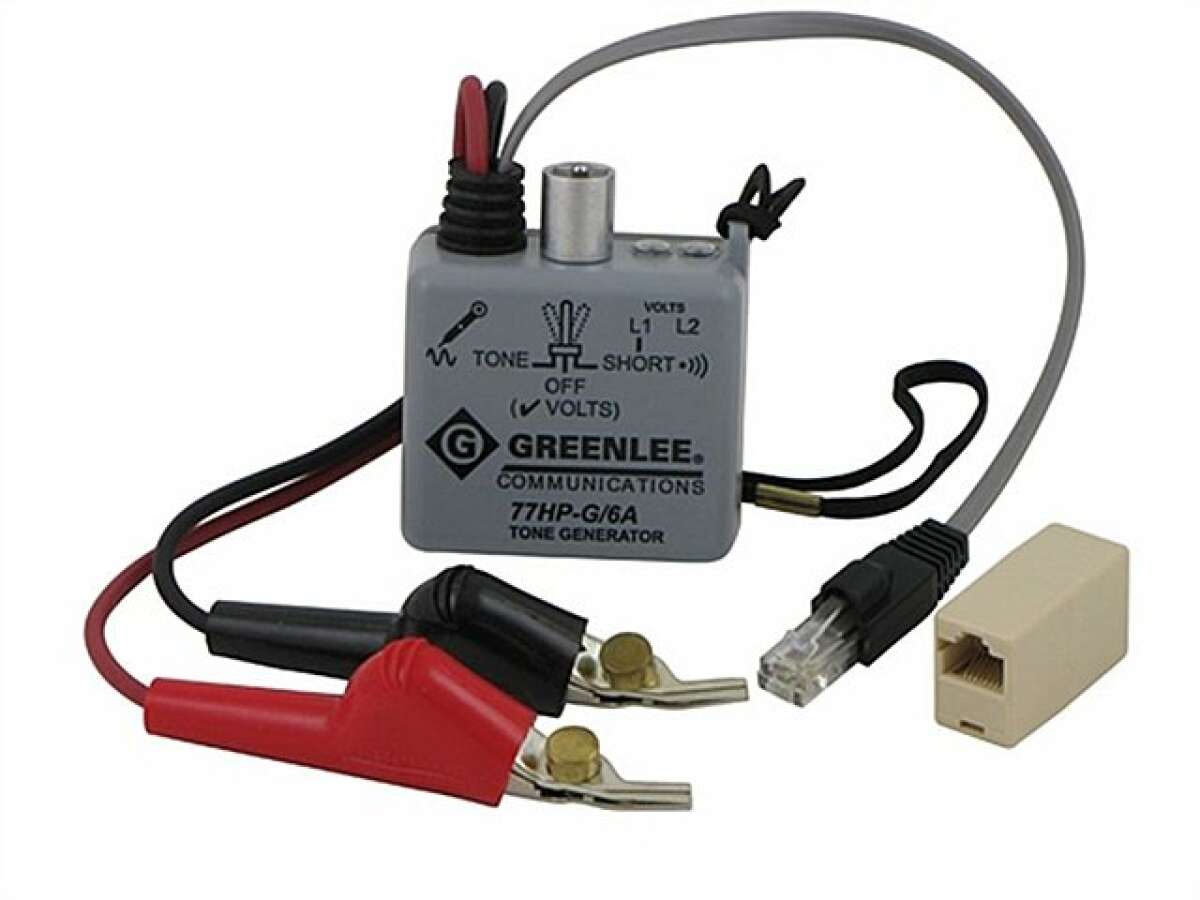

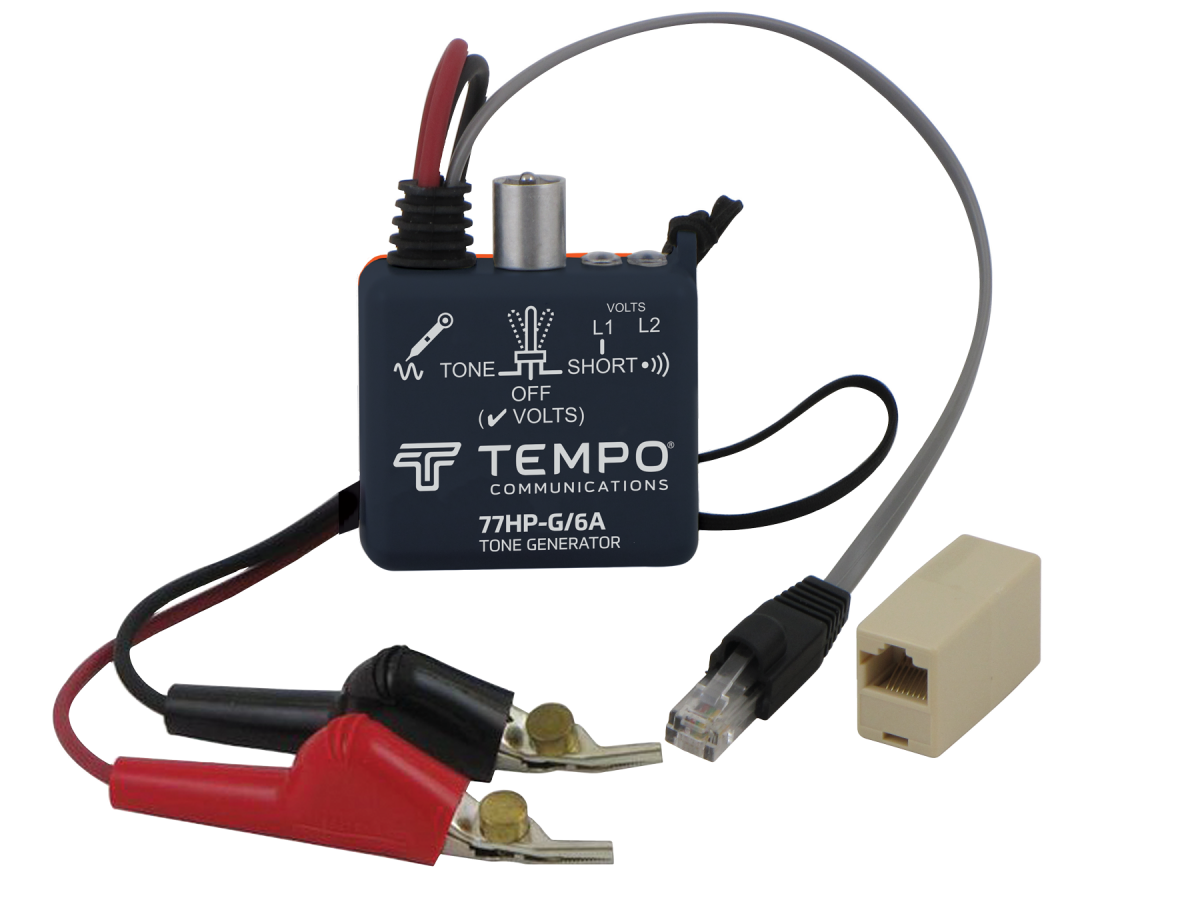

Функции генератора Tempo 77HP-G/6A:
два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи;
мощность сигнала генератора 10 дБм;
два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке);
переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование;
разъемы типа "крокодил" и модульный разъем RG-11 для подключения к линии;
"крокодилы" с игольчатой площадкой для прокалывания изоляции проводника
переходник RJ-11 на RJ-45 в комплекте;
защита по напряжению выводов генератора: 52 В.

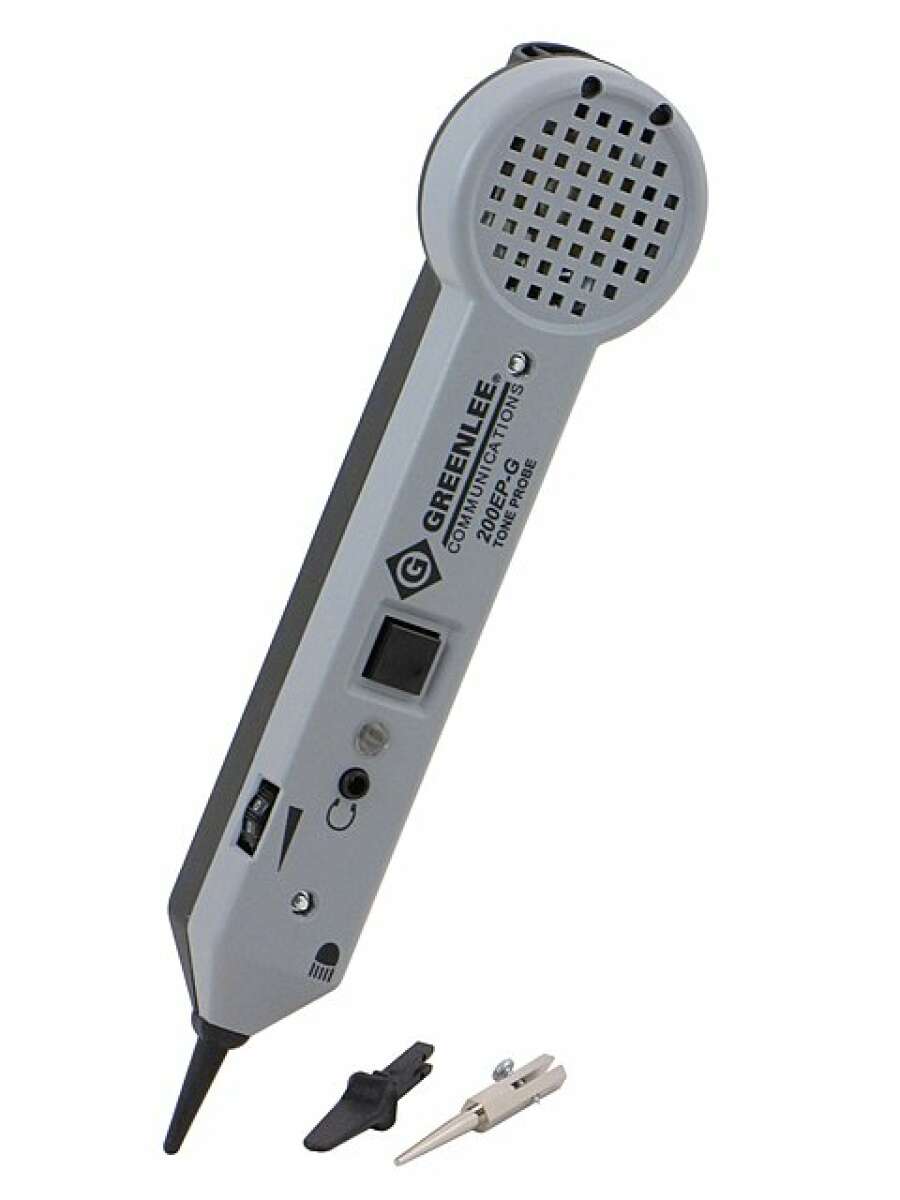

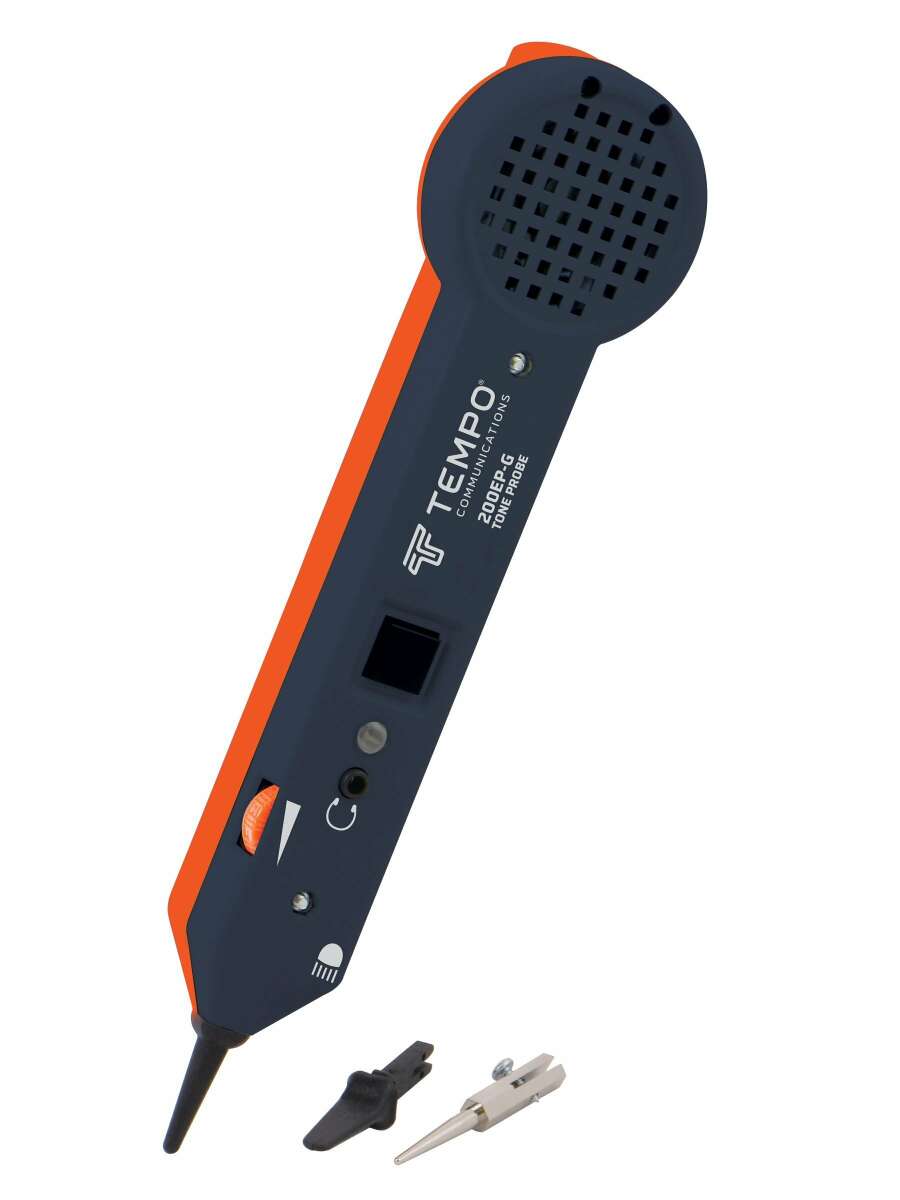

Функции индуктивного щупа Tempo 200EP-G:
регулятор чувствительности приемника;
высокий коэффициент усиления принимаемого сигнала;
светодиодная и звуковая индикация уровня принимаемого сигнала;
два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары;
дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил;
встроенный фонарик для работы в условиях плохой освещенности;
разъем для подключения тестовой телефонной трубки и телефонной гарнитуры.
Принцип работы тестового набора для отбора кабеля:
Для "прозвонки" пары на удаленном конце кабеля, необходимо:
Черный провод генератора подключить к экрану (оболочке) кабеля;
Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
Включить генератор в положение "Tone"
Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.
Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo
Видео: Отбор кабельных пар на удаленном конце кабеля
Аксессуары для тестового набора Tempo 701K-G/6А
Фото
Артикул
Наименование
3-00-0472
Tempo RPT-1 - комплект сменных пластиковых наконечников (плоский и круглый) для индуктивных щупов 200B, 200EP, 200FP и 200XP
3-00-0471
Tempo RMT-1 - сменный металлический наконечник (круглый) для индуктивных щупов 200B, 200EP
3-00-0498

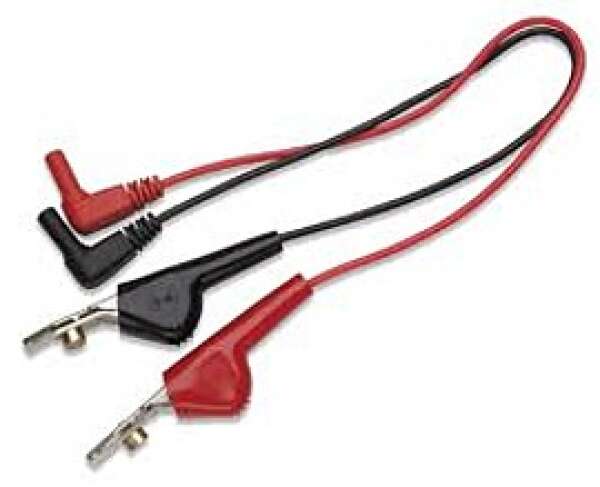

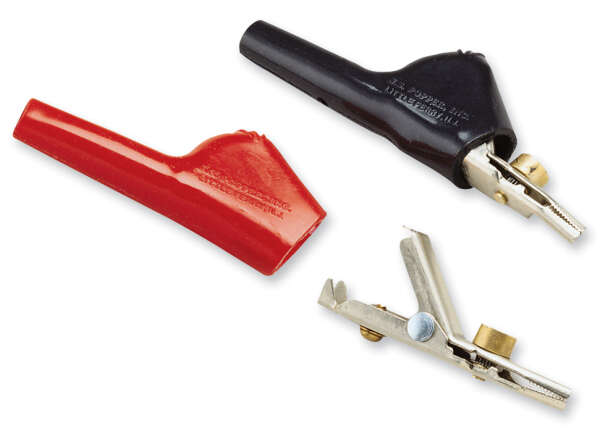

Зажимы «крокодил», пара
2-10-0494

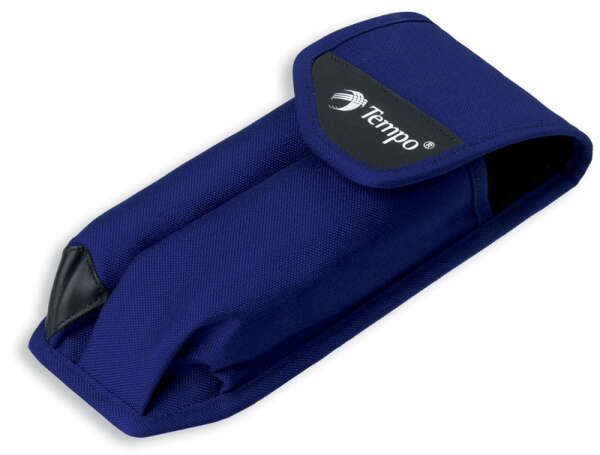

Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
GT-PA1902
Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903
Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
