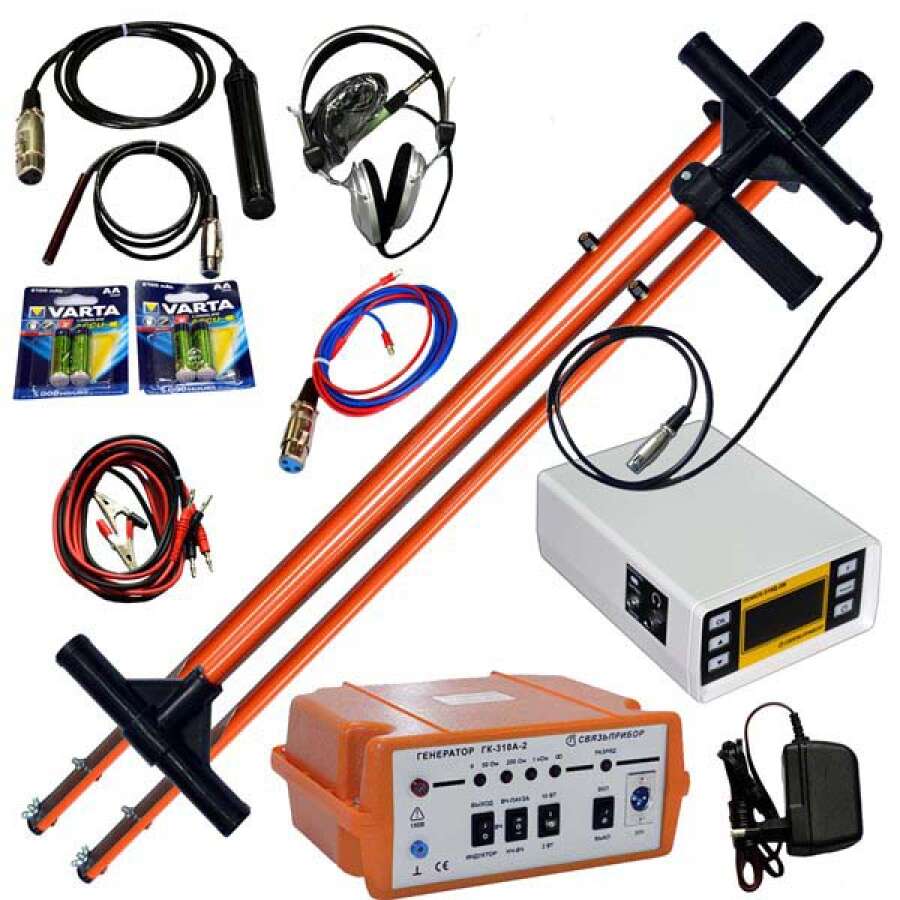

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-310Д-2М состоит из приёмника, антенны, отборников пар, дефектоискателя и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора ГК-310А-2) и в пассивном режиме.
Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник регистрирует переменные магнитные поля в звуковом диапазоне частот, источником которых являются силовые кабели с током промышленной частоты и сети радиотрансляции.

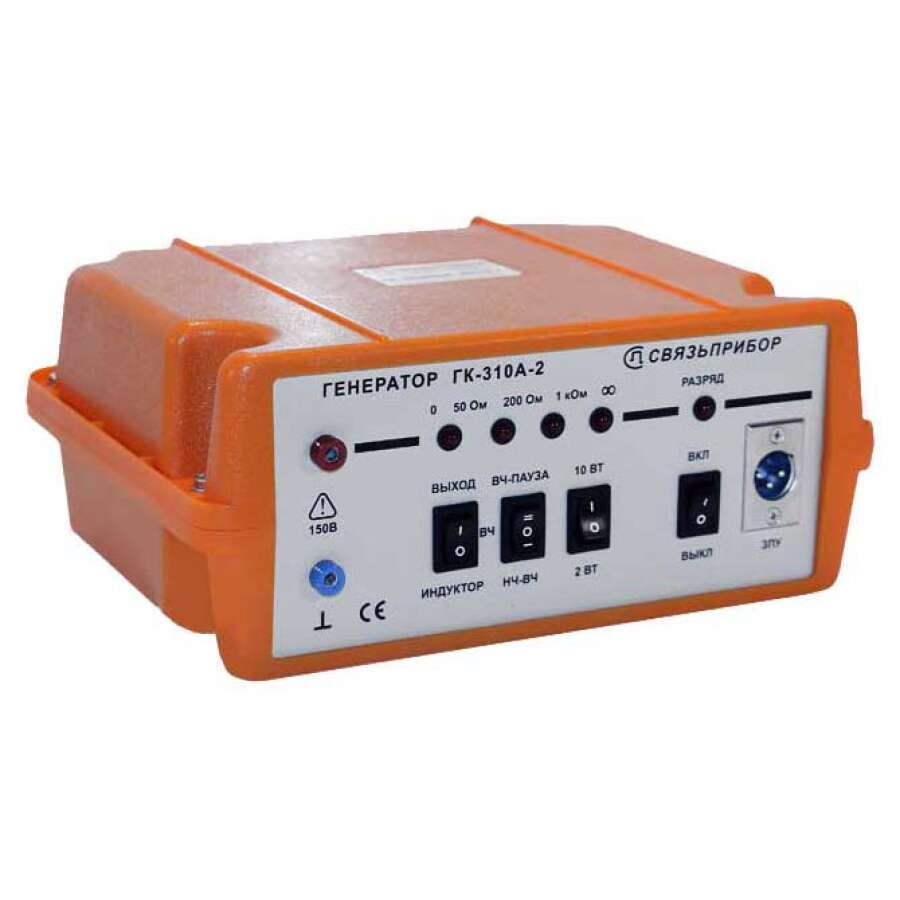

В активном режиме поиска источником сигнала является генератор звуковой частоты ГК-310А-2, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике приемной антенны. Датчики располагаются в верхней и нижней части антенны. Индуцированные в антенне сигналы поступают в приемное устройство, где осуществляется их аналоговая и цифровая обработка.

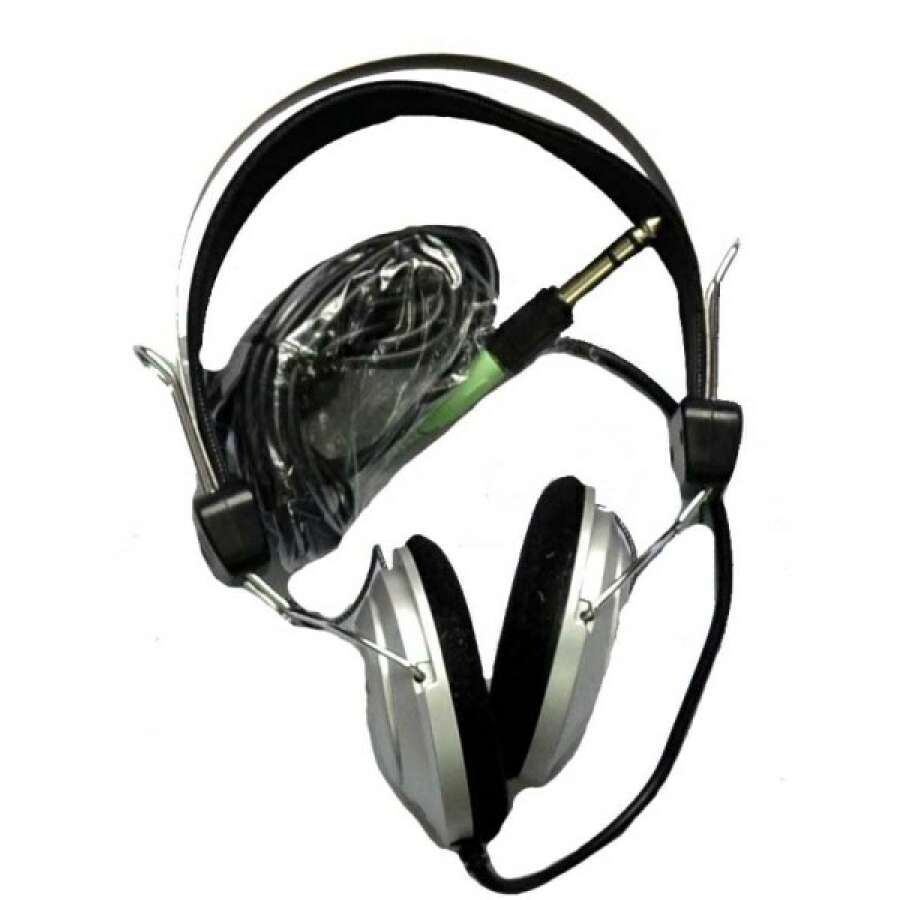

Поиск трассы и ее обнаружение оператор проводит, ориентируясь на изображения на экране и на звуковые сигналы (задействуются головные телефоны и встроенный излучатель).

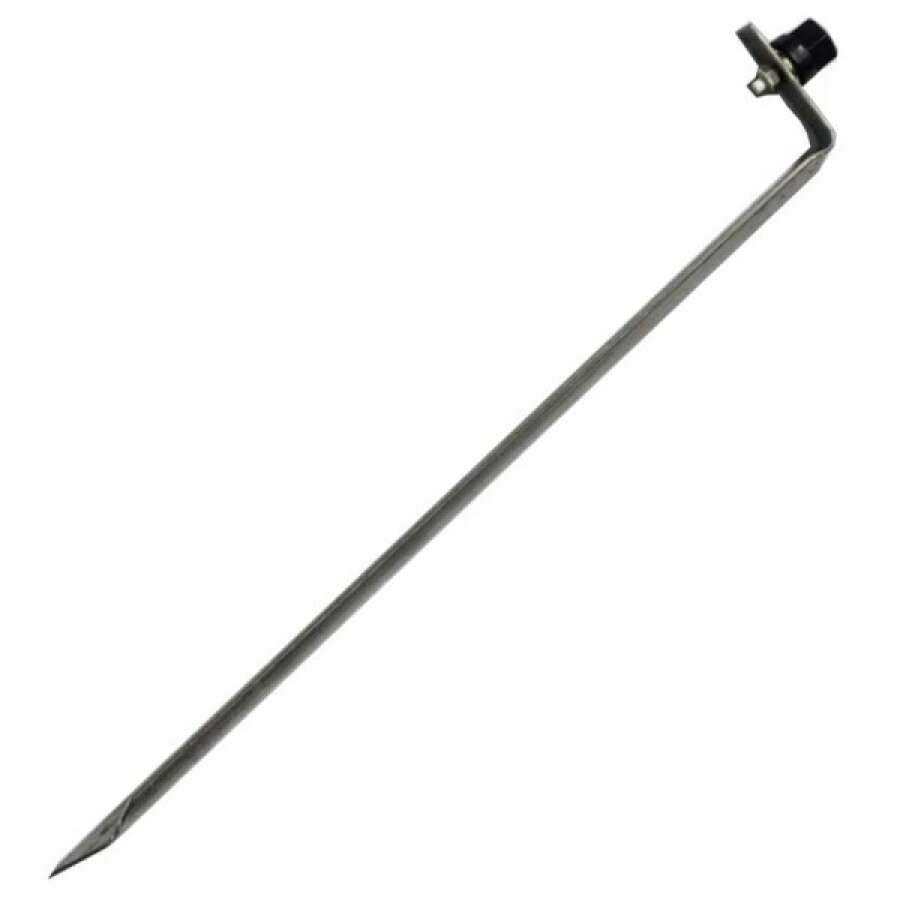

Дефектоискатель состоит из комплекта контактных штырей и позволяет находить повреждения оболочек волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее.

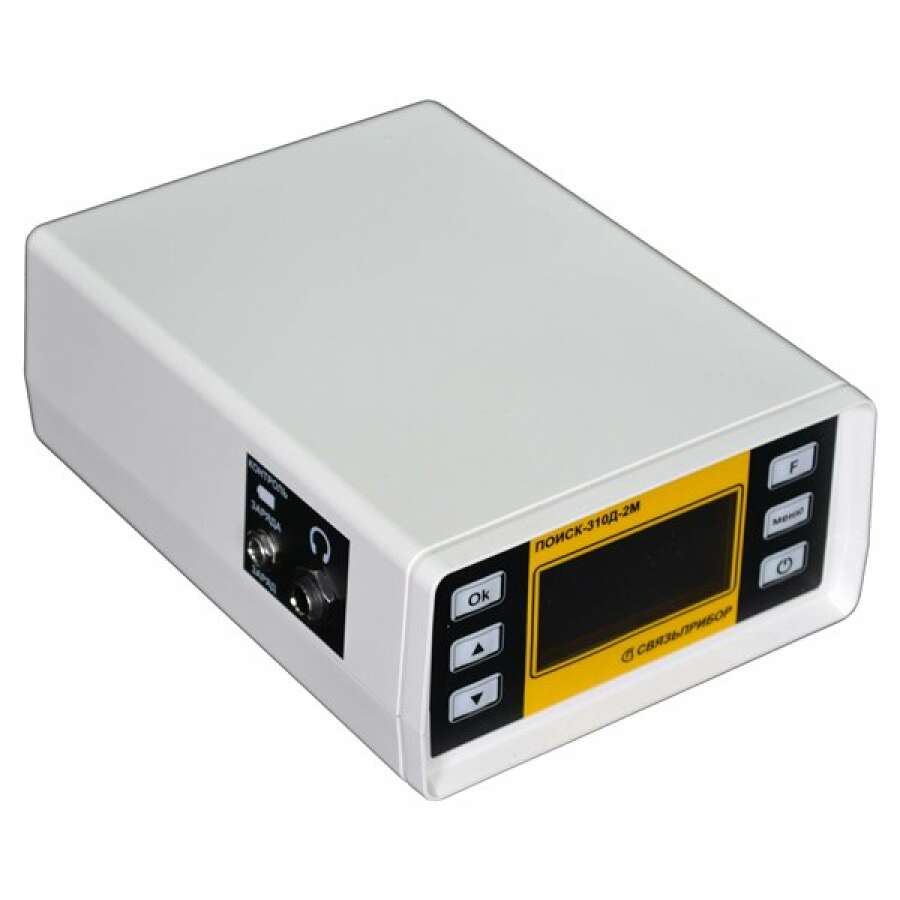

Приемник:

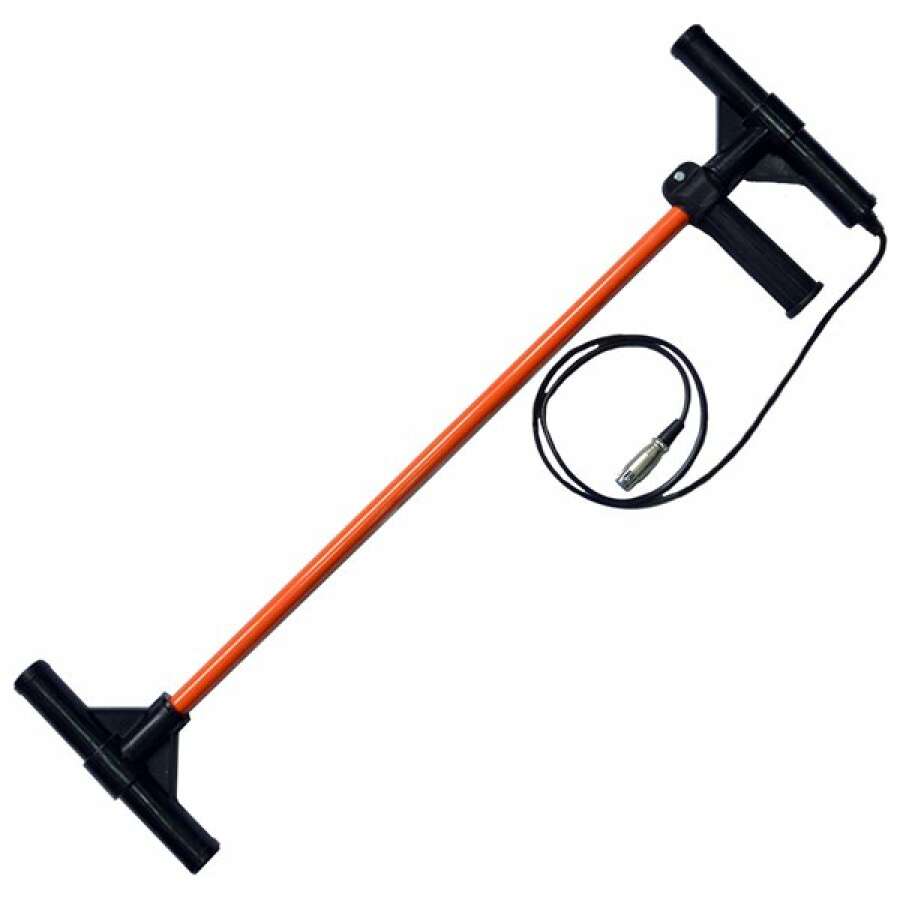

Антенна:

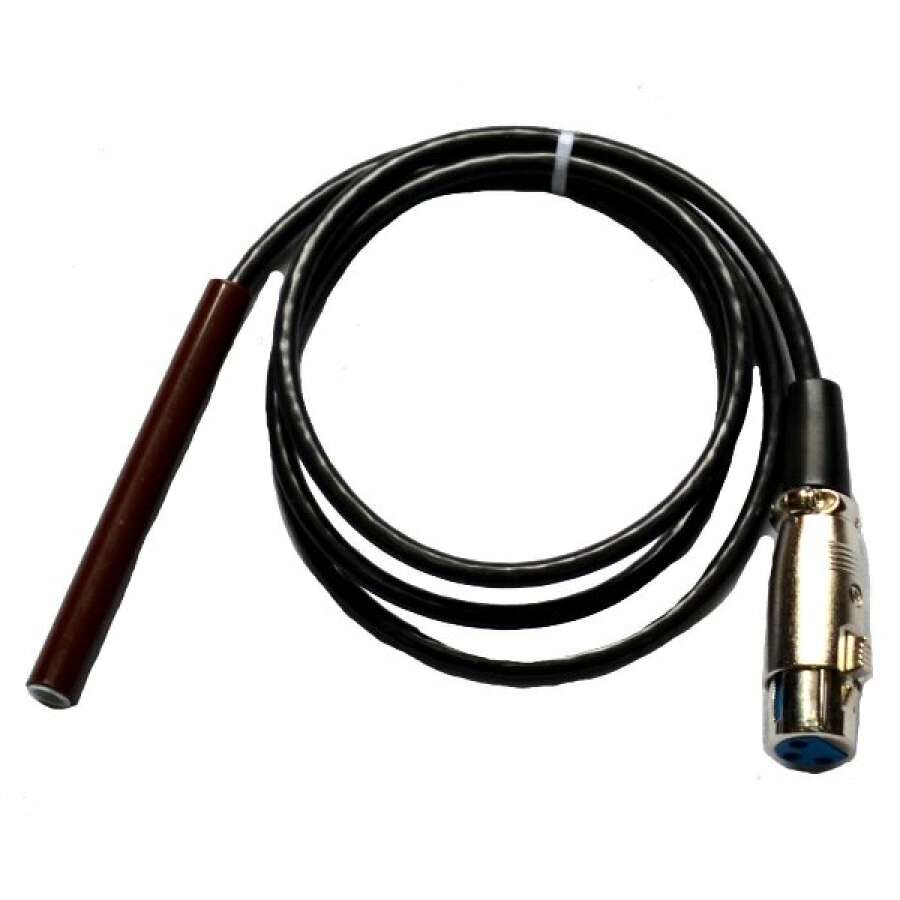

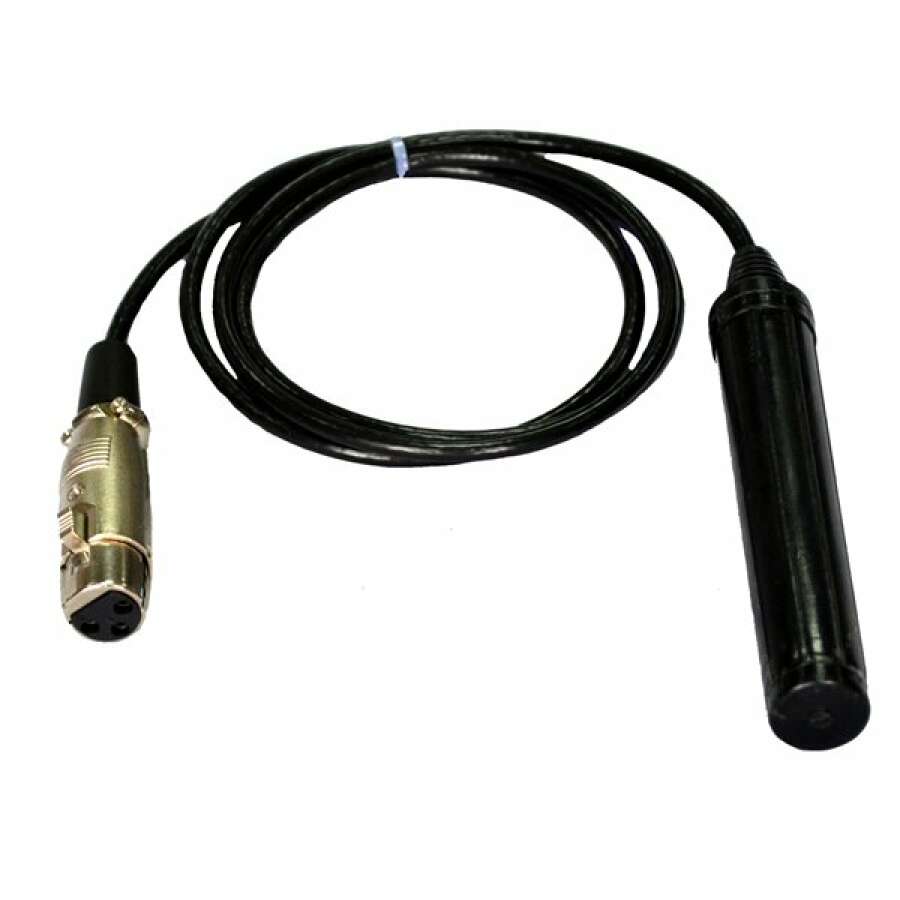

Отборники:

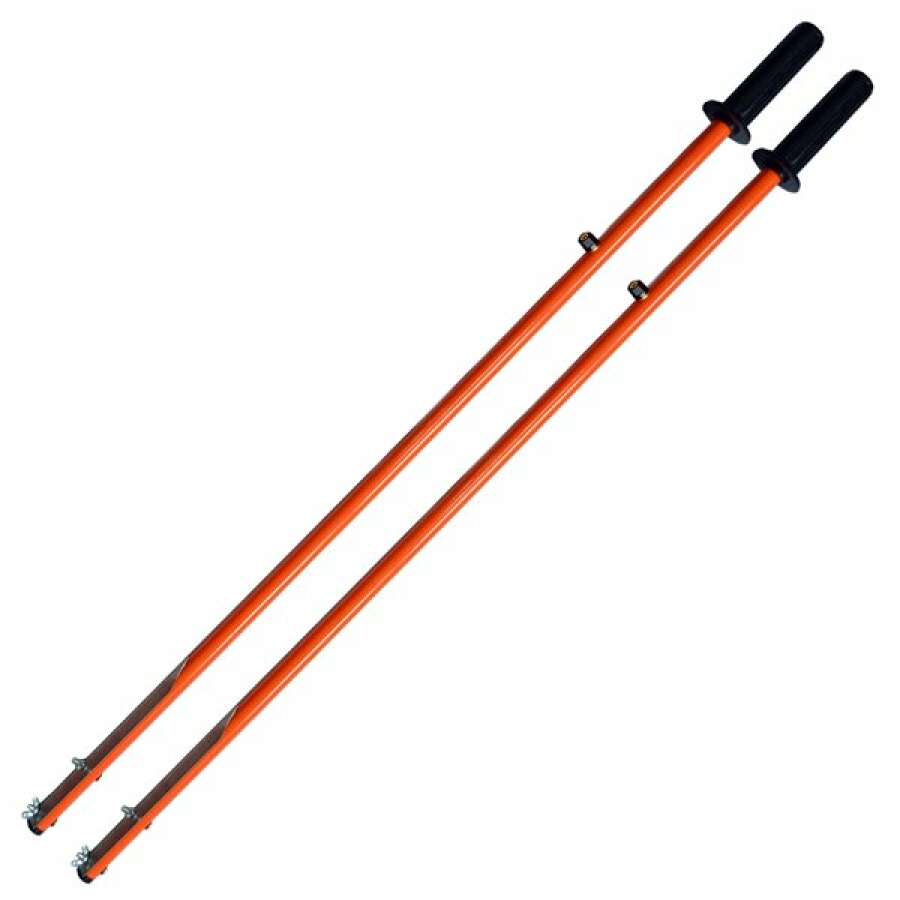

Дефектоискатель (поиск повреждений оболочки):
Генератор:
| Параметр | Значение |
| Активные частоты |
|
| Чувствительность1 для режима «ПОИСК ТРАССЫ» |
|
|
Полоса пропускания по уровню –3 дБ:
|
|
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины2 | ±5%+0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением3 | 0 – 1 МОм |
| Полоса приема в широкополосном режиме («СПЕКТР») | 10 - 20 000 Гц |

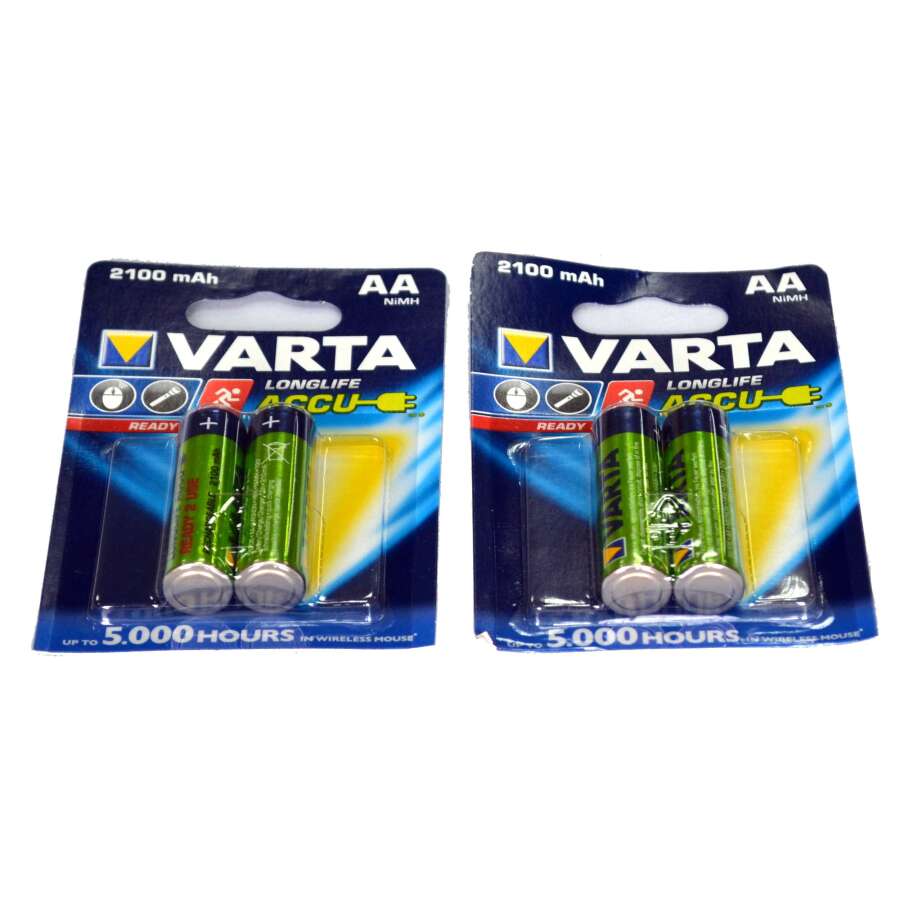

| Питание | аккумуляторы типа АА, Ni-Mh (4 шт.) |
| Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч | 13 ч |
| Время зарядки аккумуляторных батарей | 4 ч |
| Температура эксплуатации | -20 ... +50°С |
| Габаритные размеры приемника (без сумки) | 138 х 68 х 187 мм |
| Вес приемника (без сумки) | 0,65 кг |
| Габаритные размеры антенны | 780 х 230 х 40 мм |
| Вес антенны | 0,65 кг |
1 Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).
2 Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).
3 Контактный или фазовый метод.
| Параметр | Значение | |
| Рабочие частоты генератора |
|
|
| Периодичность характерного сигнала | 1,18 с | |
| Длительность паузы | 0,29 с | |
| Диапазон автоматического согласования с сопротивлением нагрузки | 1 - 1000 Ом | |
|
Выходная мощность (не менее):
|
«10 ВТ»1
|
«2 ВТ»1
|
| Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее):
|
«10 ВТ»1
|
«2 ВТ»1
|
| Время зарядки встроенного аккумулятора (не более) | 12 ч | |
|
Электропитание:
|
|
|
| Температура эксплуатации | от -20 до +50 °С | |
| Габаритные размеры (без сумки) | 233х102х176 мм | |
| Габаритные размеры (с сумкой) | 340х230х125 мм | |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 3 кг | |
| Масса прибора (включая аккумуляторную батарею и сумку) | 4,9 кг | |
Примечание:
1 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
