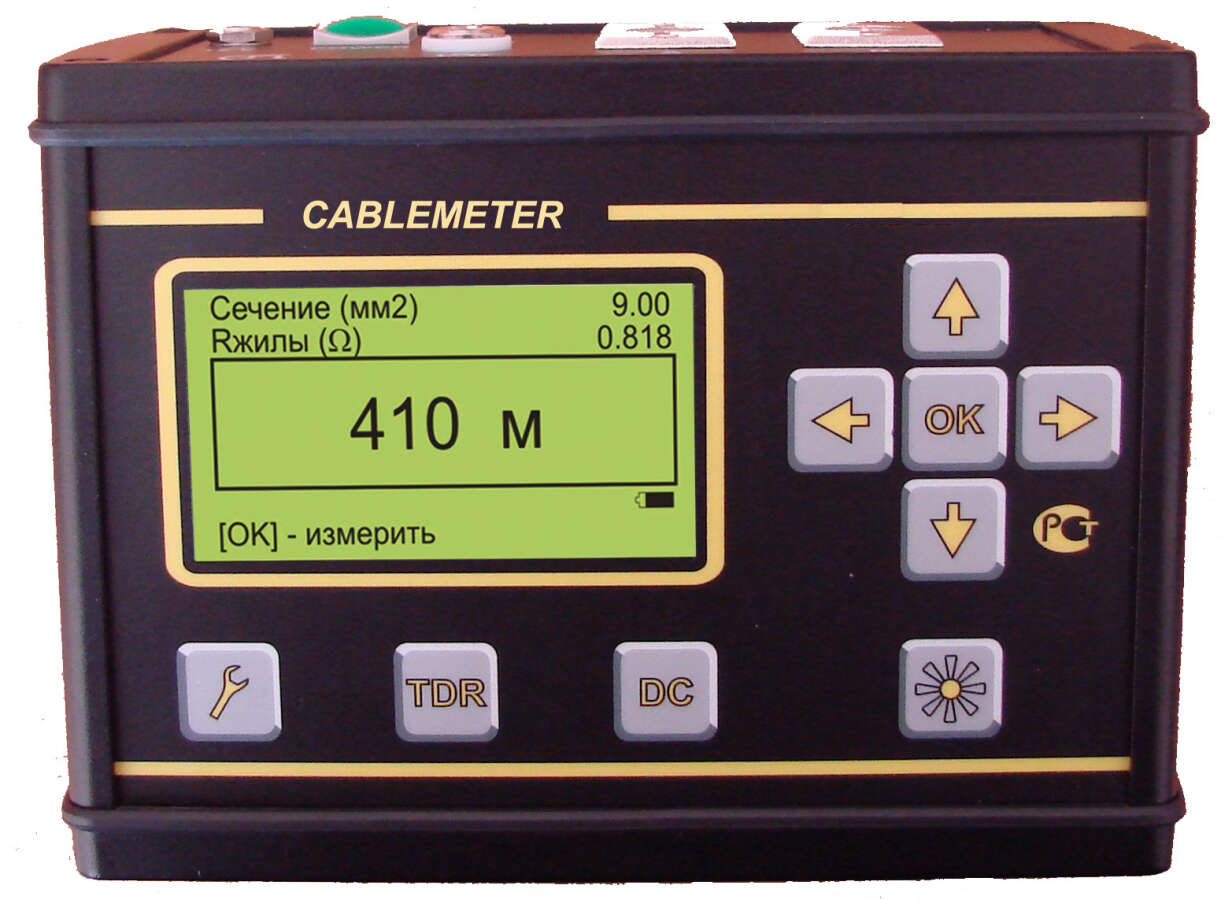

Связьприбор CableMeter - прибор для измерения длины кабеля

Связьприбор CableMeter - прибор для измерения длины кабеля

Артикул: 3-20-7042-1

Цена: 52 000 ₽

Средний срок поставки: 8-9 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
52 000 ₽
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Кабельный прибор СВЯЗЬПРИБОР CableMeter - это рефлектометр для всех типов силовых кабелей плюс мостовой измеритель с разрешением 0,001 Ом, который позволяет проводить:

  • измерение длины кабеля в бухте
  • сравнение погонного сопротивления с ГОСТ (приемка)
  • приемку кабеля.

Особенности СВЯЗЬПРИБОР CableMeter

  • Прибор использует для измерений два метода:
    • DC-метод: по сопротивлению жилы на постоянном токе
    • TDR-метод: на основе рефлектометра
  • Высокая точность за счет 4-х проводной схемы измерений
  • Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки
  • Энергонезависимая встроенная память позволяет хранить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них
  • Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры
  • CableMeter позволяет измерять:
    • длину кабеля в бухте
    • погонное сопротивление жилы кабеля
    • площадь сечения токопроводящей жилы
    • скорость распространения электромагнитных волн вдоль кабеля
    • расстояние до локального изменения волнового сопротивления кабеля
  • Мостовые измерения:
    • датчик температуры, компенсация температуры
    • возможность измерения кабелей сечением 0,05 – 500 кв.мм
    • задание любых диаметров и сечения жилы
    • измерение сечения жилы, коэффициента укорочения.

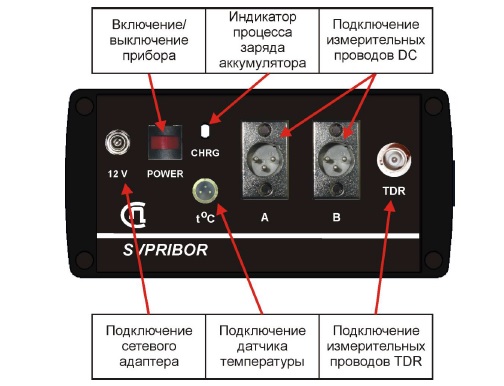

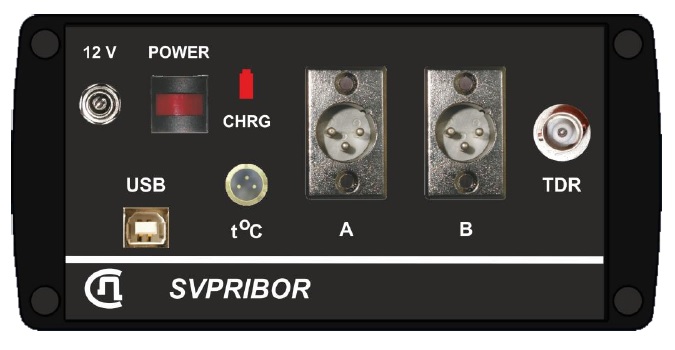

Панель разъемов СВЯЗЬПРИБОР CableMeter

Обозначения:

  • «12 В» - разъем для подключения внешнего питания
  • «POWER» - кнопка включения (выключения) питания
  • «t°С» - разъем для подключения датчика температуры
  • «A», «B» - разъемы для подключения измерительных проводов для DC метода
  • «TDR» –  разъем для подключения измерительных проводов для TDR метода
  • «CHRG» - индикатор процесса заряда аккумулятора (Charge)
  • «USB» - разъем USB для связи с компьютером



    Комплект поставки

    • Прибор CableMeter - 1 шт.
    • Датчик температуры - 1 шт.
    • Сумка для переноски - 1 шт.
    • Набор проводов - 1 шт.
    • Сетевой адаптер - 1 шт.
    • Аккумулятор (встроенный в прибор) - 1 шт.
    • Программное обеспечение - 1 шт.
    • Руководство по эксплуатации - 1 шт.

    Технические характеристики СВЯЗЬПРИБОР CableMeter

    Параметр Значение
    DC метод
    Диапазон измерения сопротивления 0 – 2000 Ом
    Разрешение по сопротивлению 1 мкОм
    Максимальный измерительный ток не менее 1,5 А
    Компенсация термо-ЭДС автоматическое изменение направление тока в соответствии с ГОСТ 7229-76
    Погрешность измерения сопротивления

    в диапазоне от 0 до 1 Ом: 0,3% + 1 младшая единица + 5 мкОм

    в диапазоне от 1 до 2000 Ом: 0,1% + 1 младшая единица
    Диапазон измерения длины 0 – 10000 м
    Погрешность измерения длины (0,1 % + 1 младшая единица)
    Сечение жилы 0,001 – 490 мм2
    Погонное сопротивление 0,0200 – 999,0 Ом/км
    TDR метод
    Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м
    Максимальная погрешность определения расстояния1 1%
    Амплитуда зондирующего импульса не менее 10 В
    Диапазон установки коэффициента укорочения 1-7
    Общие характеристики
    Питание прибора

    встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч
    Время заряда аккумуляторной батареи 4 ч
    Потребляемая мощность не более 5 Вт
    Размер экрана
    160x80 мм
    Габаритные размеры 130х170х85 мм
    Вес 1,3 кг
    Условия эксплуатации приборов
    Температура окружающего воздуха от -20 до +50°С
    Относительная влажность воздуха не более 90% при 30°С
    Атмосферное давление от 86 до 106 кПа

    _______________

    1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана.

    Основные функции СВЯЗЬПРИБОР CableMeter

    В приборе CableMeter реализованы два метода:

    DC метод

    измерение сопротивления токопроводящей жилы на постоянном токе и определение по нему длины кабеля

    TDR метод

    измерение длины кабеля рефлектометром по отражению импульса от конца кабеля

    DC метод предназначен для измерения:

    • длины кабеля
    • сечения токопроводящих жил
    • погонного сопротивления, приведенного к 20°С
    • точного измерения сопротивления
    • определения соответствия кабеля ГОСТ 22483-77

    TDR методом измеряют:

    • длину кабеля
    • расстояние до места неоднородности волнового сопротивления
    • скорость распространения электромагнитных волн вдоль кабеля (коэффициент укорочения)

    Подключение к кабелю при DC методе

    Подключение к кабелю при TDR методе



    Скачать инструкцию
    Руководство по эксплуатации. Измеритель длины кабеля CableMeter
    Дополнительные материалы
    Описание работы прибора CableMeter Часто задаваемые вопросы пользователей по работе с CableMeter E
