Эрстед ТДИ-05М-3 - приемник трассодефектоискателя

Артикул: 3-30-7005

Цена: 54 000 ₽

Средний срок поставки: 1-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
54 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Трассодефектоискатель Эрстед ТДИ-05М-3 – это универсальный прибор, сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

В комплекте с источником зондирующих импульсов позволяет проводить следующие работы:

  • поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод)
  • определение глубины прокладки трассы
  • точное определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).

Трассодефектоискатель ТДИ-05М-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2.

Трассодефектоискатель ТДИ-05М-3 предназначен для проведения следующих видов работ на подземных коммуникациях:

  • определение места прохождения и направления подземных коммуникаций (трассировка)
  • определение глубины прокладки подземных коммуникаций
  • определение места повреждения подземных коммуникаций (обрыв, короткое замыкание, повреждение изоляции)
  • контактная идентификация «своего» кабеля в параллельных пучках.

Особенности трассодефектоискателя Эрстед ТДИ-05М-3

  • Наведение оператора на трассу осуществляется при помощи наушников и по стрелочному индикатору уровня
  • Высокая помехозащищенность и чувствительность приемного тракта

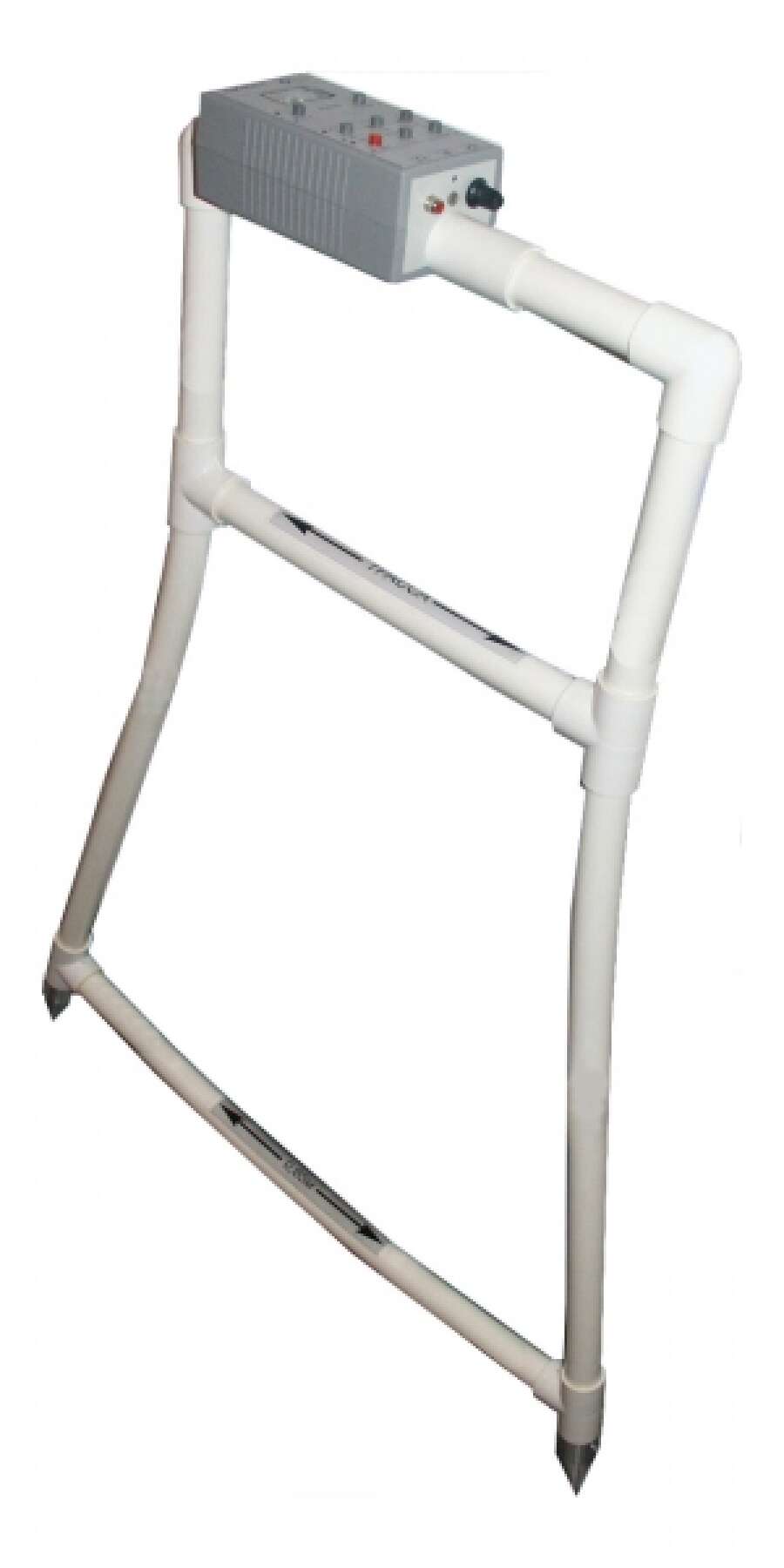

  • Приемник и щупы для локации повреждений изоляции объединены в одном корпусе (в виде А-образной рамы)
  • Наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий

Комплект поставки

  • Приемник ТДИ-05М-3 (измерительный блок со встроенной поисковой антенной и контактными штырями) – 1 шт.
  • Наушники – 1 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Чехол для измерительного блока – 1 шт.

Технические характеристики приемника Эрстед ТДИ-05М-3

Методы поиска
  • индукционный
  • контактный

Рабочие частоты (индукционный метод)

  • 50 Гц
  • 893 Гц
  • 2430 Гц
  • 8930 Гц
Рабочие частоты (контактный метод)
  • 50 Гц
  • 893 Гц
  • 2430 Гц
  • 8930 Гц
Активная фильтрация аналоговая
Вывод информации
  • измерительная головка
  • головные телефоны
Время непрерывной работы от аккумуляторной батареи 40 часов
Диапазон рабочих температур -15°С …+40°С
Вес 1,8 кг
Габариты 960 х 650 х 75 мм

Применение трассодефектоискателя Эрстед ТДИ-05М-3

Трассодефектоискатель ТДИ-05М-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

  • медножильные кабели связи (ТПП, МКС и т.п.)
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.)
  • силовые кабели (АСБ, ВВГ и т.п.)
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
  • оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.)
  • водопровод, газопровод, нефтепровод.

Трассодефектоискатель может применяться в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Опции и аксессуары для приемника Эрстед ТДИ-05М-3

ИЗИ-6М Генератор трассоискателя (источник зондирующих импульсов) мощностью 6 Вт
ИЗИ-100 Генератор трассоискателя (источник зондирующих импульсов) мощностью 100 Вт
