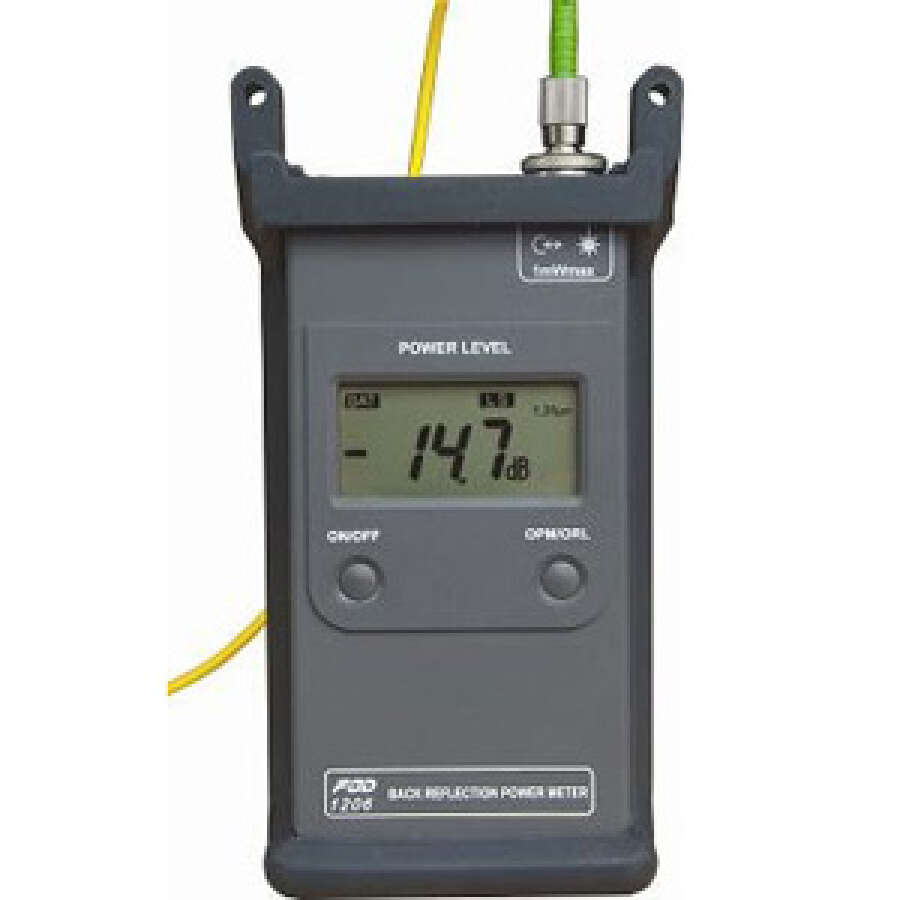

Измеритель уровня обратного отражения FOD-1206B (измеритель) предназначен для контроля качества полировки одномодовых волоконно-оптических соединителей и измерения уровня обратного отражения в диапазоне от 0 до -65 дБ от других компонентов ВОСП и линий связи. Измеритель может быть использован как источник излучения на длину волны 1310 нм (FOD-1206A) или 1550 нм (FOD-1206В) или как измеритель мощности оптического излучения в одномодовом волокне.
Источник излучения
- Длина волны излучения: 1550±20 нм
- Уровень средней оптической мощности на выходе измерителя: не менее –5 дБм
- Диапазон регулировки уровня средней оптической мощности: не менее 4 дБ
- Ширина спектра мощности оптического излучения: не более 2 нм при температуре 20°С
- Стабильность уровня средней оптической мощности за 15 мин работы: 0,1 дБ
Измеритель мощности
- Диапазон измерения уровня средней оптической мощности: от –60 до +3 дБм
- Относительная погрешность измерений средней оптической мощности в рабочем диапазоне мощности:
- 0,3 дБ при относительных измерениях
- 1,0 дБ при абсолютных измерениях на длине волны 1550 нм (B)
Измеритель
- Диапазон измерения обратного отражения: от 0 до –65 дБ
- Длина волны калибровки: 1550 нм (B)
- Соединитель: FC/APC
- Тип волокна: SM (9/125 мкм)
- Диапазон компенсации нуля: не менее ±2 дБ
Комплект поставки
- Измеритель уровня обратного отражения FOD-1206B - 1шт
- Блок питания - 1шт
- Специальный кабель для калибровки измерителя - 1шт
- Образцовый кабель FC/APC-FC/SPC - 1шт
- Адаптер - 1шт
- Резиновый защитный кожух - 1шт
- Техническое описание и инструкция по эксплуатации - 1шт
- Чехол - 1шт
*По заказу потребителя возможны поставки образцового кабеля типа: FC/APC-SC/SPC, FC/APC-ST/SPC, FC/APC-LC/SPC.
Технические характеристики
- Длина волны излучателя: 1550 нм
- Выходная оптическая мощность: -5 дБм
- Диапазон регулировки выходной оптической мощности: от -7 до -3 дБм
- Ширина спектра выходной оптической мощности: 2 нм
- Стабильность выходной оптической мощности за 15 минут работы: 0,05 дБ
- Диапазон измерения отражений: от 0 до -65 дБ
- Время автоматического выключения измерителя: 10 мин после последней операции
- Измеритель не выключается автоматически при работе от внешнего источника питания
- Размеры: 147х74х28 мм
- Вес: 250 г
- Питание:
- от двух гальванических элементов типоразмера АА напряжением 1,5 В
- от сети 220 В
- Время непрерывной работы от двух сменных гальванических элементов типоразмера АА напряжением 1,5 В:
- 16 ч в режиме измерения обратного отражения или источника излучения
- 100 ч в режиме измерителя мощности
- Рабочая температура: от -10° до +50°C
