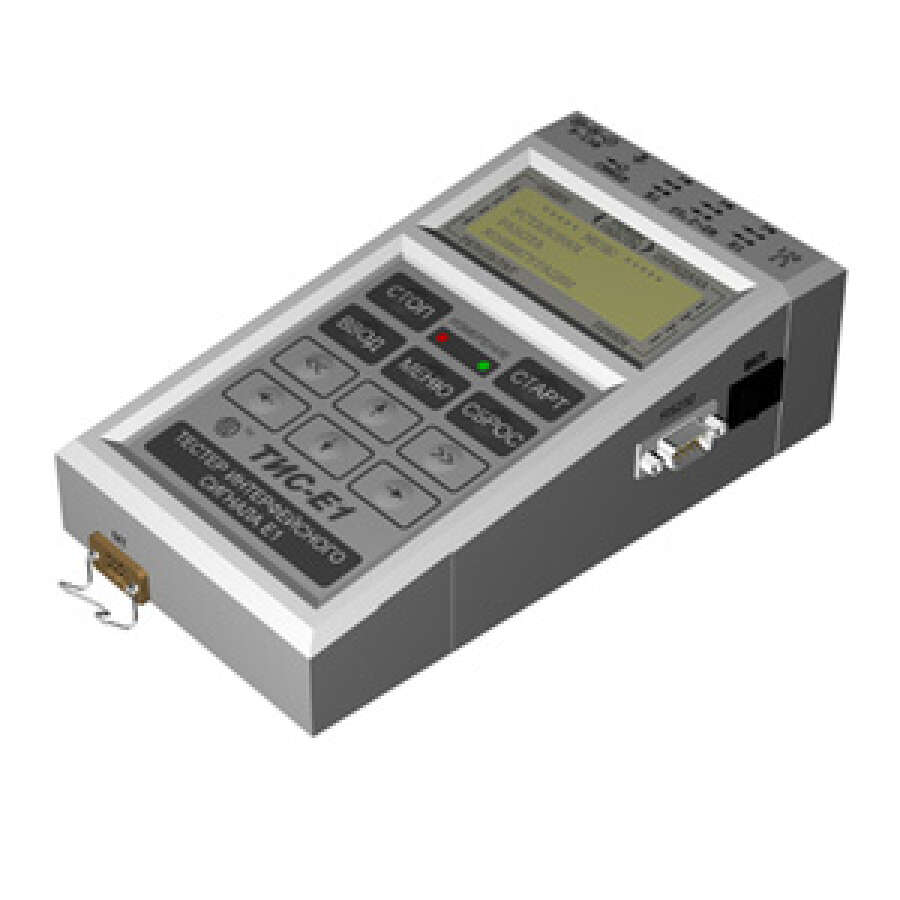

Прибор ТИС-E1 предназначен для проведения измерений при настройке, наладке и обслуживании цифровых систем передачи информации Плезиохронной и Синхронной Цифровых Иерархий (ПЦИ и СЦИ), имеющих стыки E1 (скорость передачи 2048 кбит/с).
Прибор осуществляет анализ качественных показателей оборудования систем цифровой передачи в соответствии с требованиями норм на электрические параметры цифровых каналов и трактов магистральной и внутризоновых первичных сетей, установленными приказом Минсвязи РФ N 92 от 10.08.96г.
ТИС-E1 обеспечивает проведение измерений с перерывом связи по шлейфу и направлению, а так же без перерыва связи в защищенных контрольных точках (ЗКТ) и контрольных выходах оборудования.
В приборе имеется возможность подключения телефонной трубки к любому из каналов в цикле, сформированном по Рекомендации МСЭ-Т G.704.
Допускает непрерывную круглосуточную работу.
Прибор ТИС-E1 включает в себя генератор-формирователь испытательных сигналов, анализатор характеристик ошибок в сигнале первичного стыка E1 и измеритель фазовых дрожаний.
Установка режимов работы и выбор измеряемых параметров осуществляется с помощью плоской клавиатуры, расположенной на лицевой панели прибора.
Информация об установленных режимах и полученных результатах измерений отображается на экране русифицированного 4-х строчного дисплея с 20-ю знакоместами в каждой строке.
Прибор имеет внутреннюю энергонезависимую память на 255 отсчетов, обеспечивающую запоминание результатов измерений за текущий сеанс, при этом возможен выбор наихудшего по качеству результата из записанных в память.
Комплект поставки:
- руководство по эксплуатации
- дискета с программное обеспечением
- кабели КС-01, КС-03
- вилки симметричные трехконтактные
- адаптер ~220/-12В
- сумка транспортировочная
Технические характеристики ТИС-Е1
- Прибор ТИС-E1 обеспечивает формирование испытательных сигналов со всеми структурами цикла E1, предусмотренными Рекомендацией МСЭ-Т G3704, а также неструктурированного испытательного сигнала со скоростью 2048 кбит/с на основе следующих видов испытательных последовательностей:
- псевдослучайной рекуррентной последовательности вида 2nx1 (где n=6, 7, 9, 10, 11, 15, 20, 23)
- свободно-программируемой последовательности 16-ти битных слов
- последовательность из всех "1"
- последовательность из всех "0"
- последовательность из чередующихся "1" и "0"
- и ряд других, а также их инверсии
- В сигналах цикловой структурой обеспечивается заполнение произвольного числа канальных интервалов любой из вырабатываемых испытательных последовательностей
- Испытательный сигнал формируется в кодах AMI и HDB-3. При этом обеспечивается ввод в испытательный сигнал следующих видов ошибок:
- калиброванных одиночных ошибок: битовых, кодовых, цикловых, по процедуре CRC-4 и E-бит
- группы ошибок с коэффициентами ошибок (Kош) в диапазонах 10-3x10-9 для битовых и кодовых ошибок и 10-2x10-6 - для цикловых
- Испытательный сигнал на выходе прибора имеет следующие параметры:
- вид сигнала: трехуровневый с параметрами импульсов на нагрузке (120+1,2) Ом в соответствии с шаблоном для первичного стыка E1, установленным ГОСТ 26886-86 и Рекомендацией МСЭ-ТG.703
- тактовая частота 2048 (1+10x10-6) кГц, диапазон перестройки +100 Гц
- уровень собственных фазовых дрожаний - не более 0,05 ТИ
- Прибор вырабатывает следующие типы аварийных сигналов:
- индикации аварийного состояния (СИАС)
- индикации аварийного выхода из циклового синхронизма на дальнем конце (FAS RAI)
- индикацию аварийного выхода из сверхциклового синхронизма на дальнем конце (MFAS RAI)
- сигналов срабатывания "истинный СИАС" и "ложный СИАС"
- передача всех "0" и потеря сигнала
- Прибор ТИС-E1 обеспечивает обнаружение, подсчет числа и коэффициента ошибок с индикацией результатов ошибок следующих видов:
- по нарушению бит испытательной последовательности
- по нарушению алгоритма кода
- по искажениям циклового синхросигнала
- по процедуре CRC-4
- по наличию E-бита
- Емкость счета: 6 десятичных разрядов
- Прибор позволяет измерять и индицировать результаты измерений следующих показателей ошибок:
- коэффициент по секундам с ошибками (ESR)
- коэффициент по секундам, пораженным ошибками (SESR)
- коэффициент по блокам с фоновой ошибкой (BBER)
- Диапазон измеряемых коэффициентов от 1,0 до 1,0x10-20. Измерения проводятся в соответствии с Рекомендациями МСЭ-Т G.826 иM.2100
- Измерение показателей фазовых дрожаний прибор производит по требованиям Рекомендации МСЭ-Т G.823 и O.171 в полосе частот:
- 20 Гц - 100 кГц (общий джиттер)
- 18 Гц - 100 кГц (джиттер высокочастотный)
- Диапазон измеряемых величин составляет не менее:
- 10 ТИ на частотах в полосе от 20 Гц до 900 Гц
- 9/Fд ТИ на частотах в интервале от 0,9 кГц до 18 кГц
- 0,5 ТИ на частотах в полосе от 18 кГц до 100 кГц
- Прибор обеспечивает проведение всех видов формирований испытательных сигналов и измерений при подаче на его вход стыкового сигнала E1:
- с тактовой частотой в пределах 2048 (1+10x10-6) кГц
- через соединительную линию с затуханием от 0 до 6 дБ на частоте 1024 кГц
- от защищенных контрольных точек с ослаблением сигнала до 30 дБ
- Номинальные величины входного и выходного сопротивлений прибора составляют 120 Ом, при этом:
- затухание несогласованности по входу прибора: не менее 18 дБ в диапазоне частот от 102 до 3072 кГц
- затухание асимметрии входа и выхода: не менее 30 дБ
- При управлении по стыку RS-232 от персонального компьютера (ПК) со специальным программным обеспечением (ПО) результаты измерений отображаются в сгруппированном виде на дисплее ПК в трех вариантах:
- текущие результаты измерений, обновляемые каждую секунду
- таблично, путем создания списка по временным интервалам установленной длительности, который обновляется с окончанием очередного сеанса измерений
- графически, в виде гистограммы на основе полученных табличных данных
В таком же виде на дисплей ПК может быть выведена информация из памяти прибора после проведения измерений в удаленном пункте и доставке прибора ТИС-E1 к месту размещения ПК.
- Электропитание: от сети переменного тока 50,0+2,5 Гц с напряжением от 187 до 264 В через адаптер, входящий в комплект прибора. Потребляемая мощность не более 10 Вт.
- Габариты прибора: 200x120x80 мм
- Вес: не более 1,5 кг
Климатические условия работы прибора:
- температура окружающего воздуха от 5 до 40°С
- относительная влажность воздуха до 80% при температуре 25°С
- пониженное давление до 60 кПа (450 мм.рт.ст.)
Температурные условия транспортирования от минус 20 до 50°С, хранения от 5 до 40°С.
