Прибор ТЦК-Е1,Е2 предназначен для проведения измерений при настройке, наладке, вводе в эксплуатацию и обслуживании цифровых систем передачи информации Плезиохронной и Синхронной Цифровых Иерархий (ПЦИ и СЦИ), имеющих стыки Е1 (скорость передачи 2048 кбит/с) и Е2 (скорость передачи 8448 кбит/с).
ТЦК-Е1,Е2 обеспечивает проведение измерений событий и показателей ошибок в соответствии с требованиями ОСТ 45.91 и рекомендаций МСЭ-Т G.826, М.2100 по шлейфу и направлению с перерывом связи, а также без перерыва связи в режиме мониторинга в защищенных контрольных точках (ЗКТ) и контрольных выходах оборудования.
Прибор рассчитан на непрерывную круглосуточную работу.

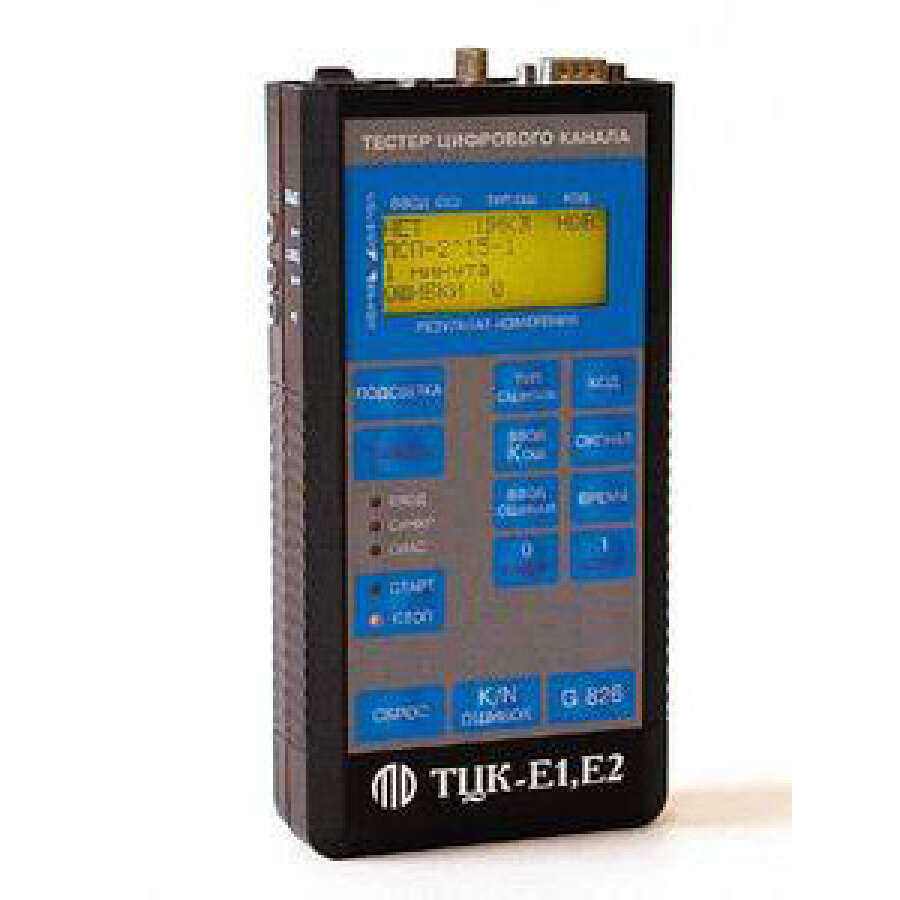

Прибор ТЦК-Е1,Е2 включает в себя генератор испытательных сигналов и анализатор характеристик ошибок в сигналах первичного и вторичного цифровых стыков Е1 и Е2.
Установка режимов работы и выбор измеряемых параметров осуществляется с помощью плоской 14-клавишной клавиатуры, расположенной на лицевой панели прибора.
Информация об установленных режимах работы, выборе измеряемых параметров и полученных результатах измерений отображается на экране русифицированного 4-х строчного дисплея с 16-ю знакоместами в каждой строке.
Прибор обладает энергонезависимой памятью, обеспечивающей запоминание установленных режимов работы и всех полученных результатов измерений за десять сеансов измерения.
В ТЦК-Е1,Е2 осуществляется выбор длительности интервалов времени сеанса измерений: 1 мин, 15 мин, 60 мин, 1 сутки, 7 суток или проводятся измерения в текущем времени.
В приборе имеется возможность вывода текущих и записанных в память результатов измерений на персональный компьютер (ПК) со специальным программным обеспечением по стыку RS-232С.
Комплект поставки:
- руководство по эксплуатации
- программное обеспечение для протоколирования результатов измерений
- кабели измерительные
- аккумуляторы АА
- зарядное устройство для аккумуляторов
- сетевой адаптер
- сумка для прибора и принадлежностей
Технические характеристики ТЦК-Е1,Е2
При этом обеспечивается ввод в испытательный сигнал следующих видов ошибок:
- Прибор ТЦК-Е1,Е2 обеспечивает формирование неструктурированных испытательных сигналов в кодах AMI и HDB-3 на основе следующих типов испытательных последовательностей:< >псевдослучайная рекуррентная последовательность (ПСП) 215-1инвертированная псевдослучайная последовательность (ПСП инв.) 2-1-1свободно-программируемое 16-ти битовое словокалиброванных одиночных ошибок: битовых и кодовых
- групповых битовых и кодовых ошибок с коэффициентами ошибок в диапазоне 10-3-10-7
Испытательный сигнал на выходе прибора ТЦК-Е1,Е2 имеет следующие параметры:
- в режиме ТЕСТЕР-Е1:
- вид сигнала трехуровневый с параметрами импульсов на симметричном выходе прибора на нагрузке (120±1,2) Ом в соответствии с шаблоном для первичного стыка Е1, установленным ГОСТ 26886-86 и Рекомендацией МСЭ-TG.703
- тактовая частота 2048 (150x106) кГц
- уровень собственных дрожаний фазы не более 0,05 ТИ
- в режиме ТЕСТЕР-Е2:
- вид сигнала трехуровневый с параметрами импульсов на несимметричном выходе прибора и нагрузке (75±0,8) Ом в соответствии с шаблоном для вторичного стыка Е2, установленным ГОСТ 26886-86 и Рекомендацией МСЭ-T G.703
- тактовая частота 2048 (1±30x106) кГц
- уровень собственных фазовых дрожаний не более 0,05 ТИ
- Прибор ТЦК-Е1,Е2 осуществляет обнаружение, измерение числа и коэффициента ошибок, а также индикацию результатов измерений для ошибок:
- по нарушению алгоритма кода
- по нарушению бит испытательной последовательности
- по нарушению цикловой синхрогруппы в принимаемом сигнале с цикловыми структурами по Рекомендации МСЭ-Т G.704, G.742, G.745
- Емкость счета - 8 десятичных разрядов, диапазон индицируемых Ком - от 1x10-2 до 1x10-20.
- Прибор производит обнаружение, подсчет числа, а также индикацию результатов счета следующих событий ошибок:
- секунды с ошибками (ЕS)
- секунды, пораженные ошибками (SES)
- секунды неготовности (US)
- секунды СИАС
- секунды потери цикла
- секунды отсутствия входа
- Емкость счета для ES и SES - 6 десятичных разрядов, для US и секунд с дефектами сигнала - 4 десятичных разряда
- Прибор позволяет измерить и индицировать результаты измерений следующих показателей ошибок:
- коэффициент по секундам с ошибками (ESR)
- коэффициент по секундам, пораженным ошибками (SESR)
- коэффициент по блокам с фоновой ошибкой (BBER)
- Диапазон индицируемых показателей ошибок Ком от 1,0 до 1,0x10-10
- Измерения числа ошибок и показателей ошибок проводятся с погрешностями, не превышающими ±(0,015N±1) и 0,1 Ком соответственно. Здесь N и К - измеряемые значения чисел и показателей.
Прибор обеспечивает устойчивость проведения измерений при подаче на его вход стыкового измеряемого сигнала:
- с отклонениями тактовой частоты в пределах:
а) 1,5 ТИ в интервале частот дрожаний Fд от 20 до 2400 Гц, 3,6/Fд ТИ в интервале частот от 2,4 до 18 кГц, 0,2 ТИ в интервале частот от 18 до 100 кГц для сигнала Е1
б) 1,5 ТИ в интервале частот дрожаний Fд от 20 до 400 Гц, 0,6/Fд ТИ в интервале частот от 0,4 до 3 кГц, 0,2 ТИ в интервале частот от 3 до 400 кГц для сигнала Е2
- ±50x10-6 для сигнала Е1 (2048 кбит/с) и ±30x10-6 для сигнала Е2 (8448 кбит/с)
- с фазовыми дрожаниями, имеющими размах:
- через соединительную линию с затуханием от 0 до 6 дБ
- на частоте 1024 кГц для сигнала Е1
- на частоте 4224 кГц для сигнала Е2
- от 3 КТ с ослаблением сигнала не более 30 дБ для сигналов обоих видов
- Номинальная величина входного сопротивления прибора составляет 120 Ом, при затухании несогласованности не менее:
- 12 дБ в диапазоне частот от 20 до 102 кГц
- 18 дБ в диапазоне частот от 102 до 8448 кГц
- 14 дБ в диапазоне частот от 8448 до 12672 кГц
- и затухании асимметрии не менее 30 дБ в диапазоне частот от 22 до 12672 кГц
- Связь прибора с персональным компьютером осуществляется через стандартный последовательный интерфейс RS-232С. Установочная дискета с ПО, поставляемая вместе с прибором, содержит основной исполняемый файл ТЦК-Е1Е2.ЕХЕ и файл конфигурации ПО transfr.cfg
- В ходе измерений прибор периодически осуществляет передачу текущих результатов на ПК с временным интервалом, определяемым длительностью сеанса измерений.
- Перед проведением длительных измерений рекомендуется отключить функции электросбережения компьютера.
- ПО позволяет вести считывание информации и ячеек энергонезависимой памяти прибора, содержащих результаты ранее проведенных измерений.
- Электропитание: от внутреннего источника питания (4 элемента питания тип АА) или от сети переменного тока 50,0+2,5 Гц с напряжением от 187 до 242 В через адаптер, входящий в комплект прибора. Потребляемая мощность не более 2 Вт.
- Габариты прибора: 210x110x40 мм
- Вес: не более 1 кг
Климатические условия работы прибора:
- температура окружающего воздуха от 5 до 40°С
- относительная влажность воздуха до 90% при температуре 25°С
- пониженное давление до 60 кПа (450 мм.рт.ст.)
Температурные условия транспортирования от минус 20 до 50°С, хранения от 5 до 40°С.
