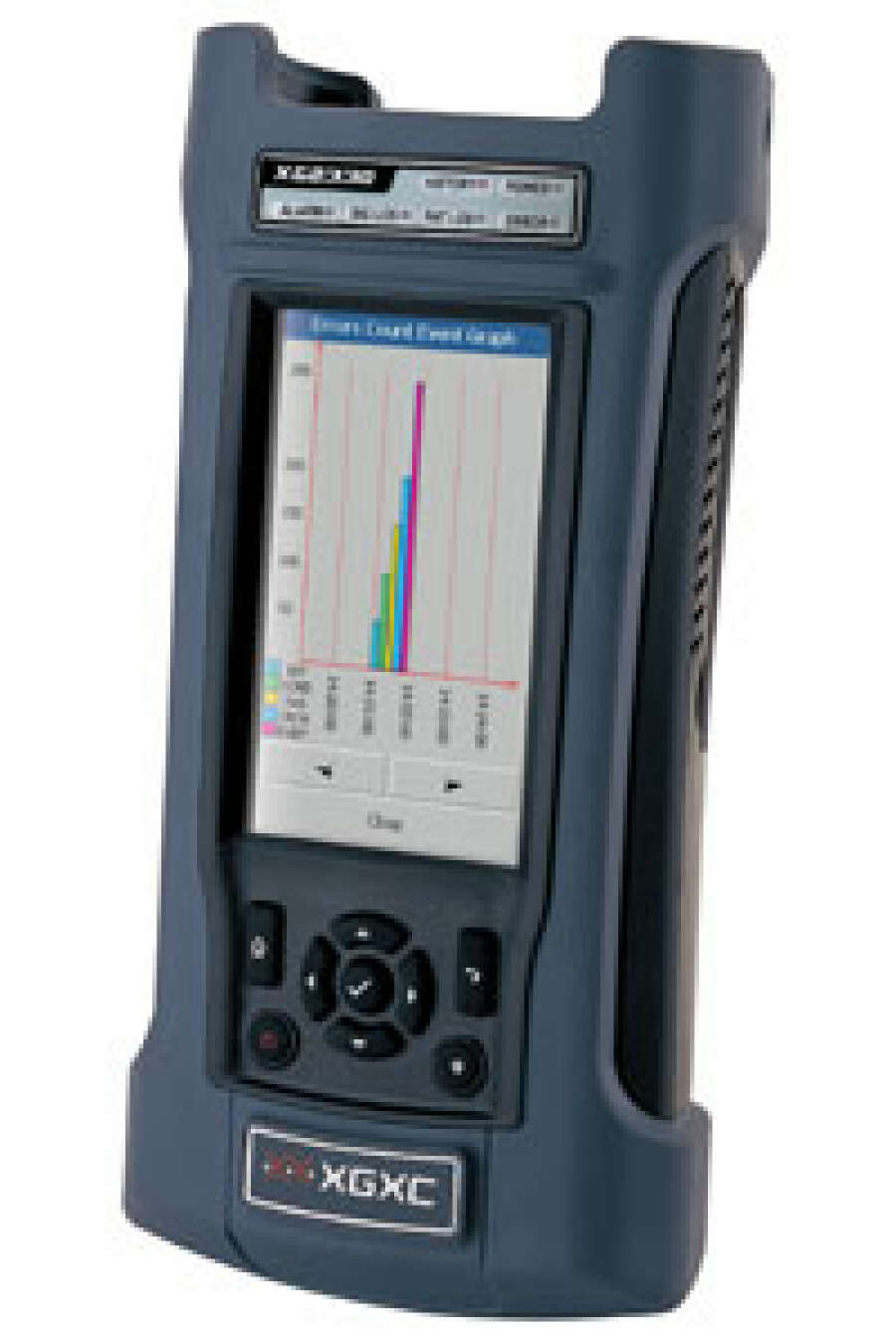

XG-XG2330-KIT – анализатор протоколов, предназначенный для диагностики и наладки цифровых каналов 2Mб и N×64Кб/с. В XG2330 предусмотрена загрузка самых различных сценариев тестирования. Анализатор протоколов XG2330 прекрасно подходит для работы в сетях PDH, SDH, PCM, SDU и с оборудованием обмена данных.
Общие характеристики XGXC XG2330
- Интерфейсы USB и RJ45
- Цветной 4.3'' дисплей
- Работа от аккумулятора 4 часа
- Питание 220В
- Операционная система WIN98/ME/2000/NT/XP
- Рабочая температура 0 ~ 50°С
- Габариты (ДхШхВ) 240х102х55 мм
- Вес 750г
Особенности XGXC XG2330
- русскоязычное меню
- прост в использовании
- полный анализ данных E1, Datacom и IP PING через Datacom
- большой цветной дисплей
- встроенный генератор ошибок и сигнализации
- сохранение и перезапись до 10 профилей конфигурации и 10 групп результатов
- ПО для анализа результатов
Тестирование E1
- 120Ω и 75Ω интерфейс линии
- Работа с алгоритмами кодирования HDB3 и AMI
- 2МБ/с, N×64КБ/с BER тест
- Фрейм тестирование и мониторинг сигнализации
- Измерение проскальзывания тактового импульса
- Тестирование в сквозном режиме и режиме Hi-Z
- Тестирование CODE, FAS, CRC4, E-BIT BER тест
- Тестирование данных фрейма и мониторинг временных промежутков активности
- Мониторинг восьмеричного кода в любом выбранном временном промежутке
- Подача 64Кб/с сигнала для настройки канала
- Мониторинг кода ABCD в CAS
- Мониторинг TS16 в CCS
- Тестирование двух каналов E1
- Измерение задержки
- Измерение задержки APS
- Измерение маски импульсов
- Отображение формы импульса E1
- Измерение ширины импульса
- Измерение отношения ширины к амплитуде импульс
- Измерение временных границ передачи
- Измерение амплитуды уровня импульса
- PCM эмулятор
- Внесение ошибок
- Мониторинг данных фрейма
- VF генератор с возможность измерения в одном или нескольких временных интервалах
- Прослушивание голосовых каналов
- Возможность разговора по голосовому каналу через встроенный микрофон
- Генерация и мониторинг CAS и CCS
- Измерение уровня и частоты
- Тестирование образцов : PRBS, Fixed Code, 16-BIT по программе оператора
- Внесение ошибок: Фиксированного или процентного соотношения
- Передача в реальном времени статуса цепи : обрыв/к.з
- Измерения в ручном и автоматическом режиме
- Анализ в соответствие с G.821, G.826, M.2100
Тестирование на сетевом уровне
- IP PING
- Trace Route
- IP Config
Дополнительные функции анализатора протоколов XG2330
- Авто-конфигурация
- формат фрейма E1
- автонастройка параметров BERT тестирования
- BERT и Tx
- BERT и восьмеричная кодировка для G.703 64КБ/с
- Прослушивание/Разговор: вставка голоса и TS мониторинг
- Построение гистограмм и их анализ по данным об ошибках
- Обновление ПО через USB интерфейс
Опции анализатора протоколов XG2330
- Опция Datacom (в комплекте с XG-XG2330-KIT)
- Опция G.703 64Кб/с (в комплекте с XG-XG2330-KIT)
- Опция Jitter измерение джиттера (в комплекте с XG-XG2330-KIT)
- Опция Mux и Demux (в комплекте с XG-XG2330-KIT)
- Опция Drop/Insert (в комплекте с XG-XG2330-KIT)
ВАЖНО. Следующие опции HardWare устанавливаются на заводе.
Datacom (V.24, V.35, V.36, X.21, RS-449, RS-485, EIA-530 и EIA-530A) BER тест
- Тестирование ошибок (BERT) на интерфейсах Datacom (V.24, V.35, V.36, X.21, RS-449, RS-485, EIA-530 и EIA-530A)
- Асинхронное BER тестирование с бодовой скоростью 50Б/c-57.6Б/с
- Синхронное BER тестирование на скорости 1.2КБ/с-2048КБ/с
- Эмуляция оборудования DTE или DCE
- Измерение частоты
- Настраиваемый истоник синхронизации
- Подтверждение связи сигналов управления и мониторинга
G.703 64kb/s Co-направленное BER тестирование
- G.703 64kb/s Co-направленное BER тестирование
- Временной контроль и мониторинг сигналов в восьмеричном формате
- Измерение частоты и затухания
- Тактовая частота источника: внутренняя и интерфейс
Опции SoftWare (Программные, устанавливаются через код активации)
Измерение джиттера
- Измерение джиттера с фильтром O.172
- Пиковое измерение джиттера
Тестирование Mux и Demux (Требует опцию Datacom или G.703)
- E1-Datacom синхронное 64kb/s, N×64kb/s BER тестирование
- E1-G.703 CO синхронное 64kb/s BER тестирование
- Измерение частоты и затухания на интерфейсе Rx
- Мониторинг квитированных сигналов Datacom интерфейса
- Мониторинг и сигнализация об ошибках фреймов E1
Опция Drop/Insert
- Режим вставки: Вставка синхронных 64k, Nx64kb/s данных от Datacom или G.703 CO интерфейс в один или несколько временных интервалов сигнала E1
- Режим удаления: Удаление одного или нескольких временных интервалов с данными из сигнала E1 к Datacom или G.703 CO интерфейс
- Режим вставки и удаления: Вставка и удаление одного или нескольких временных слотов с данными E1 от или в Datacom или G.703 CO интерфейс
Полный комплект XG2330 с артикулом XG-XG2330-KIT включает базовый блок анализатора XG2330 и все опции : Datacom, G.703, Jitter, Mux/Demux, Drop/Insert.
