Эрстед РИ-10М1 - рефлектометр импульсный с программным обеспечением IRView 4.0

Артикул: 3-20-0994

Цена: 140 880 ₽

Средний срок поставки: 1-4 недели

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

140 880 ₽

Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

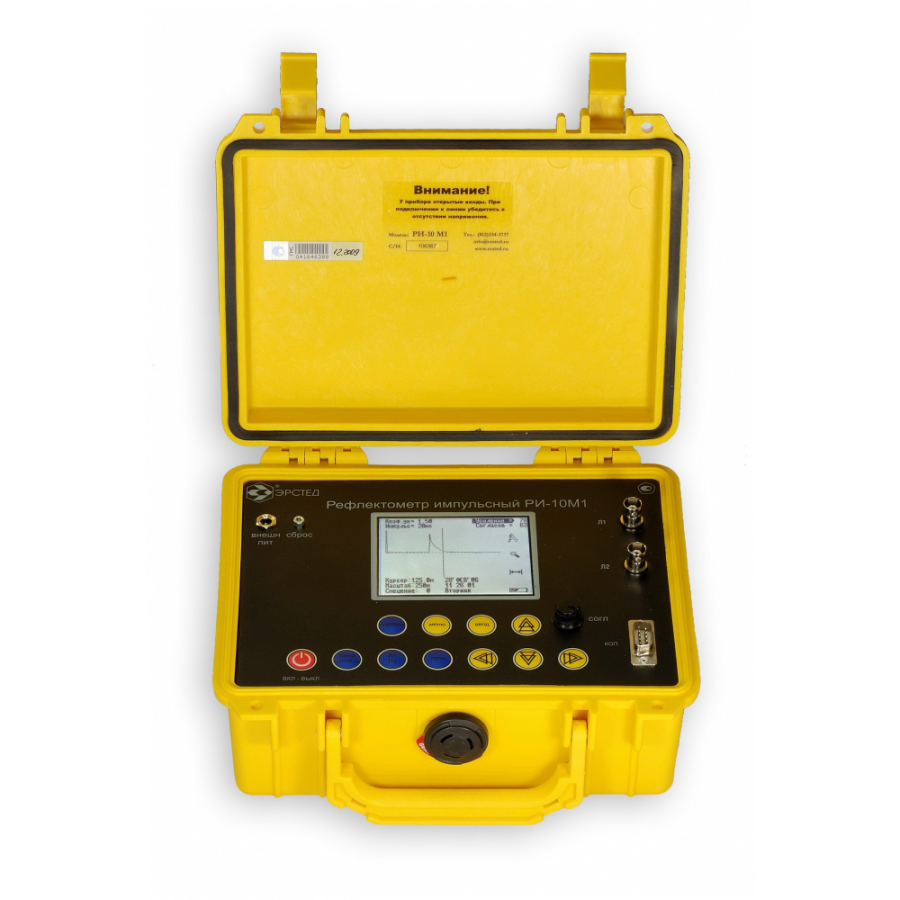

Защищённый импульсный рефлектометр ЭРСТЕД РИ-10М1 «СТРИЖ» – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар). Прибор предназначен для работы, как в полевых, так и в стационарных условиях. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).

РИ-10М1 «СТРИЖ» по характеристикам заменяет приборы ИР-10, ИР-10М, РИ-10 и является обновленной версией легендарного рефлектометра РИ-10М.

Особенности РИ-10М1 «СТРИЖ»

Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
Измерение в реальном масштабе времени
Максимальная дальность - до 50 км
Высокое разрешение по дальности:
- 1 м в диапазонах 250 м – 2,5 км
- 2 м – 20 м в диапазонах 5 км – 50 км
Возможность детального рассмотрения любого участка рефлектограммы
Подавление асинхронных помех
Режим регистрации разбитости пар
Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения

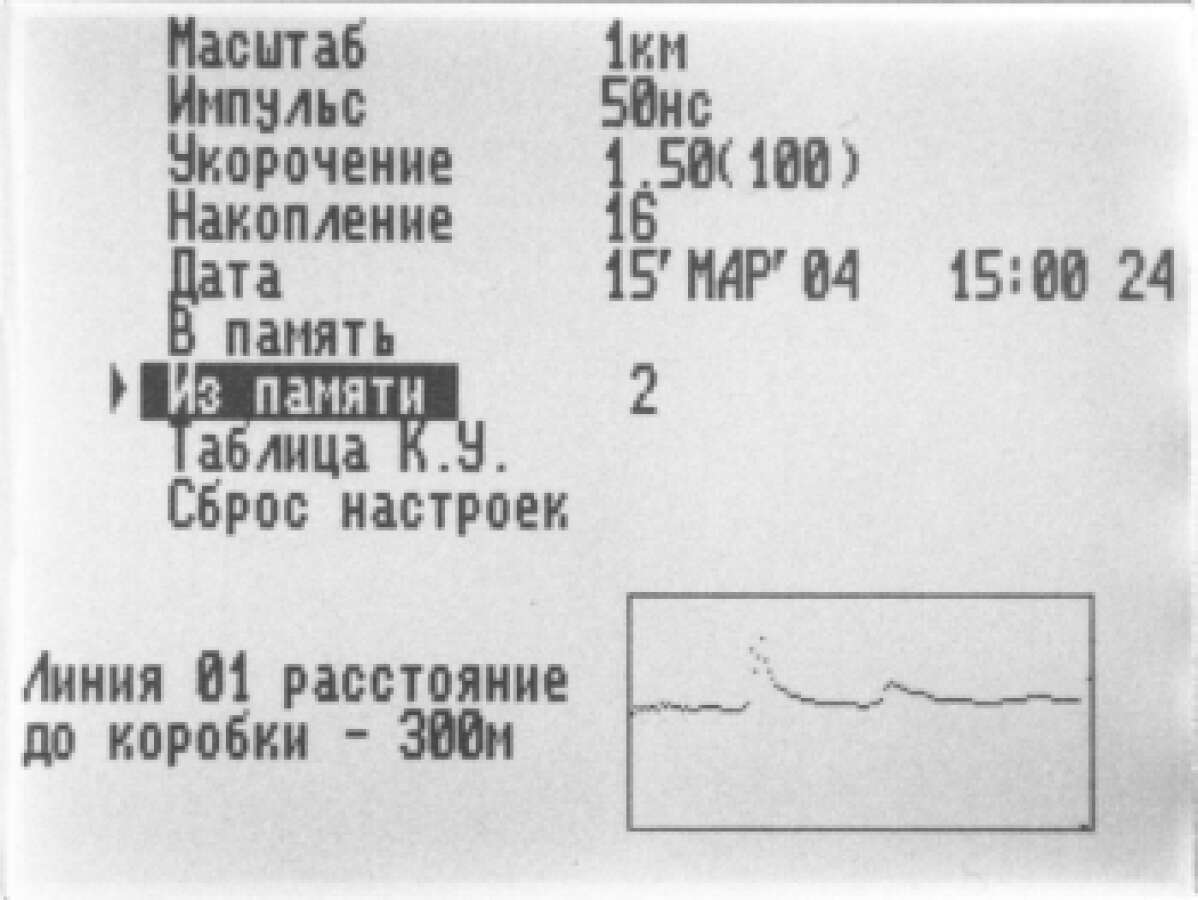

Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти

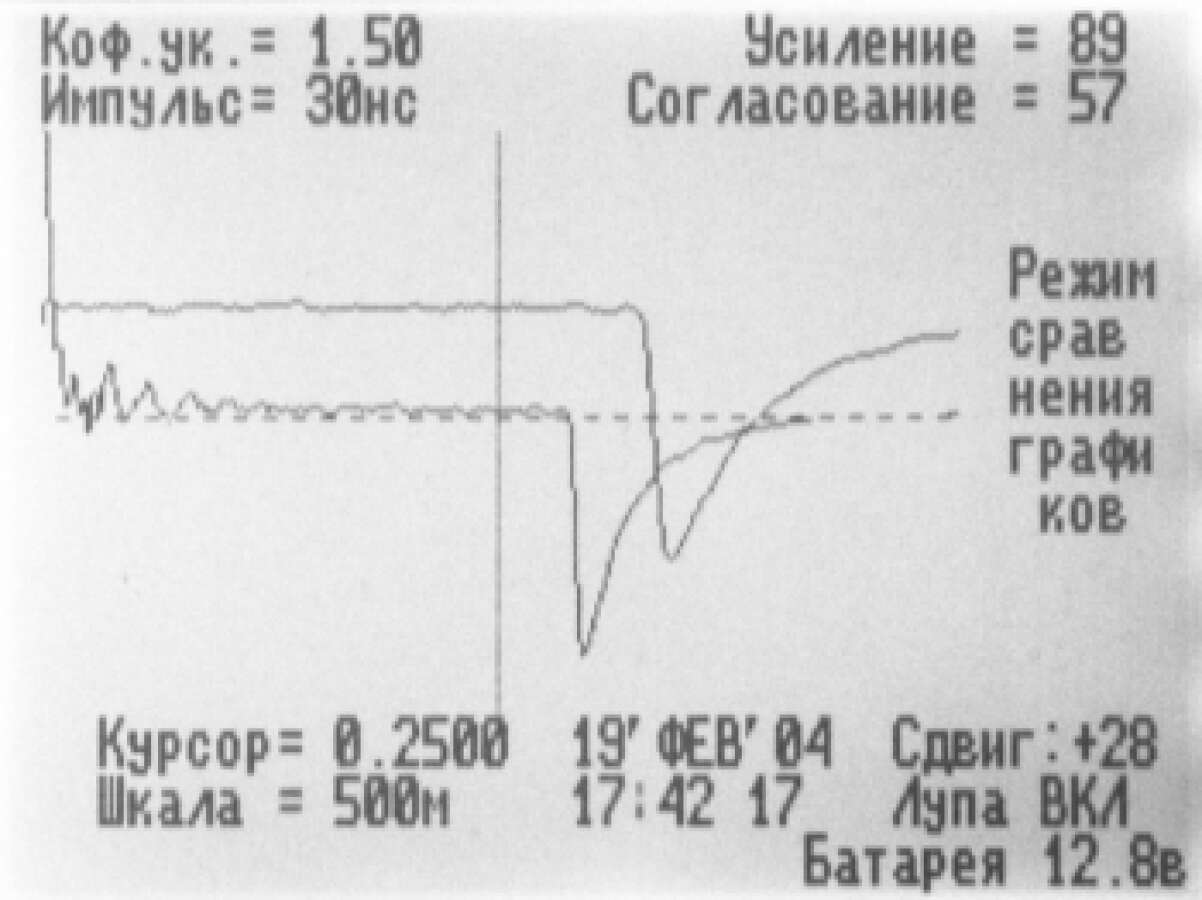

Сравнение с рефлектограммой из памяти прибора

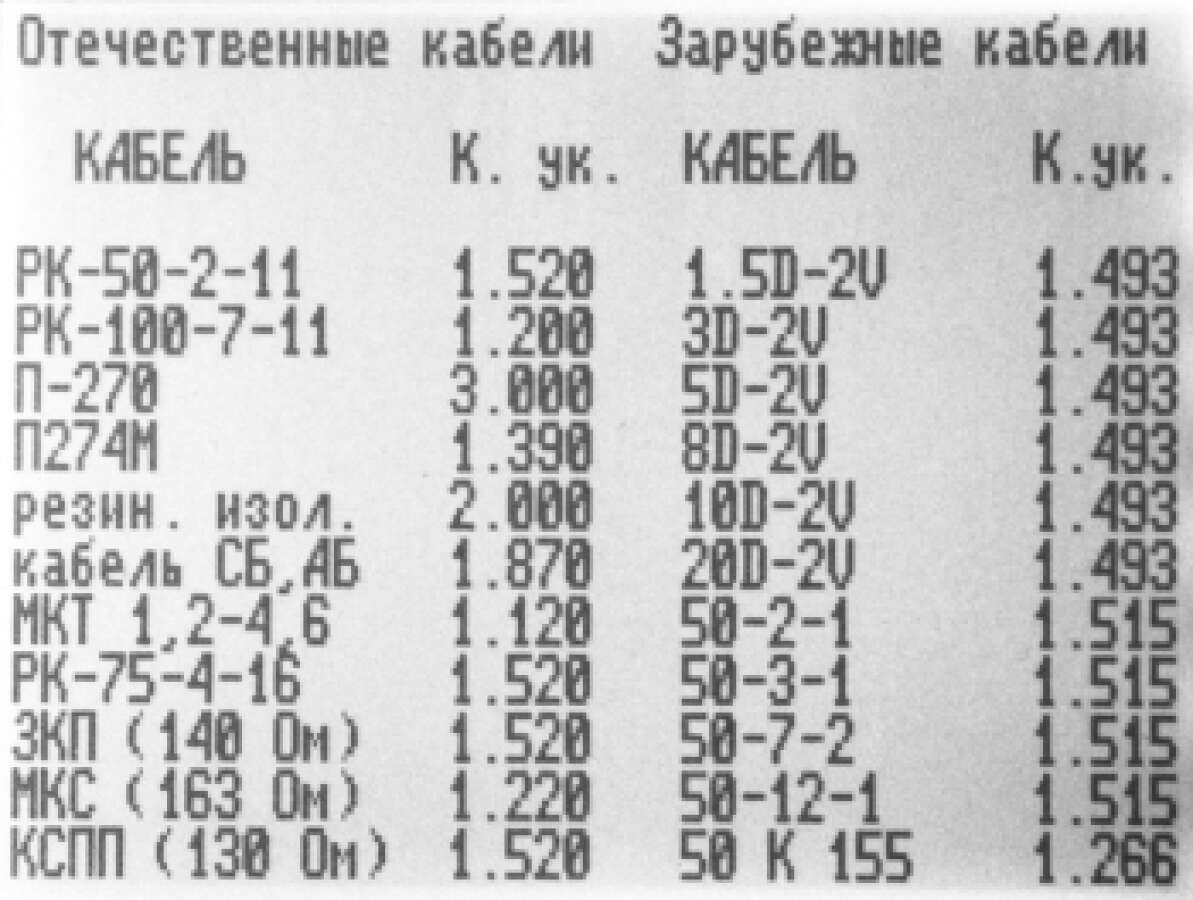

Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
Возможность обмена данными с ПК

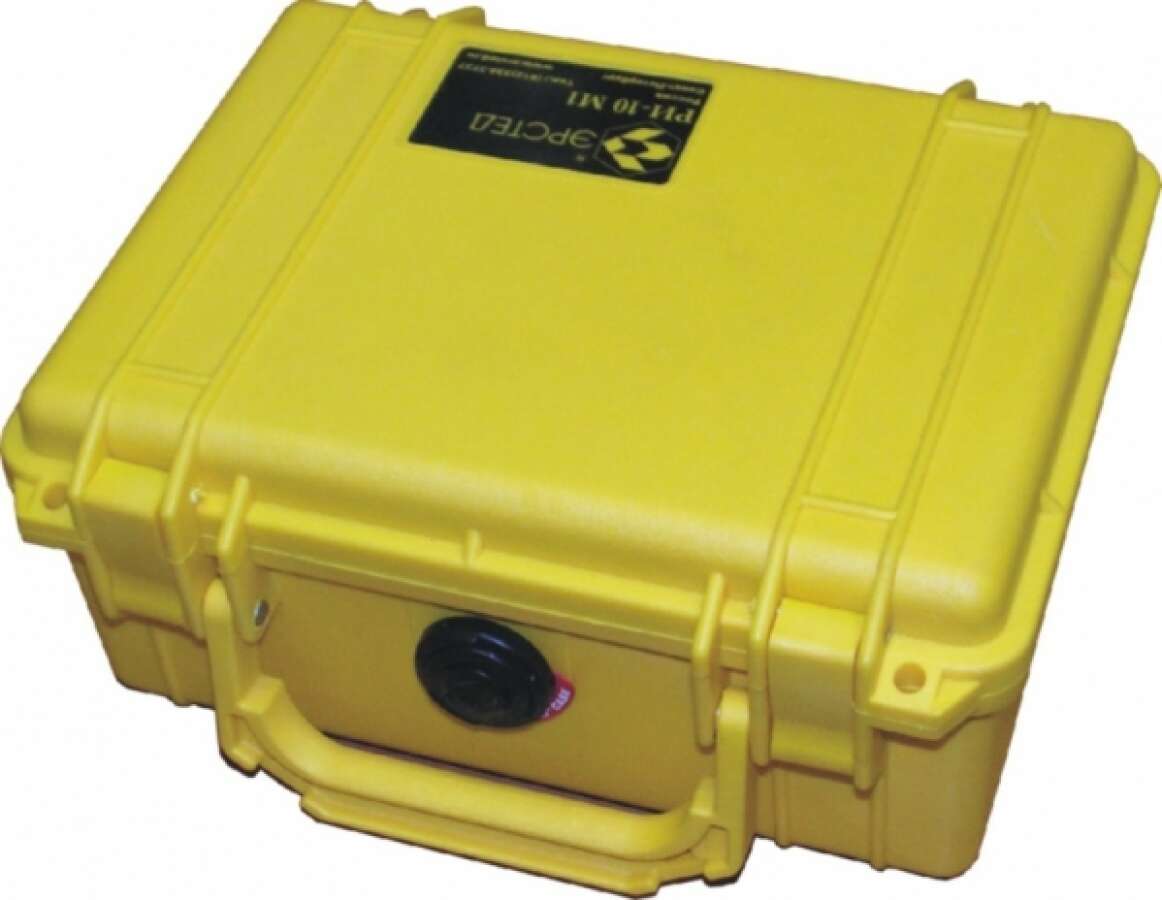

Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP68)

Комплект поставки

Рефлектометр импульсный РИ-10M1 «СТРИЖ» – 1 шт.
Блок питания (зарядное устройство) – 1 шт.
Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 2 шт.
Кабель COM-to-COM – 1 шт.
Руководство по эксплуатации – 1 шт.
Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Технические характеристики ЭРСТЕД РИ-10М1 «СТРИЖ»

Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 - 250 м (0 - 2,5 мкс) 0 - 500 м (0 - 5 мкс) 0 - 1000 м (0 - 10 мкс) 0 - 2500 м (0 - 25 мкс) 0 - 5000 м (0 - 50 мкс) 0 - 12500 м (0 - 125 мкс) 0 - 25000 м (0 - 250 мкс) 0 - 50000 м (0 - 500 мкс)
Инструментальная погрешность измерения расстояния	от 0,04% до 0,4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1,500
Эффективная частота дискретизации	100 МГц
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку (20 В в режиме х/x)
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1,00 до 3,00, с шагом 0,01
Дисплей	монохромный 3,8” (320×240 пикселей)
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов
Время непрерывной работы через блок питания	не ограничено
Габаритные размеры	240х200х115 мм
Вес прибора с аккумуляторной батареей	не более 2 кг
Диапазон рабочих температур	от -20 °С до +40 °С
Степень защиты от пыли и влаги	IP68

Применение ЭРСТЕД РИ-10М1 «СТРИЖ»

Рефлектометр РИ-10М1 «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:

измерение длин кабелей;
измерение расстояний до неоднородностей волнового сопротивления или повреждений;
измерение коэффициента укорочения линии при известной ее длине;
определение характера повреждений.

РИ-10M1 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ, СИП и т.п.);
воздушные кабельные линии;
компьютерные сети (СКС и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

РИ-10М1 «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.

Опции и аксессуары для ЭРСТЕД РИ-10М1«СТРИЖ»

УП-1	Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-5.0BNC	Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25	Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5	Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK	Переходник BNC.M – клеммы
