Поиск-410 Мастер - комплект трассо-дефектоискателя (с генератором ГК-мини)

Артикул: 3-20-7092

Цена: 48 800 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

48 800 ₽

Вопрос менеджеру

Гарантия: 24 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора ГК-Мини) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер

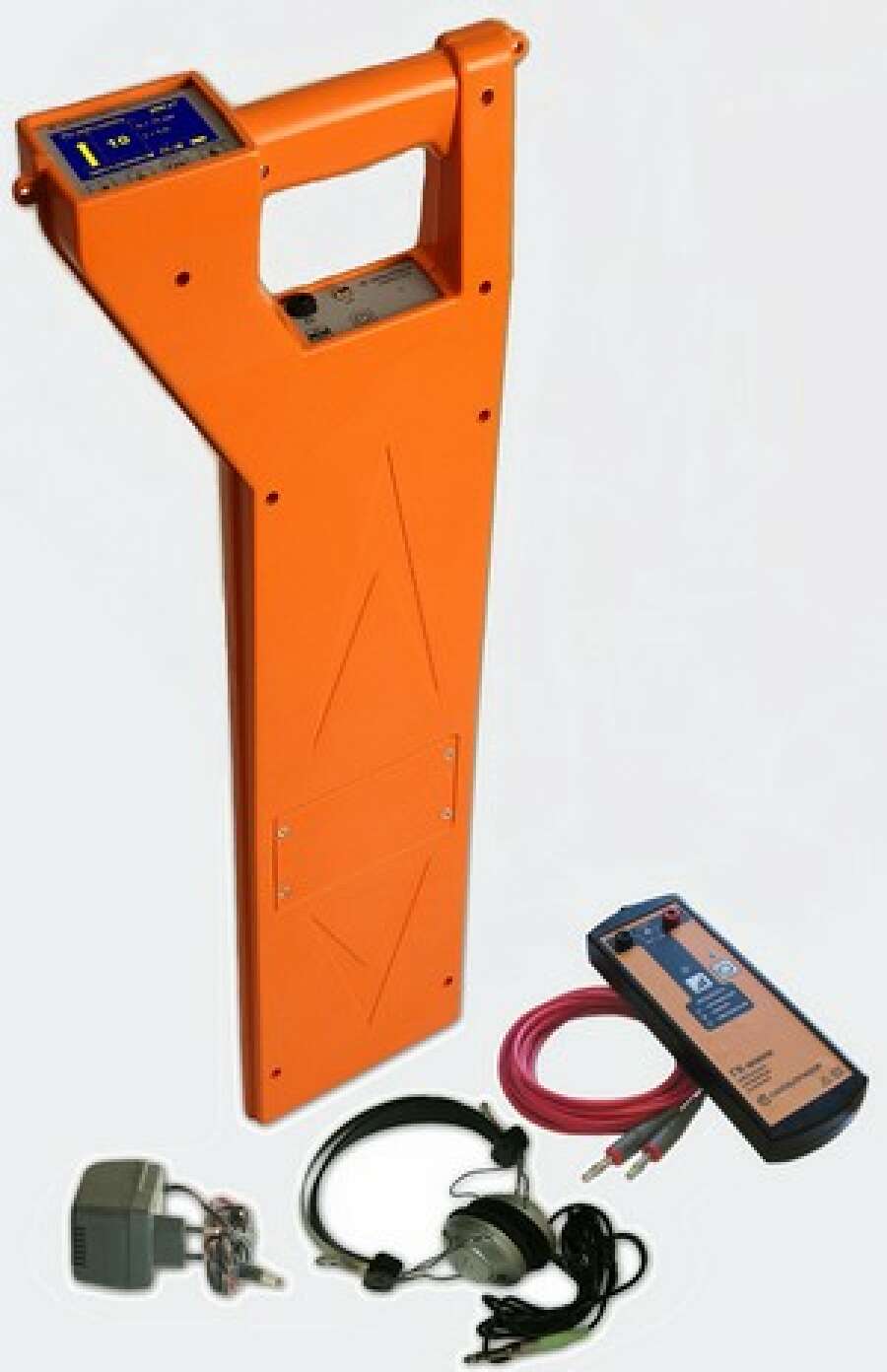

В комплект поставки входит приёмник ПОИСК-410 Мастер и генератор ГК-мини
Конструкция приёмника: моноблок с графическим LCD-дисплеем
Работа на частотах от 10 до 20000 Гц в пассивном режиме
Работа на частоте 2 187,5 Гц в активном режиме (в комплекте с генератором ГК-Мини)
Дополнительная частота для фазового поиска: 6 562,5 Гц
Дополнительная частота для генератора ЛИС: 26 250 Гц
Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
Особенности генератора ГК-мини:
- рабочая частота: 2187,5 Гц
- автоматическое согласование с нагрузкой
- поддержка всех режимов ВЧ: поиск кабеля, глубина, сила тока, направление

Комплект поставки

Приемник:

Приемник ПОИСК-410 Мастер - 1 шт.
Руководство по эксплуатации - 1 шт.
Сетевой адаптер - 1 шт.
Наушники - 1 шт.
Сумка для наушников - 1 шт.
Аккумуляторные батареи Ni-Mh типа «АА» - 6 шт.

Генератор:

Генератор ГК-мини - 1 шт.
Провод для подключения генератора к нагрузке - 1 шт.
Сумка для переноски генератора ГК-мини - 1 шт.
Руководство по эксплуатации ГК-мини - 1 шт.

Технические характеристики приемника ПОИСК-410 Мастер

Параметр	Значение
Активные частоты	2187,5 ± 1 Гц 273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска	6562,5 ± 3 Гц
Дополнительная частота для генератора ЛИС	26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем	200 - 3999 Гц
Полоса пропускания по уровню –3 дБ (не более): для частоты 6562,5 Гц для частоты 2187,5 Гц для частоты 273,5 Гц	45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	±5% + 0,1 м
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением¹	0 – 10 кОм
Полоса пропускания без фильтра	10 ÷ 20 000 Гц
Питание	аккумуляторы типа АА, Ni-Mh - 6 шт.
Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч²	не менее 17 ч
Потребляемая мощность (не более)	1,2 Вт
Время зарядки аккумуляторной батареи (не более)	4 ч
Температура эксплуатации	от -20 до +40 °С
Габаритные размеры прибора	257х88х685 мм
Масса прибора (включая аккумуляторную батарею, без сумки)	1,9 кг

Примечания:

¹ Двухчастотные (бесконтактные) методы.

²Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.

Технические характеристики генератора ГК-мини

Параметр	Значение
Рабочие частоты генератора	2187,5 ± 1 Гц
Периодичность характерного сигнала	1,2 с
Длительность паузы	0,2 с
Диапазон автоматического согласования с сопротивлением нагрузки	1 – 200 Ом
Мощность сигнала	максимальная	средняя	минимальная
	1 Вт	0,5 Вт	0,2 Вт
Время непрерывной работы	4 ч	8 ч	16 ч
Электропитание: сетевой адаптер алколайновые батареи или Ni-Mh, 2,0 А/ч аккумуляторы (не входят в комплект)	12 В, 0,5 А 4 шт., тип АА
Степень защиты корпуса	IP42
Температура эксплуатации	от -20 до +40 °С
Габаритные размеры прибора (без сумки)	180х65х27 мм
Габаритные размеры сумки	220х170х70 мм
Масса прибора (без элементов питания)	0,2 кг
Масса прибора (без элементов питания, в сумке)	0,4 кг

Дополнительные материалы

Описание режимов работы ПОИСК-410 Мастер

Скачать инструкцию

Руководство по эксплуатации. Генератор сигналов кабельный ГК-мини Руководство по эксплуатации. Трассо-дефектоискатель ПОИСК 410 Мастер
