Опция GPS/USB для Поиск-410 Мастер

Артикул: 3-20-7092-1

Цена: 15 609.76 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
15 609.76 ₽
Вопрос менеджеру

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

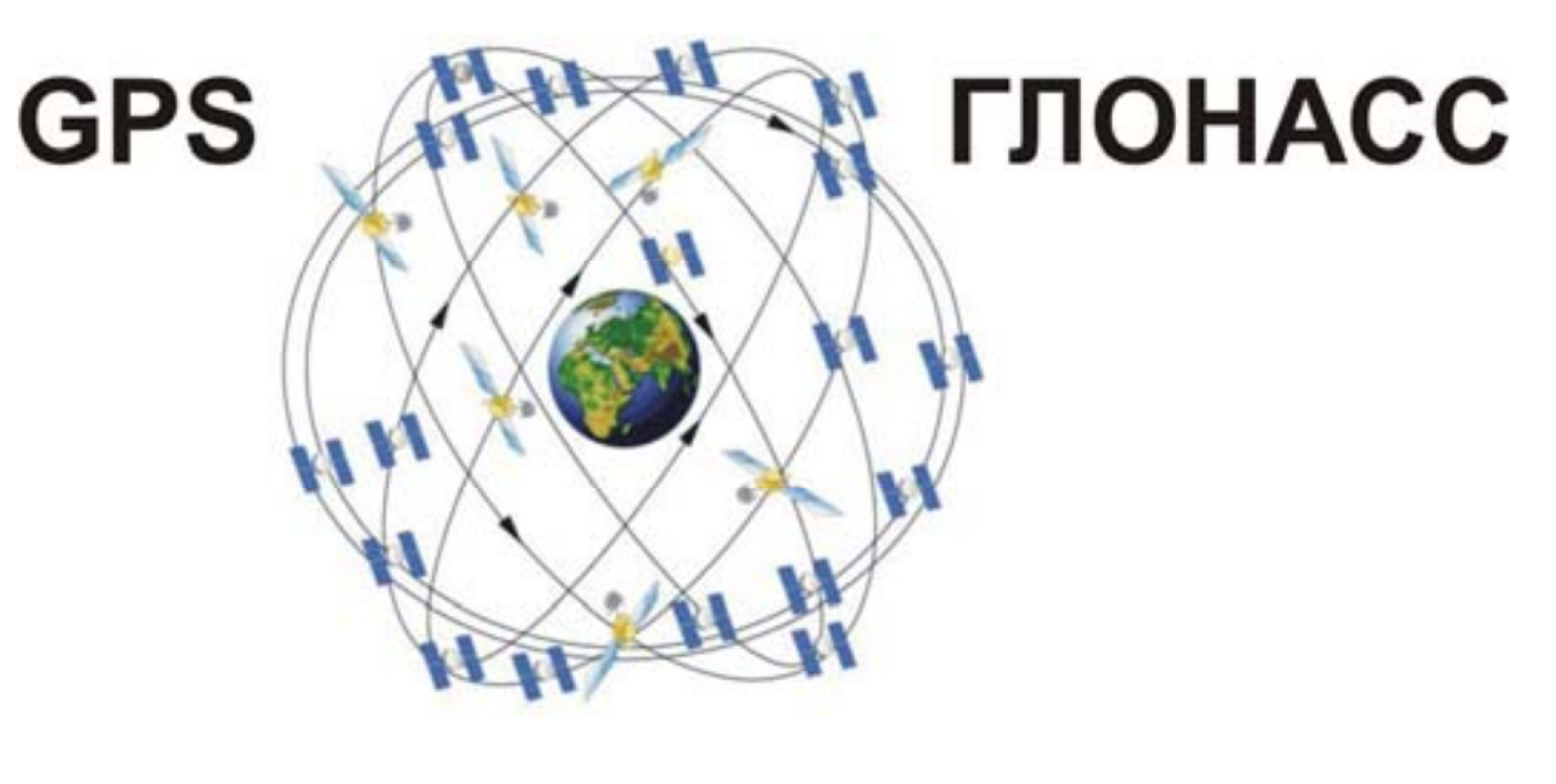

GPS/ГЛОНАСС модуль позволяет производить запись координат точек маршрута, включая дату, время, глубину залегания и величину сигнального тока.



Особенности модуля GPS/ГЛОНАСС

  • GPS/ГЛОНАСС модуль устанавливается в приёмник трассо-дефектоискателей ПОИСК 510 MASTER и ПОИСК-410 Мастер
  • Модуль устанавливается только в заводских условиях
  • Сохранение до 10000 измеренных точек во встроенной памяти приемника (4 Мб)
  • Передача данных на ПК через USB
  • Разъем USB позволяет производить обновление прибора и установку новых функций
  • При работе на трассе во время определения глубины залегания кабеля или трубы, происходит определение координат места. Полученные данные, включая дату, время, глубину залегания, и величину сигнального тока сохраняются в файл. Точки записываются последовательно в файл образуя трек
  • При необходимости сохранить еще один трек необходимо в меню выбрать пункт «Новый файл»
  • Просмотр полученных данных осуществляется на компьютере. Копирование файлов осуществляется через USB. Подключенный к компьютеру прибор определяется как внешний накопитель. На данном накопителе сохранены файлы с именами: GPS001.csv, POINT001.gpx, TRACK001.gpx
  • Результаты определения местоположения записываются в файлы. Одновременно записываются два файла:
    • .gpx – универсальный формат записи GPS треков. Файл открываются большинством широко распространенных программ просмотра карт (Google Earth, …)
    • .csv – текстовый файл с записями координат места, сигнального тока, глубины залегания, уровня сигнала. Файл открывается в любом текстовом редакторе, а также в MS Excel.

Технические характеристики модуля GPS

Параметр Значение
Модуль НАВИА ML8088s
Система определения координат ГЛОНАСС GPS
Система координат WGS 1984 (по умолчанию)
Рабочая частота L1-1575,42 ±0,5(GPS) от 1597,5 до 1605,9(ГЛОНАСС)
Количество каналов 32
Частота обновления координат 1 Гц
Точность (измеренная в течении 24 часов)
Пределы допускаемой инструментальной погрешности определения координат в плане ±2 м
Время включения
Горячий старт 4 с
Теплый старт 34 с
Холодный старт 35 с
Чувствительность
Получение координат -145 dBm
Слежение -154 dBm

Определение координат в трассоискателе ПОИСК 510 MASTER и ПОИСК-410 Мастер

Включите режим «GPS вкл\выкл» в меню «Настройка». Холодный старт модуля GPS может происходить довольно продолжительное время (1-2 минуты), это связано с первоначальным определением местоположения. Увеличение времени инициализации может быть связано с плохим приемом сигналов спутника либо с их полным отсутствием.

При нахождении точно над кабелем нажмите кнопку F, на экране отобразится глубина залегания трассы, координаты и номер записи. Запись измеренных данных в файл производится при возврате в режим «КАРТА КАБЕЛЯ» (кнопкой F).

Измерения записываются в файл и формируют трек. Для удобства работы на новой трассе войдите в меню «Настройка» и выберите пункт «Новый файл». Новые измерения будут заноситься в новый файл, формируя новый трек.

После окончания работы подключите приемник через разъем USB к компьютеру. В меню «настройка» выберите пункт «Связь с ПК».

Приемник перейдет в режим связи с компьютером, а на компьютере появится съемный диск. Скопируйте необходимые файлы на компьютер. Доступна только операция копирования - для того, чтобы не допустить заражения вирусами и потери необходимых данных. Удаление файлов доступно только с приемника: в меню «Настройка» выберите пункт «Очистить память», все файлы будут удалены.
