Эрстед УП-1 - устройство переходное

Артикул: UP-1

Цена: 14 160 ₽

Средний срок поставки: 1-4 недели

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

14 160 ₽

Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

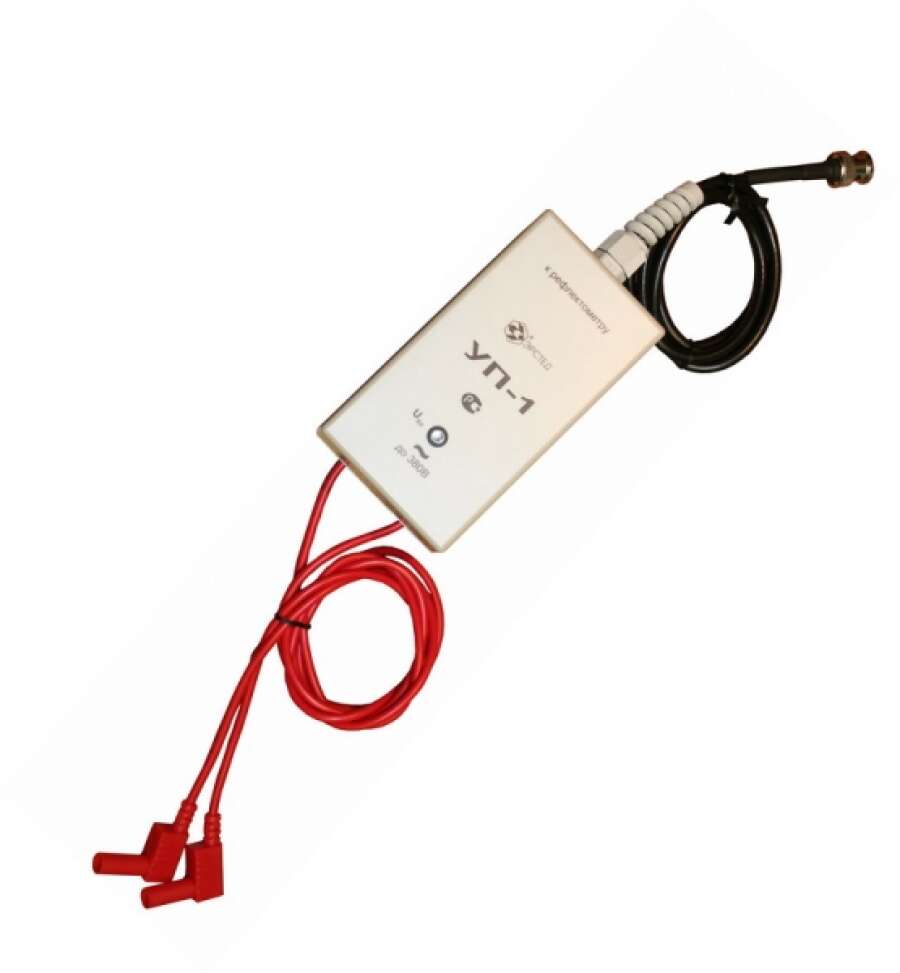

Устройство переходное ЭРСТЕД УП-1 – это прибор, используемый для гальванической развязки между измерительным разъёмом импульсного рефлектометра и кабельной линией.

Устройство УП-1 служит для защиты измерительного входа импульсного рефлектометра от напряжения в кабельной линии до 380 В эфф.

Комплект поставки

Устройство переходное УП-1 – 1 шт.
Руководство по эксплуатации – 1 шт.

Технические характеристики ЭРСТЕД УП-1

Максимально допустимое напряжение на входе	380 В
Индикация напряжения на линии	от 50 В
Диапазон рабочих температур	от -20 до +40 ºС
Габаритные размеры	120 х 65 х 40 мм
Вес	не более 0,2 кг
Пыле- влагозащищенность	IP54 по ГОСТ 14254-96
Вибро- ударопрочность	в соответствии с ГОСТ 12997-84

Применение ЭРСТЕД УП-1

Устройство переходное УП-1 применяется совместно с рефлектометрами: РИ-10М1, РИ-10М2, РИ-303ТМ, РИ-307, РИ-307М3, РИ-307USBм.

УП-1 служит для контроля при прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ, СИП и т.п.);
воздушные кабельные линии;
компьютерные сети (СКС и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

Опции и аксессуары для ЭРСТЕД УП-1

КУ-2.0BNC	Кабель-удлинитель 2 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25	Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5	Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK	Переходник BNC.M – клеммы

Скачать инструкцию

Инструкция по эксплуатации ЭРСТЕД УП-1
