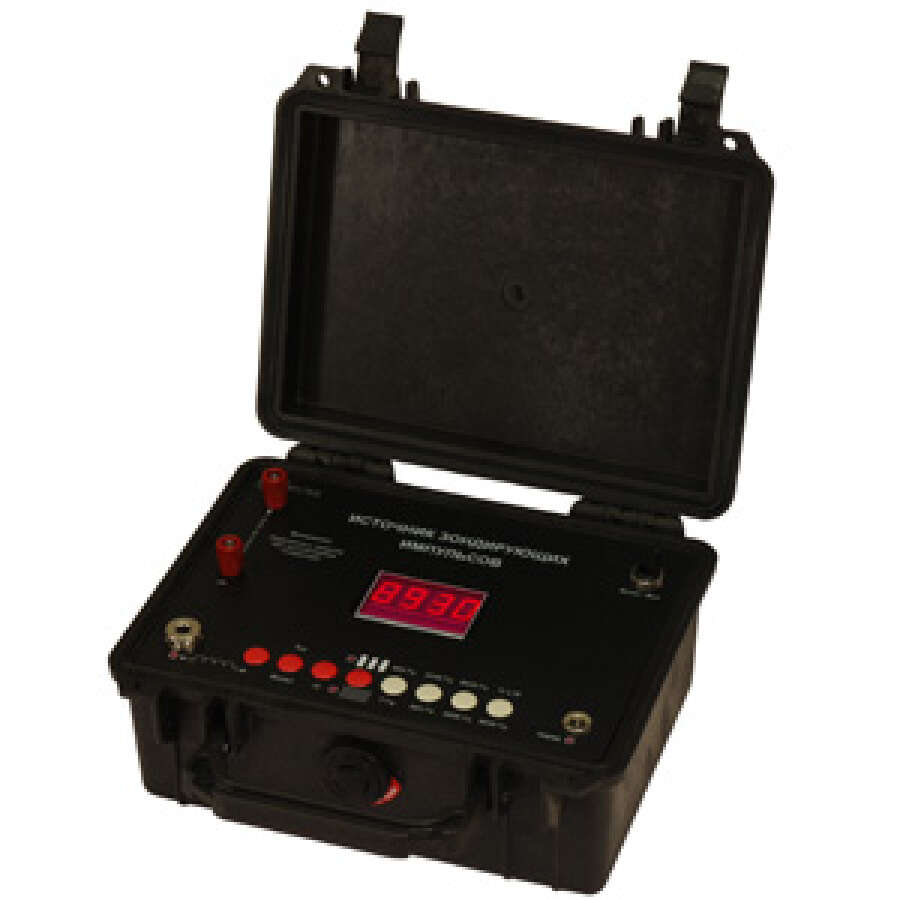

Компактный переносной генератор ИЗИ обеспечивает подачу сигнала, который необходим для идентификации трассы приёмником-трассоискателем, в трубопровод либо кабельную линию. Данный генератор предназначен для работы вместе с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА в качестве источника зондирующего сигнала как в режиме непосредственного подключения к кабелю, так и в режиме индукционной наводки.
Генератор ИЗИ способен заменить приборы: ТИ-ТДИ-60-3А, ТИ-ТДИ-6-3А, ТИ-ТДИ-3А, ТИ-ТДИ-4А.
Особенности ИЗИ:
- режим работы генератора - импульсный;
- управление режимами работы - электронное;
- наличие цифрового индикатора тока в кабеле;
- имеется система контроля и автоматического согласования с нагрузкой (трассой);
- переменная мощность в диапазоне от 1 Вт до 6 Вт (в зависимости от нагрузки);
- возможность возникновения разрушающего тока в кабеле - исключена;
- возможность работы с высокоомными нагрузками (снижение тока в кабеле не приводит к исчезновению сигнала);
- выносной индуктор в герметичном исполнении обеспечивает наведение сигнала на кабель без
- электрического контакта (форма индуктора позволяет закладывать его в шурф глубиной до одного метра, даже заполненный водой);
- режим индуктора резонансный - при значительной излучаемой мощности потребление от аккумулятора минимально;
- система контроля работоспособности - доступна;
- подключение генератора к внешнему источнику питания 12 В либо к сети 220 В, 50 Гц через адаптер - возможно;
- необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду, - встроенный.
Сфера применения ИЗИ
В комплекте с приемниками-трассоискателями генератор ИЗИ, выполненный в ударопрочном, пыле-, влагозащищенном переносном корпусе, применим в полевых условиях для контроля при прокладке и эксплуатации таких типов кабелей и трубопроводов:
- медные кабели связи (ТПП, МКС и т.д.);
- кабели сигнализации и управления (СБПЗАВпШп и т.д.);
- силовые кабели (АСБ, ВВГ и т.д.);
- радиочастотные и телевизионные кабельные линии (РК-75 и т.д.);
- кабели оптические бронированные (ДПС, СПС, ДАС, САС и т.п.);
- металлические трубопроводы (газо-, водо-, нефтепроводы);
- для предотвращения повреждений коммуникаций в ходе проведения земляных работ (в строительных организациях).
Технические характеристики ИЗИ
- Мощность в диапазоне от 1 Вт до 6 Вт (в зависимости от нагрузки)
- Передающая частота: 7 и 893 Гц, 2,43 и 8,93 кГц
- Возможность неконтактного подключения к трассе за счет выносного герметичного резонансного индуктора
- Согласование с нагрузкой - автоматическое
- Время непрерывной работы зависит от нагрузки (не менее 6...20 часов),
- Электропитание от встроенного 12 В аккумулятора либо от внешнего 12 В источника (сеть 220 В, 50 Гц) - через адаптер
- Рабочие температуры в диапазоне от -20°С до +50°С
- Совместимые по параметрам сигнала приемники: ТДИ-МА, ТИ-05-3, ТДИ-05м-3
- Вес c аккумулятором - два килограмма
Комплект поставки
- Генератор ИЗИ-100 – одна единица
- Индуктор – одна единица
- Провода для подключения к кабелю – одна единица
- Провод для подключения к автомобильному аккумулятору – одна единица
- Блок питания (зарядное устройство) – одна единица
- Сумка для переноски прибора – одна штука
- Руководство по эксплуатации – один экземпляр
