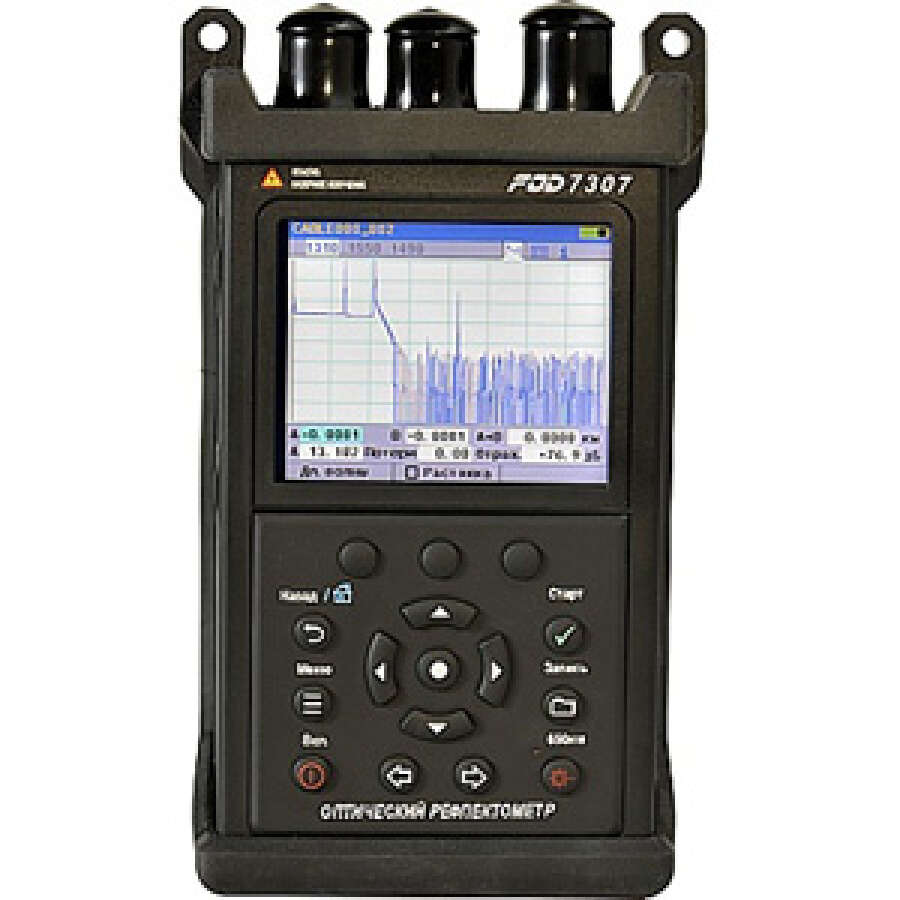

FOD-7307 - рефлектометр оптический (1310/1550/1490 nm, SM, FC)

Артикул: FOD-7307

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Oптический рефлектометр FOD-7307 разработан для строительства и обслуживания систем FTTH. Рефлектометр позволяет измерить линию не только со стороны пользователя, но и с центральной станции через ответвитель. При этом всегда обеспечивается оптимальное соотношение динамического диапазона и мертвых зон.

Технические характеристики FOD-7307

Оптический рефлектометр
Рабочие длины волн, нм	1310±20 / 1490±20 / 1550±20
Динамический диапазон (SNR=1)	34 / 32 / 32 дБ
Диапазон измерения расстояний	от 250 м до 240 км
Ширина импульса	5, 10, 30, 100, 300 нс; 1, 3, 10 мкс
Количество точек данных	до 30 000
Расстояние между точками данных	5 см (до 1,5 км), диапазон/30000 (более 1,5 км)
Показатель преломления	от 1,4000 до 1,6000
Мертвая зона по событиям	0,8 м (типичное значение)
Мертвая зона по затуханиям	3,5 м (типичное значение)
Источник оптического излучения
Выходная мощность непрерывного излучения, мВт	-3 дБм
Стабильность	0,25 дБ
Внутренняя модуляция	1 кГц, 2 кГц, непрерывное излучение
Стабильность	±0,25 дб / 15 мин
Рабочие длины волн	1310±20, 1490±20, 1550±20 нм
Ширина спектра	2 нм максимум
Измеритель средней мощности
Длина волны калибровки	1310, 1490, 1550, 1625, 1650 нм
Тип фотодиода	InGaAs
Измеряемая мощность	от +23 до -50 дБ
Точность	±0,25 дб
Разрешение	0,01 дБ
Тип фотодиода	1 мм InGaAs
Диапазон работы ID режима	от +3 до -35 дБ
Размерность	дБ, дБм, Вт
PON Измеритель мощности
Длина волны калибровки	1490, 1550 нм
Изоляция между каналами	более 40 дБ
Измеряемая мощность	от +23 до -50 дБ
Разрешение	0,01 дБ
Определитель обрывов волокна
Длина волны	635 нм
Выходная мощность излучения	>0,8 мВт в волокне 9/125 мкм
Общие параметры
Размеры в резиновом кожухе	190 x 112 x 47 мм
Вес	800 г
Питание	Li-Ion батарея, блок питания 100-240 В / 50-60 Гц
Рабочая температура	от -10 до +50°C

Основные функции FOD-7307

Измеритель мощности
Определитель обрывов волокна (визуализатор)
1310 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны)
1490 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны)
1550 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны)

Применение FOD-7307

Тестирование темного волокна на длинах волн 1310, 1550 и 1490 нм
Полный автоматический, полуавтоматический и ручной режим для специалистов
Измерение отражений от разъемов, в том числе и от разъемов рефлектометра, благодаря встроенной катушке
Измерение линии с помощью рефлектометра или с помощью тестера

Опции и аксессуары для FOD-7307

Адаптеры OTDR, применяемые с прибором:

FOD-5052 - адаптер FC UCI;
FOD-5053 - адаптер SC UCI;
FOD-5054 - адаптер ST UCI;
FOD-5055 - адаптер универсальный UCI;
FOD-5056 - адаптер LC UCI.

Адаптеры OPM, применяемые с прибором:

FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
FOD-5065 - адаптер OPM LC для FOD-1208/73XX.

Адаптеры VFL, применяемые с прибором:

FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.
