VIAVI FIT-SD103 - комплект USB видеомикроскопа P5000i: щуп P5000i, ПО, нак-ки SC,LC для пачп. и 2.5,1.25мм для пачкорда, MP-60

Артикул: FIT-SD103

Цена:

Средний срок поставки: 14-18 недель

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

VIAVI FIT-SD103 - это один из комплектов цифрового USB микроскопа P5000i для инспектирования торца оптических коннекторов на наличие загрязненности, трещин, царапин или вкраплений грязи. 80% аварий в сети происходят из-за грязных коннекторов. Коннекторизированные соединения требуют периодического контроля и очистки. Одним из наиболее удобных и компактных микроскопов является P5000i.

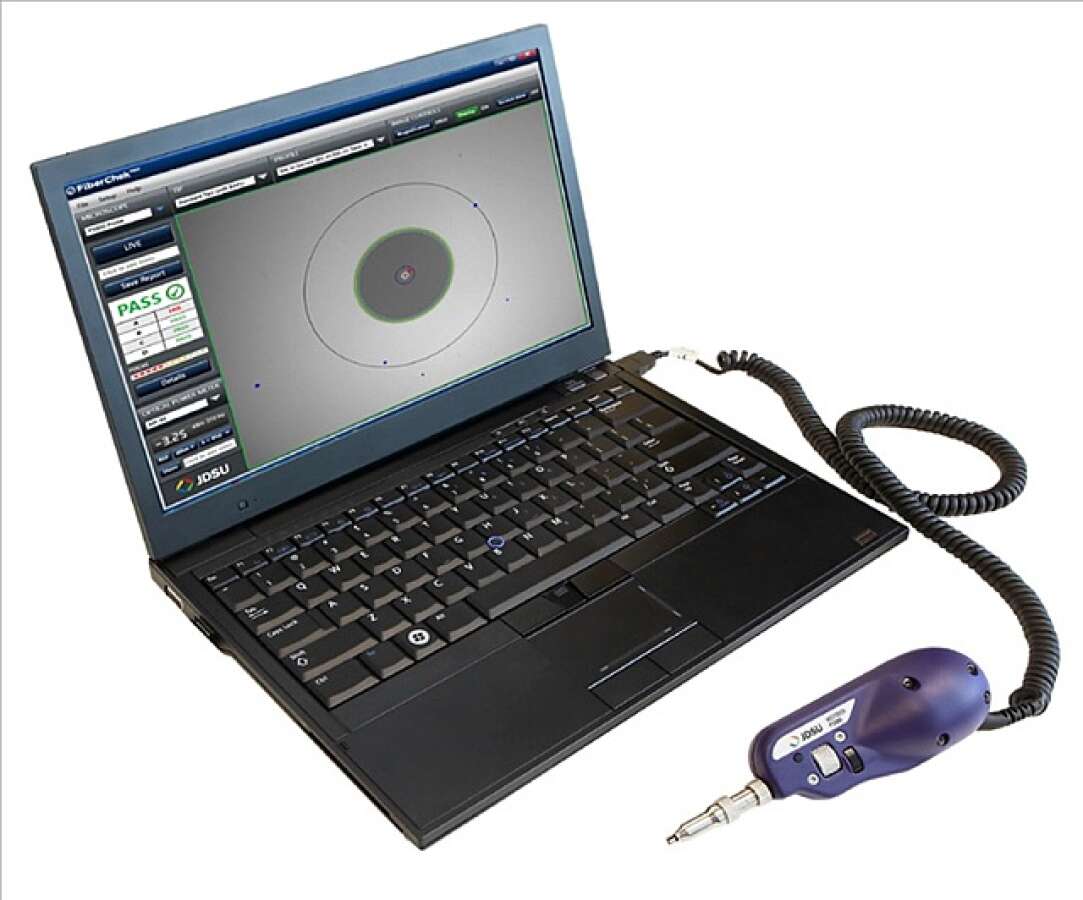

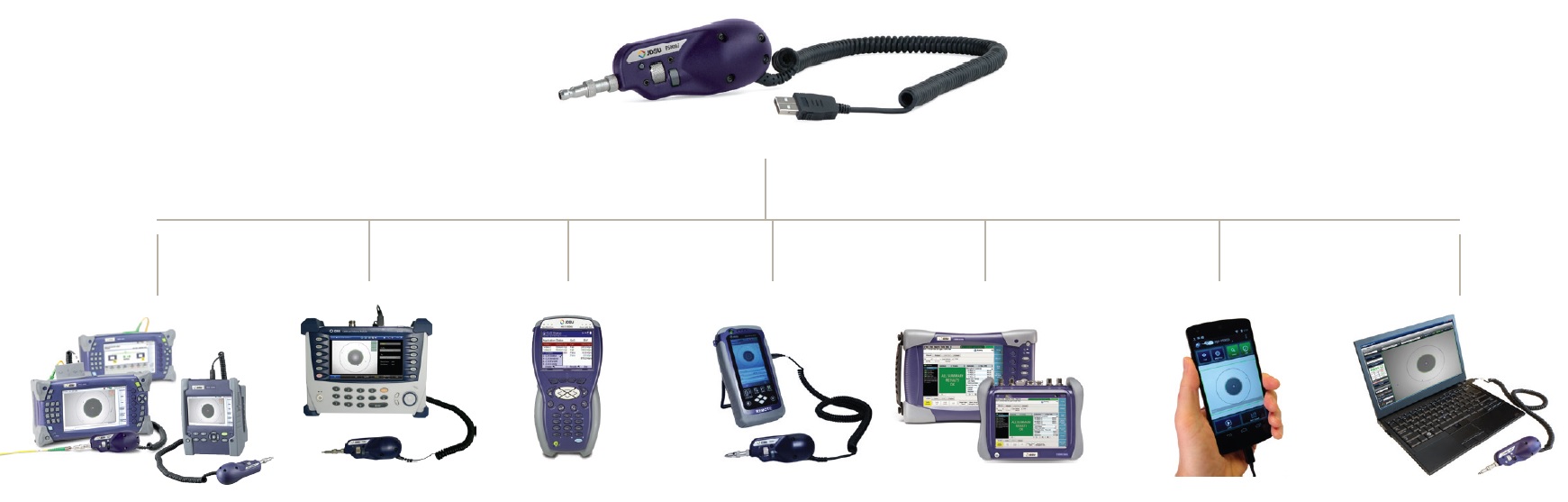

P5000i подключается к

ноутбуку
платформам VIAVI
смартфону или планшету на базе Android (опция)

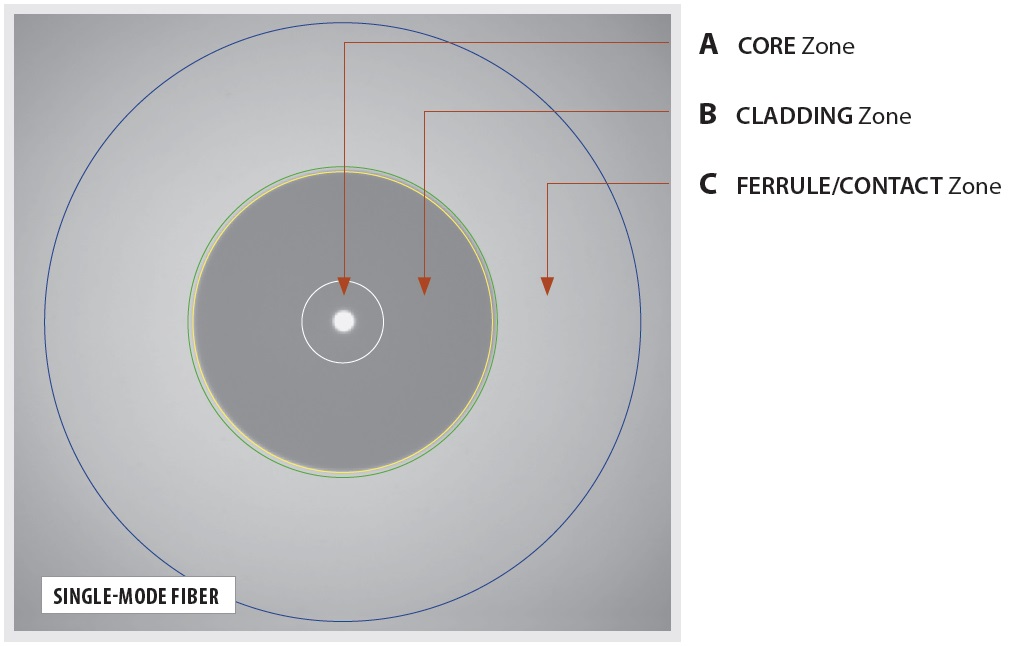

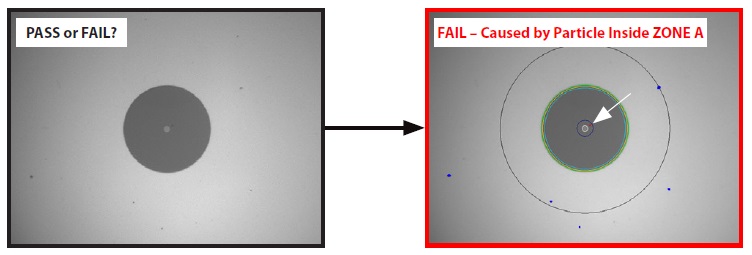

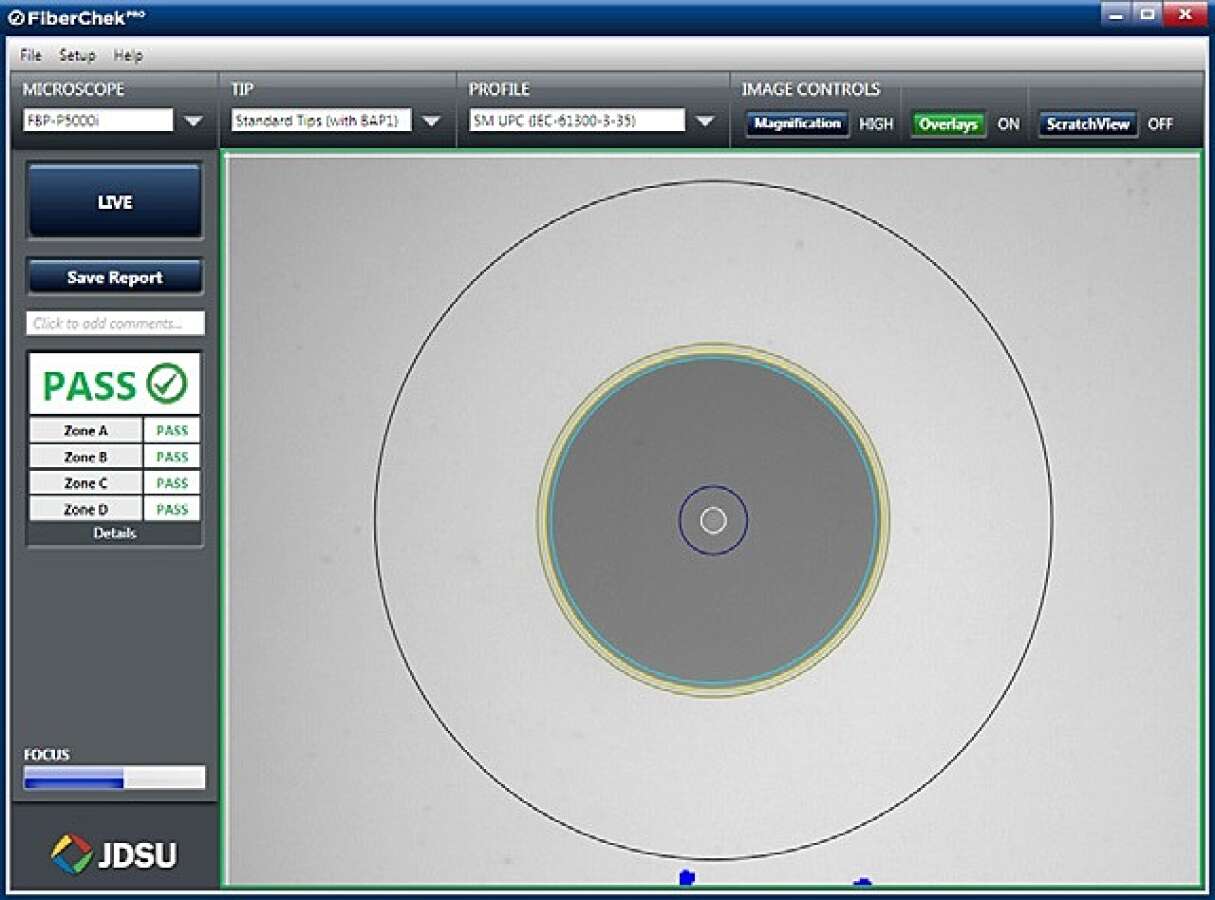

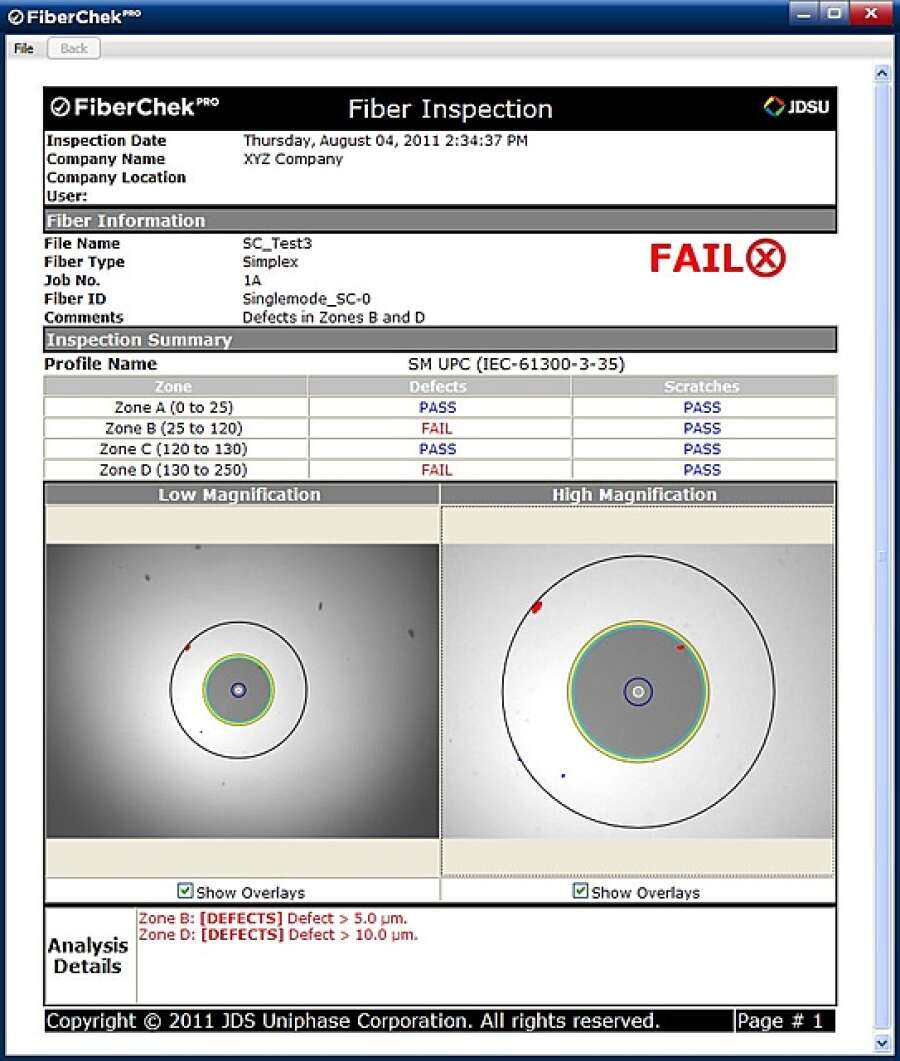

Результаты измерений выводятся на монитор ПК, экран платформы или телефон через ПО FiberCheck PRO или FiberChekMobile (для смартфонов). P5000i создает снимок торца коннектора, анализирует его и выдает заключение «Прошел/Не прошел» согласно стандарту IEC-61300-3-35 или критериям пользователя.

Сменные наконечники позволяют инспектировать различные типы коннекторов патч-кордов и патч-панелей: FC, SC, ST, LC, MPT, E2000 c прямой (PC) или угловой (APC) полировками.

Полное описание цифрового USB микроскопа P5000i

Комплект поставки FIT-SD103

USB видеомикроскоп P5000i
ПО FiberCheckPro
Наконечники SC,LC для пачпанели
Наконечники 2.5,1.25мм для пачкорда
Измеритель мощности MP-60

Технические характеристики VIAVI FIT-SD103

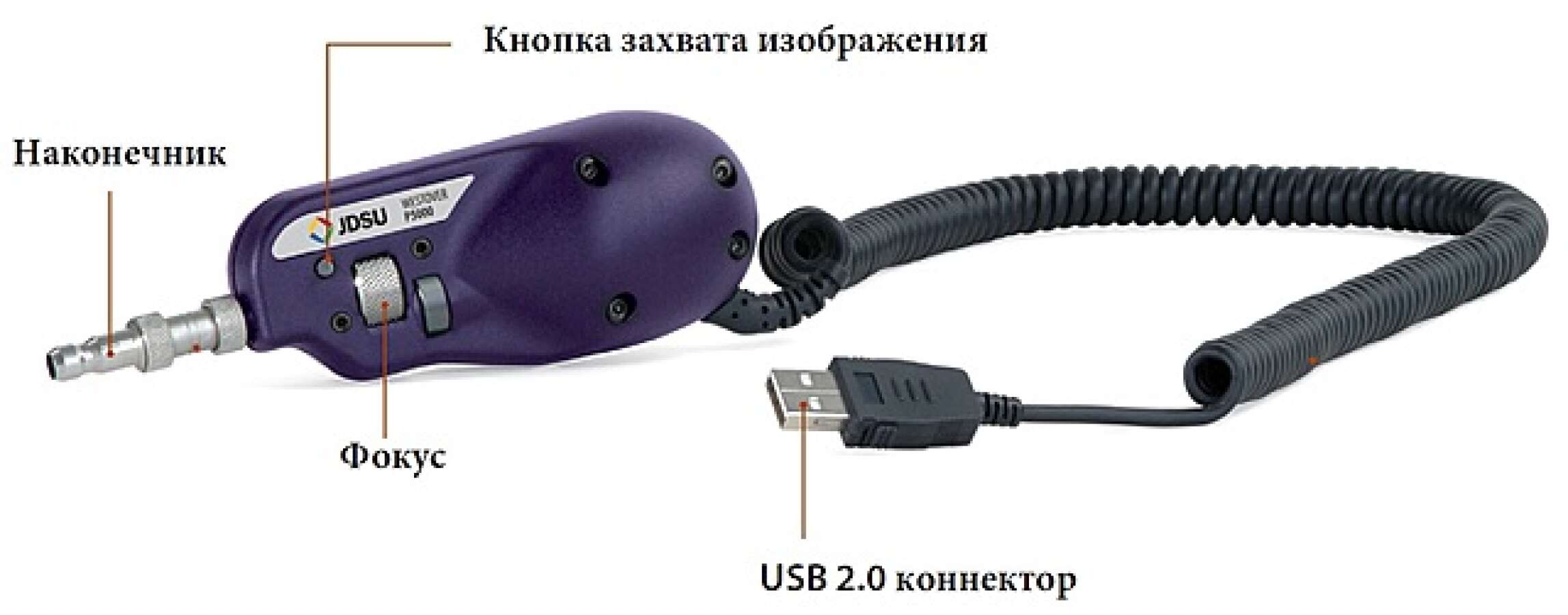

Видео-зонд P5000i

Увеличение	200/400
Поле обзора FOV (x200)	По-горизонтали: 740 мкм По-вертикали: 550 мкм
Поле обзора FOC (x400)	По-горизонтали: 370 мкм По-вертикали: 275 мкм
Живое изображение	640 х 480 fps
Порт	USB 2.0
Сенсор видео-камеры	2560х1920 1/2,5-in CMOS
Минимальный размер загрязнения	< 1 мкм
Посветка	Голубая LED, время жизни 100 000 часов
Питание	По USB-порту
Типы совместимых коннекторов	Наконечники для FC, SC, ST, LC, MTP, E2000 (аксессуар) с типом полировки UPC, APC, PC
Габариты	140 х 46 х 44 мм
Вес	110 г

Измеритель мощности MP-60

Модель Код по каталогу	MP-60 JD-MP-60A
Длины волн, нм	780 – 1650нм
Динамический диапазон, дБм	-65 до +10 дБм
Мощность сигнала на входе, дБм	+10 дБм
Тип адаптера	Универсальный 2.5 и 1.25мм
Тип USB	USB 2.0
Питание	Через USB порт на ПК или ноутбуке

Опции и аксессуары VIAVI FIT-SD103

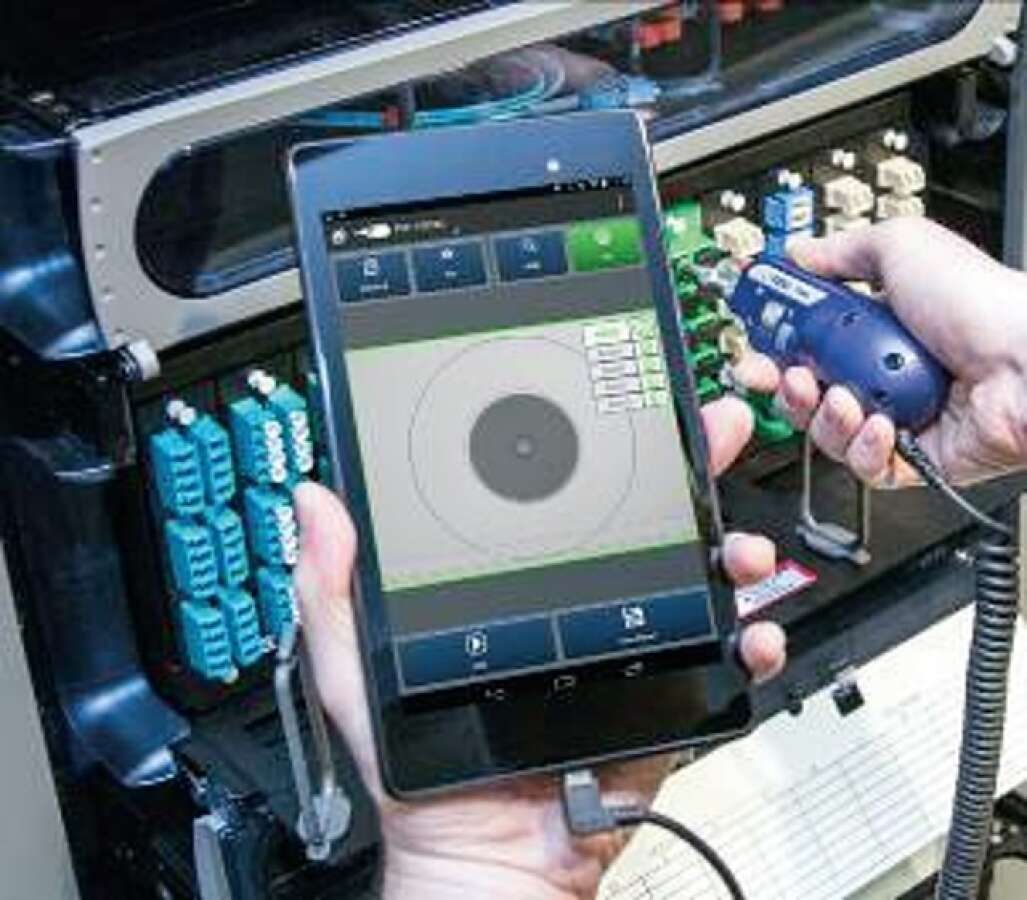

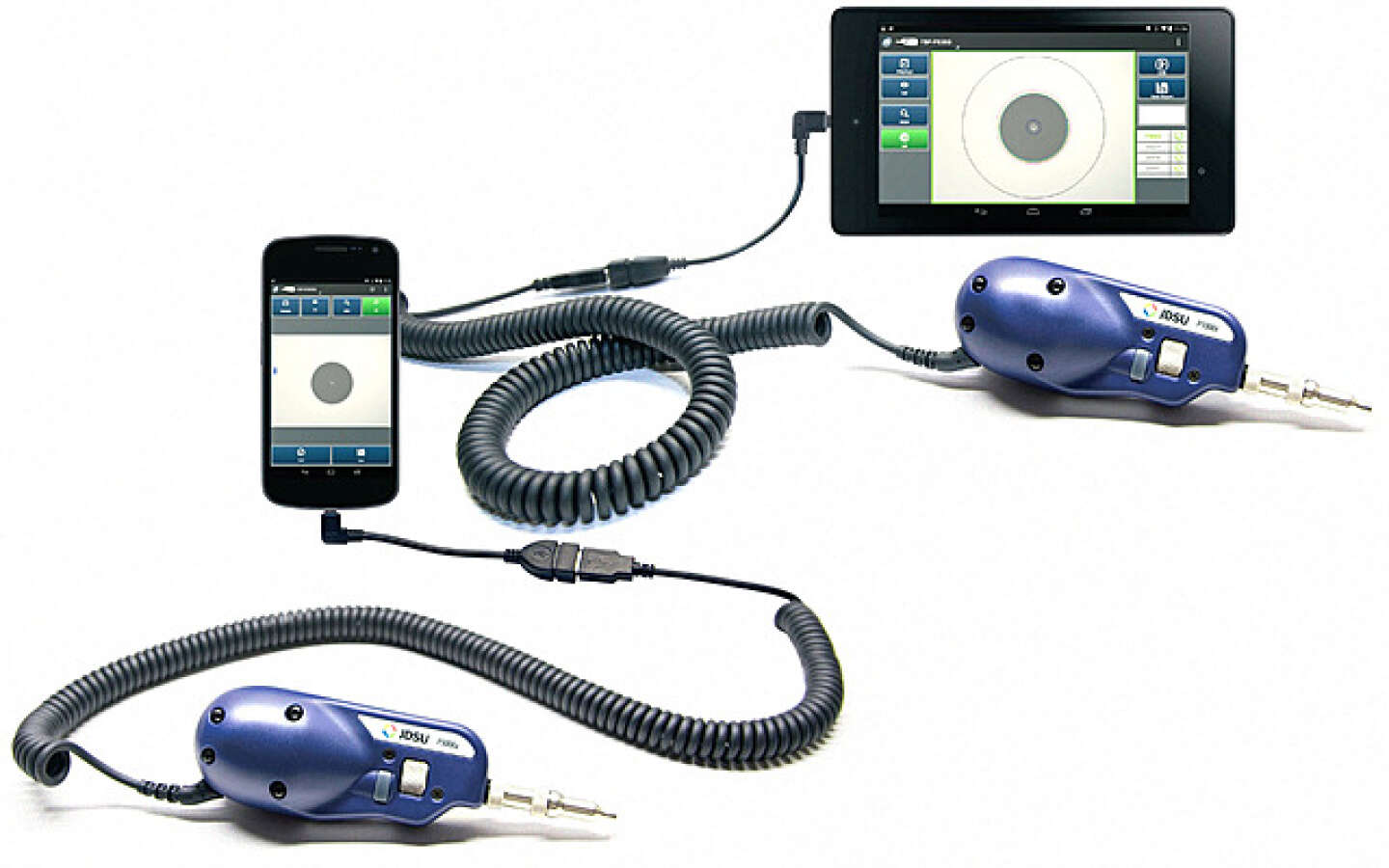

Опция FiberChekMobile позволяет подключить микроскоп P5000i к смартфону или планшету на базе ОС Android (версия ПО 4.1 или выше) . Результат измерений выводится на экран мобильного устройства. Данная опция генерируется на серийный номер щупа P5000i и активируется в ПО FiberCheckMobile при первом подключении щупа к мобильному устройству. P5000i с FiberCheckMobile может подключаться к разным мобильным устройствам.

Для активации опции необходимо:

1. Купить опцию

2. Скачать с Google Play на мобильное устройство бесплатное ПО FiberCheckMobile

3. Подключить P5000i к мобильному устройству и ввести код активации.

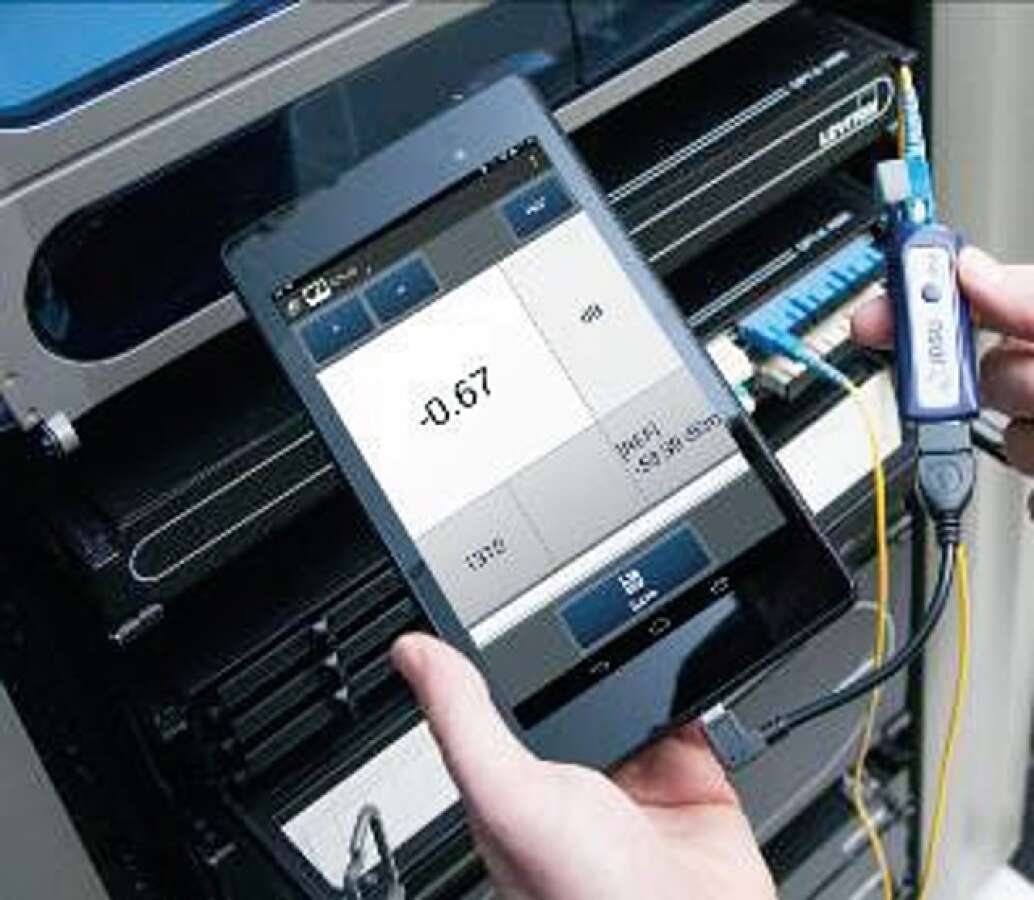

С помощью FiberCheckMobile также можно измерять оптическую мощность, используя измерители мощности MP-60 и MP-80, которые не требуют ключа активации в FiberCheckMobile.

Внимание! Для подключения P5000i к мобильному устройству требуется кабель-переходник на USB(F), который не идет в комплекте поставки. Например microUSB(M) / USB (F).

Артикул	Наименование
JD-SW-FCM-A1	Опция FiberCheckMobile для мобильных устройств на базе Android (версия ПО 4.1 и выше), требует с/н P5000i

Наконечники для VIAVI FIT-SD103 (заказываются отдельно)
