Система для испытания и поиска дефектов MFO 10

Система MFO 10 объединяет в себе несколько методов контроля и испытания качества изоляции кабеля технически реализованные в двух приборах.

MFO 10 состоит из :

• MFM 10 - прибор контроля и испытания оболочки кабеля
• ESG 80 - высокочувствительный гальванометр

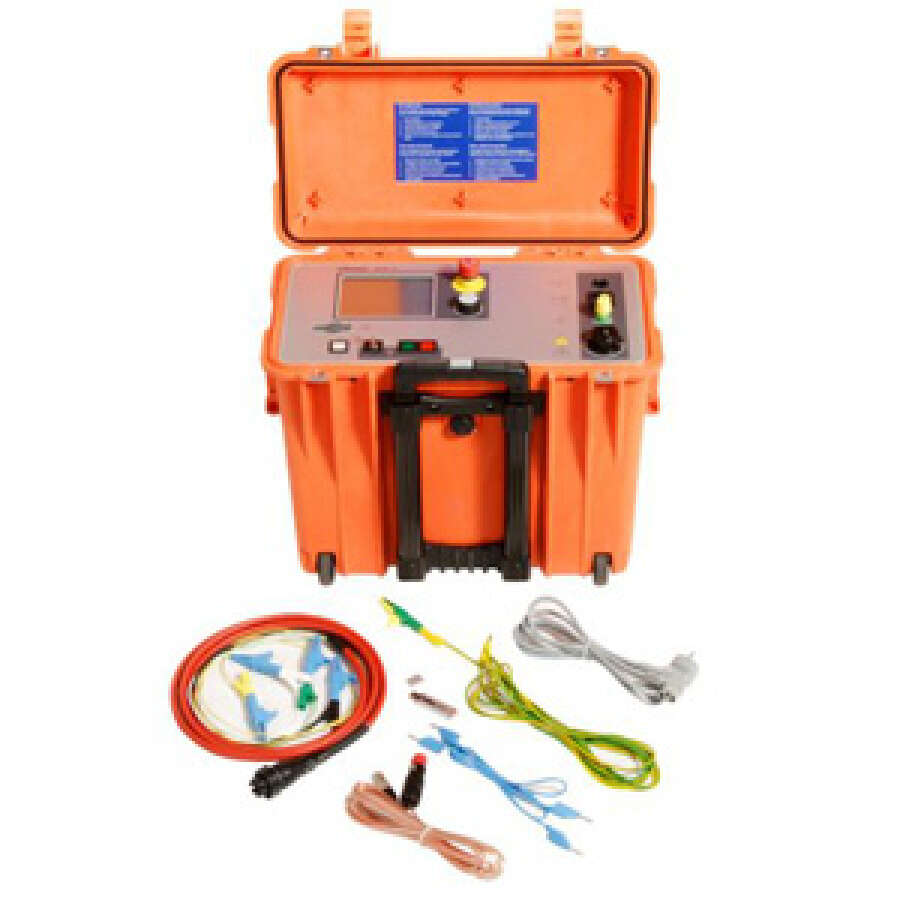

Прибор MFM 10

MFM 10 предназначен для контроля и испытания оболочки кабеля из сшитого полиэтилена. С помощью MFM 10 также можно провести предварительную и точную локализацию места неисправности в оболочке кабеля. Для уменьшения термической нагрузки на изоляцию кабеля в местах повреждения, в системе реализованы следующие возможности :

• Локализация места повреждения за малое время.
• Применение импульсного тока, который обеспечивает уменьшение мощности в месте повреждения.
• Возможность ограничения испытательного тока, что также способствует уменьшению мощности в месте повреждения.

В MFM 10 встроены следующие функции:

• Испытание постоянным напряжением 10 кВ
• Измерение расстояния до дефекта в изоляции кабеля
• Измерение тока утечки
• Подача в тестируемый кабель токовых импульсов для точной локализации дефекта методом А-рамки (в комплекте с ESG 80).

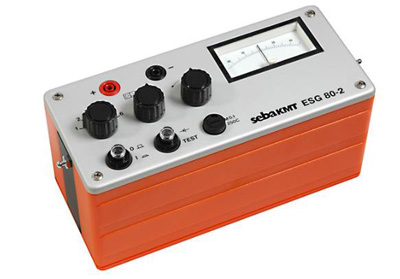

Прибор ESG 80-2

ESG - 80 предназначен для точной локализации места неисправности в оболочке кабеля методом «А рамки» по постоянному току. Этот прибор соответствует высокоточному гальванометру оснащенному усилителем.

Метод точного определения места неисправности

Для точного определения места неисправности в оболочке применяется метод шагового напряжения (метод A-рамка). В месте повреждения кабеля происходит утечка тока в грунт. В следствии протекания этого тока на разных участках грунта возникает разность потенциалов, которая, в свою очередь, улавливается чувствительным вольтметром на основе гальванометра.

Особенности

• Определение направления движения к месту дефекта
• Работа в режиме усиления с компенсацией помехи
• Пассивный режим для для работы без питания
• 6 ступеней чувствительности приемника
• Изменение шага А-рамки
• Ступенчатое изменение коэффициента усиления (K.y) приемника от 1 до 5 K. y.
