X-410 Master - отборник кабеля

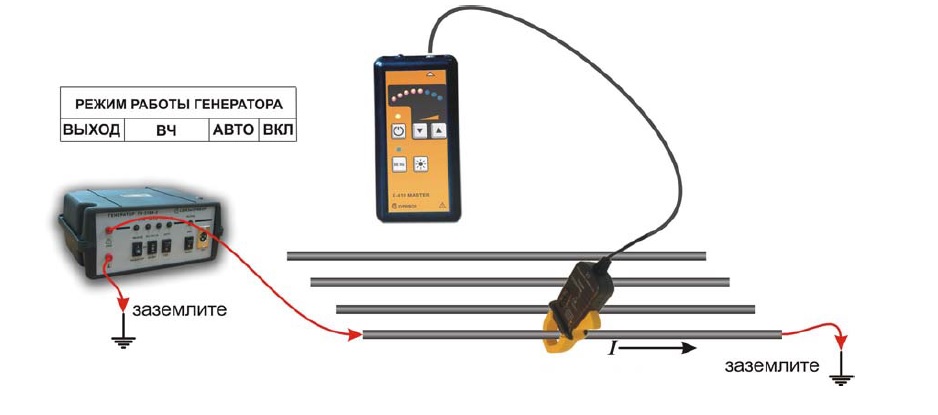

Отбор кабеля производят по сигналу генератора ГК-310А-2 или ГК-мини. Генератор подключают к жиле или экрану (оболочке) кабеля, которые заземлены на дальнем конце. Другой вывод генератора подключают к земле. Сигнал от генератора протекает по жиле (экрану) на землю через заземление на дальнем конце и через емкость "экран-земля". По соседним заземленным кабелям часть тока возвращается на станцию к генератору.

Отбор производят в режиме генератора «ВЧ» или «ВЧ-ПАУЗА» (2 187,5 Гц).

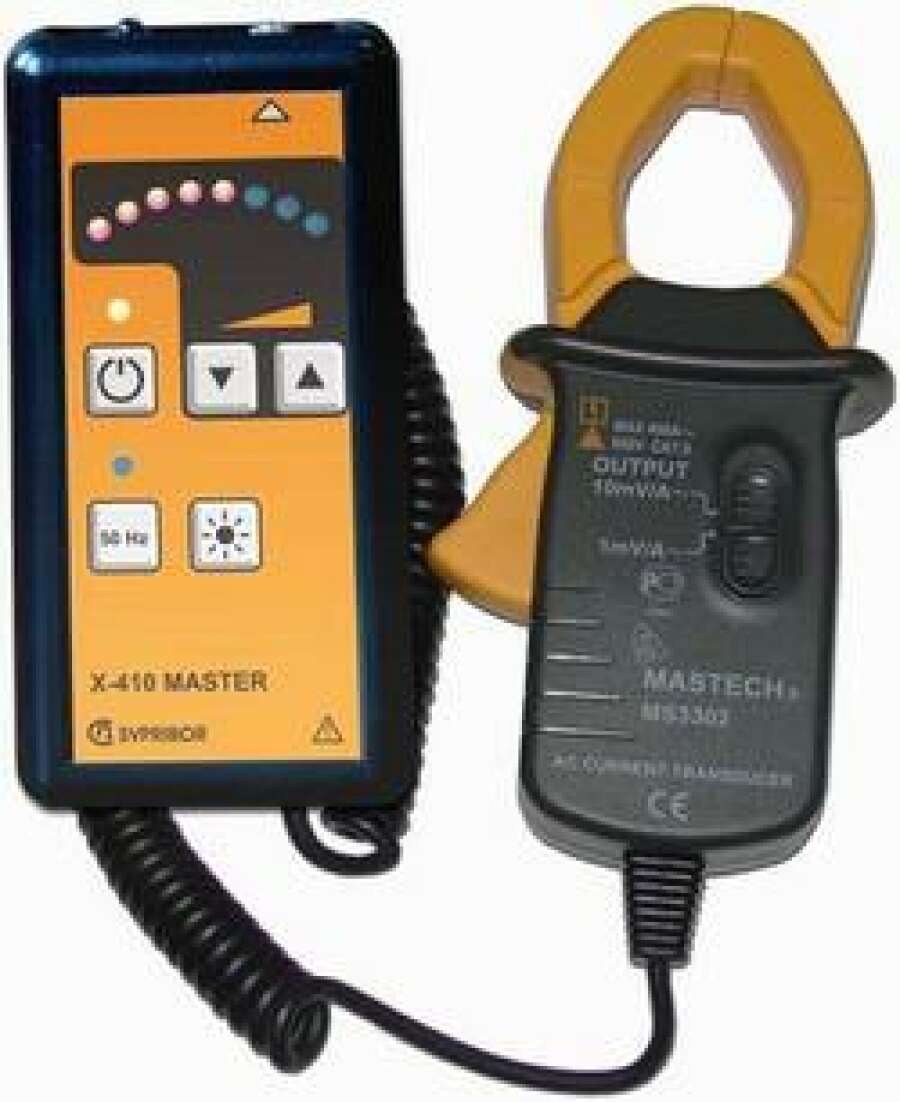

После включения приемника Х-410 Master необходимо зафиксировать на кабеле измерительные клещи-отборник (КО-29). При необходимости нужно отрегулировать уровень сигнала. Кабель, подключенный к генератору, заметно отличается по амплитуде сигнала. Сравнение проводится на одном уровне усиления.

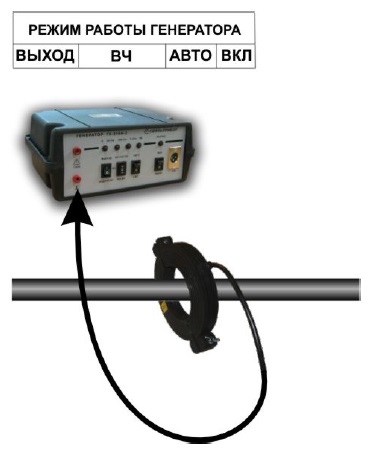

Бесконтактное подключение генератора

Если подключение к кабелю затруднено (например, силовой кабель под напряжением), удобно подать в кабель сигнал генератора через клещи-индуктор. Сигнал будет возбуждаться в контуре "экран-земля" и протекать через заземление экрана (или металлической оболочки) кабеля. Даже если кабель не заземлен, сигнал будет протекать на землю через емкость "жила-земля", "экран-земля". При бесконтактном подключении используется режим генератора «ВЧ» или «ВЧ-ПАУЗА».
