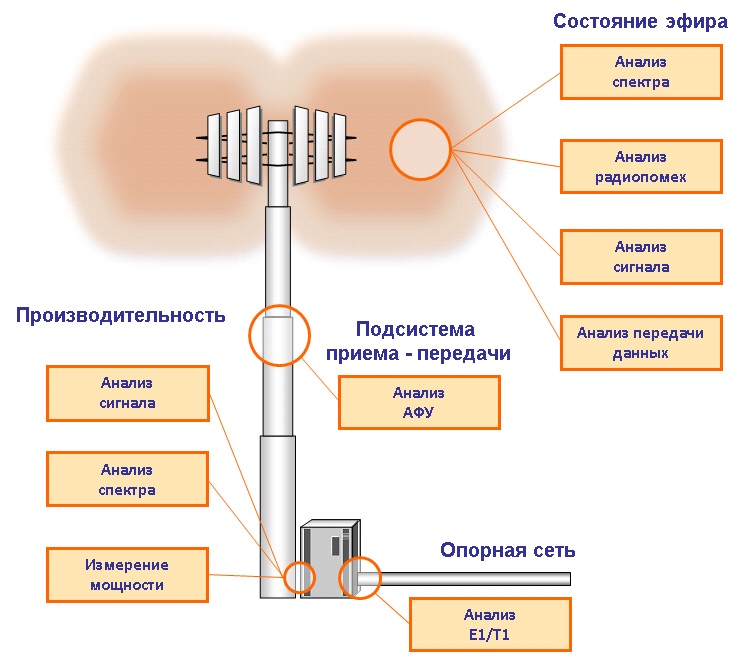

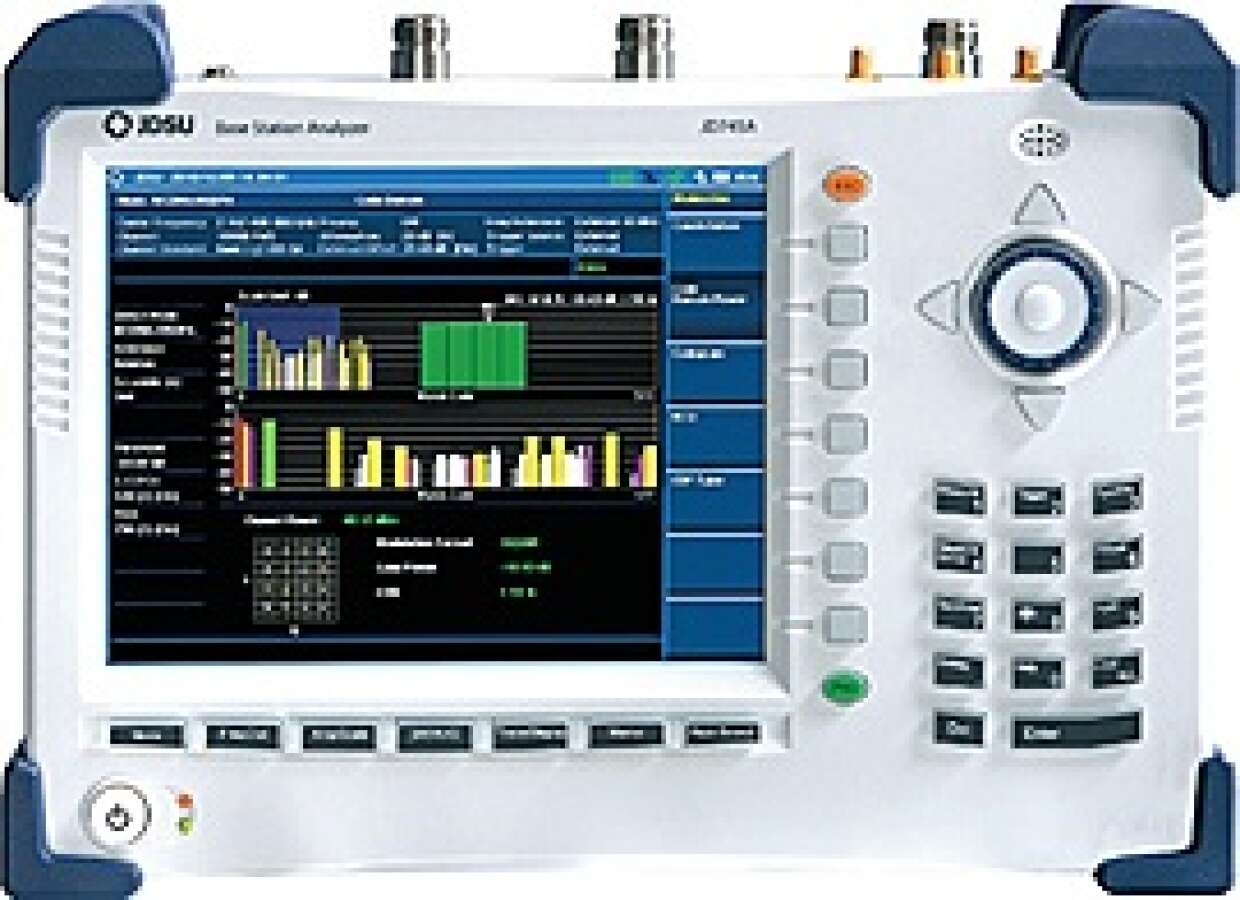

VIAVI JD745A анализатор базовых станций – это отличное решение для тестирования и ввода в эксплуатацию базовых станций мобильных сетей связи. Анализатор спектра, антенно-фидерных устройств (АФУ), интерференции, анализатор сигналов, измеритель мощности, входящие в функционал JD745A позволяют использовать его как универсальный инструмент радиоэфира. Поддерживаемые технологии: GSM/GPRS/EDGE, CDMA/WCDMA/HSPA/HSDPA, EVDO, LTE, WIMAX.
Базовый функционал VIAVI JD745A
- Анализатор спектра: 100кГц - 4ГГц
- Анализатор АФУ: 5МГц - 4ГГц
- Измеритель мощности: 10МГц - 4ГГц
Дополнительный функционал VIAVI JD745A (опции)
- Анализатор интерференции
- Сканер каналов
- Измерения по 2му порту
- Генератор сигнала
- Делитель питания Bais Tee
- Анализ Е1
- GPS привемник
- Оптический измерительмощности
- Анализатор сигналов: CDMA one/CDMA 2000, EVDO, GSM/GPRS/EDGE, WCDMA/HSPA+, TD-SCDMA, Mobile WiMAX, LTE-FDD, LTE-TDD
Особенности VIAVI JD745A
- Полноценное тестирование LTE
- LTE MBMS (Multimedia Broadcast Multimedia Service)
- Повторное воспроизведение спектра (для анализа интерференции)
- Удаленное управление
- Карта покрытия
- Обнаружение пассивной интермодуляции в восходящем канале
- Вывод двух спектрограмм на один экран

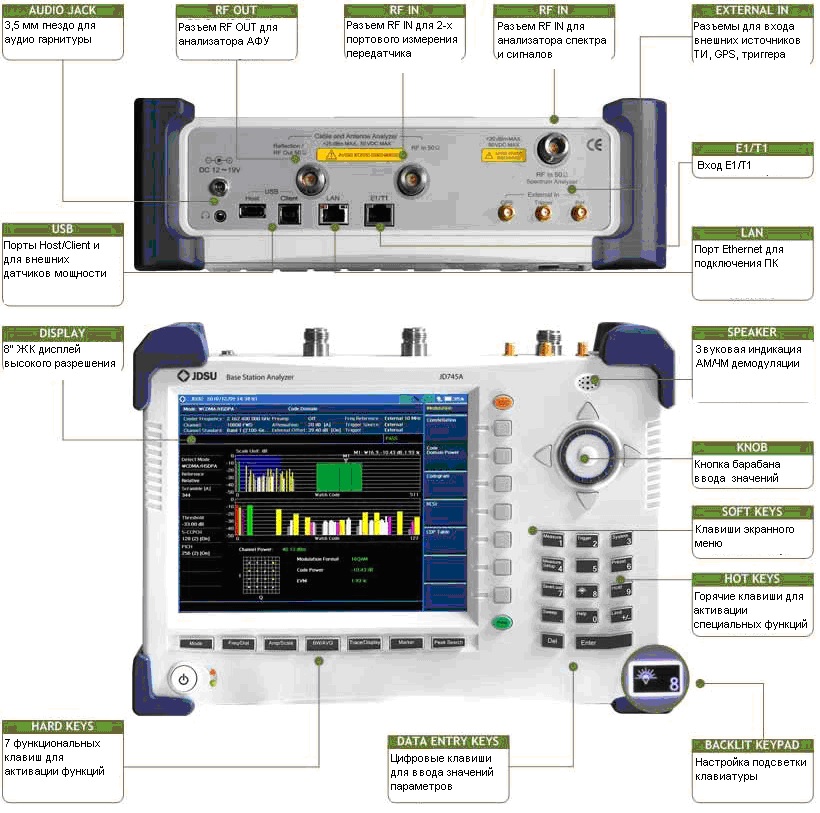

Пользовательский интерфейс VIAVI JD745A
JD745A предоставляет пользователю интуитивно понятный интерфейс по всему функционалу, давая пользователю общую картину о меню прибора. Встроенная система помощи помогает справиться с каждым измерением. Пользователь может сделать снимок с экрана и прикрепить его в отчет или сохранить трассу измерений для дальнейшего постанализа во внутреннюю память прибора или на USB-флешкарту. Сохраненная информация передается на ПК через USB или Ethernet порт.
Комплект поставки JD745AB02
- Анализатор VIAVI JD745A (анализатор спектра, анализатор АФУ, измеритель мощности)
- AC/DC Адаптер питания
- Кросс кабель LAN (1.5 m)
- Кабель USB A to B (1.8 m)
- 1G Byte USB Память
- Перезаряжаемая Lithium Ion батарея
- Прикуриватель 12 VCD Адаптер
- Рук-во по эксплуатации и прикладное ПО на CD
- Мягкая сумка
Основные функции VIAVI JD745A
Комплект JD745AB02 состоит из:
- Анализатора спектра: 100 кГц – 4 ГГц
- Анализатора антенно-фидерных устройств (АФУ): 5 МГц – 4 ГГц (требует калибровочный набор)
- Измерителя мощности: 10 МГц – 4ГГц
Дополнительный функционал анализаторов сигналов для тестирования технологий E1, GSM/GPRS/EDGE, CDMA/WCDMA/HSPA/HSDPA, EVDO, LTE (FDD, TDD), WIMAX добавляется активацией программных опций. Подробное описание опций на вкладке «Опции».

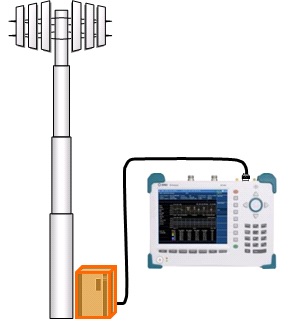

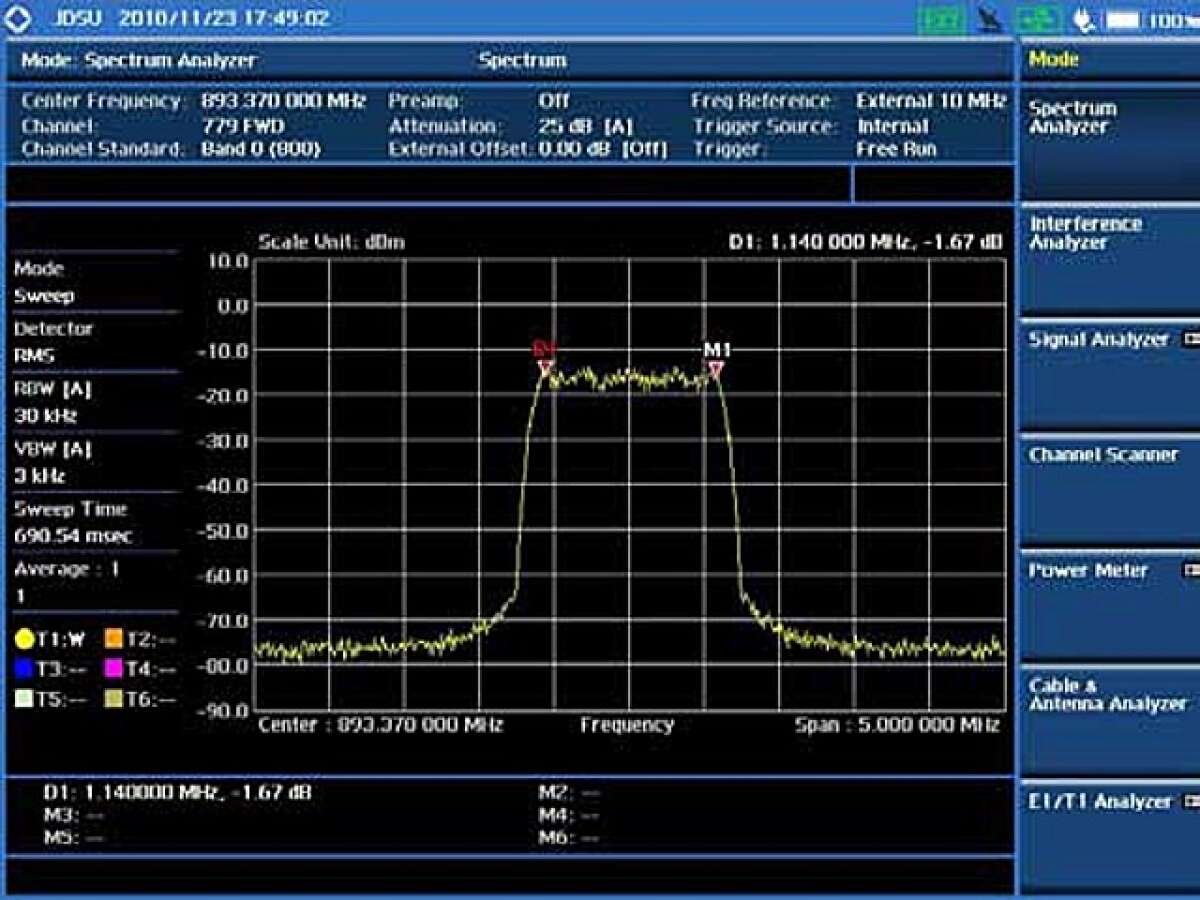

Анализатор спектра
Частотный диапазон: 100 кГц – 4 ГГц
Анализатор спектра VIAVI JD745A используется для проверки наличия нежелательных сигналов таких, как помехи и гармоники, которые трудно идентифицировать при анализе временной области.
Анализатор спектра проводит измерения напряженности поля, мощности канала, оценки занимаемой полосы частот, коэффициента мощности соседнего канала (ACPR) и других параметров, необходимых для тестирования, приемки и диагностики физического уровня сетей сотовой связи:

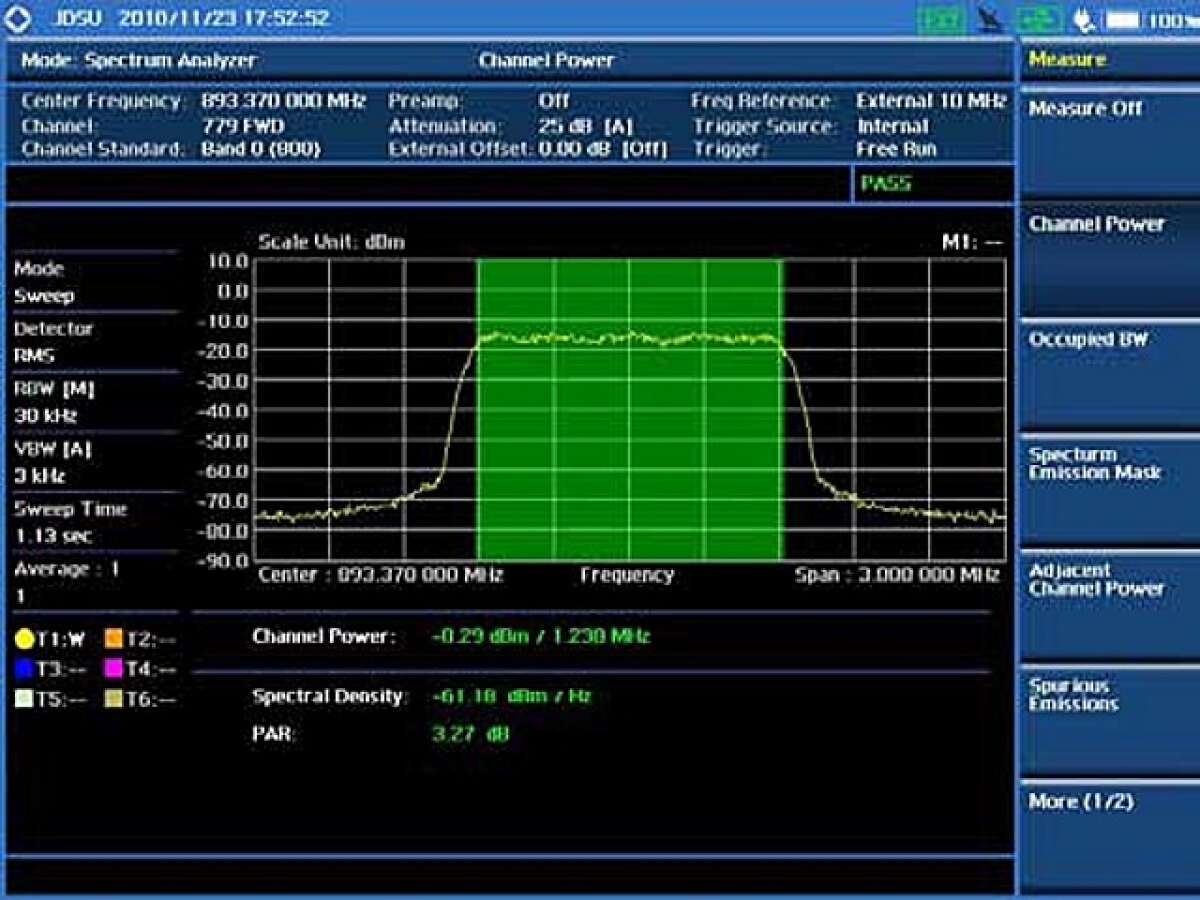

- Мощность канала, скриншот

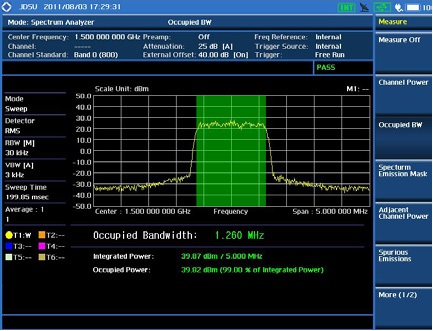

- Занимаемая полоса, скриншот

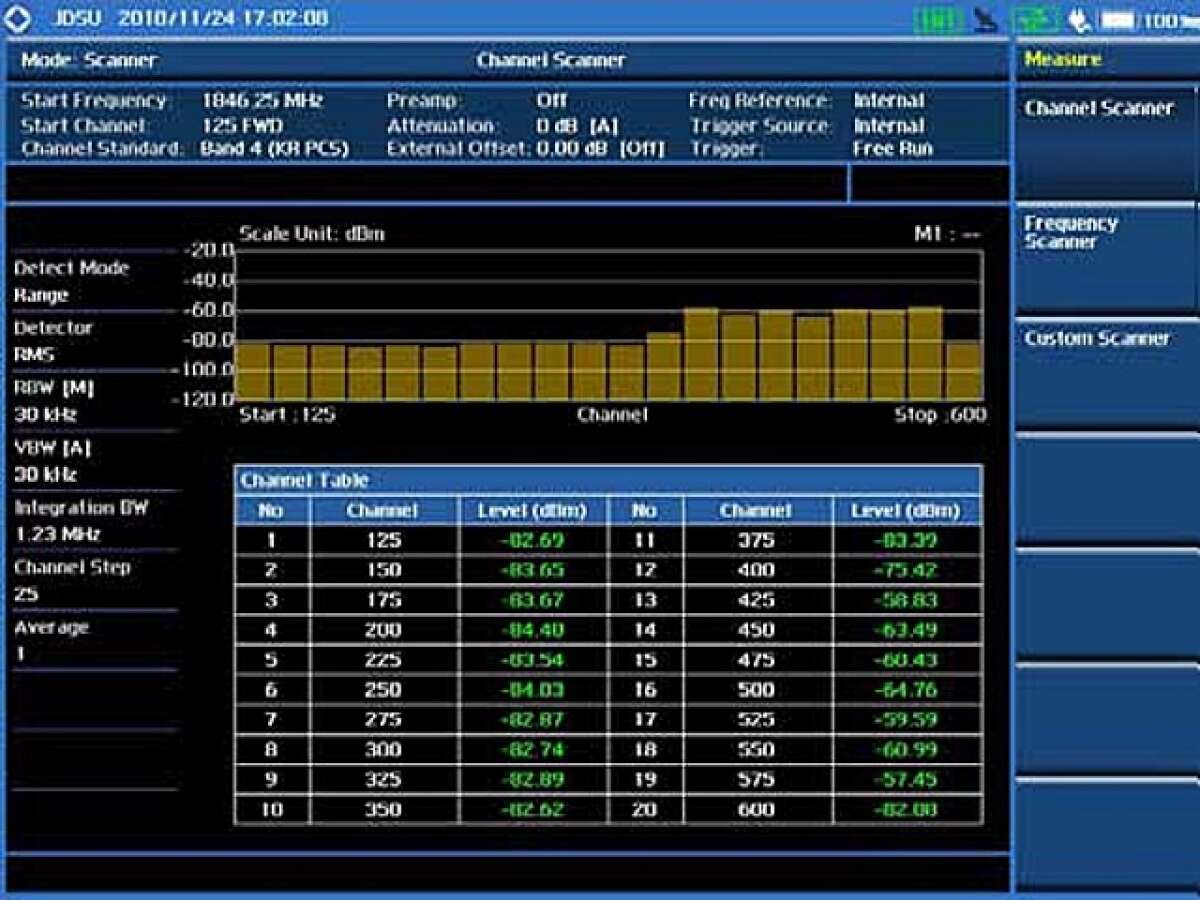

- Сканер канала, скриншот

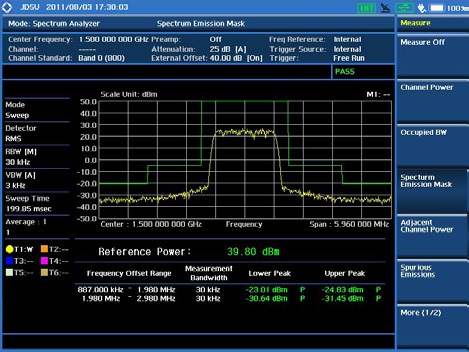

- Спектральная маска, скриншот

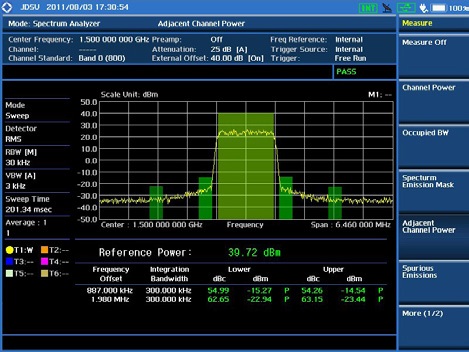

- Мощность соседнего канала (ACP), скриншот

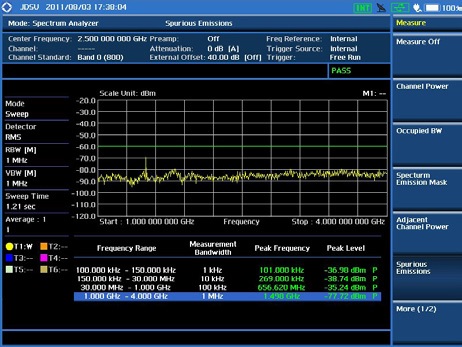

- Измерение побочного излучения, скриншот
- Напряженность поля
- Демодуляция AM/FM

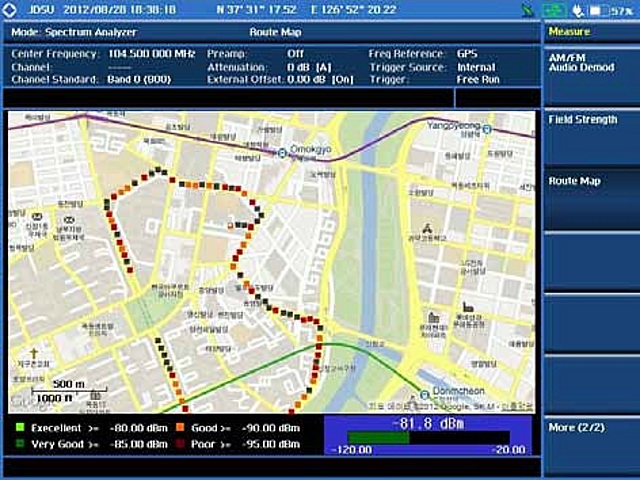

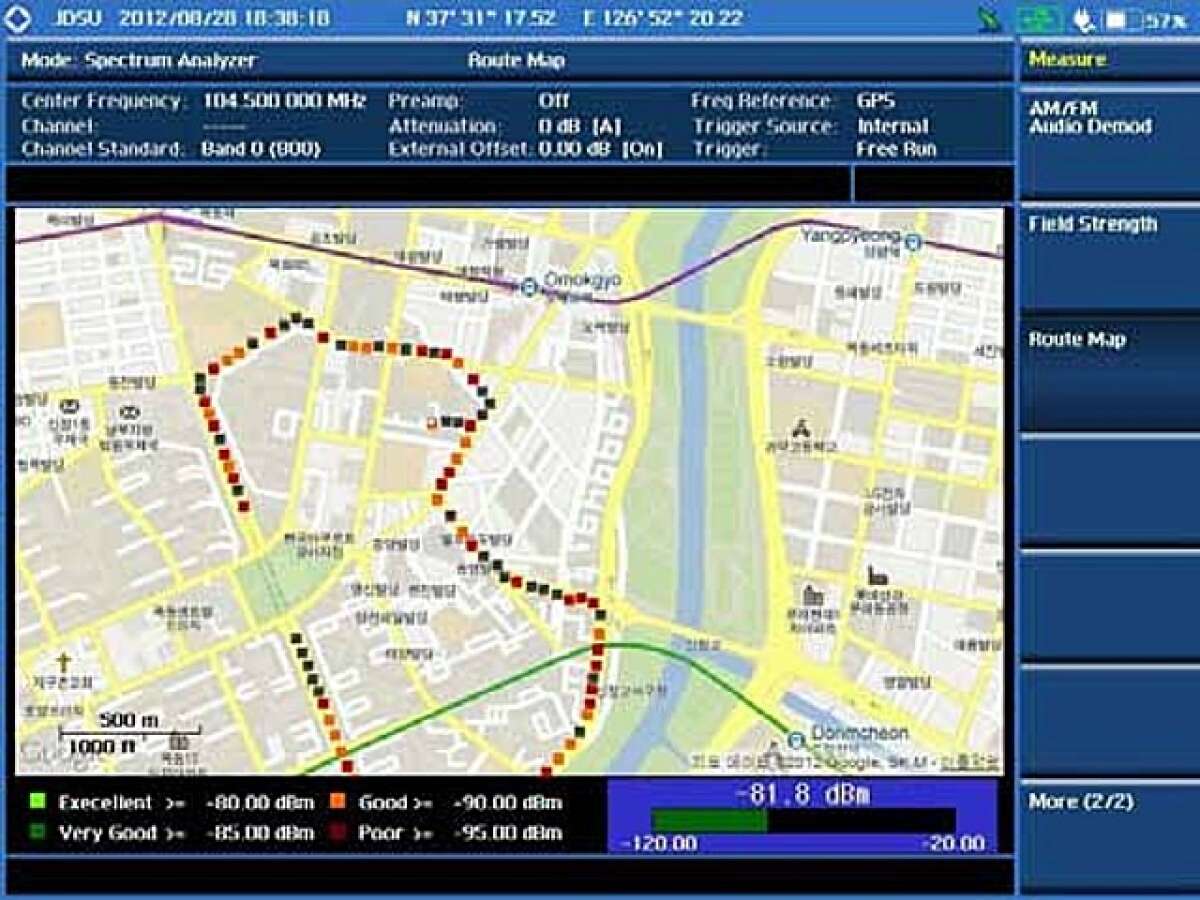

- Cоставление карты покрытия РЧ сигнала (в условиях внутри помещения и на открытом воздухе с привязкой к GPS в реальном времени прямо на план или карту). Скриншот

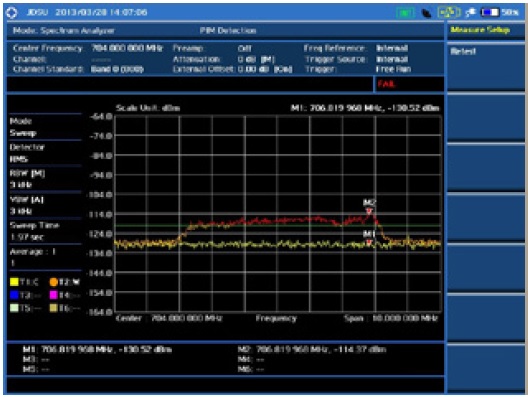

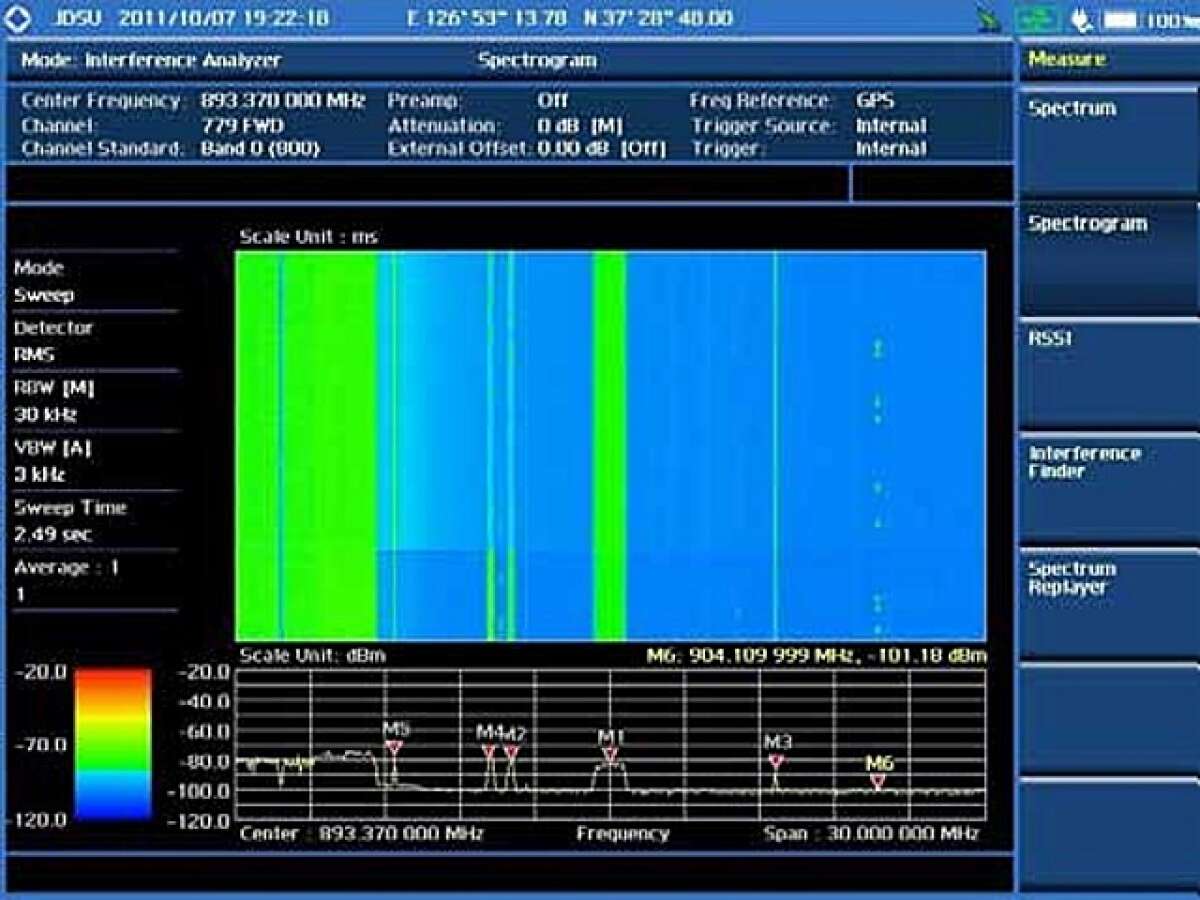

- Обнаружение пассивной интермодуляции в восходящем канале, скриншот

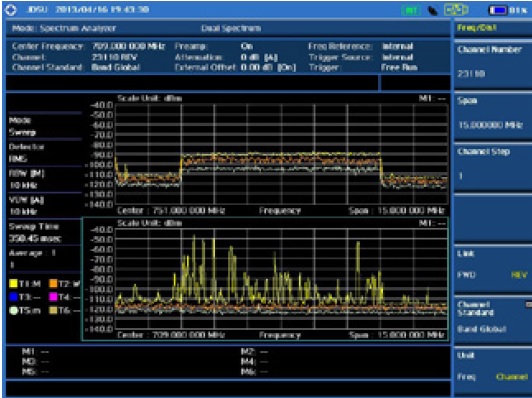

- Вывод двух спектрограмм на один экран, скриншот
Скачать технические характеристики

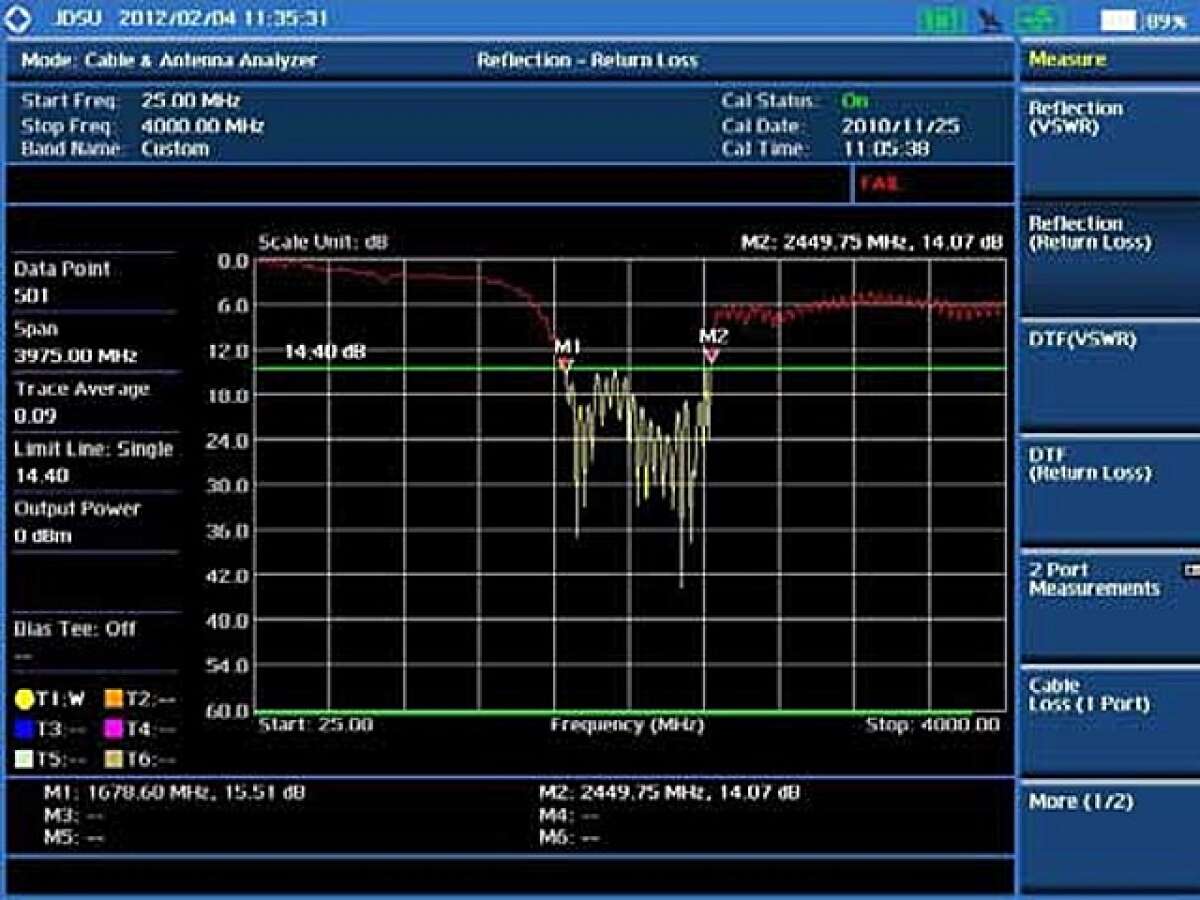

Анализатор АФУ
Частотный диапазон: 5 МГц – 4 ГГц

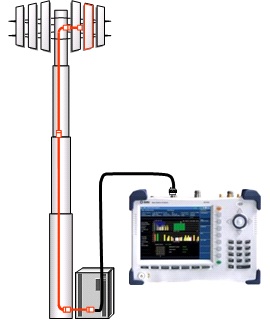

Анализатор АФУ JD745A предназначен для проверки фидерных линий, антенн, активных и пассивных РЧ компонентов БС, диагностика и проверка работоспособности которых играет ключевую роль в успешном запуске и функционировании сети.
- Измерение обратных потерь: от 0 до 60 дБ
- Измерение КСВН (VSWR): 1 - 65

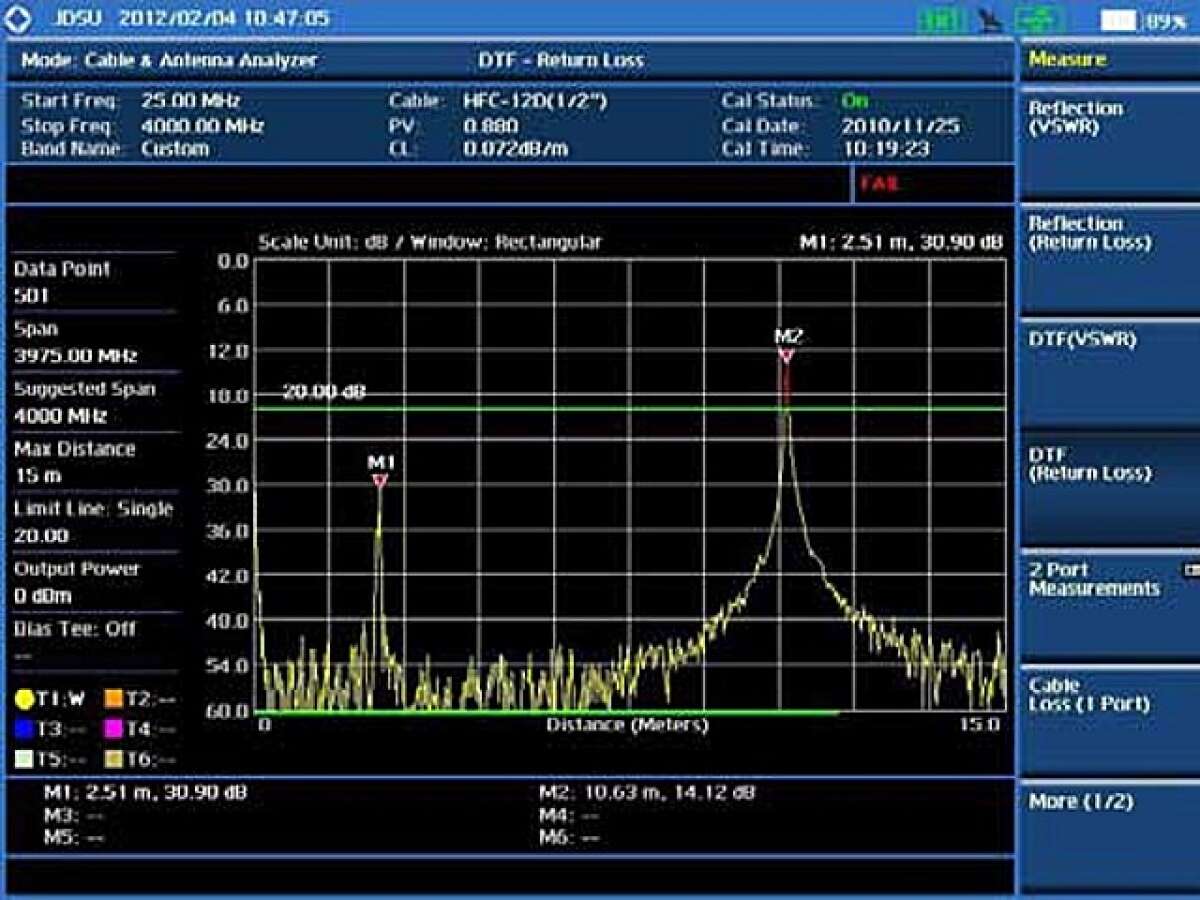

- Измерение расстояния до неоднородности (DTF): до 1500 м

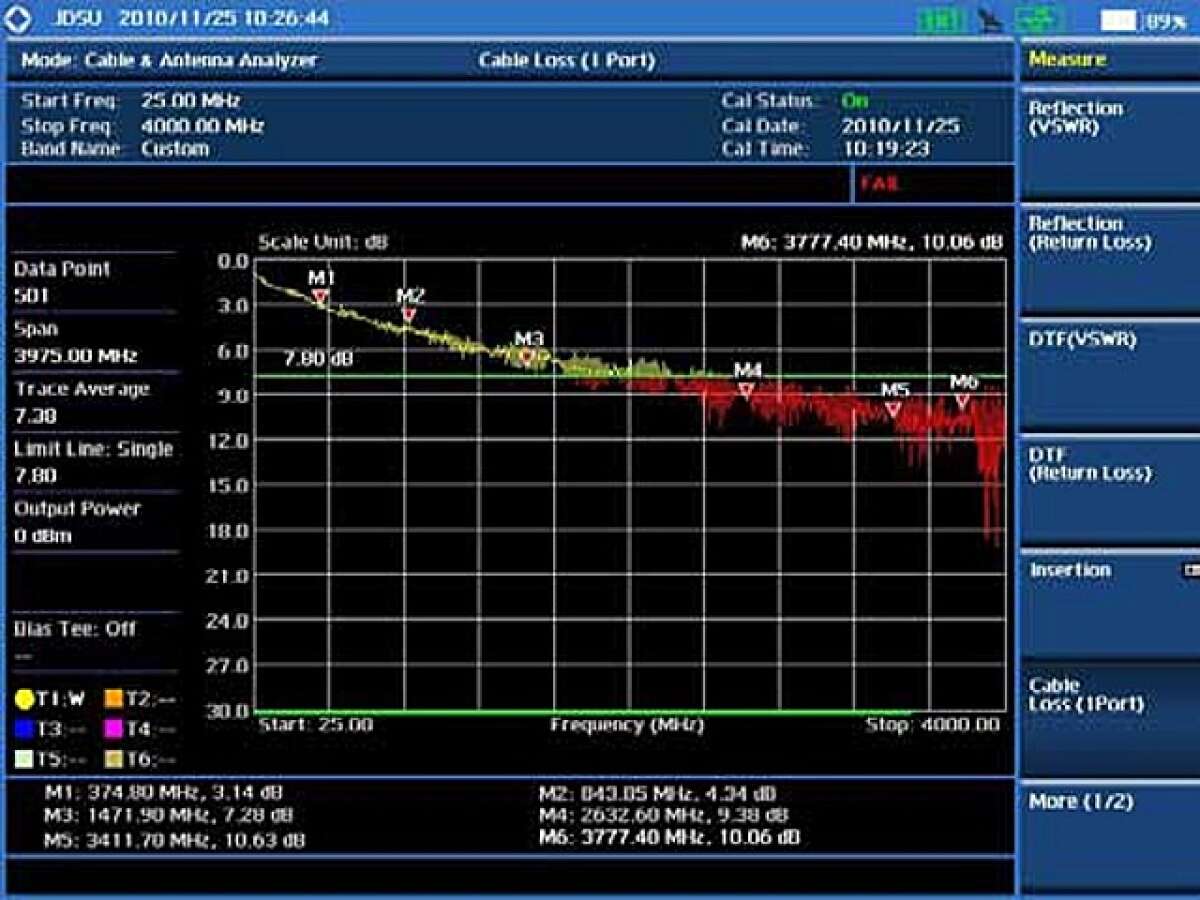

- Определение потерь в кабеле: от 0 до 30 дБ

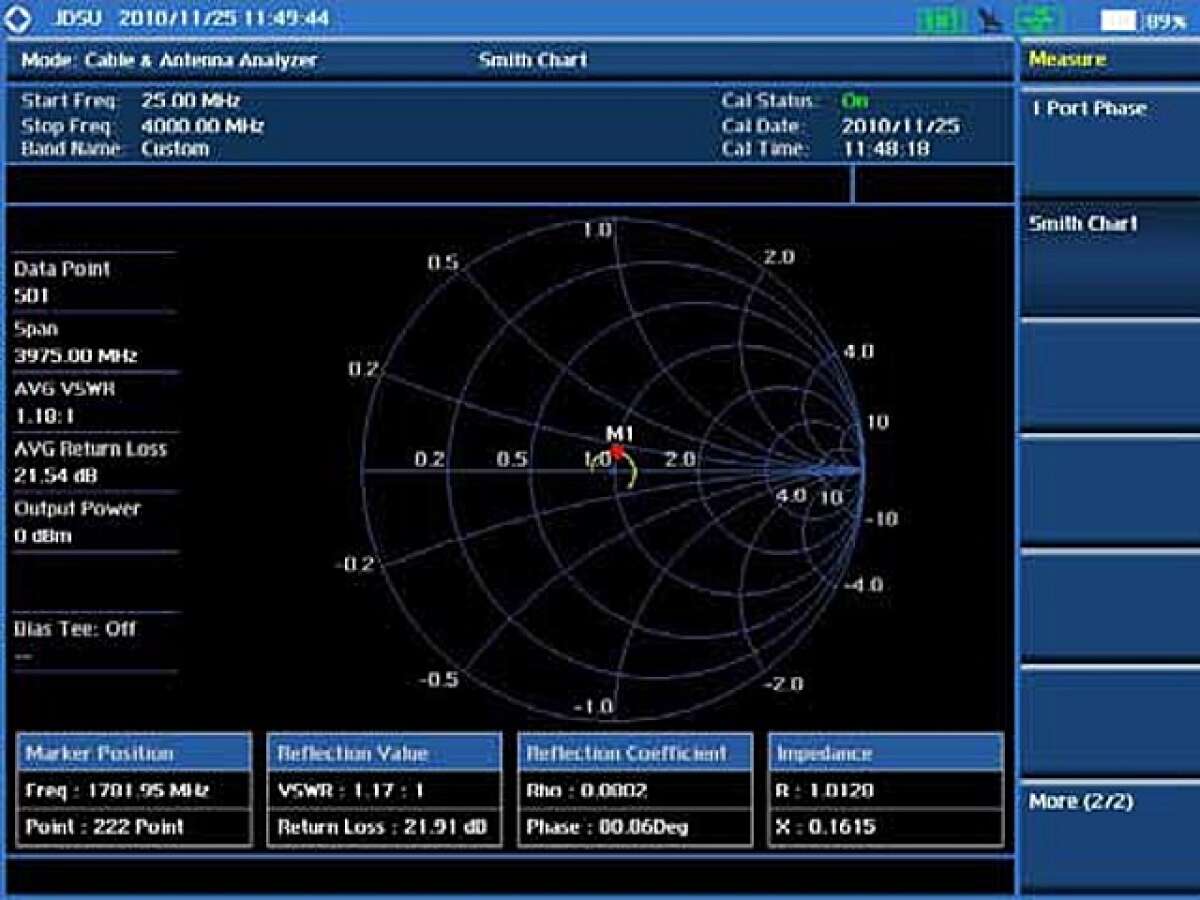

- Построение диаграмм Смита для отображение импеданса кабеля и антенной системы с разрешением при построении 0,01
- Измерение фазы: от -180° до +180°
ВНИМАНИЕ! Для корректной работы анализатора АФУ необходимо зак
азать калибровочный набор!
Измеритель мощности
Частотный диапазон: 10МГц – 4ГГц

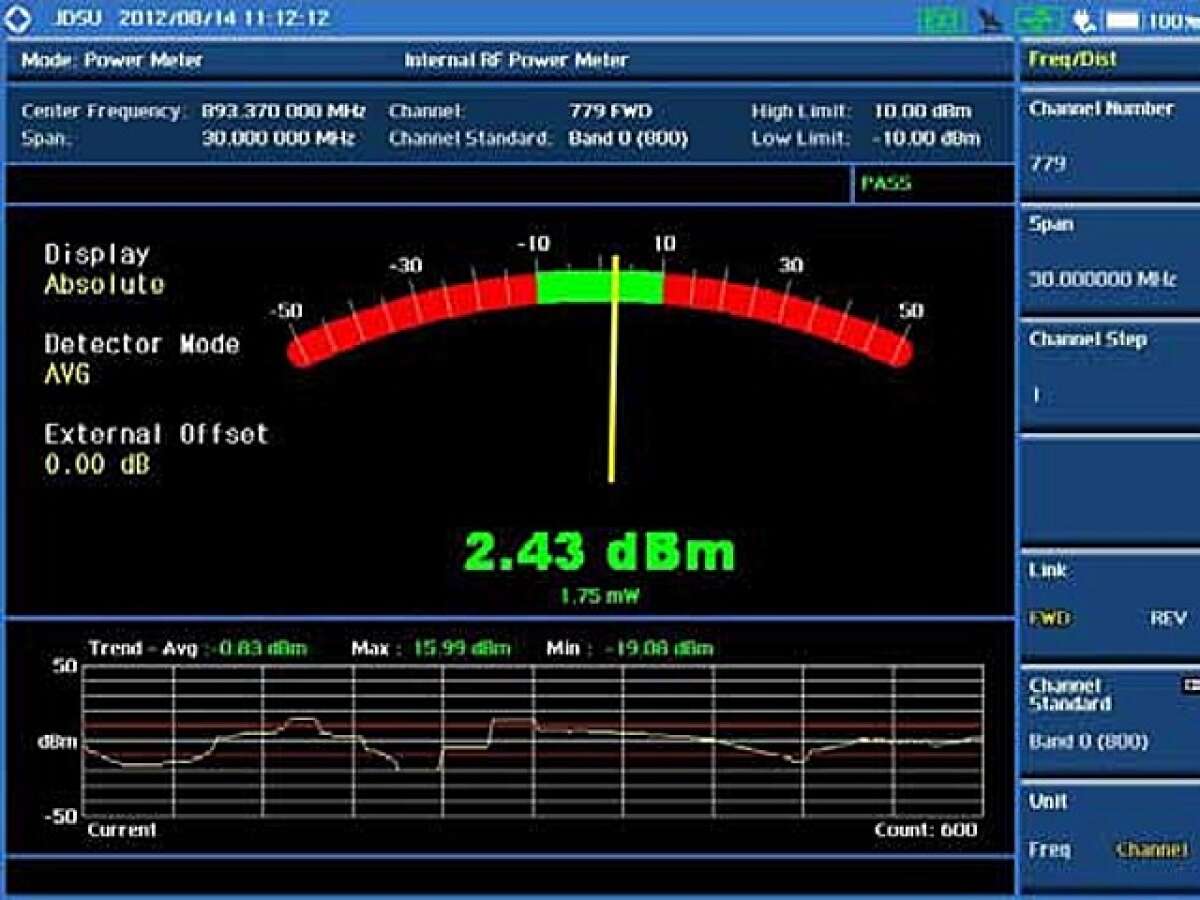

Измерение РЧ мощности в VIAVI JD745A основано на результатах измерения спектра. Измеритель мощности включает критерий «Годен/Негоден» (Pass/Fail) с установкой индикации верхнего и нижнего пределов.
- Внутреннее измерение: от -120 до +20 дБм. Основано на результатах измерения спектра с оптимальной полосой обзора.

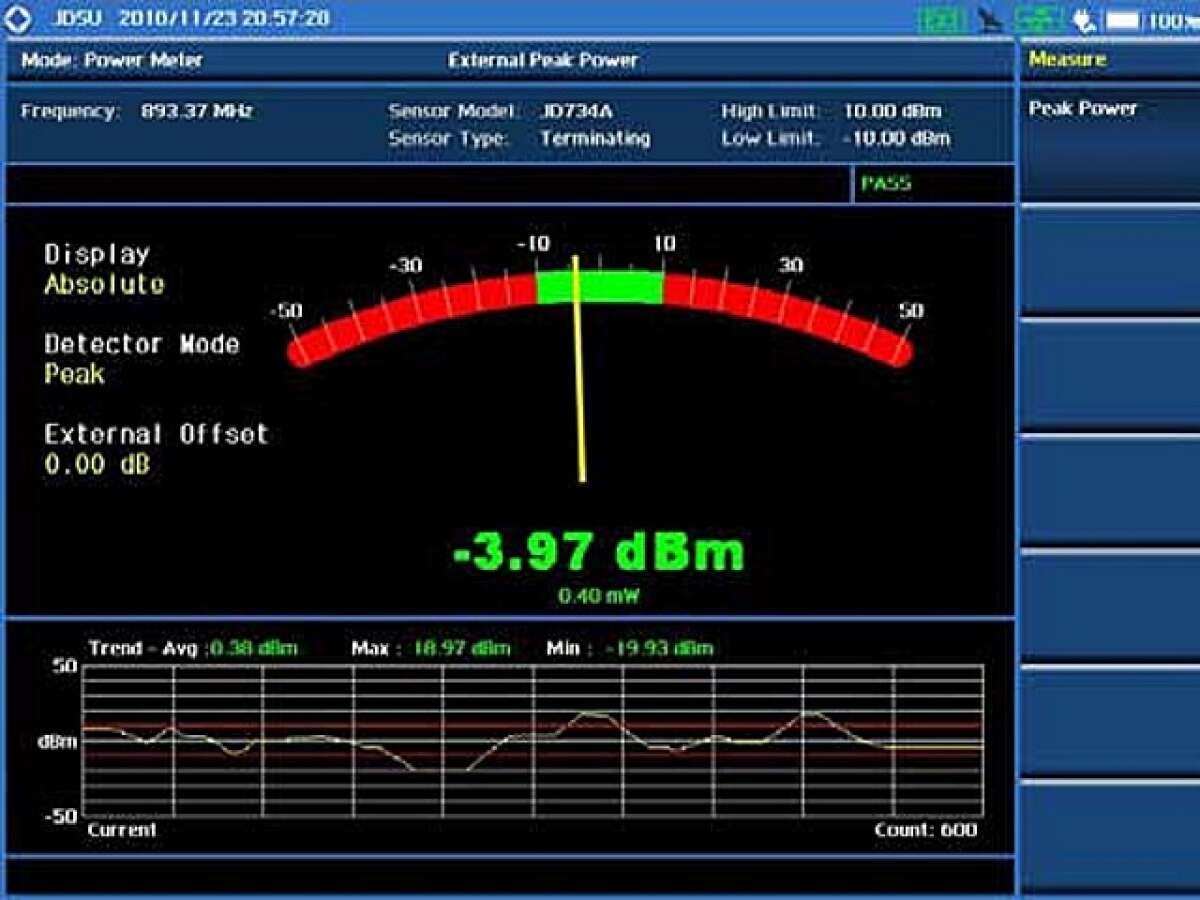

- Внешнее измерение. Прибор измеряет мощность на выходе РЧ устройств с использованием внешних датчиков мощности серии JD730. Применяются два типа датчиков. Направленный датчик применя-ется для измерения в процессе эксплуатации. Оконечный датчик мощности применяется для измерения с выводом из эксплуатации.

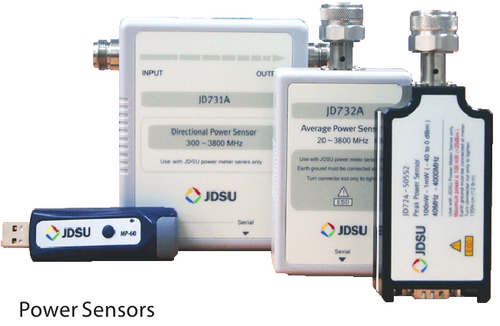

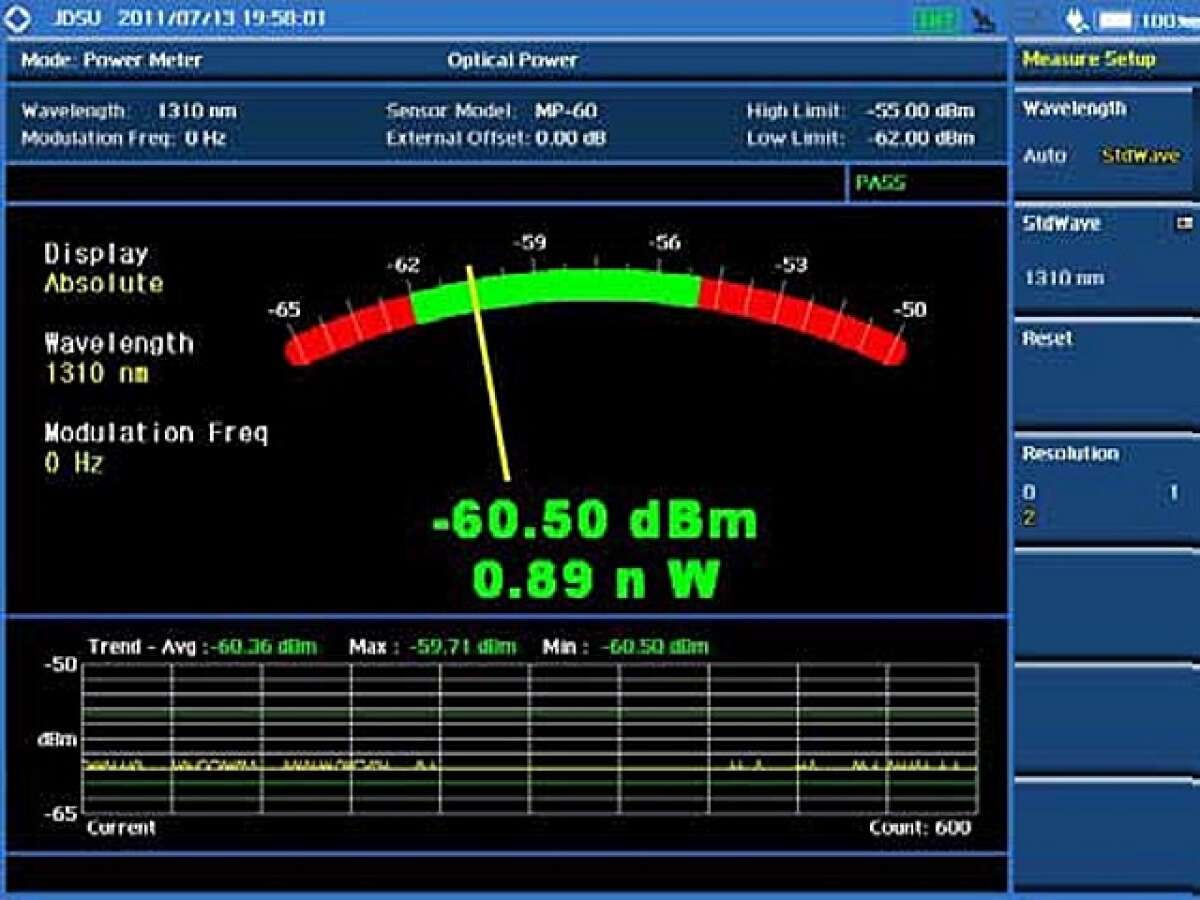

JD745A также способен измерять оптическую мощность. Для этого к прибору подключается внешний оптический измеритель мощности MP-60A или MP-80A.
Основные опции VIAVI JD745A
|
JD-JD745A001
|
Опция 2го порта для измерения передачи (требует JD78050507)
2–х портовое векторное измерение
Векторное измерение используется для выполнения быстрых и точных измерений в динамическом диапазоне 80 дБ. Опция также обеспечивает измерение изоляции антенны. Возможность определения параметра фазы S21.
2 – портовое скалярное измерение
Опция используется для измерения полной характеристики испытуемого устройства в динамическом диапазоне выше 100 дБ.
|
|
JD-JD745A002
|
Делитель питания (Bais Tee) (требует JD745A001)
Опция делителя питания позволяет выбирать напряжение от 12 В до 32 В.
|
|
JD-JD745A003
|
Генерация непрерывного CW сигнала
Позволяет генерировать РЧ сигнал на разных уровнях мощности.
|
|
JD-JD745A004
|
Анализатор E1 (требует JD-G710050317 или 318/319)
Система Е-потоков постоянно выделяет ресурсы для голосовых вызовов во время их полной продолжительности. Это обеспечивает высокое качество вызова, т.к. передача идет с одинаковой короткой задержкой и пропускной способностью все время. Анализатор Е1 позволяет тестировать ошибки цифровой передачи E1. Режимы работы: мониторинг, терминирующее устройство, режим моста. Тестирование BERT (PCM31 только).
|
|
JD-JD745A010
|
GPS приемник
Анализаторы серии JD740A обеспечивают составление карты трассы в условиях внутри помещения и на открытом воздухе, позволяя собирать данные, прослеживать принимаемые сигналы и наносить покрытие РЧ сигнала в реальном времени прямо на план или карту. Для наружных измерений с нанесением координат необходим GPS приемник.
|
|
JD-JD745A011
|

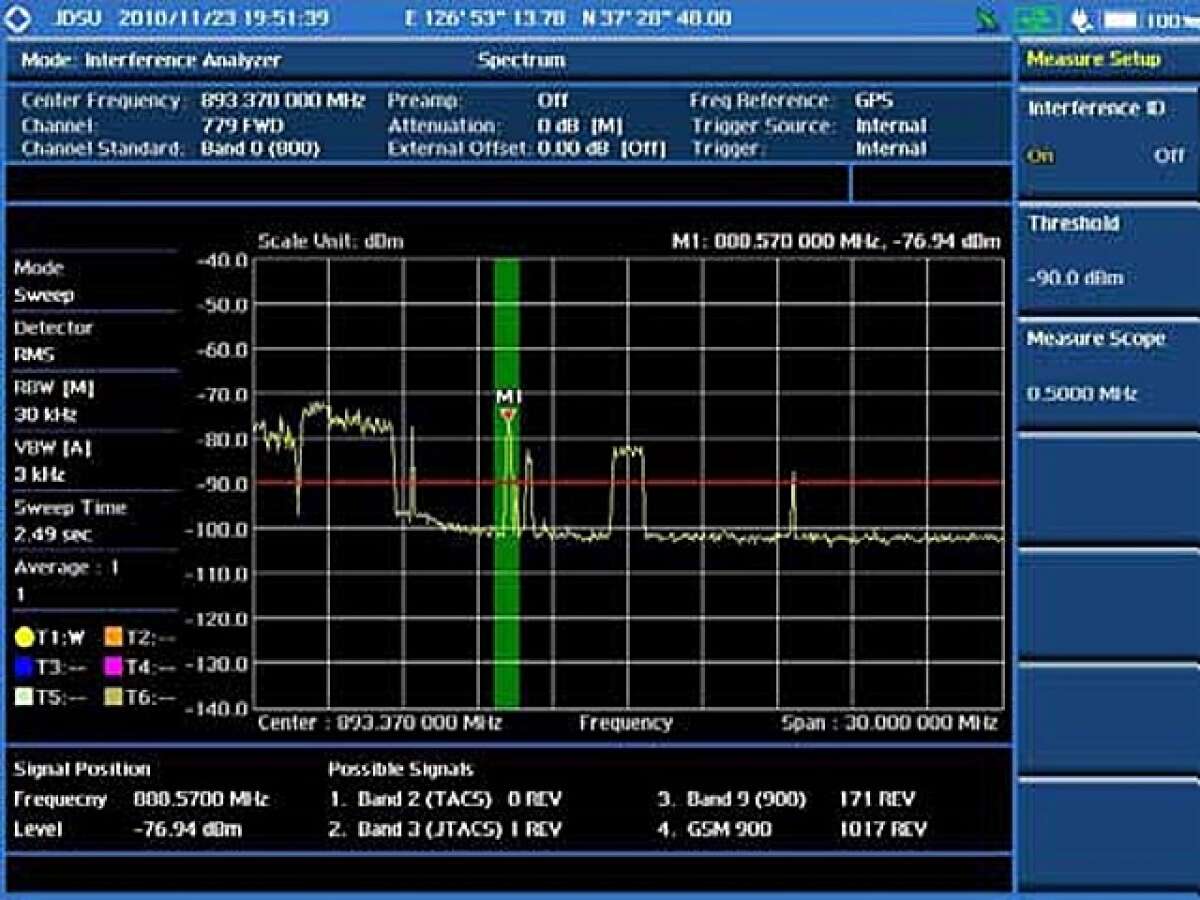

Анализатор интерференции (требует тестовый кабель, рекомендуется опция 10)
Применяется для мониторинга, идентификации и локализации интерференции с использованием спектрограммы и индикатора напряженности полученного сигнала (RSSI). Обнаружение интерференции сопровождается воспроизведением спектра, отображением ID интерференции, AM/FM аудио демодуляцией и звуковой сигнализацией.
Локализация источника сигнала интерференции может быть выполнена с географической точностью благодаря встроенному приемнику GPS.
|
|
JD-JD745A012
|
Сканер каналов
Сканер каналов – приемник, который автоматически сканирует дискретные частоты или многоканальные системы, фиксируя найденный сигнал в канале, и продолжает сканирование, если сигнал на частоте молчит.
Сканер каналов измеряет до 20 каналов в сетях GSM, CDMA или WCDMA. Используя существующие или назначенные параметры, можно легко проверить множество каналов с непригодным уровнем мощности.
Режимы работы: сканер каналов, сканер частот, сканер пользователя (каналов или частот).
|
|
JD-JD745A013
|
Оптический измеритель мощности (требует MP-60 или MP-80)
Обеспечивает измерение оптической мощности, подаваемой на базовую станцию со стороны опорной сети.
|
|
JD-JD745A022
|
Анализатор сигнала GSM/GPRS/EDGE
Позволяет проверить совместимость БС стандарту 3GPP TS 51.021 Спецификации оборудования систем базовых станций (BSS): Радио аспекты V8.9.0 (2003-06) и проанализировать производительность системы GSM/EDGE.
Функционал:
- Анализ спектра
- Анализ РЧ сигналов:
- Сканер канала
- Занимаемая полоса
- Спектральная маска
- Паразитное излучение
- Зависимость мощности от времени: Слот, Фрейм
- Анализ модуляции: Созвездие
- Автоматические измерения
|
|
JD-JD745A020
|
Анализатор сигнала CDMA2000
Анализатор сигналов CDMA используется для тестирования передатчиков CDMA, включая сигналы cdmaOne и CDMA2000 для проверки совместимости базовых станций со стандартами. Прибор автоматически выполняет стандартные измерения, используя методы и ограничения определенные в стандартах.
Функционал:
- Анализ спектра
- Анализ РЧ сигналов:
- Сканер канала
- Занимаемая полоса
- Спектральная маска
- Мощность соседнего канала (ACP)
- Паразитное излучение
- Созвездие
- Мощность кодовой области (CDP)
- Кодограмма
- Индикатор напряженности полученного кода (RCSI)
- Таблица CDP
- Автоматические измерения
- Статистика мощности CCDF
|
|
JD-JD745A021
|
Анализатор сигнала EVDO (требует опцию 20)
Анализатор сигналов EVDO выполняет анализ спектра, измерение мощности, анализ модуляции для проверки производительности передатчика EVDO систем. Опция выполняет тестирование на соответствие стандартам:
- 3GPP2 C.S0024-B. Спецификация CDMA2000 по высокоскоростной передачи пакетных данных радио-интерфейса.
- 3GPP2 C.S0032-B. Рекомендуемые минимальные эксплуатационные требования к высокоскоростной сети доступа CDMA2000
Функционал:
- Анализ спектра
- Анализ РЧ сигналов:
- Сканер канала
- Занимаемая полоса
- Спектральная маска
- Мощность соседнего канала (ACP)
- Паразитное излучение
- Зависимость мощности от времени (свободный слот и активный слот)
- Анализ модуляции:
- Созвездие
- Мощность кодовой области (CDP)
- MAC кодограмма
- Индикатор напряженности полученного кода (RCSI)
- Таблица CDP
- Автоматические измерения
- Статистика мощности CCDF
|
|
JD-JD745A025
|
Анализатор сигнала TD-SCDMA
Позволяет тестировать системы TD-SCDMA/HSDPA. TD-SCDMA - стандарт мобильных сетей третьего поколения, используемый в Китае.
|
|
JD-JD745A024
JD-JD745A023
|
Анализатор сигнала HSDPA (требует опцию 23)
Анализатор сигнала WCDMA/HSPA+
Используется для тестирования WCDMA передатчиков, включая HSDPA сигналы, с целью проверки совместимости БС стандартам:
- 3GPP TS 25.104 Радиопередача и прием БС
- 3GPP TS 25.141 Испытание БС на соответствие
- 3GPP TS 25.211 Физический канал и отображение транспортных каналов в физических каналах
- 3GPP TS 25.212 Мультиплексирование и канальное кодирование
- 3GPP TS 25.213 Расширение и модуляция
Детальный анализ результатов позволяет проанализировать производительность WCDMA и HSDPA сетей.
Функционал:
- Анализ спектра
- Анализ РЧ сигналов:
- Сканер канала
- Занимаемая полоса
- Спектральная маска
- Утечка мощности соседнего канала (ACLR)
- Multi-ACLR
- Паразитное излучение
- Созвездие
- Мощность кодовой области (CDP)
- Кодограмма
- Индикатор напряженности полученного кода (RCSI)
- Таблица CDP
- Автоматические измерения
- Статистика мощности CCDF
|
|
JD-JD745A028
JD-JD745A029
|
Анализатор сигнала LTE-FDD
Анализатор сигнала LTE - TDD
Позволяют анализировать производительность и надлежащую работу передатчиков LTE-FDD и LTE-TDD систем посредством выполнения измерения мощности, измерения и спектра и анализа модуляции сигнала. После замера параметров пользователю предоставляется возможность специализированного анализа LTE сигнала. Опция проверяет LTE сеть на соответствие стандартам по критерию Прошел/Не прошел:
- 3GPP TS 36.104. Развитие универсального наземного радиодоступа (E-UTRA), радиопередачи и приема базовой станции (BS)
- 3GPP TS 36.141. Развитие универсального наземного радиодоступа (E-UTRA), тестирование базовой станции на соответствие
- 3GPP TS 36.211. Развитие универсального наземного радиодоступа (E-UTRA), физические каналы и модуляция
- 3GPP TS 36.212. Развитие универсального наземного радиодоступа (E-UTRA), мультиплексирование и кодирование каналов
- 3GPP TS 36.213 V8.2.0. Развитие универсального наземного радио-доступа (E-UTRA), процедуры физического уровня
Функционал:
- Анализ спектра
- Анализ РЧ сигналов:
- Сканер канала
- Занимаемая полоса
- Спектральная маска
- Утечка мощности соседнего канала (ACLR)
- Multi-ACLR
- Паразитное излучение
- Зависимость мощности от времени (слот, фрейм)
- Анализ модуляции:
- Созвездие
- Канал передачи данных
- Канал управления
- Подкадр
- Кадр
- Ошибка синхронизации по времени
- Карта распределения данных
- Тест на соответствие
- Тест на техобслуживание
- Тест на характеристики сигнала
|
|
JD-JD745A026
|
Анализатор сигнала Mobile WiMAX
Позволяют анализировать производительность и надлежащую работу передатчиков WIMAX сетей посредством выполнения измерения мощности, измерения и спектра и анализа модуляции сигнала. После замера параметров пользователю предоставляется возможность специализированного анализа WIMAX сигнала. Опция проверяет WIMAX сеть на соответствие стандартам по критерию Прошел/Не прошел:
- IEEE 802.16e-2005
- WiBro (Korean Mobile WiMAX OFDMA Service)
Функционал:
- Анализ спектра
- Анализ РЧ сигналов:
- Мощность канала
- Занимаемая полоса
- Спектральная маска
- Паразитное излучение
- Зависимость мощности от времени (фрейм)
- Анализ модуляции:
- Созвездие
- Спектральная неравномерность
- Зависимость EVM и поднесущей
- Зависимость EVM и символа
- Автоматические измерения
- Статистика мощности CCDF
|
Режим OTA (Over The Air)
выполняет измерения характеристик базовой станции по радиоэфиру. Опция OTA обеспечивает сканирование канала, сканирование PN, профиль многолучевого распространения, мощность кодовой области, построение карты трассы и т.д. Эта функция особенно полезна для тестирования труднодоступных ячеек или при невозможности физического подключения.
Требует подключение к JD745A Omni или направленной РЧ антенны и GPS антенны.
|
JD-JD745A042
|
Анализатор OTA GSM/GPRS/EDGE (требует опции 10 и 22)
- Сканер каналов
- Сканер частоты
- Профиль многолучевого распространения
- Анализатор модуляции
|
|
JD-JD745A040
|
Анализатор OTA CDMA2000 (требует опции 10 и 20)
- Сканер каналов
- PN сканер
- Профиль многолучевого распространения
- Мощность кодовой области
- Карта трассы
|
|
JD-JD745A041
|
Анализатор OTA EVDO (требует опции 10 и 21)
- Сканер каналов
- PN сканер
- Профиль многолучевого распространения
- Мощность кодовой области
- Карта трассы
|
|
JD-JD745A045
JD-JD745A043
|
Анализатор OTA TD-SCDMA (требует опции 10 и 25)
Анализатор OTA WCDMA/HSDPA (требует опции 10 и 23/24)
- Сканер каналов
- Сканер шифрования
- Профиль многолучевого распространения
- Мощность кодовой области
- Карта трассы
|
|
JD-JD745A048
JD-JD745A049
|
Анализатор OTA LTE - FDD (требует опции 10 и 28)
Анализатор OTA LTE - TDD (требует опции 10 и 29)
- ID Сканер
- Профиль многолучевого распространения
- Контрольный канал
- Дейтаграмма
- Карта трассы
|
|
JD-JD745A046
|
Анализатор OTA Mobile WiMAX (требует опции 10 и 26)
- Сканер заголовков
- Профиль многолучевого распространения
- Карта трассы
|
Аксессуары JD745A
Стандартные аксессуары
| JD-G710550322 |
AC/DC адаптер питания |
| JD-G710550335 |
Кросс LAN кабель (1.5 м) |
| JD-GC73050515 |
USB A - B кабель (1.8 м) |
| JD-GC72450518 |
1 Гбайт USB запоминающее устройство |
| JD-G710550325 |
Аккумулятор Lithium Ion |
| JD-G710550323 |
Адаптер от автомобильного прикуривателя 12 VCD |
| JD-G710550324 |
Внешнее зарядное устройство для аккумуляторов |
| JD74050341 |
Мягкая сумка |
| JD71050342 |
Жесткий кейс |
| JD74050343 |
Рюкзак для транспортировки |
Калибровочные наборы
Калибровочный набор необходим для калибровки прибора в режиме анализатора АФУ чтобы компенсировать ошибки, вызванные РЧ кабелем или адаптерами.
Включает нагрузку 50 Ом, эталон «незамкнутый», эталон «короткозамкнутый».
|
JD72450509
|
Калибровочный набор для анализаторов GenCom, N(m)-тип
Набор Open/Short/Load N(m),40дБ,4ГГц,50Ω
|
|
JD72450510
|
Калибровочный набор для анализаторов GenCom, DIN(m)-тип
Набор Open/Short/ Load DIN(m),40дБ,4ГГц,50Ω
|
|
JD-JD71050507
|
Калибровочный набор Dual Port Type-N
- Open/Short/LoadN(m), 40дБ, 4 ГГц, 50 Ом
- Два адаптераN(f ) - N(f ), DCдо 4 ГГц, 50 Ом
- Два 1 м} (3.28 ft) ВЧ тестовых к{абеля, N(m) – N(m), DC до 18 ГГц, 50 Ом
|
|
JD71050508
|
Калибровочный набор Dual Port Type-DIN
- Open/Short/LoadDIN(m), 40дБB, 4 ГГц,50Ω
- Два 1 м ВЧ тестовых кабеля, N(m) – N(m), DC до 18 ГГц, 50 Ω
- АдаптерN(f) - DIN(f), DCдо 4 ГГц, 50 Ω
- Адаптер N(f) - DIN(m), DC до 4 ГГц, 50 Ω
- АдаптерDIN(f) - DIN(f), DCдо 4 ГГц, 50 Ω
- АдаптерDIN(m) - DIN(m),DCдо 4 ГГц, 50 Ω
|
Адаптеры
|
G710050571
|
Адаптер N(m) - DIN(f ), DC до 4 ГГц, 50 Ω
|
|
G710050572
|
Адаптер DIN(m) - DIN(m), DC до 4 ГГц, 50 Ω
|
|
G710050573
|
Адаптер N(m) - SMA(f ), DC до 18 ГГц, 50 Ω
|
|
G710050574
|
Адаптер N(m) -o BNC(f ), DC до 1.5 ГГц, 50 Ω
|
|
G710050575
|
Адаптер N(f ) -N(f ), DC до 4 ГГц, 50 Ω
|
|
G710050576
|
Адаптер N(m) - DIN(m), DC до 4 ГГц, 50 Ω
|
|
G710050577
|
Адаптер N(f ) - DIN(f ), DC до 4 ГГц, 50 Ω
|
|
G710050578
|
Адаптер N(f ) - DIN(m), DC до 4 ГГц, 50 Ω
|
|
G710050579
|
Адаптер DIN(f ) - DIN(f ), DC до 4 ГГц, 50 Ω
|
РЧ кабели
РЧ кабель необходим для калибровки прибора.
|
G710050530
|
РЧ кабель, DC на 18 ГГц, N(m) на N(m), 1м, 50Ом
|
|
JD-G710050531
|
RF кабель N-N до 18 ГГц для анализаторов GenCom, 1,5м
|
|
JD-G710050532
|
RF кабель N-N до 18 ГГц для анализаторов GenCom, 3м
|
Тестовые кабели E1
|
G710050317
|
RJ45 - Y Bantam кабель
|
|
G710050318
|
RJ45 -Y BNC кабель
|
|
G710050319
|
RJ45 - 4 Alligator Clips (крокодилы)
|
Датчики мощности
|
JD731A
|
Направленный дачик (пиковая и средняя мощность)
Частота: 300 МГц - 3.8 Ггц
Мощность: средняя 0.15 -150 Вт, пиковая 4 - 400 Вт
|
|
JD733A
|
Направленный дачик (пиковая и средняя мощность)
Частота: 150 МГц - 3.5 ГГц
Мощность: Средняя/Пиковая 0.1 - 50 Вт
|
|
JD732A
|
Оконечный датчик (средняя мощность)
Частота: 20 МГц - 3.8 ГГц
Мощность: –30 - 20 дБм
|
|
JD734A
|
Оконечный датчик (пиковая мощность)
Частота: 20 МГц - 3.8 ГГц
Мощность: –30 - 20 дБм
|
|
JD736A
|
Оконечный датчик (пиковая и средняя мощность)
Частота: 20 МГц - 3.8 ГГц
Мощность: –30 - 20 дБм
|
Датчики оптической мощности
|
JD-MP-60A
|
USB измеритель мощности MP-60 (2.5&1.5мм)
Диапазон длин волн: 780 - 1650 нм
1300, 1310, 1490, 1550 нм: –50 - +10 дБм
850 нм: –45 - +10 дБм
|
|
JD-MP-80A
|
USB измеритель мощности MP-80 (2.5&1.5мм)
Диапазон длин волн: 780 - 1650 нм
1300, 1310, 1490, 1550 нм: –50 - +10 дБм
850 нм: –45 - +10 дБм
|
Yaggi Антенны
|
G700050364
|
RF Yaggi Антенна 806 МГц - 896 МГц
|
|
G700050365
|
RF Yaggi Антенна 866 МГц - 960 МГц
|
|
G700050363
|
RF Yaggi Антенна 1750 МГц - 2390 Мгц
|
Omni Антенны
|
G700050351
|
RF omni antenna Type-N(m), 400 MHz to 450 MHz
|
| G700050352 |
RF omni antenna Type-N(m), 450 MHz to 500 MHz |
|
G700050353
|
RF omni antenna Type-N(m), 806 MHz to 896 MHz
|
| G700050354 |
RF omni antenna Type-N(m), 870 MHz to 960 MHz |
|
G700050355
|
RF omni antenna Type-N(m), 1710 MHz to 2170 MHz
|
| G700050356 |
RF omni antenna Type-N(m), 720 MHz to 800 MHz |
|
G700050357
|
RF omni antenna Type-N(m), 2300 MHz to 2700 MHz
|
