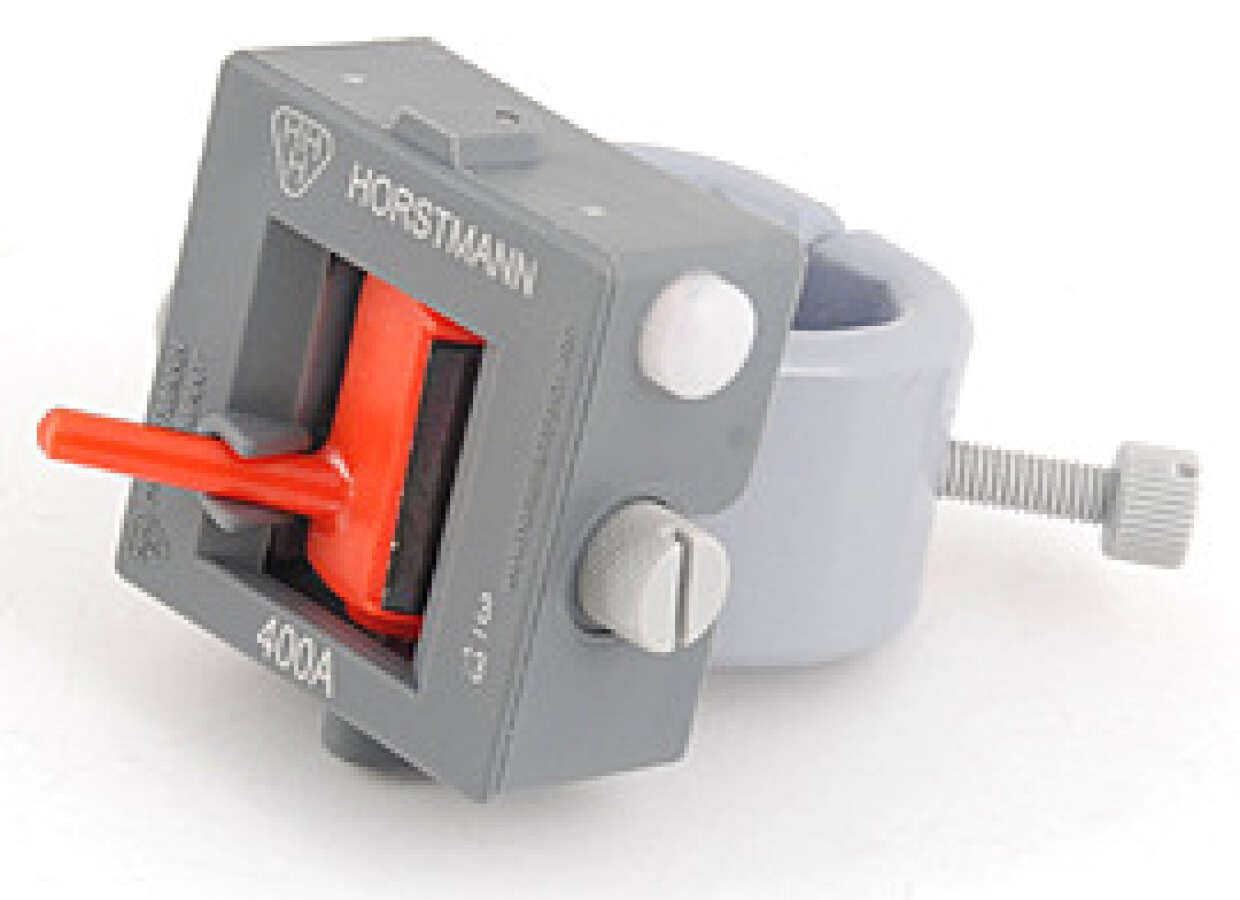

Horstmann Rotor System - роторный индикатор короткого замыкания (ИКЗ) для кабельных линий диаметром 40-50мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой кабельной линии. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.
Схема работы устройств приведена на рисунке ниже. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.
|
|
|
Технические характеристики |
Индикатор роторного типа |
|
Ток срабатывания при коротком замыкании I>> |
150 - 2000 А (заводская установка) |
|
Время срабатывания tl>> |
100 мс при номинальном значении срабатывания |
|
Погрешность |
± 10% |
|
Восстановление |
Ручное восстановление с помощью изолирующей штанги |
|
Материал |
|
|
Диапазон рабочих температур |
От -40 до +85°C |
|
I минимальный [A] |
Для Ø [мм] |
|
150 |
8 - 16 |
|
200 |
16 - 20 |
|
200 |
20 - 30 |
|
200 |
30 - 40 |
|
200 |
40 - 50 |
|
300 |
50 - 60 |
|
300 |
60 - 80 |
|
I минимальный [A] |
Для [ ] [мм] |
|
150 |
20 х 4 - 25 х 6 |
|
150 |
25 х 4 - 30 х 6 |
|
200 |
30 х 4 - 40 х 10 |
|
300 |
45 х 4 - 60 х 12 |
Механическая конструкция
Установка на кабели или токоведущие шины
Индикация с помощью поворотного ротора
Ручной сброс сработавшего положения
Подходит для дооснащения
Срабатывание устройства обеспечивает магнитное поле вокруг проводника при протекании токов короткого замыкания. На поворотном роторе имеется штифт восстановления и двухцветная индикация, призванная информировать пользователя о состоянии роторного индикатора. «Черный» означает, что индикатор не сработал, тогда как «красный» указывает на срабатывание индикатора.
Таблица типоразмеров приведена во вкладке "Технические характеристки"
|
|
|
