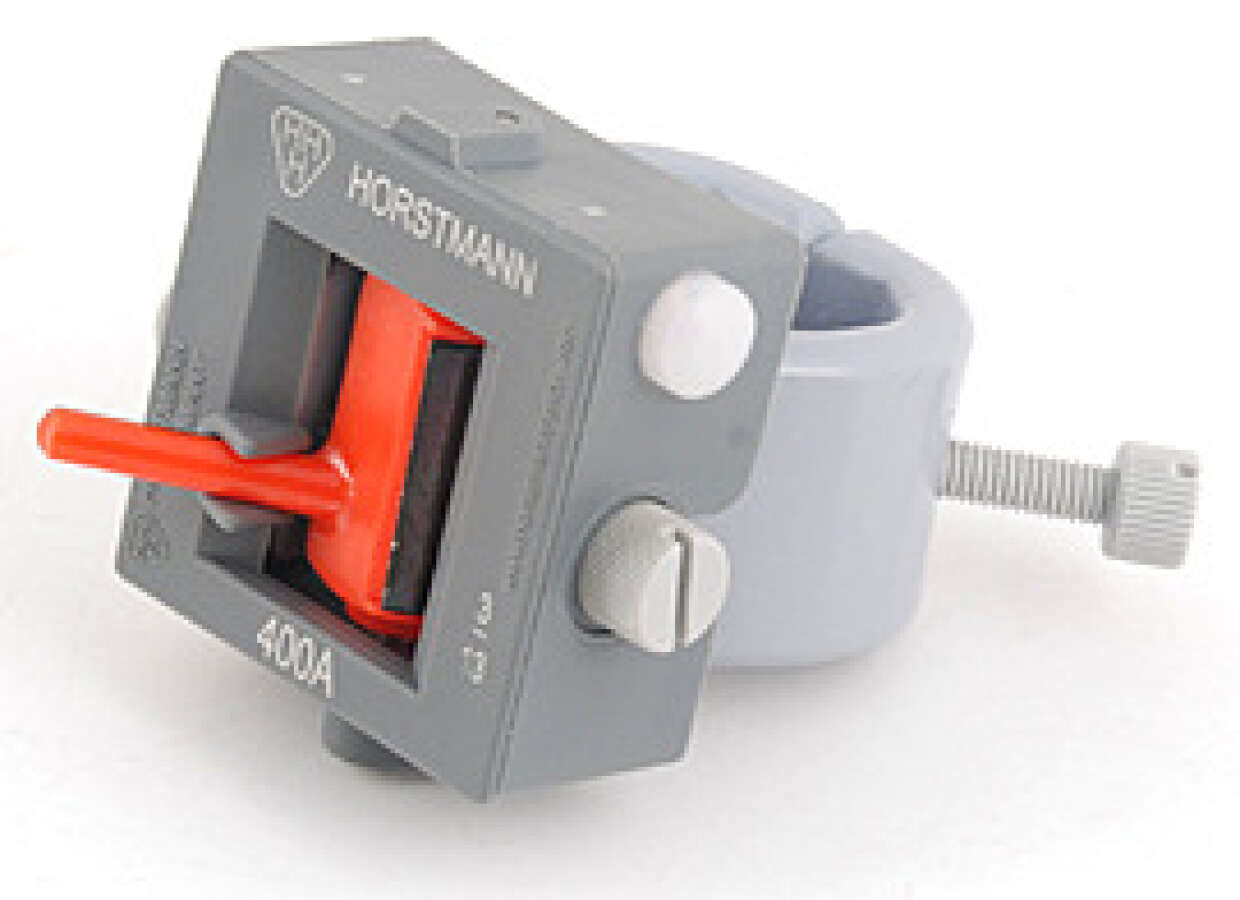

Horstmann Rotor System - ИКЗ роторного типа, 150 А ( 25х4-30х6 мм )

Horstmann Rotor System - роторный индикатор короткого замыкания (ИКЗ) для установки на шину габаритами 25х4-30х6 мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой шине. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.

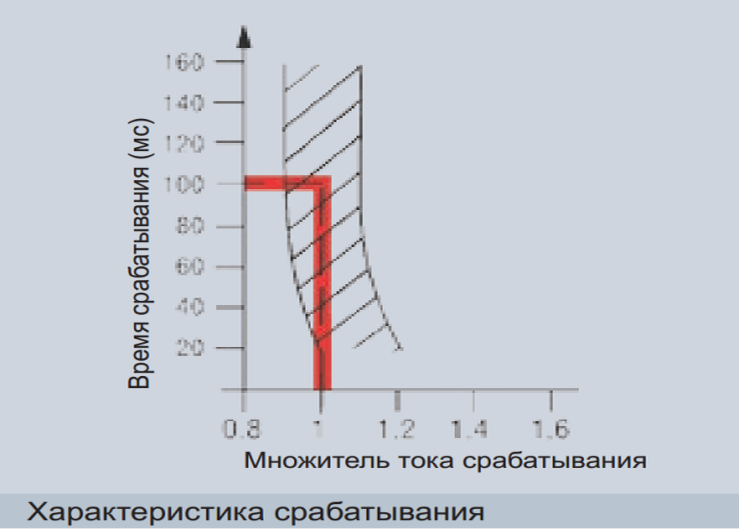

Технические характеристики Horstmann Rotor System

Прицип работы индикаторов короткого замыкания (ИКЗ) Horstmann Rotor System

Особенности изделия Horstmann Rotor System

• Механическая конструкция

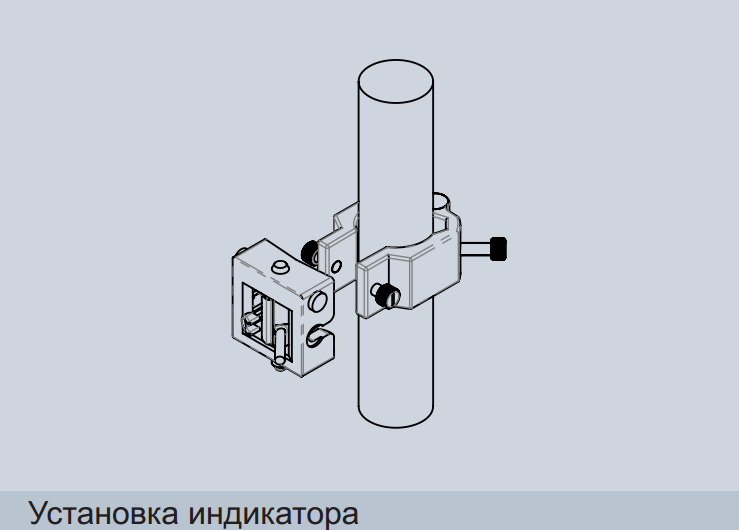

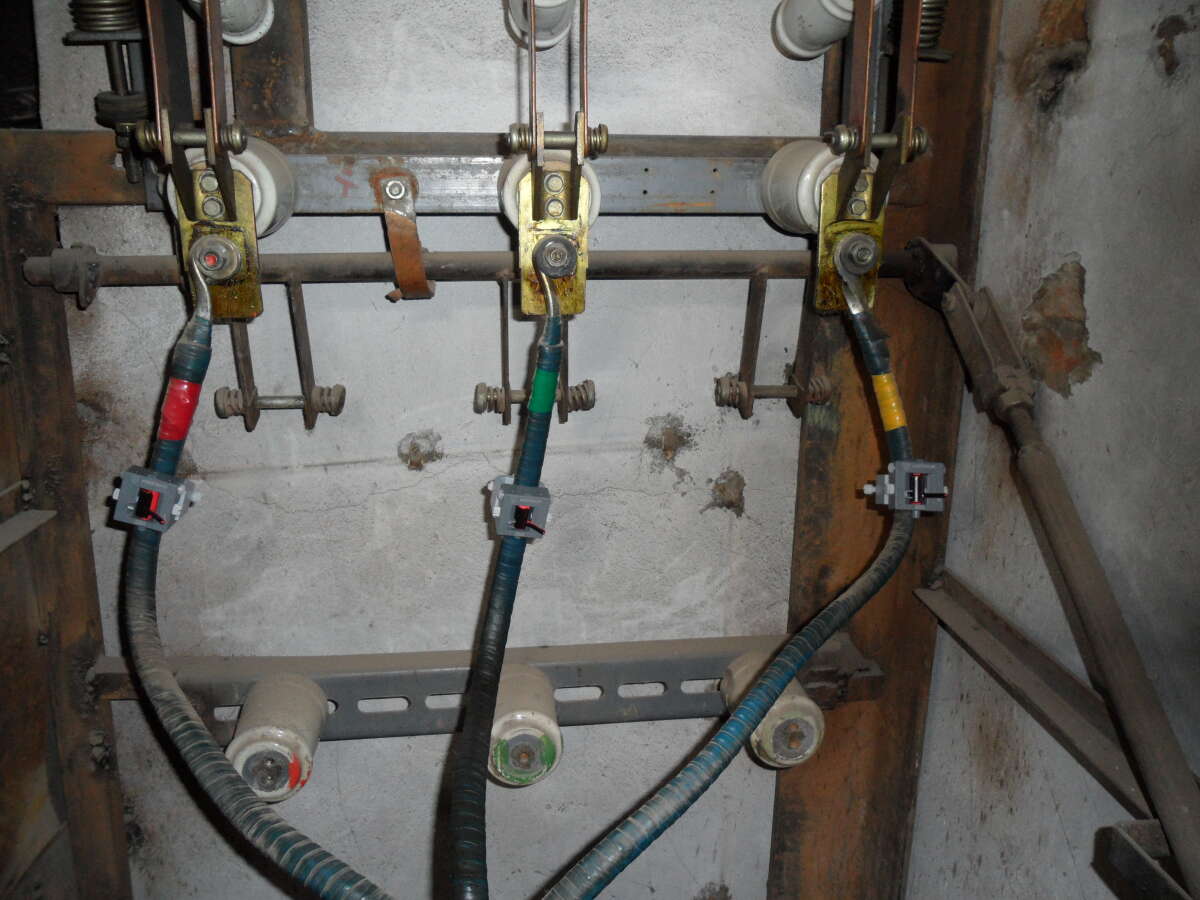

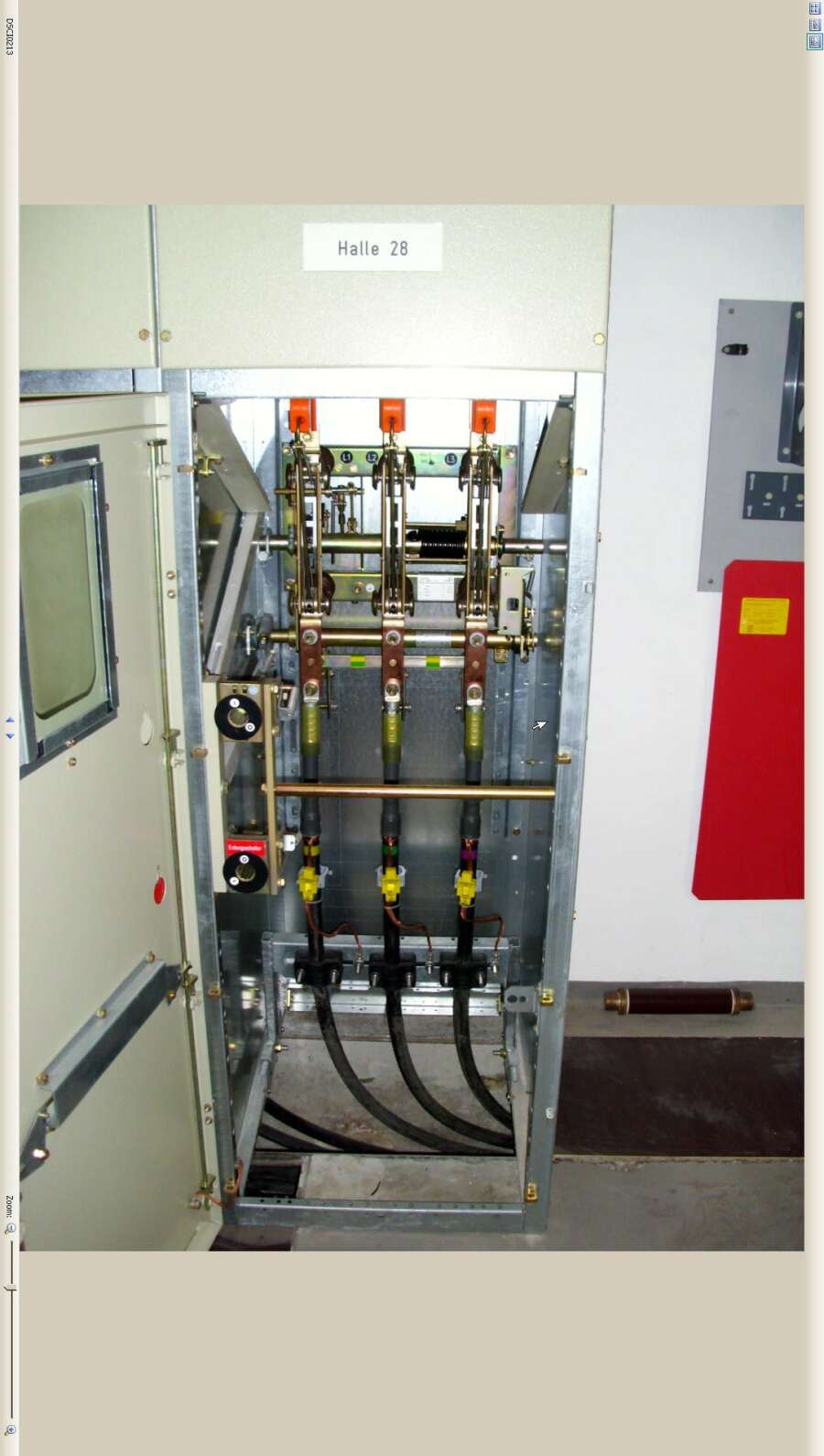

• Установка на кабели или токоведущие шины

• Индикация с помощью поворотного ротора

• Ручной сброс сработавшего положения

• Подходит для дооснащения

Срабатывание устройства обеспечивает магнитное поле вокруг проводника при протекании токов короткого замыкания. На поворотном роторе имеется штифт восстановления и двухцветная индикация, призванная информировать пользователя о состоянии роторного индикатора. «Черный» означает, что индикатор не сработал, тогда как «красный» указывает на срабатывание индикатора.

Таблица типоразмеров приведена во вкладке "Технические характеристки"

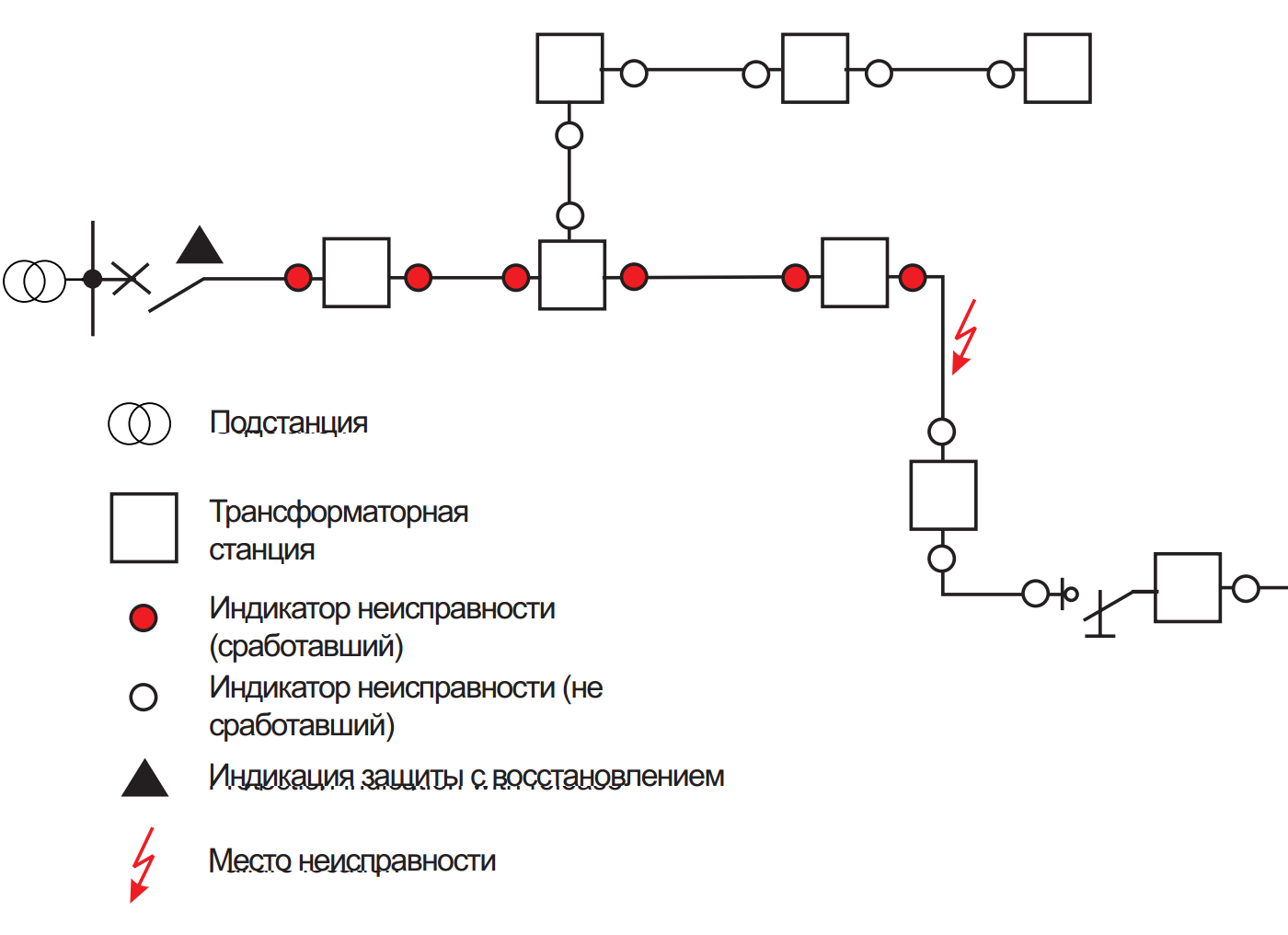

Схема работы устройств приведена на рисунке ниже. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.

Таблица типоразмеров Horstmann Rotor System других размеров и токов срабатывания. Ток срабатывания может быть выбран от Iмин до 2000А для каждого типоразмера.
