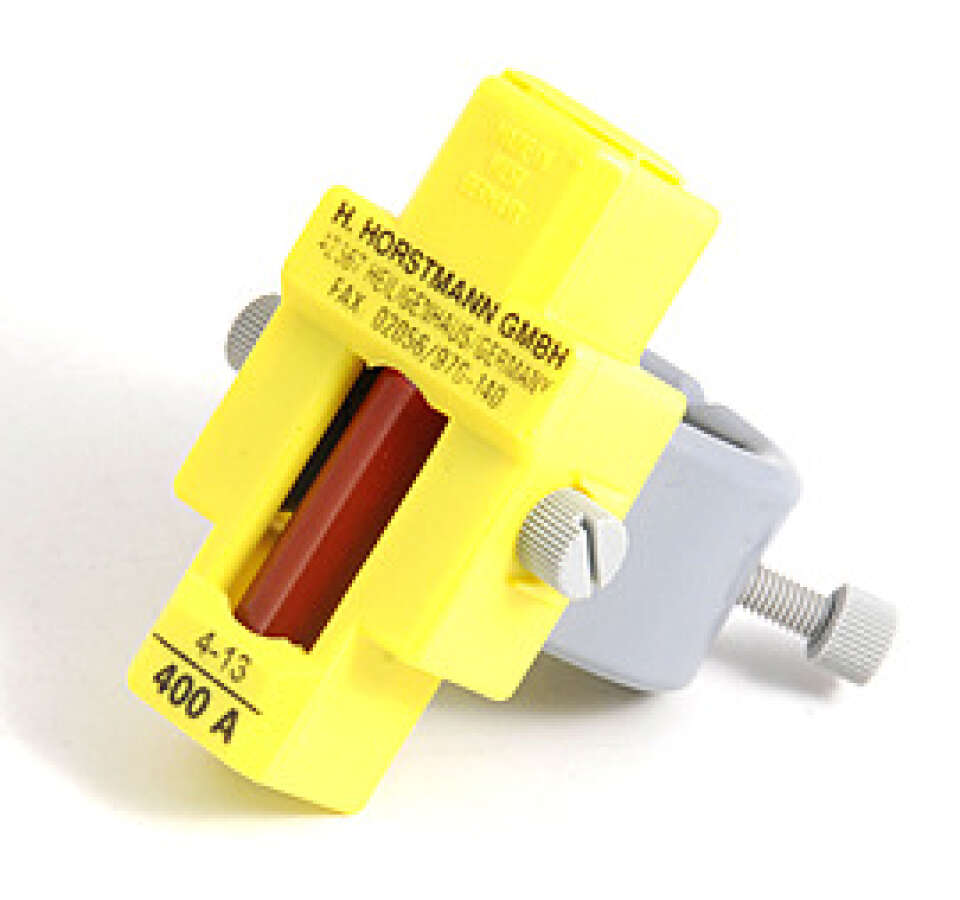

Horstmann Fluid System - ИКЗ жидкостного типа, 600 А ( 50-60 мм )

Horstmann Fluid System - жидкостный индикатор короткого замыкания (ИКЗ) для кабельных линий диаметром 50-60мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой кабельной линии. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.

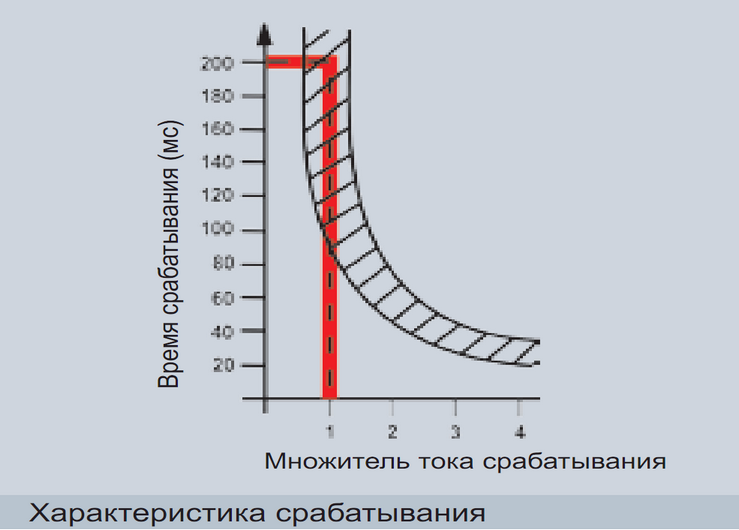

Технические характеристики Horstmann Fluid System

Прицип работы индикаторов короткого замыкания (ИКЗ) Horstmann Fluid System

Особенности изделия Horstmann Fluid System

• Механическая конструкция

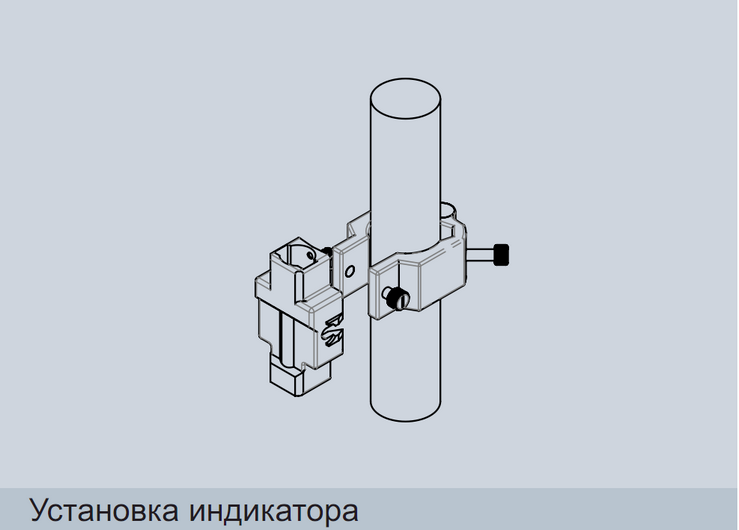

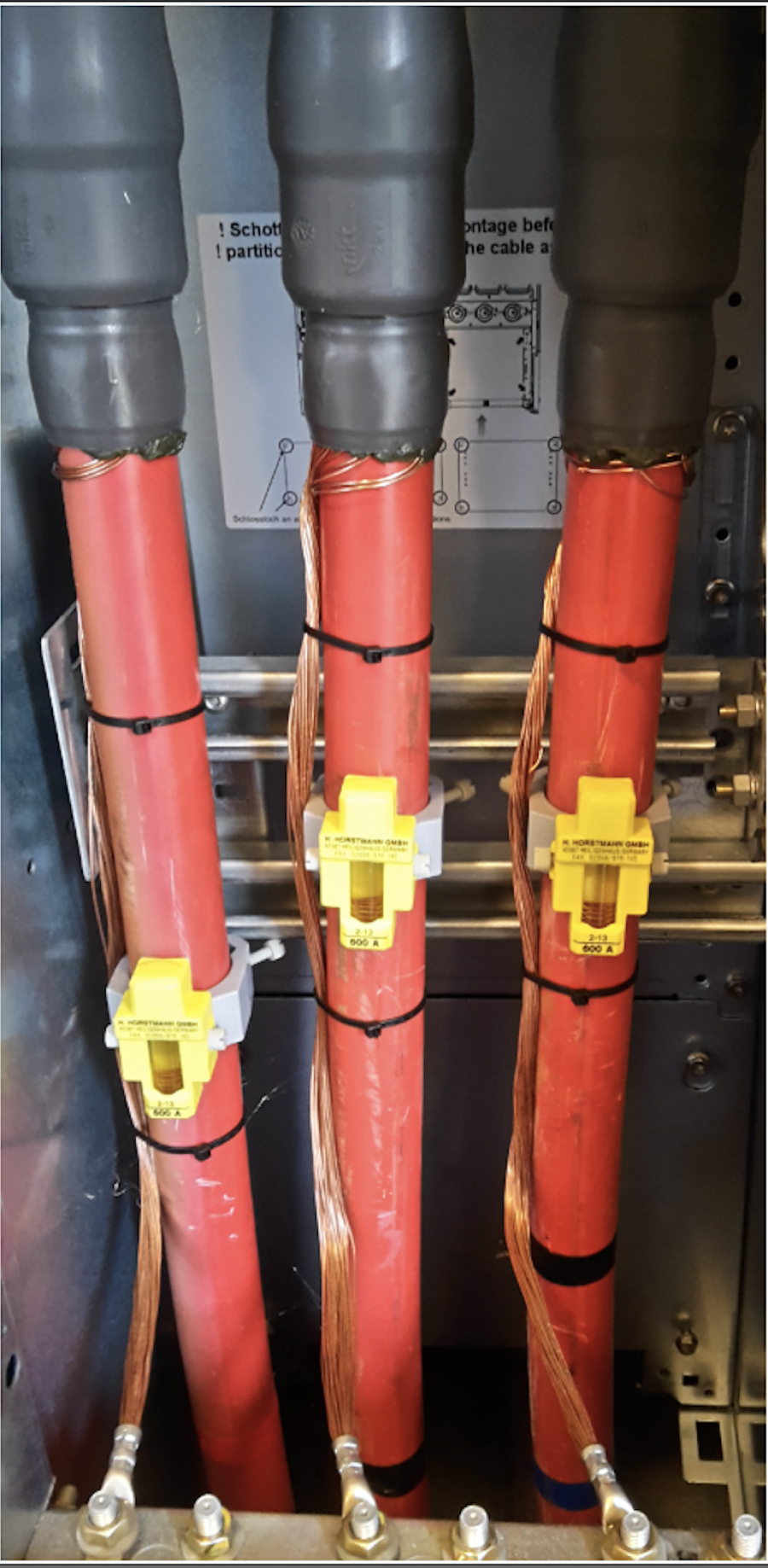

• Установка на кабели или токоведущие шины

• Индикация с помощью жидкости с красными частицами

• Автоматический сброс сработавшего положения по истечению времени

• Подходит для дооснащения

При возникновении короткого замыкания под воздействием магнитного поля срабатывает пружина, перемешивая красные гранулы, находящиеся в жидкости на дне резервуара. Индикация восстанавливается автоматически приблизительно через 6 – 8 часов, когда красные частицы оседают на дно микшера.

Таблица типоразмеров приведена во вкладке "Технические характеристки"

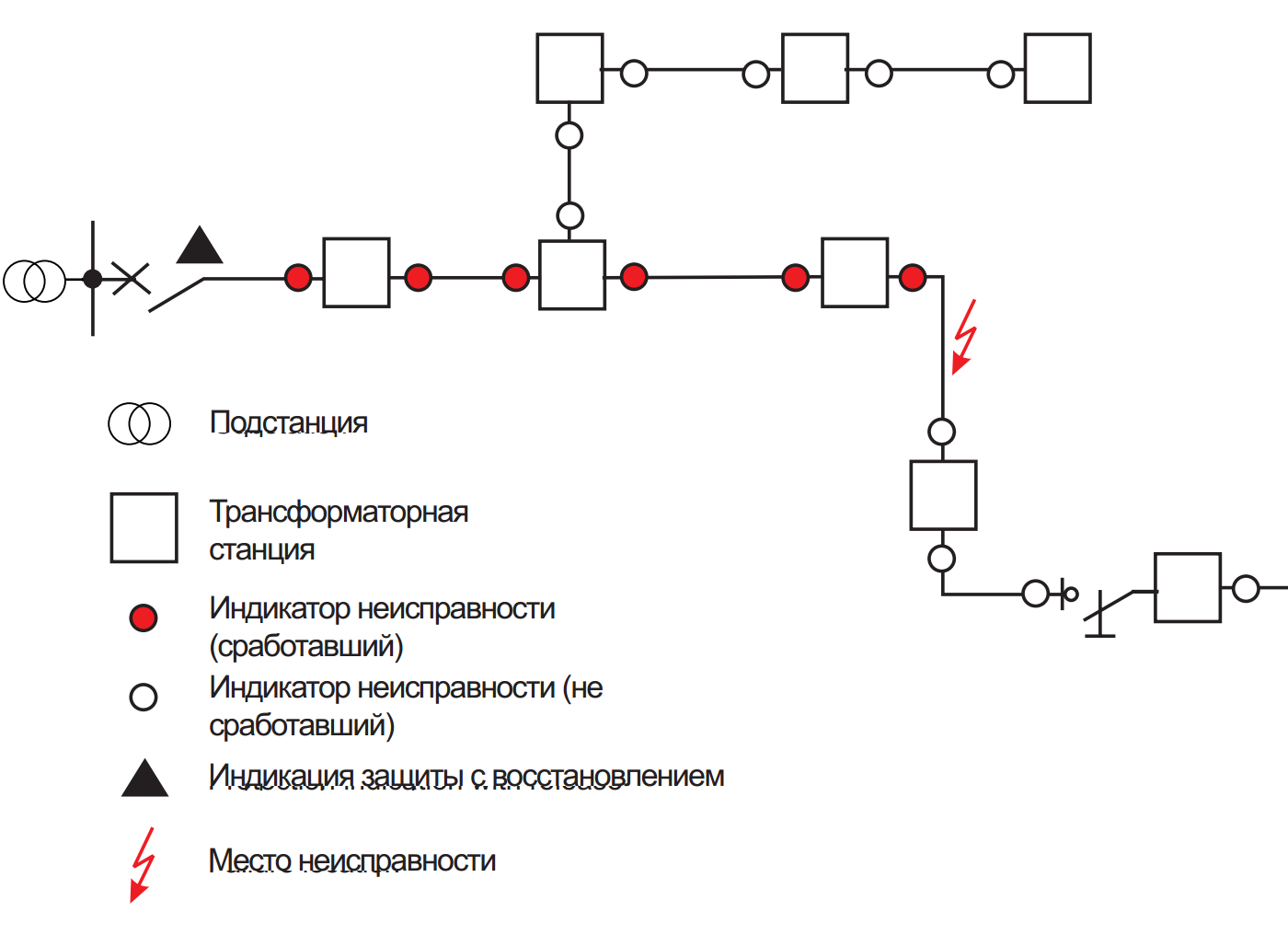

Схема работы устройств приведена на рисунке ниже. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.

Таблица типоразмеров Horstmann Fluid System.  Ток срабатывания может быть выбран от Iмин до 1000А для каждого типоразмера. (400, 600, 1000А)
