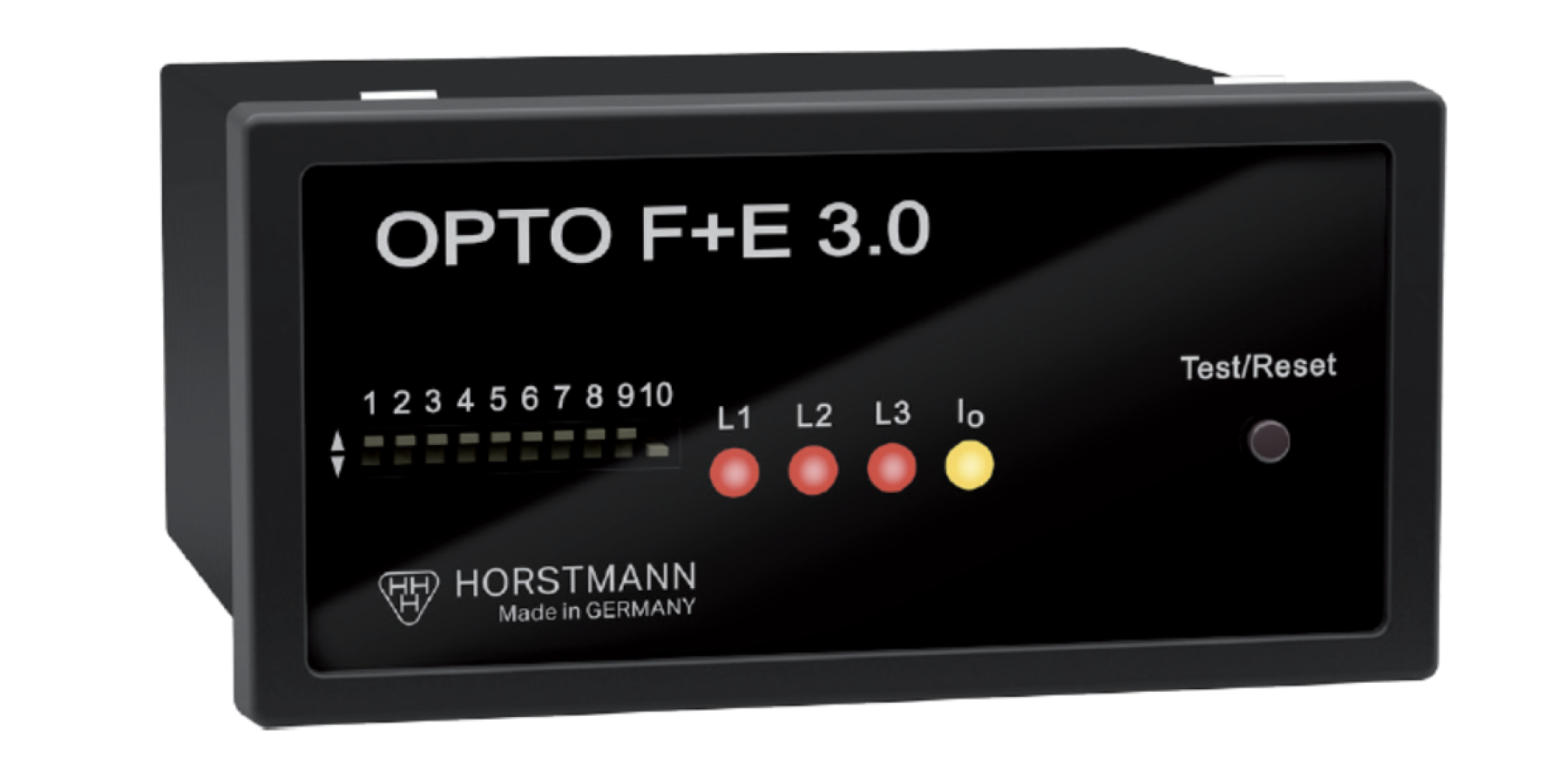

Индикатор КЗ и замыкания на землю Opto F+E 3.0.
Особенности изделия:
Светодиодная индикация высокой яркости
Режим одиночной и двойной вспышки для работы в радиальных и кольцевых сетях
Удаленная индикация через контакт реле
Для дооборудования трансформатора тока
Ваши преимущества:
Установка на оголенных кабелях и шинах
Возможность обнаружения новых неисправностей в течение времени восстановления
Модель Opto F 3.0 является объединенным индикатором короткого замыкания и замыкания на землю. Он предназначен для обнаружения, отображения на дисплее и дистанционного отображения токов короткого замыкания и замыкания на землю в распределительных электрических сетях среднего напряжения. Модуль индикатора можно использовать во всех распределительных устройствах среднего напряжения. Для обеспечения электрической изоляции между трансформаторами тока, установленными на кабеле/шине, и устройством отображения, а также для передачи сигналов используются волоконно- оптические кабели. Из-за используемых в данном устройстве принципов измерения оно подходит для индикации замыкания на землю в сетях с низкоомной или глухозаземленной нейтралью, а также для радиальных или открытых кольцевых сетей.
Трансформаторы тока (CT) имеют встроенную возможность обнаружения порогового значения срабатывания. Когда достигается или превышается предварительно установленный ток срабатывания, будут подаваться импульсные световые сигналы. Для передачи этих световых импульсов из трансформатора тока на индикатор Opto используется волоконно-оптический кабель. Начинают мигать красные светодиодные индикаторы соответствующих фаз.
После первого случая срабатывания (например, в радиальных системах) светодиодные индикаторы начинают мигать для соответствующих фаз в последовательности «вспышка/пауза/вспышка».
При втором срабатывании (например, в кольцевых сетях с автоматическим повторным включением) светодиодный индикатор соответствующей неисправной фазы будет мигать в последовательности «вспышка-вспышка/пауза/ вспышка-вспышка».
Комплект прибора должен состоять из:
Элементы 2,3,4 имеют разные исполнение для разных кабелей и ячеек и выбираются отдельно. С их разнообразием можно ознакомиться в каталоге или оставить запрос на сайте.
|
Технические данные |
Opto F+E 3.0 |
|
Индикатор короткого замыкания |
* |
|
Индикатор замыкания на землю |
* |
|
Метод обнаружения замыкания на землю |
Короткое замыкание на землю |
|
I>> тока срабатывания при коротком замыкании |
400, 600, 800, 1,000 A1) (настраивается на трансформаторе тока) |
|
tI>> задержки срабатывания |
40, 60, 80, 100, 200, 300, 500 мс (настраивается на модуле дисплея) |
|
IE>> тока срабатывания при замыкании на землю |
10, 20, 40, 80 A or 40, 80, 120, 160 A (настраивается на трансформаторе тока) |
|
tIE>> задержки срабатывания |
60 ,100 или 200 мс (настраивается на модуле дисплея) |
|
Погрешность |
±15 % (определяется трансформатором тока) |
|
Индикация |
Короткое замыкание с указанием фазы: три красных светодиодных индикатора, замыкание на землю: один желтый светодиодный индикатор, период мигания 2 секунды, двойная вспышка 0,3 секунды с периодом мигания 3 секунды Дополнительно: внешняя сигнальная лампа |
|
Удаленная сигнализация/связь |
Два контакта реле |
|
Удаленный контакт |
Беспотенциальный постоянный или быстродействующий контакт Параметры контакта: 380 В переменного тока / 5 A / 1250 ВА максимально; 220 В постоянного тока / 5 A / 150 Вт максимально. |
|
Восстановление |
Кнопкой Автоматическое восстановление по времени: 1, 2, 4 или 8 часов Восстановление вспомогательного источника питания ≥10 секунд (активируется с помощью DIP- переключателя) Удаленное восстановление |
|
Источник электропитания Внутренний источник электропитания Внешнее вспомогательное электропитание Дополнительные принадлежности |
Долговечный литиевый элемент, время активного мигания > 1000 часов, срок годности ≥ 20 лет 12 - 110 В постоянного тока ± 10% или 24 - 60 В переменного тока (± 10%), 50 - 60 Гц (дополнительно) Трансформатор с кабелем для крепления на направляющей или закрепления с помощью винтов (115 - 230 В переменного тока / 24 - 48 В переменного тока) |
|
Корпус |
Поликарбонат, IP40 (съемный корпус), IP65 (корпус для поверхностного монтажа) |
|
Диапазон температур |
от -30 до +70 °C |
Трансформаторы тока
