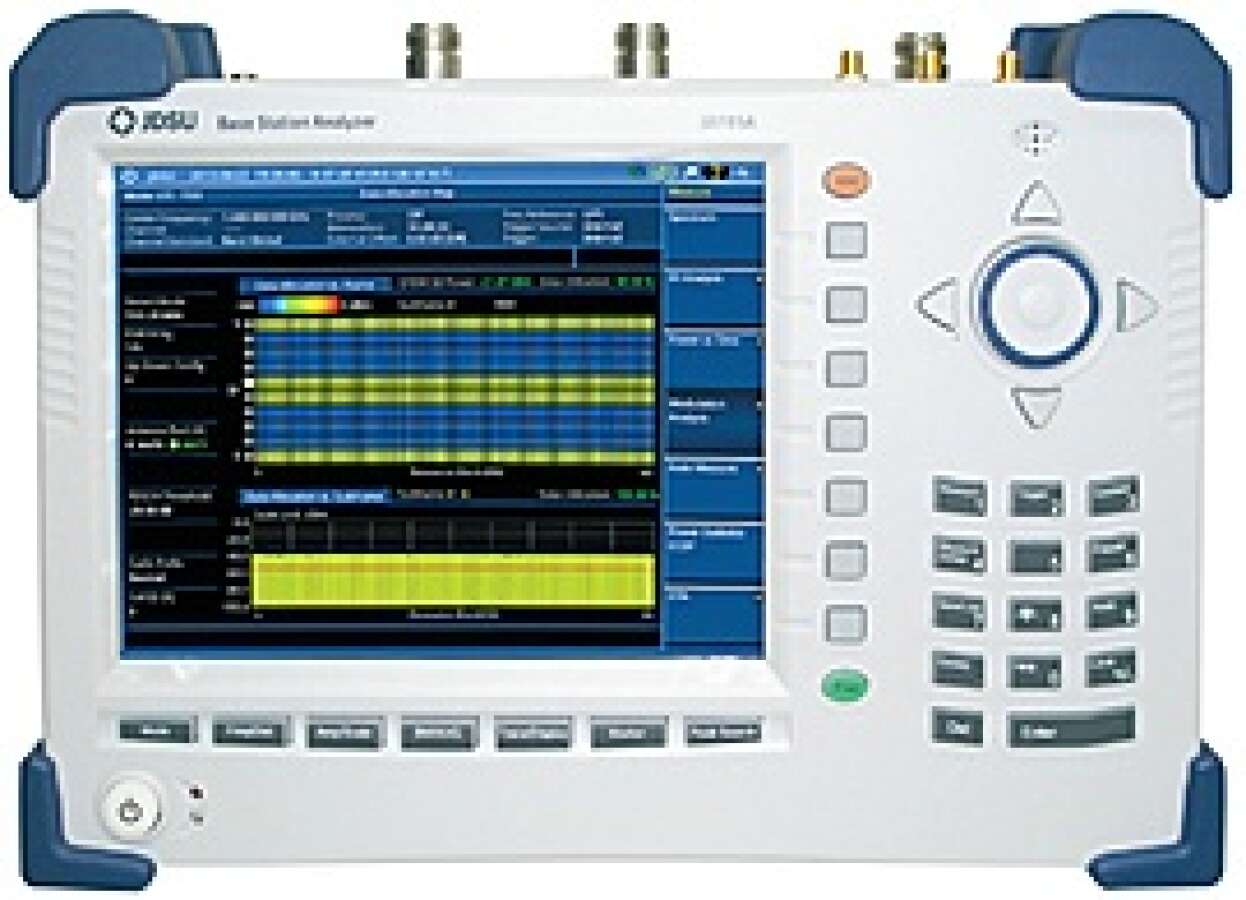

VIAVI JD785A - анализатор базовых станций 9 кГц – 8 ГГц

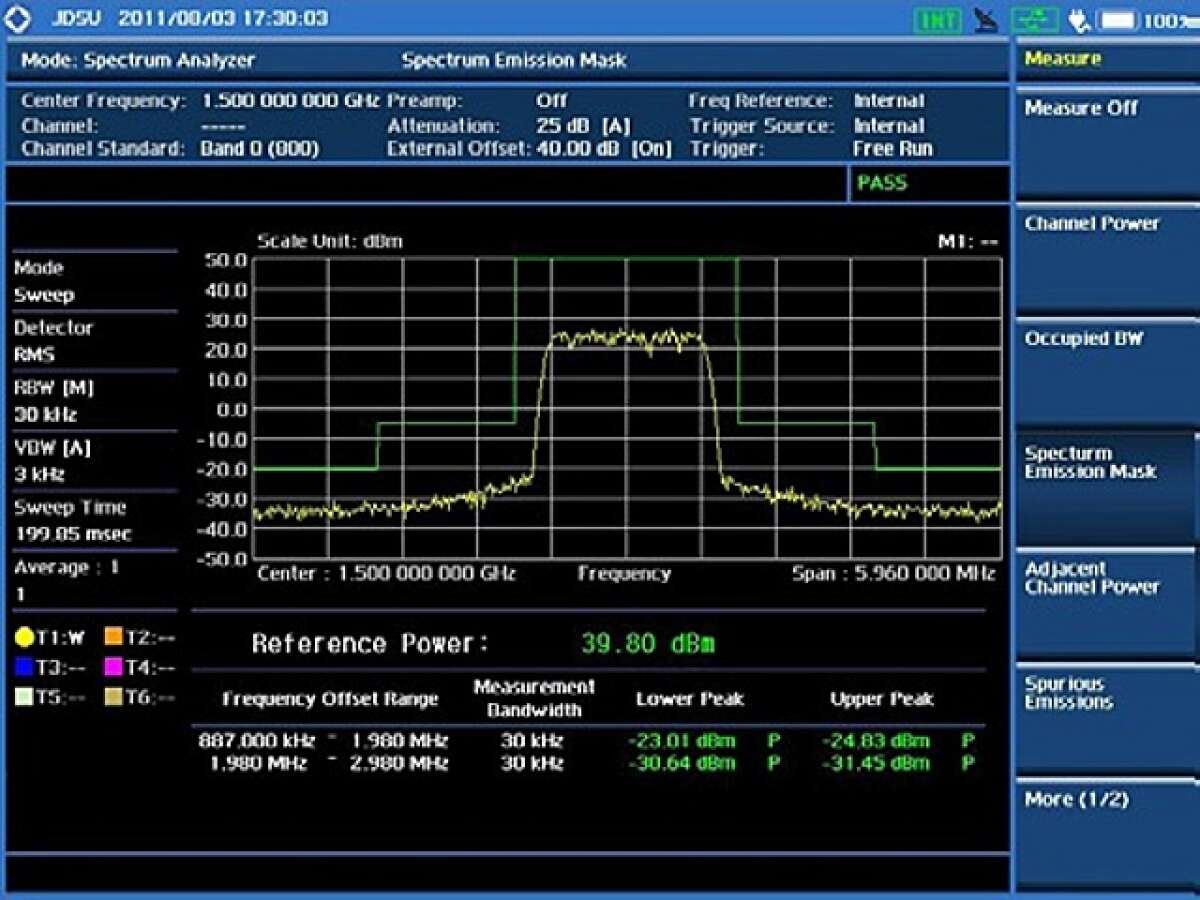

Анализатор спектра. Маска излучаемого спектра.

Анализатор спектра. Мощность соседнего канала.

Анализатор АФУ. Расстояние до неисправности.

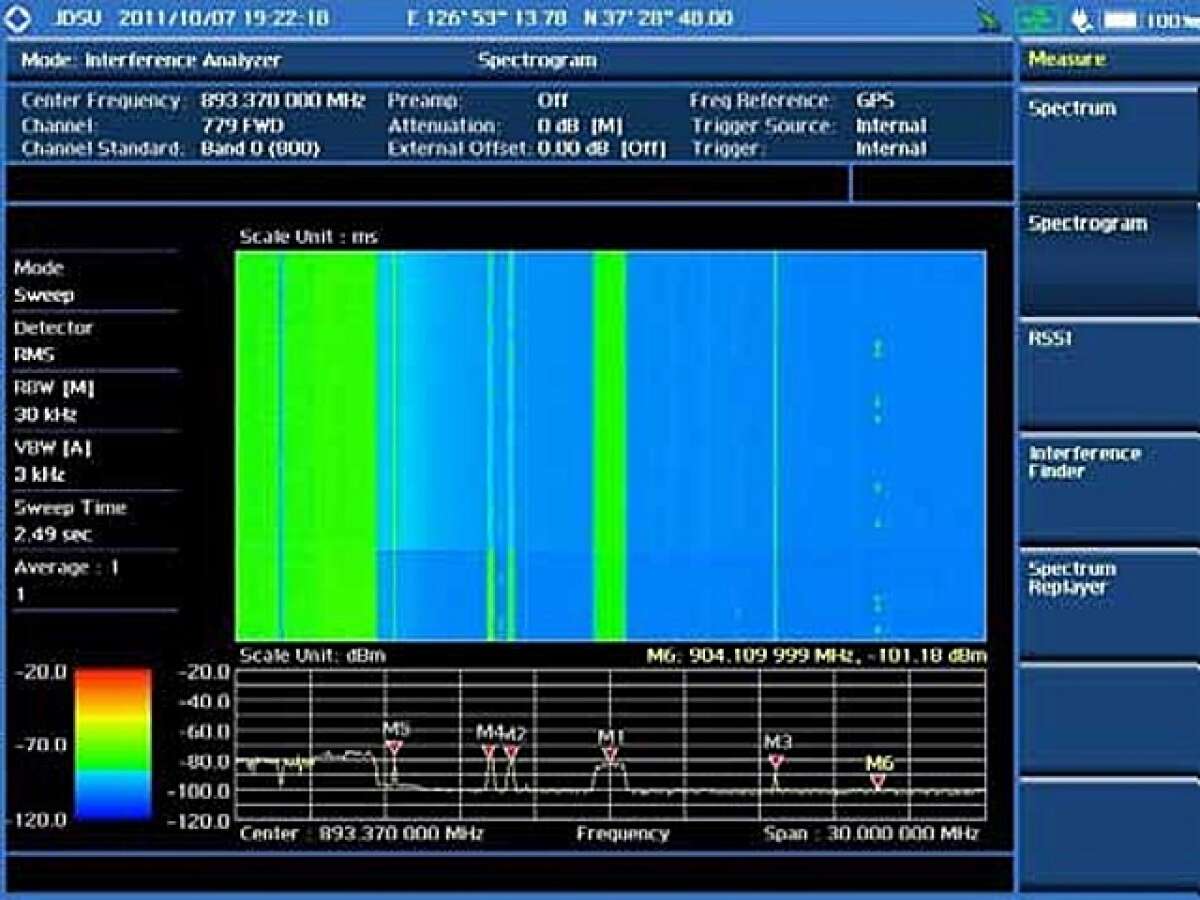

Анализатор интерференции. Спектрограмма.

Артикул: JD-JD785AB02

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 36 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

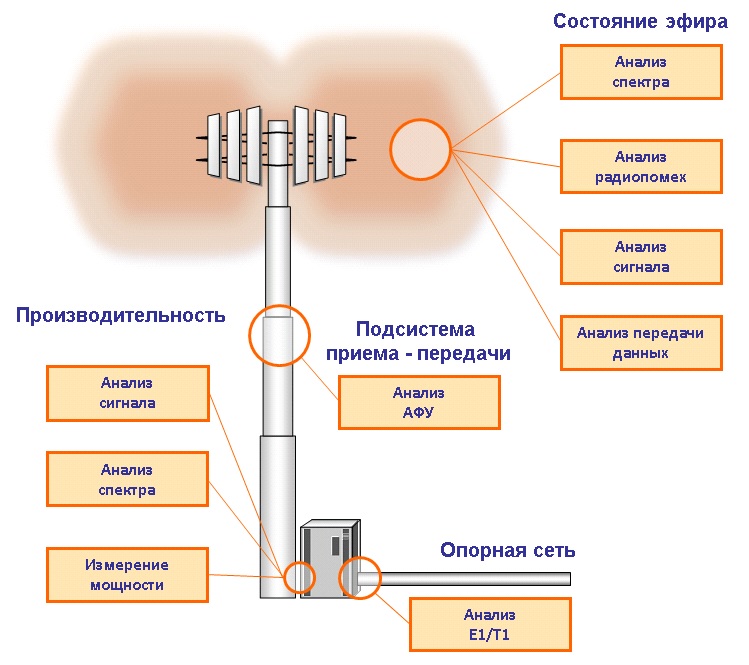

VIAVI JD785A Анализатор базовых станций – это отличное решение для тестирования и ввода в эксплуатацию базовых станций мобильных сетей связи. Анализатор спектра, антенно-фидерных устройств (АФУ), интерференции, анализатор сигналов, измеритель мощности, входящие в функционал JD785A позволяют использовать его как универсальный инструмент радиоэфира. Поддерживаемые технологии: GSM/GPRS/EDGE, CDMA/WCDMA/HSPA, EVDO, LTE, WIMAX.

Базовый функционал VIAVI JD785A

Анализатор спектра: 9 кГц - 8 ГГц
Анализатор АФУ: 5 МГц - 6 ГГц
Измеритель мощности: 10 МГц - 6 ГГц

Дополнительный функционал VIAVI JD785A (опции)

Анализатор интерференции
Сканер каналов
Измерения по 2му порту
Генератор сигнала
Делитель питания Bais Tee
Анализ Е1
GPS привемник
Оптический измерительмощности
Анализатор сигналов: CDMA one/CDMA 2000, EVDO, GSM/GPRS/EDGE, WCDMA/HSPA+, TD-SCDMA, Mobile WiMAX, LTE-FDD, LTE-TDD

Особенности VIAVI JD785A

Полноценное тестирование LTE
Повторное воспроизведение спектра (для анализа интерференции)
Удаленное управление
Карта покрытия

Пользовательский интерфейс

JD785A предоставляет пользователю интуитивно понятный интерфейс по всему функционалу, давая пользователю общую картину о меню прибора. Встроенная система помощи помогает справиться с каждым измерением. Пользователь может сделать снимок с экрана и прикрепить его в отчет или сохранить трассу измерений для дальнейшего постанализа во внутреннюю память прибора или на USB-флешкарту. Сохраненная информация передается на ПК через USB или Ethernet порт.

Комплект поставки JD785AB02

Анализатор VIAVI JD785A (анализатор спектра, анализатор АФУ, измеритель мощности)
AC/DC Адаптер питания
Кросс кабель LAN (1.5 m)
Кабель USB A to B (1.8 m)
1G Byte USB Память
Перезаряжаемая Lithium Ion батарея
Прикуриватель 12 VCD Адаптер
Стилус
Рук-во по эксплуатации и прикладное ПО на CD
Мягкая сумка

Технические характеристики VIAVI JD785A

Общие характеристики

Экран: 8' LED, сенсорный, 800х600.
Память: внутренняя 100Мб и внешняя, лимитированная размером флеш-карты.
Питание: от сети 220В, от аккумуляторов, время работы от аккумуляторов > 3ч.
Температура: хранения от -55 до +71ºС, работы от 0 до 40ºС.
Гарабиры (ШхВхГ): 295 х 195 х 82 мм
Вес с аккумулятором: 4.3кг

Элементы управления VIAVI JD785A

Основные функции VIAVI JD785A

Базовый комплект JD785A

Базовый комплект VIAVI JD785A (JD785AB02) состоит из:

Анализатора спектра: 9кГц - 8ГГц
Анализатора антенно-фидерных устройств (АФУ): 5МГц - 6ГГц (требует калибровочный набор)
Измерителя мощности: 10МГц - 6ГГц

Дополнительный функционал анализаторов сигналов для тестирования технологий E1, GSM/GPRS/EDGE, CDMA/WCDMA/HSPA/HSDPA, EVDO, LTE (FDD, TDD), WIMAX добавляется активацией программных опций. Подробное описание опций на вкладке «Опции и аксессуары».

Анализатор спектра

Частотный диапазон: 9кГц – 8ГГц

Анализатор спектра используется для проверки наличия нежелательных сигналов таких, как помехи и гармоники, которые трудно идентифицировать при анализе временной области.

Анализатор спектра JD785A проводит измерения напряженности поля, мощности канала, оценки занимаемой полосы частот, коэффициента мощности соседнего канала (ACPR) и других параметров, необходимых для тестирования, приемки и диагностики физического уровня сетей сотовой связи:

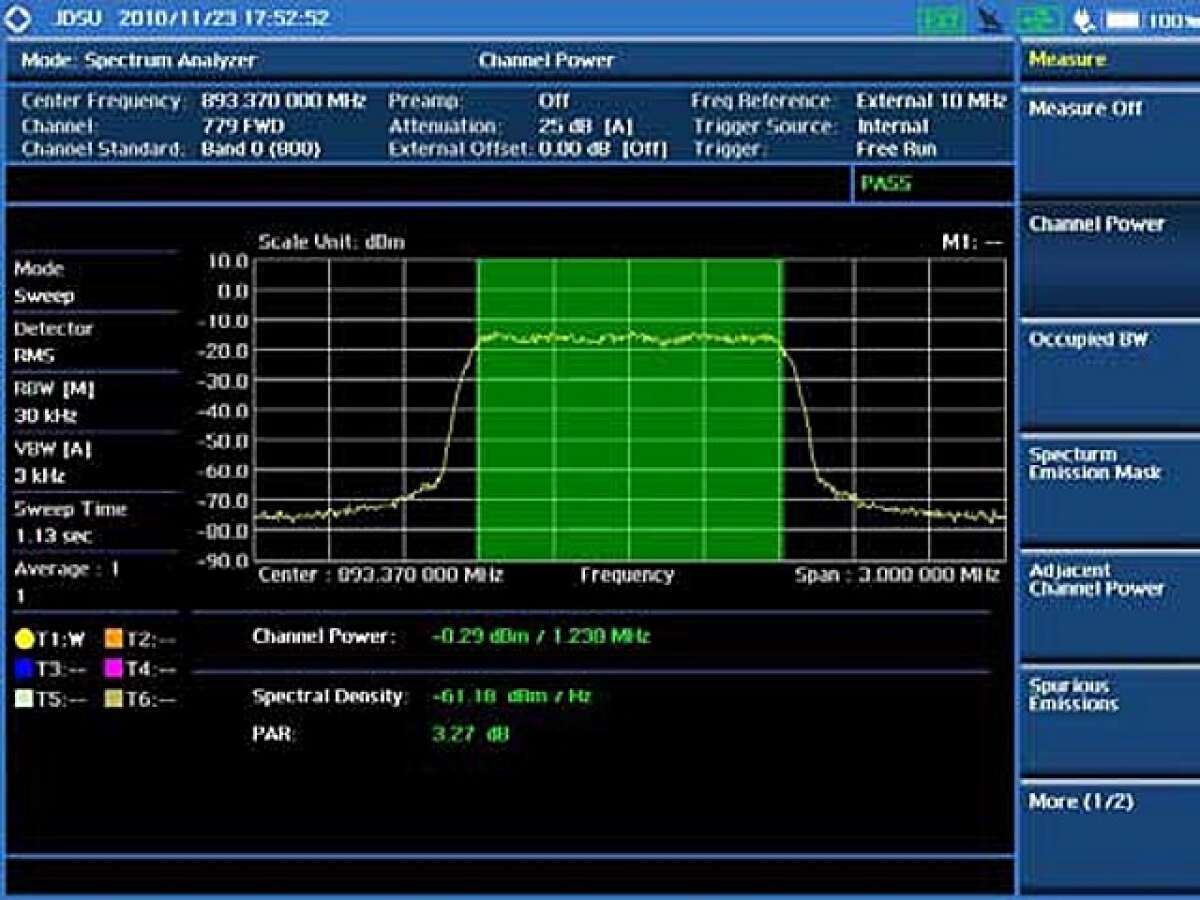

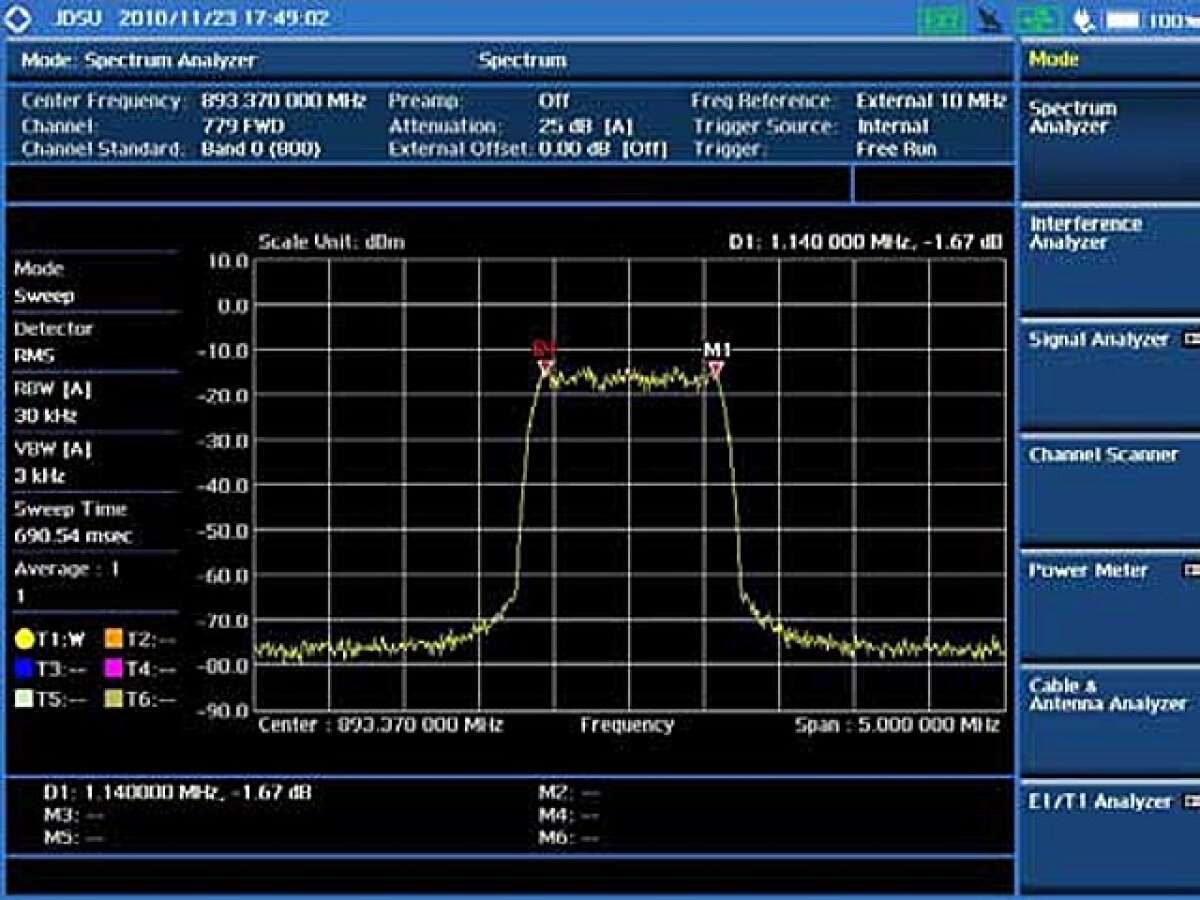

Мощность канала, скриншот

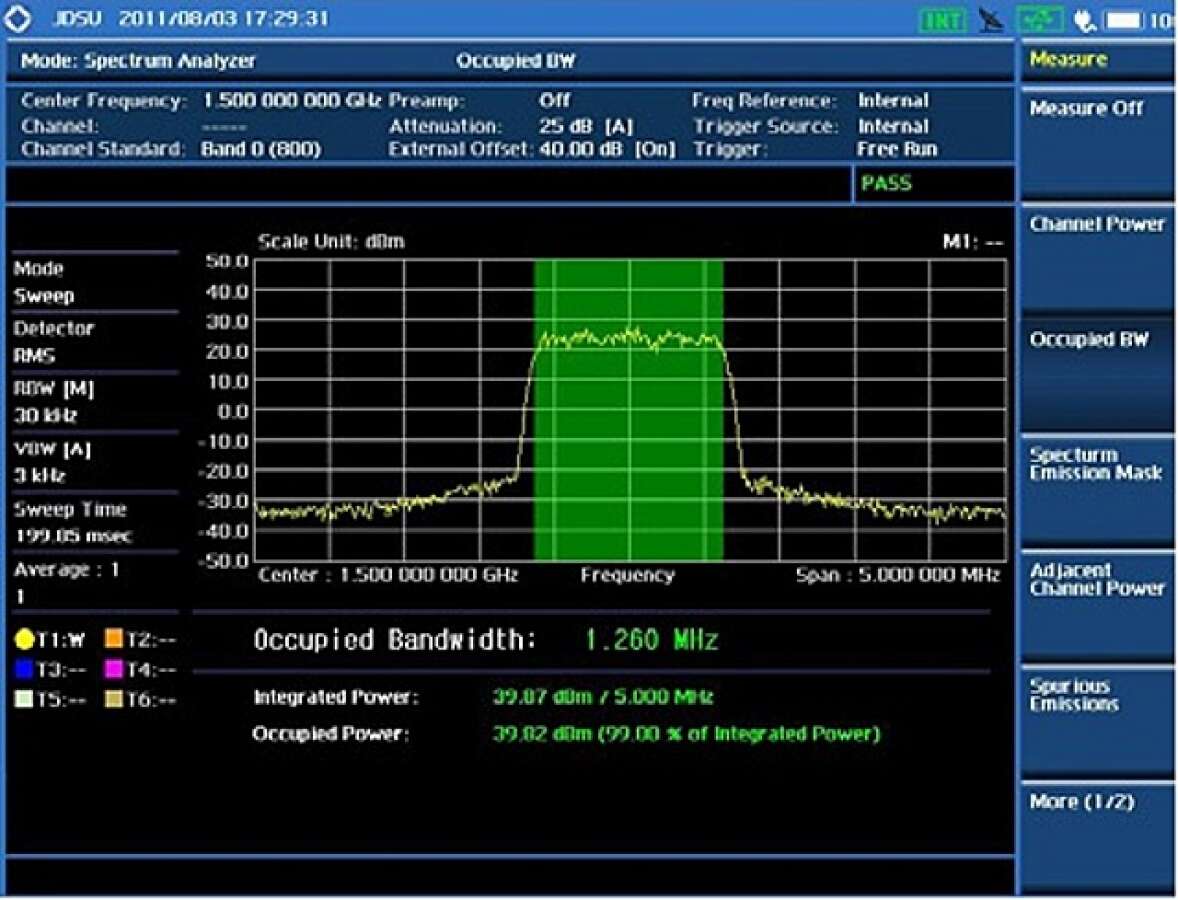

Занимаемая полоса, скриншот
Сканер канала, скриншот
Спектральная маска, скриншот

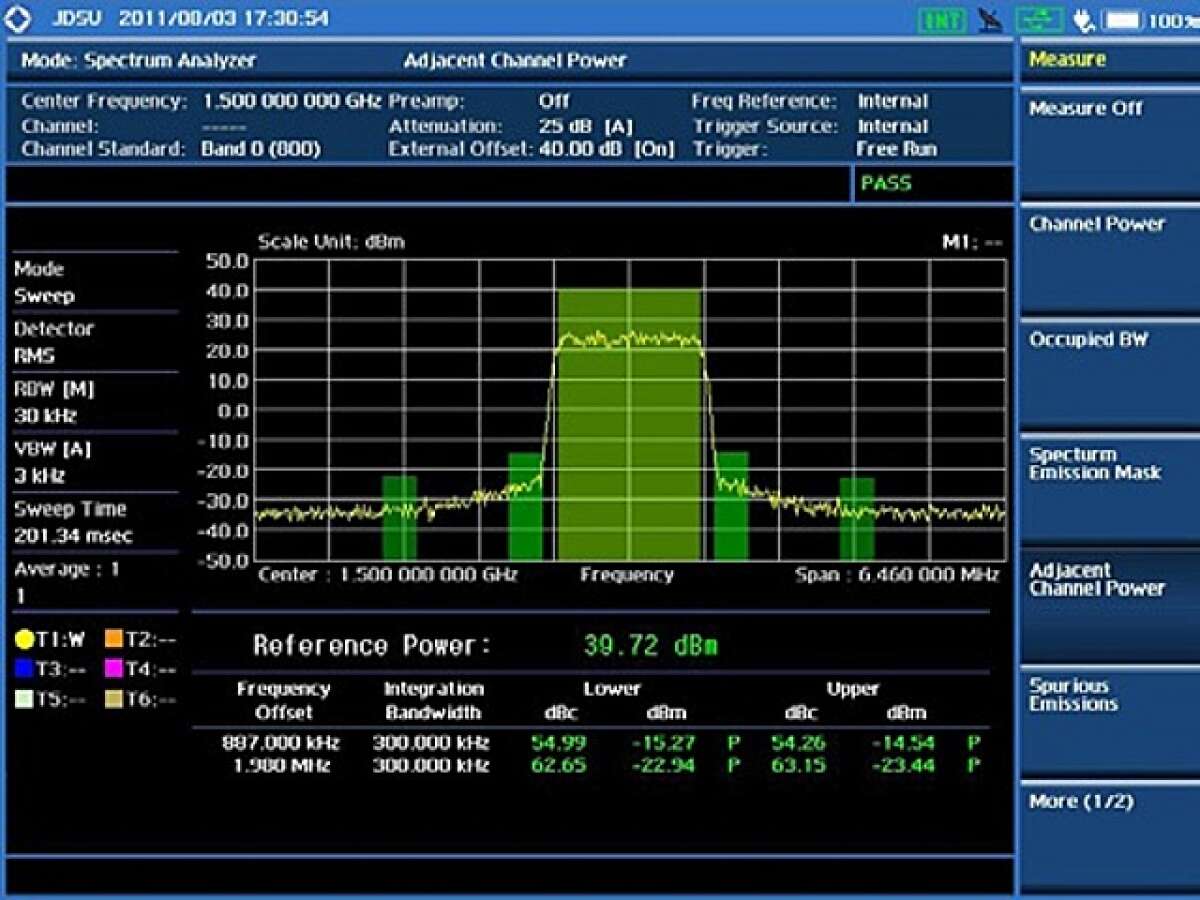

Мощность соседнего канала (ACP), скриншот

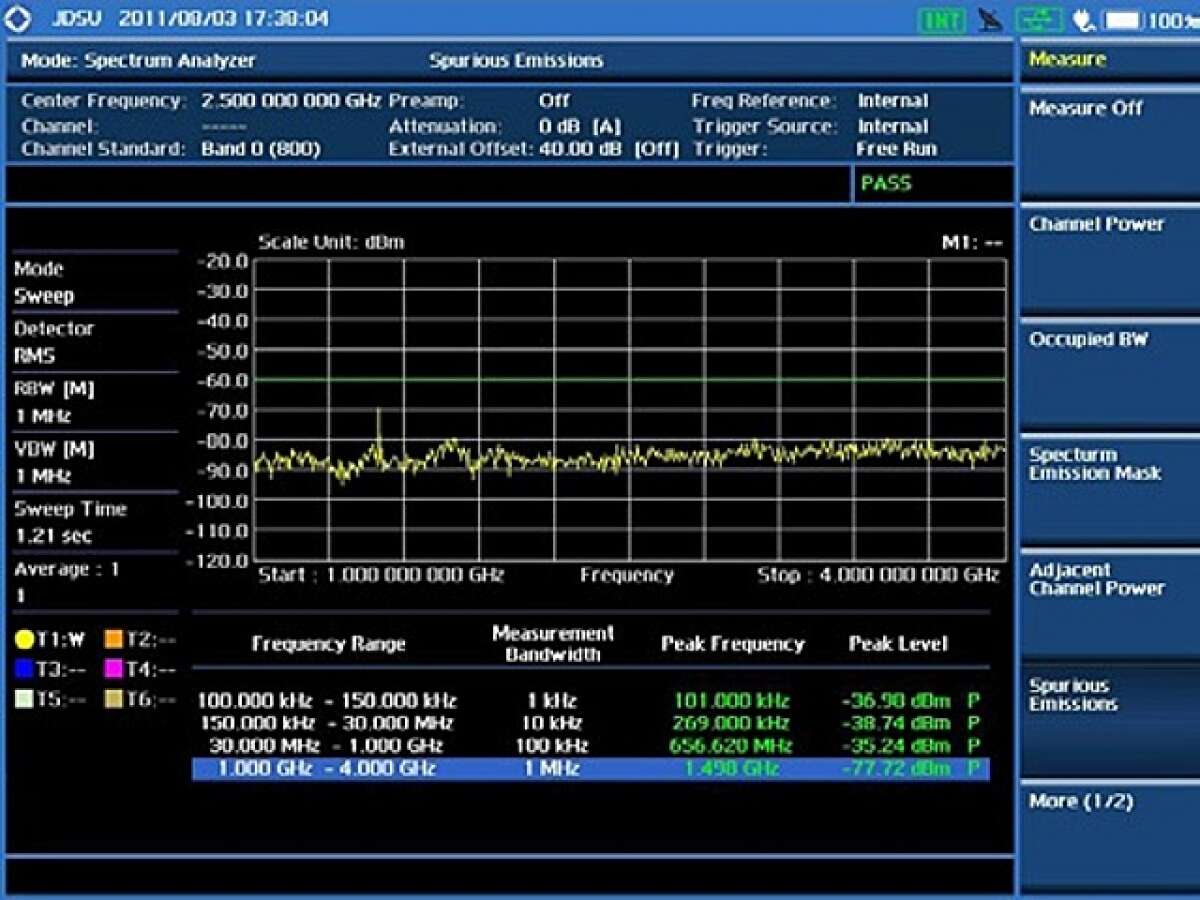

Измерение побочного излучения, скриншот
Напряженность поля
Демодуляция AM/FM

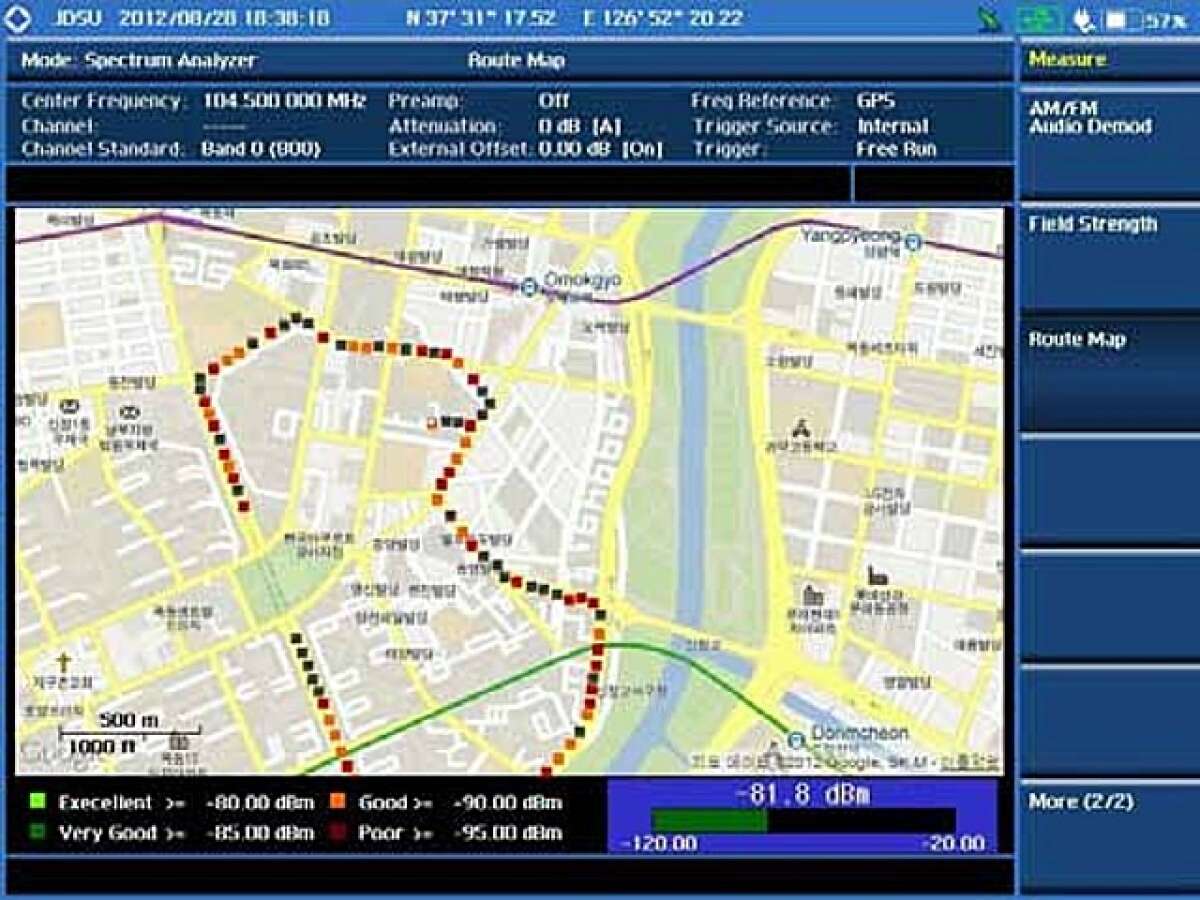

Cоставление карты покрытия РЧ сигнала (в условиях внутри помещения и на открытом воздухе с привязкой к GPS в реальном времени прямо на план или карту). Скриншот
Обнаружение пассивной интермодуляции в
восходящем канале, скриншот
Вывод двух спектрограмм на один экран, скриншот

Скачать технические характеристики

Анализатор АФУ

Частотный диапазон: 5МГц – 6ГГц

Анализатор АФУ VIAVI JD785A предназначен для проверки фидерных линий, антенн, активных и пассивных РЧ компонентов БС, диагностика и проверка работоспособности которых играет ключевую роль в успешном запуске и функционировании сети.

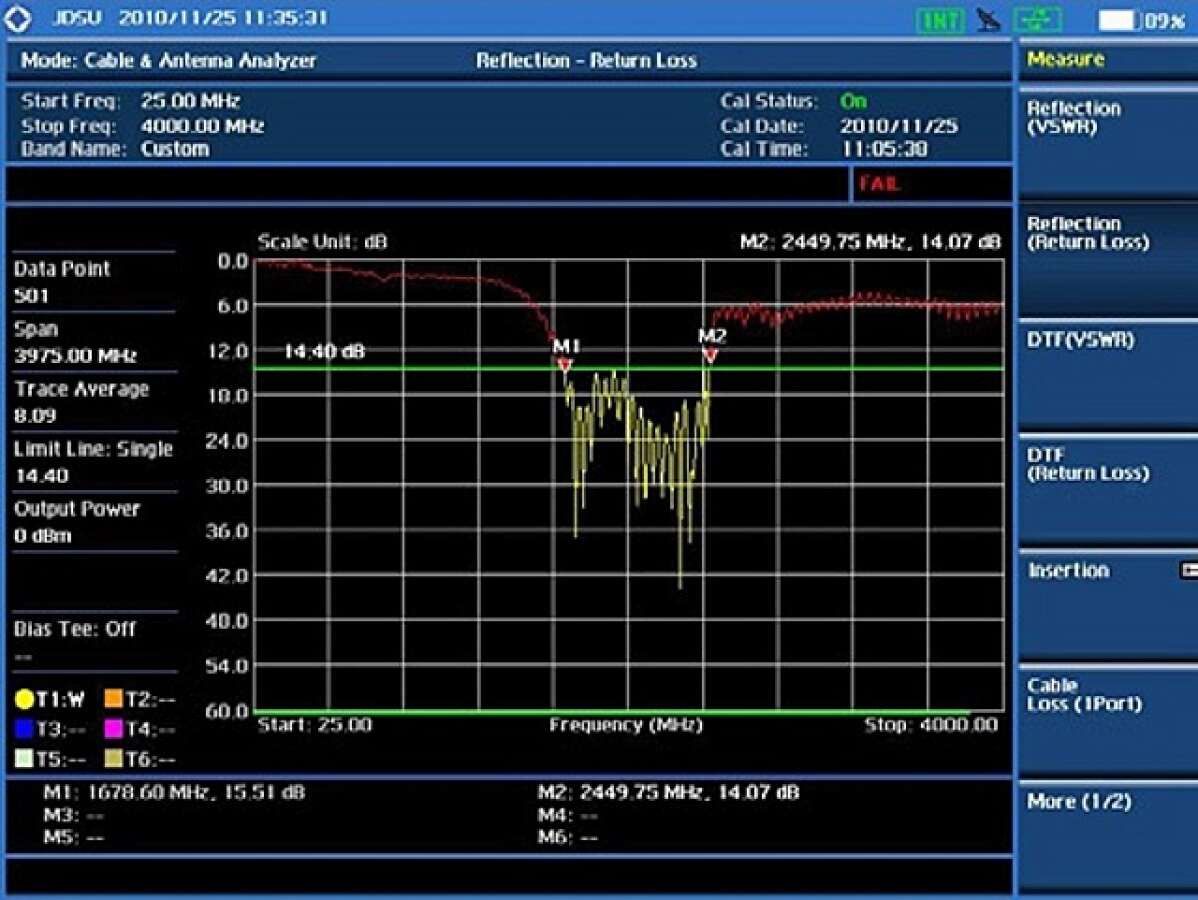

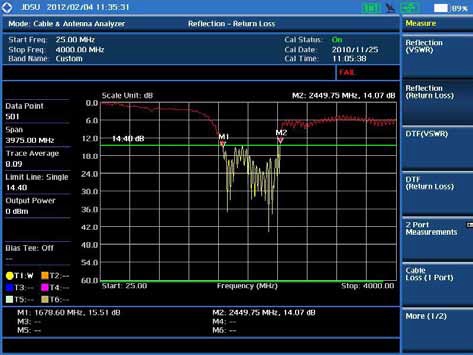

Измерение обратных потерь: от 0 до 60 дБ, скриншот
Измерение КСВН (VSWR): 1 - 65

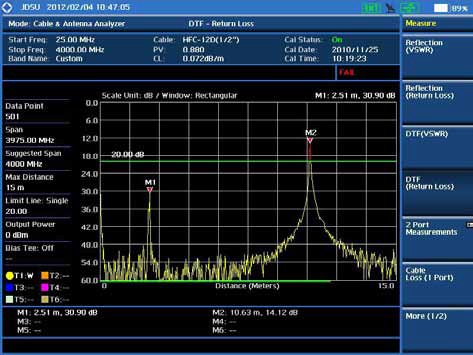

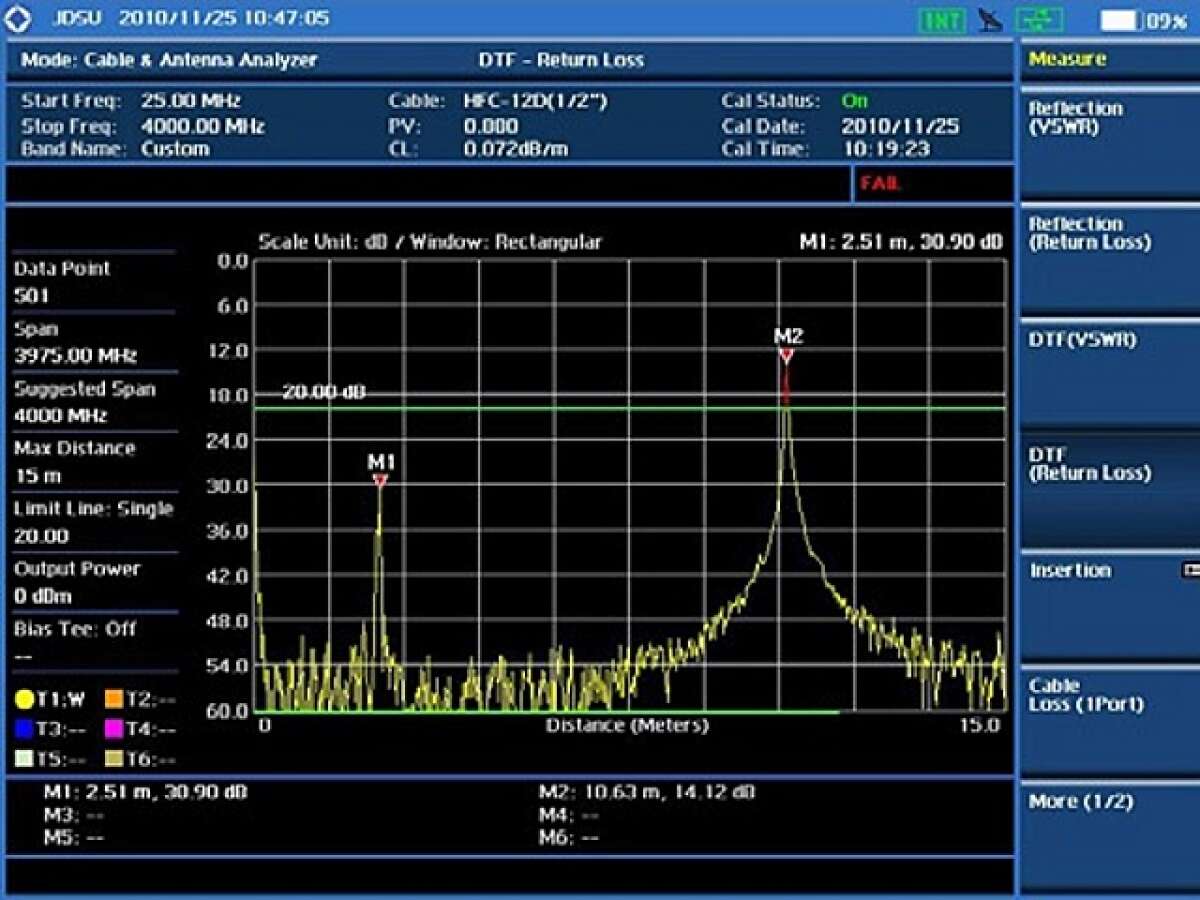

Измерение расстояния до неоднородности (DTF): до 1500м, скриншот

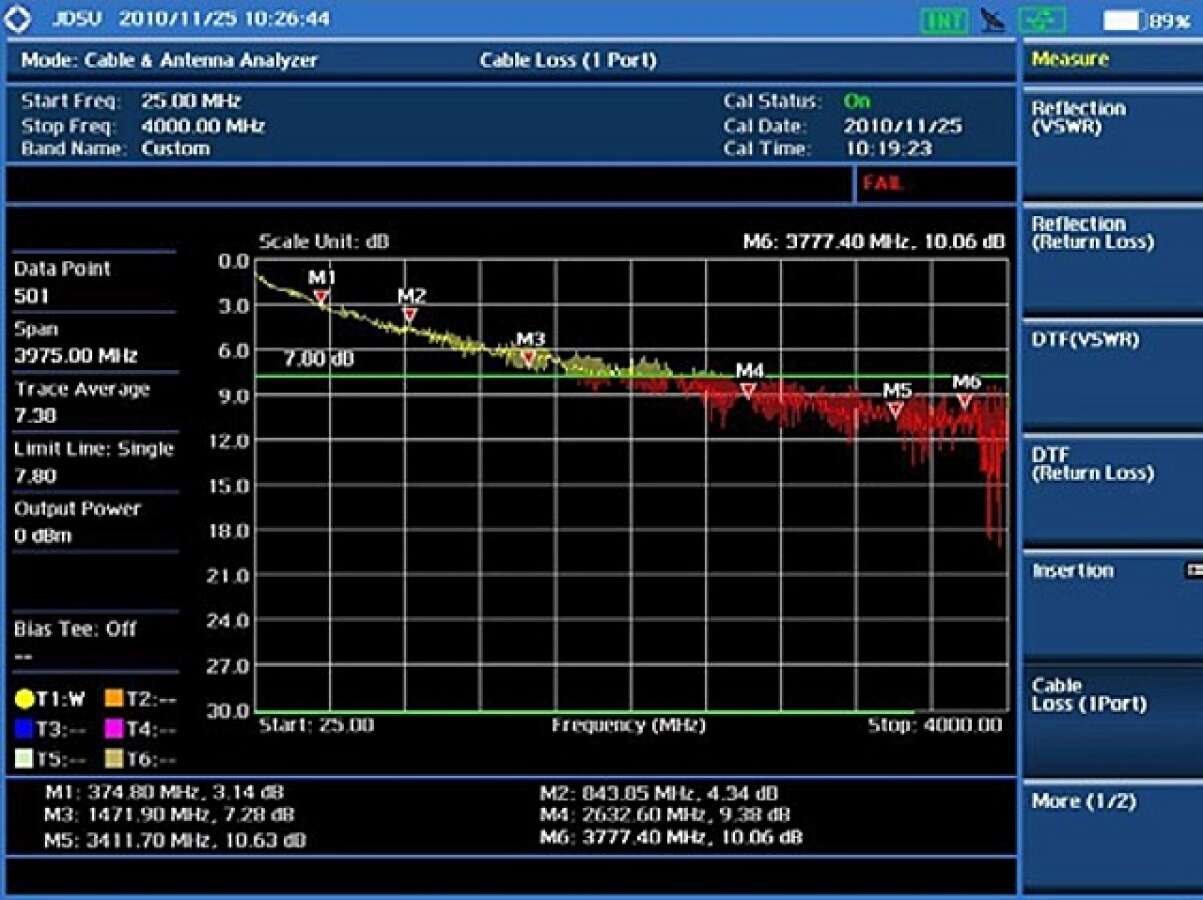

Определение потерь в кабеле: от 0 до 30 дБ, скриншот

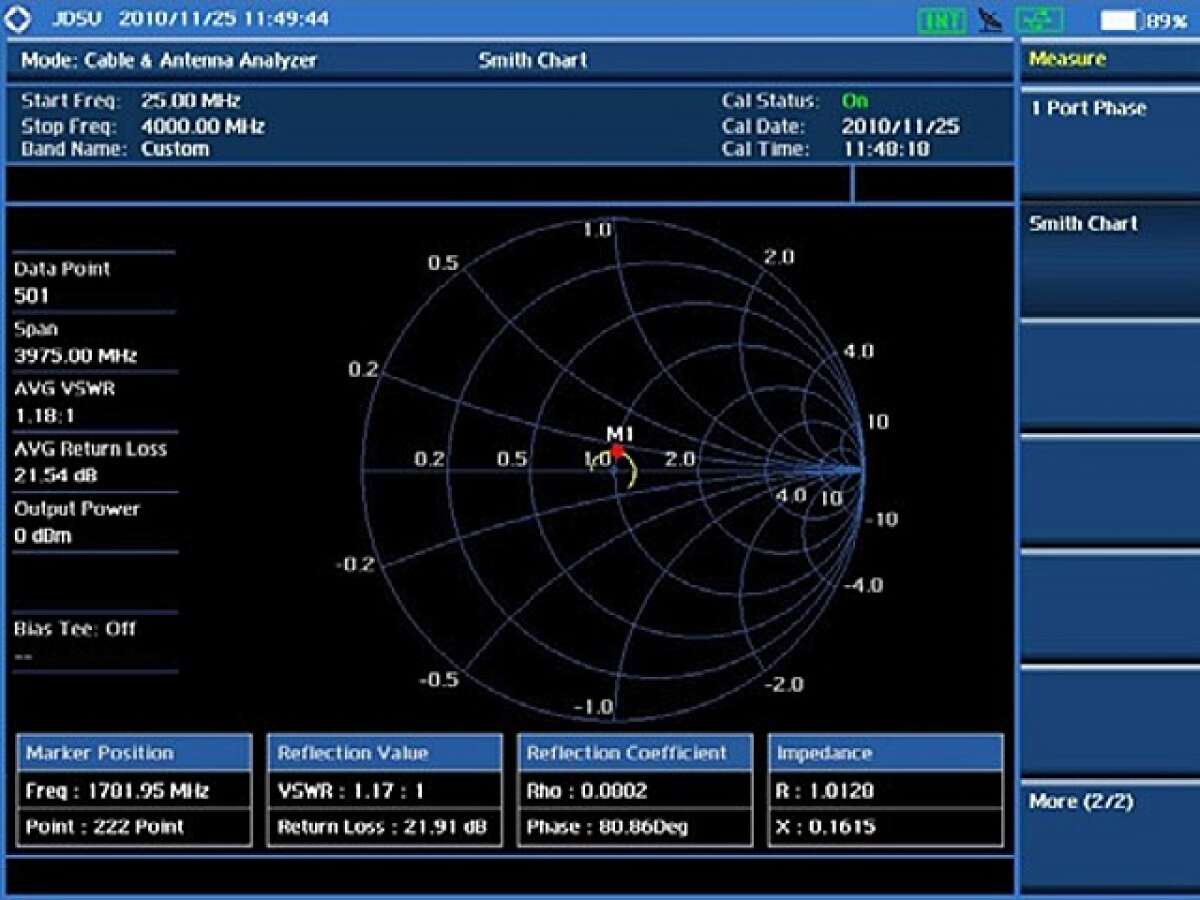

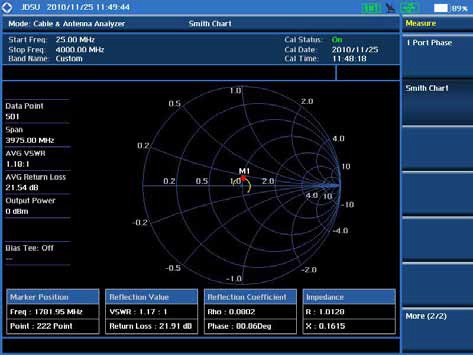

Построение диаграмм Смита для отображение импеданса кабеля и антенной системы с разрешением при построении 0,01, скриншот

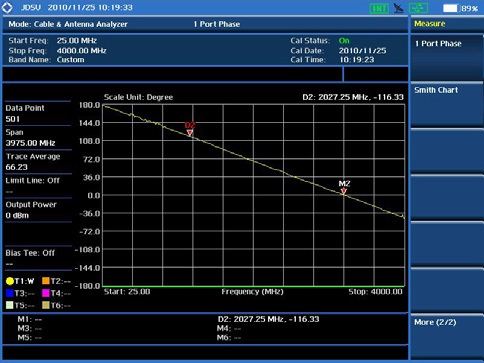

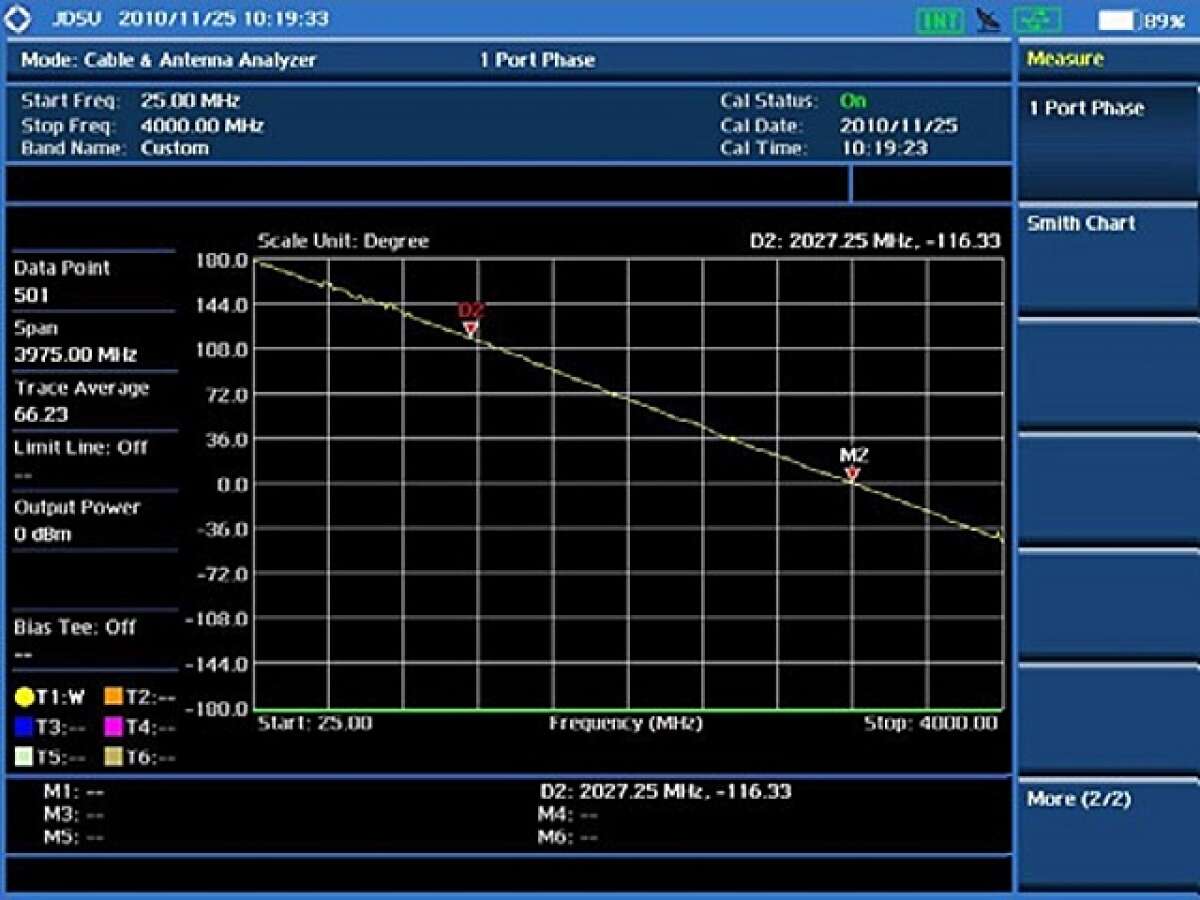

Измерение фазы: от -180° до +180°, скриншот

ВНИМАНИЕ! Для корректной работы анализатора АФУ необходимо заказать калибровочный набор!

Измеритель мощности

Частотный диапазон: 10МГц – 6ГГц

Измерение РЧ мощности в JD785A основано на результатах измерения спектра. Измеритель мощности включает критерий «Годен/Негоден» (Pass/Fail) с установкой индикации верхнего и нижнего пределов.

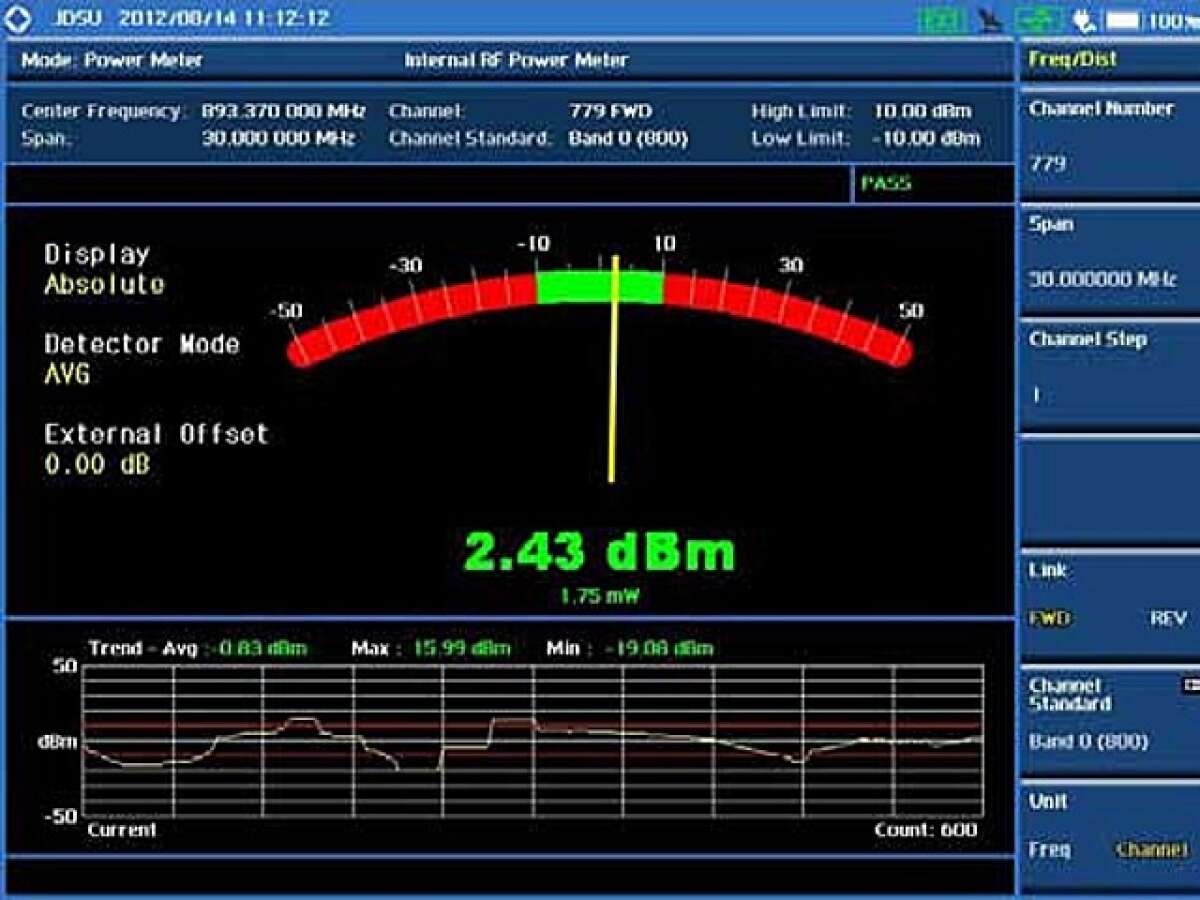

Внутреннее измерение: от -120 до +25 дБм. Основано на результатах измерения спектра с оптимальной полосой обзора. Скриншот.

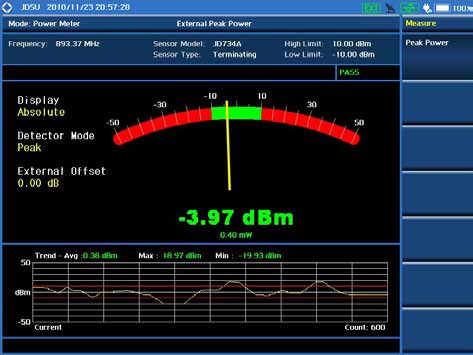

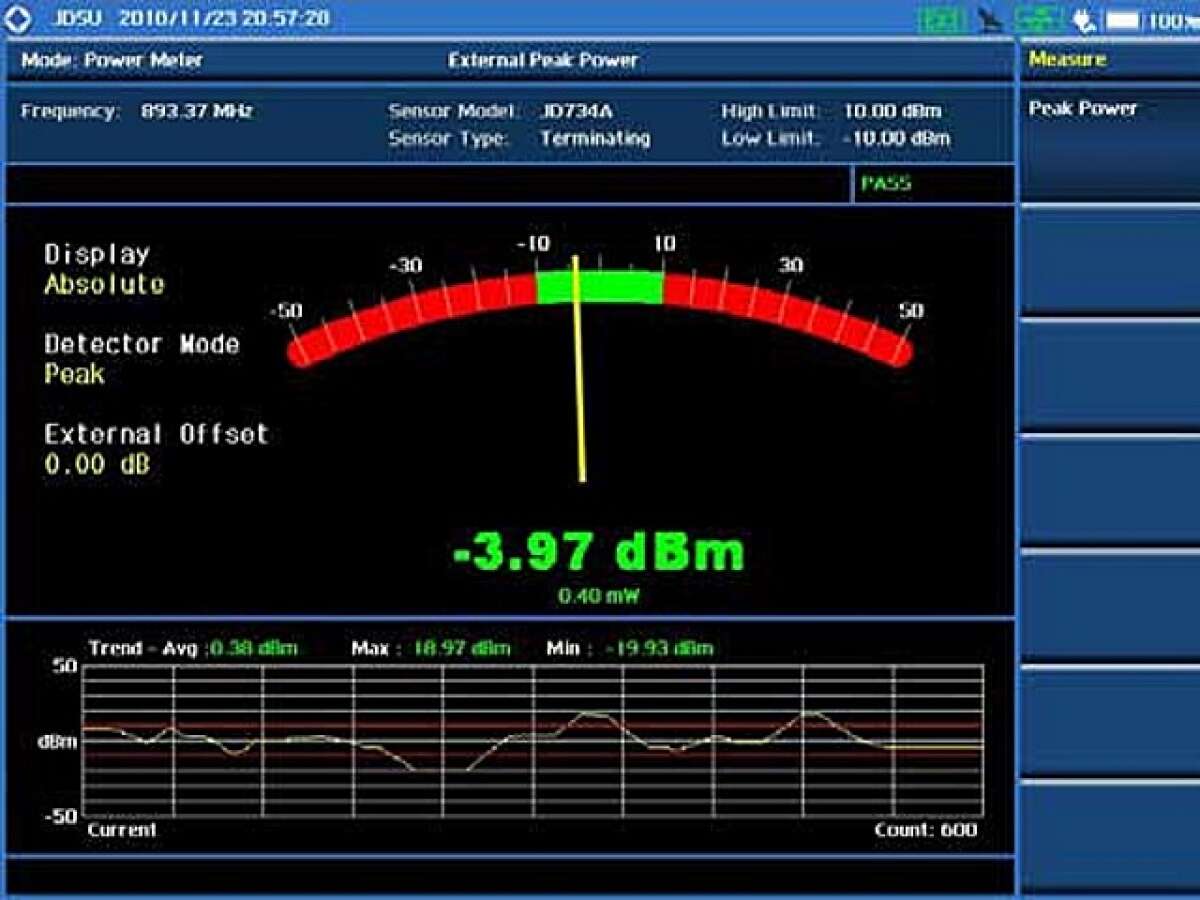

Внешнее измерение. Прибор измеряет мощность на выходе РЧ устройств с использованием внешних датчиков мощности серии JD730. Применяются два типа датчиков. Направленный датчик применя-ется для измерения в процессе эксплуатации. Оконечный датчик мощности применяется для измерения с выводом из эксплуатации. Скриншот.

JD785A также способен измерять оптическую мощность. Для этого к прибору подключается внешний оптический измеритель мощности MP-60A или MP-80A.

Основные опции VIAVI JD785A

JD785A001

Опция 2го порта для измерения передачи (требует JD78050507)

2–х портовое векторное измерение

Векторное измерение используется для выполнения быстрых и точных измерений в динамическом диапазоне 80 дБ. Опция также обеспечивает измерение изоляции антенны. Возможность определения параметра фазы S21.

2 – портовое скалярное измерение

Опция используется для измерения полной характеристики испытуемого устройства в динамическом диапазоне выше 100 дБ.

JD785A002

Делитель питания (Bais Tee) (требует JD785A001)

Опция делителя питания позволяет выбирать напряжение от 12В до 32В.

JD785A003

Генерация непрерывного CW сигнала

Позволяет генерировать РЧ сигнал на разных уровнях мощности.

JD785A004

Анализатор E1 (требует JD-G710050317 или 318/319)

Система Е-потоков постоянно выделяет ресурсы для голосовых вызовов во время их полной продолжительности. Это обеспечивает высокое качество вызова, т.к. передача идет с одинаковой короткой задержкой и пропускной способностью все время. Анализатор Е1 позволяет тестировать ошибки цифровой передачи E1. Режимы работы: мониторинг, терминирующее устройство, режим моста. Тестирование BERT (PCM31 только).

JD785A010

Скриншот

GPS приемник

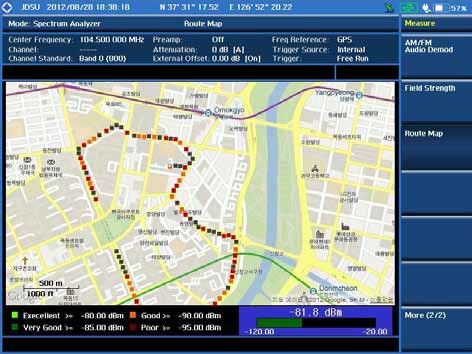

Анализаторы серии JD740A обеспечивают составление карты трассы в условиях внутри помещения и на открытом воздухе, позволяя собирать данные, прослеживать принимаемые сигналы и наносить покрытие РЧ сигнала в реальном времени прямо на план или карту. Для наружных измерений с нанесением координат необходим GPS приемник.

JD785A011

Скриншот

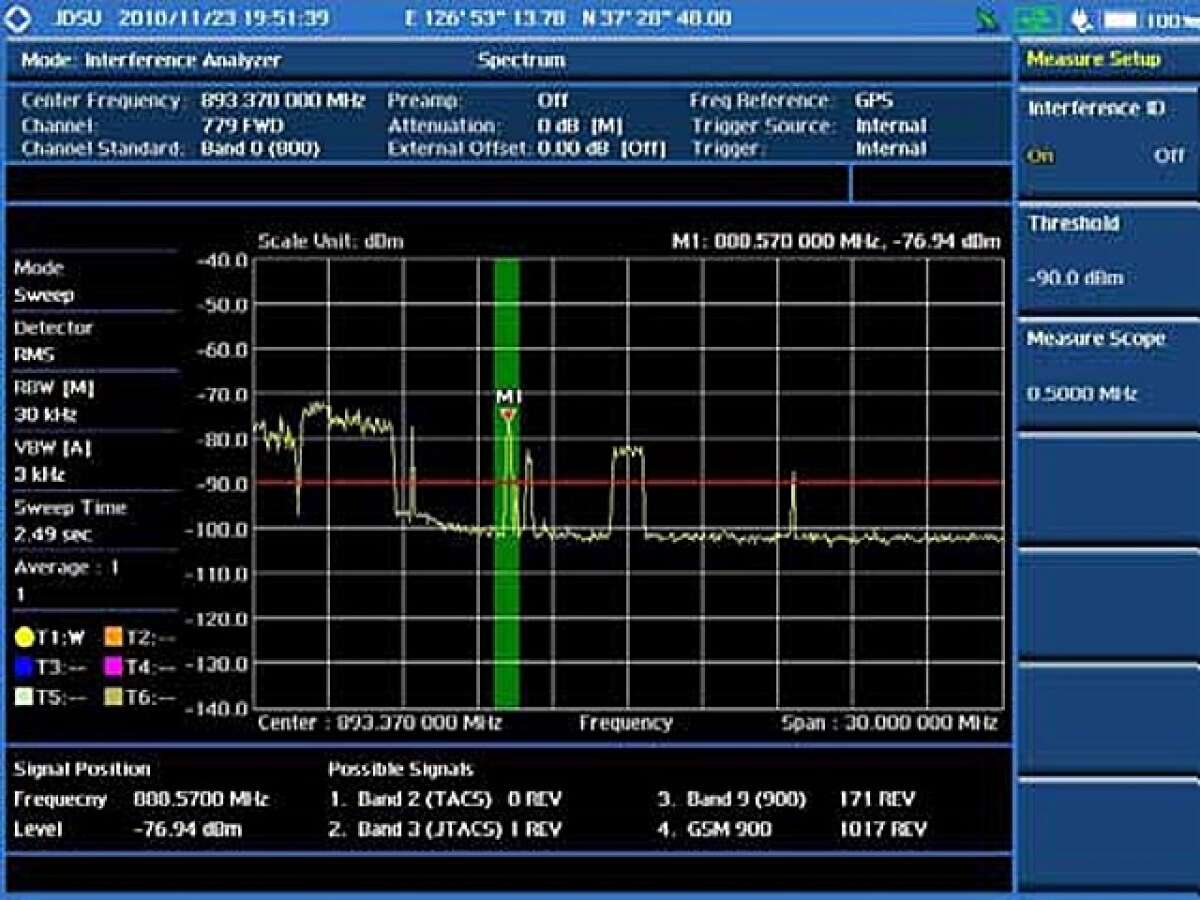

Анализатор интерференции (требует тестовый кабель, рекомендуется опция 10)

Применяется для мониторинга, идентификации и локализации интерференции с использованием спектрограммы и индикатора напряженности полученного сигнала (RSSI). Обнаружение интерференции сопровождается воспроизведением спектра, отображением ID интерференции, AM/FM аудио демодуляцией и звуковой сигнализацией.

Локализация источника сигнала интерференции может быть выполнена с географической точностью благодаря встроенному приемнику GPS.

JD785A012

Скриншот

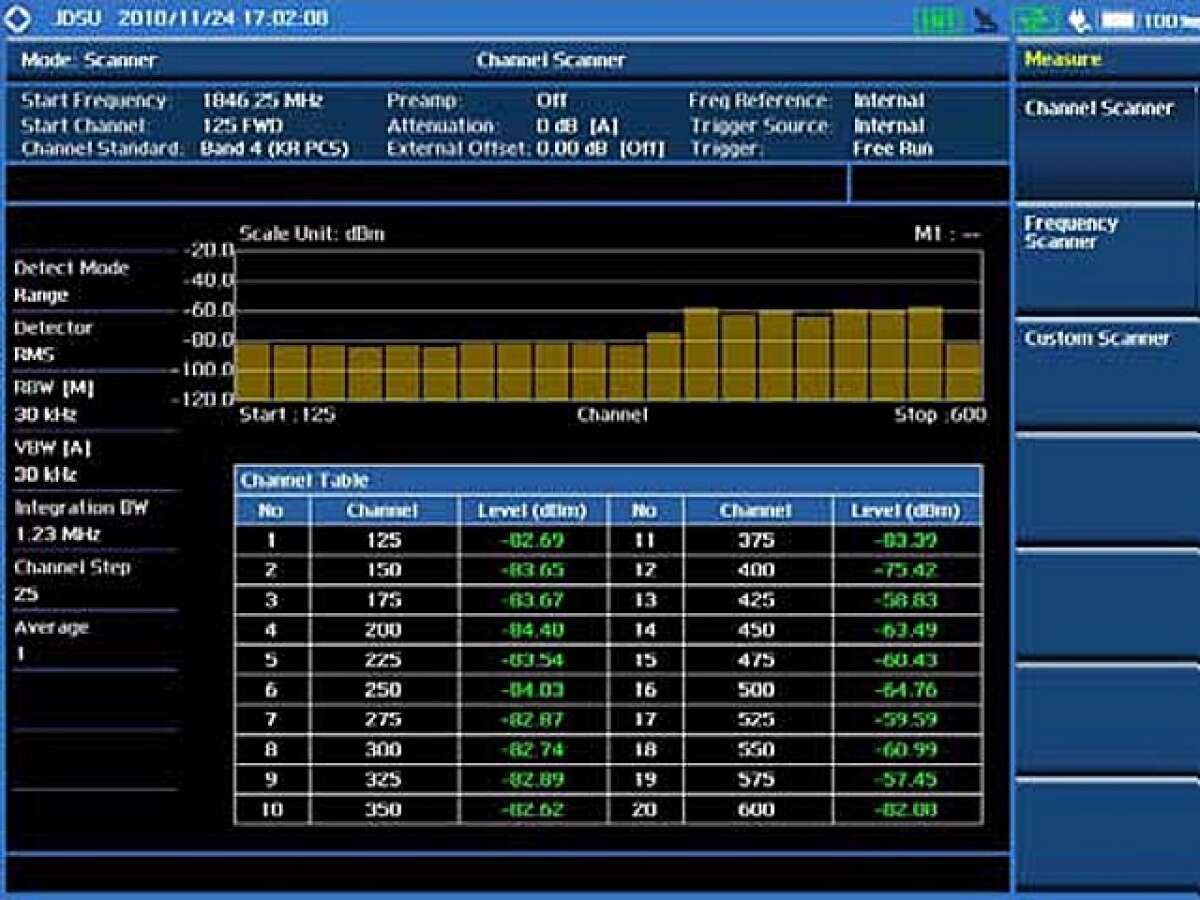

Сканер каналов

Сканер каналов – приемник, который автоматически сканирует дискретные частоты или многоканальные системы, фиксируя найденный сигнал в канале, и продолжает сканирование, если сигнал на частоте молчит.

Сканер каналов измеряет до 20 каналов в сетях GSM, CDMA или WCDMA. Используя существующие или назначенные параметры, можно легко проверить множество каналов с непригодным уровнем мощности.

Режимы работы: сканер каналов, сканер частот, сканер пользователя (каналов или частот).

JD785A013

Скриншот

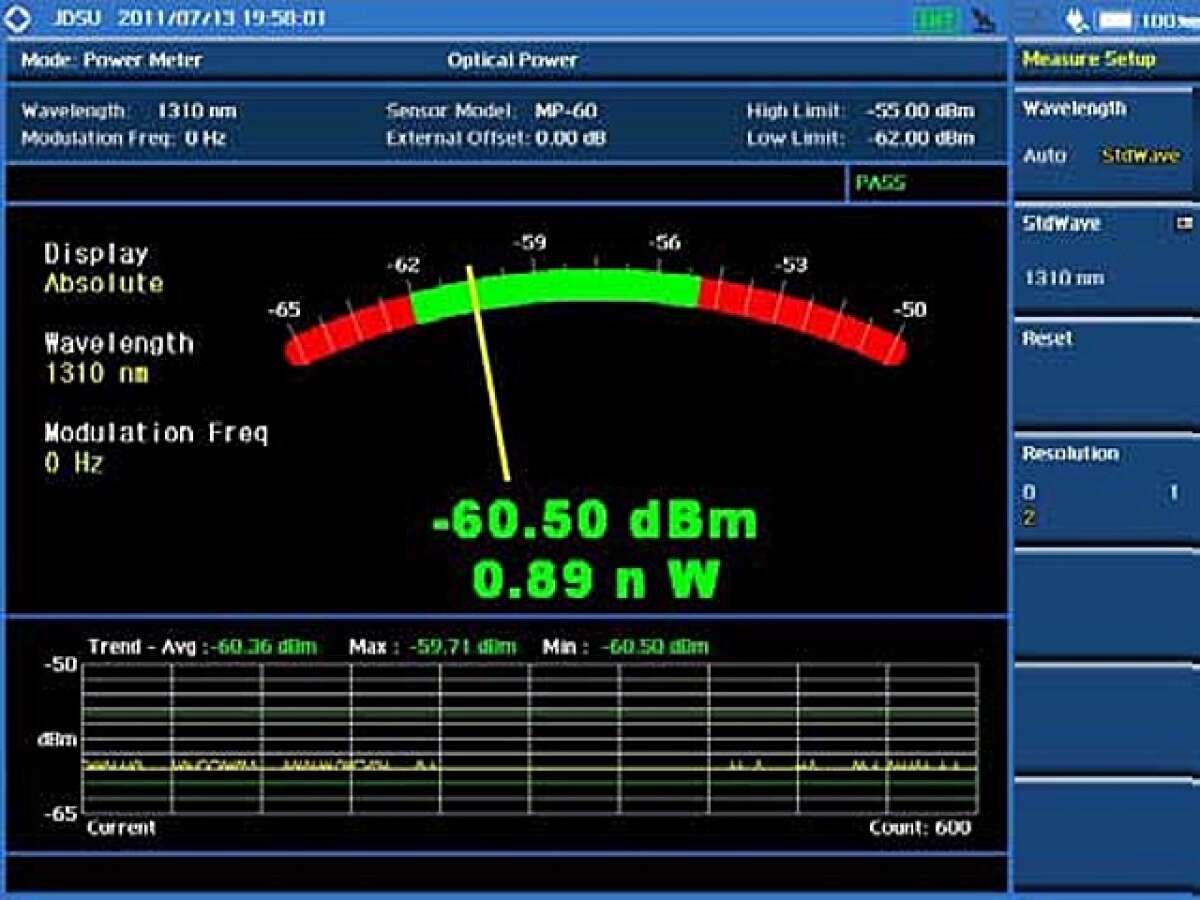

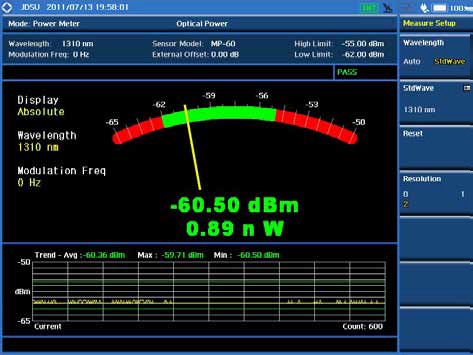

Оптический измеритель мощности (требует MP-60 или MP-80)

Обеспечивает измерение оптической мощности, подаваемой на базовую станцию со стороны опорной сети.

JD785A022

Анализатор сигнала GSM/GPRS/EDGE

Позволяет проверить совместимость БС стандарту 3GPP TS 51.021 Спецификации оборудования систем базовых станций (BSS): Радио аспекты V8.9.0 (2003-06) и проанализировать производительность системы GSM/EDGE.

Функционал:

Анализ спектра
Анализ РЧ сигналов:

- Сканер канала

- Занимаемая полоса

- Спектральная маска

- Паразитное излучение

Зависимость мощности от времени: Слот, Фрейм
Анализ модуляции: Созвездие
Автоматические измерения

JD785A020

Анализатор сигнала CDMA2000

Анализатор сигналов CDMA используется для тестирования передатчиков CDMA, включая сигналы cdmaOne и CDMA2000 для проверки совместимости базовых станций со стандартами. Прибор автоматически выполняет стандартные измерения, используя методы и ограничения определенные в стандартах.

Функционал:

Анализ спектра
Анализ РЧ сигналов:

- Сканер канала

- Занимаемая полоса

- Спектральная маска

- Мощность соседнего канала (ACP)

- Паразитное излучение

Анализ модуляции:

- Созвездие

- Мощность кодовой области (CDP)

- Кодограмма

- Индикатор напряженности полученного кода (RCSI)

- Таблица CDP

Автоматические измерения
Статистика мощности CCDF

JD785A021

Анализатор сигнала EVDO (требует опцию 20)

Анализатор сигналов EVDO выполняет анализ спектра, измерение мощности, анализ модуляции для проверки производительности передатчика EVDO систем. Опция выполняет тестирование на соответствие стандартам:

3GPP2 C.S0024-B. Спецификация CDMA2000 по высокоскоростной передачи пакетных данных радио-интерфейса.
3GPP2 C.S0032-B. Рекомендуемые минимальные эксплуатационные требования к высокоскоростной сети доступа CDMA2000

Функционал:

Анализ спектра
Анализ РЧ сигналов:

- Сканер канала

- Занимаемая полоса

- Спектральная маска

- Мощность соседнего канала (ACP)

- Паразитное излучение

Зависимость мощности от времени (свободный слот и активный слот)
Анализ модуляции:

- Созвездие

- Мощность кодовой области (CDP)

- MAC кодограмма

- Индикатор напряженности полученного кода (RCSI)

- Таблица CDP

Автоматические измерения
Статистика мощности CCDF

JD785A025

Анализатор сигнала TD-SCDMA

Позволяет тестировать системы TD-SCDMA/HSDPA. TD-SCDMA - стандарт мобильных сетей третьего поколения, используемый в Китае.

JD785A024

JD785A023

Анализатор сигнала HSDPA (требует опцию 23)

Анализатор сигнала WCDMA/HSPA+

Используется для тестирования WCDMA передатчиков, включая HSDPA сигналы, с целью проверки совместимости БС стандартам:

3GPP TS 25.104 Радиопередача и прием БС
3GPP TS 25.141 Испытание БС на соответствие
3GPP TS 25.211 Физический канал и отображение транспортных каналов в физических каналах
3GPP TS 25.212 Мультиплексирование и канальное кодирование
3GPP TS 25.213 Расширение и модуляция

Детальный анализ результатов позволяет проанализировать производительность WCDMA и HSDPA сетей.

Функционал:

Анализ спектра
Анализ РЧ сигналов:

- Сканер канала

- Занимаемая полоса

- Спектральная маска

- Утечка мощности соседнего канала (ACLR)

- Multi-ACLR

- Паразитное излучение

Анализ модуляции:

- Созвездие

- Мощность кодовой области (CDP)

- Кодограмма

- Индикатор напряженности полученного кода (RCSI)

- Таблица CDP

Автоматические измерения
Статистика мощности CCDF

JD785A028

JD785A029

Анализатор сигнала LTE-FDD

Анализатор сигнала LTE - TDD

Позволяют анализировать производительность и надлежащую работу передатчиков LTE-FDD и LTE-TDD систем посредством выполнения измерения мощности, измерения и спектра и анализа модуляции сигнала. После замера параметров пользователю предоставляется возможность специализированного анализа LTE сигнала. Опция проверяет LTE сеть на соответствие стандартам по критерию Прошел/Не прошел:

3GPP TS 36.104. Развитие универсального наземного радио-доступа (E-UTRA), радиопередачи и приема базовой станции (BS)
3GPP TS 36.141. Развитие универсального наземного радио-доступа (E-UTRA), тестирование базовой станции на соответствие
3GPP TS 36.211. Развитие универсального наземного радио-доступа (E-UTRA), физические каналы и модуляция
3GPP TS 36.212. Развитие универсального наземного радио-доступа (E-UTRA), мультиплексирование и кодирование каналов
3GPP TS 36.213 V8.2.0. Развитие универсального наземного радио-доступа (E-UTRA), процедуры физического уровня

Функционал:

Анализ спектра
Анализ РЧ сигналов:

- Сканер канала

- Занимаемая полоса

- Спектральная маска

- Утечка мощности соседнего канала (ACLR)

- Multi-ACLR

- Паразитное излучение

Зависимость мощности от времени (слот, фрейм)
Анализ модуляции:

- Созвездие

- Канал передачи данных

- Канал управления

- Подкадр

- Кадр

- Ошибка синхронизации по времени

- Карта распределения данных

Автоматические измерения

- Тест на соответствие

- Тест на техобслуживание

- Тест на характеристики сигнала

Статистика мощности CCDF

JD785A026

Анализатор сигнала Mobile WiMAX

Позволяют анализировать производительность и надлежащую работу передатчиков WIMAX сетей посредством выполнения измерения мощности, измерения и спектра и анализа модуляции сигнала. После замера параметров пользователю предоставляется возможность специализированного анализа WIMAX сигнала. Опция проверяет WIMAX сеть на соответствие стандартам по критерию Прошел/Не прошел:

IEEE 802.16e-2005
WiBro (Korean Mobile WiMAX OFDMA Service)

Функционал:

Анализ спектра
Анализ РЧ сигналов:

- Мощность канала

- Занимаемая полоса

- Спектральная маска

- Паразитное излучение

Зависимость мощности от времени (фрейм)
Анализ модуляции:

- Созвездие

- Спектральная неравномерность

- Зависимость EVM и поднесущей

- Зависимость EVM и символа

Автоматические измерения
Статистика мощности CCDF

Режим OTA (Over The Air) выполняет измерения характеристик базовой станции по радиоэфиру. Опция OTA обеспечивает сканирование канала, сканирование PN, профиль многолучевого распространения, мощность кодовой области, построение карты трассы и т.д. Эта функция особенно полезна для тестирования труднодоступных ячеек или при невозможности физического подключения.

Требует подключение к JD785A Omni или направленной РЧ антенны и GPS антенны.

JD785A042

Анализатор OTA GSM/GPRS/EDGE (требует опцию 10)

Сканер каналов
Сканер частоты
Профиль многолучевого распространения
Анализатор модуляции

JD785A040

Анализатор OTA CDMA2000 (требует опцию 10)

Сканер каналов
PN сканер
Профиль многолучевого распространения
Мощность кодовой области
Карта трассы

JD785A041

Анализатор OTA EVDO (требует опцию 10)

Сканер каналов
PN сканер
Профиль многолучевого распространения
Мощность кодовой области
Карта трассы

JD785A045

JD785A043

Анализатор OTA TD-SCDMA (требует опцию 10)

Анализатор OTA WCDMA/HSDPA (требует опцию 10)

Сканер каналов
Сканер шифрования
Профиль многолучевого распространения
Мощность кодовой области
Карта трассы

JD785A048

JD785A049

Анализатор OTA LTE - FDD (требует опцию 10)

Анализатор OTA LTE - TDD (требует опцию 10)

ID Сканер
Профиль многолучевого распространения
Контрольный канал
Дейтаграмма
Карта трассы

JD785A046

Анализатор OTA Mobile WiMAX (требует опцию 10)

Сканер заголовков
Профиль многолучевого распространения
Карта трассы

Аксессуары VIAVI JD785A

Стандартные аксессуары

JD-G710550322	AC/DC адаптер питания для VIAVI JD785A
JD-G710550335	Кросс LAN кабель (1.5 м)
JD-GC73050515	USB A - B кабель (1.8 м)
JD-GC72450518	1 Гбайт USB запоминающее устройство
JD-G710550325	Аккумулатор Lithium Ion
JD-G710550323	Адаптер от автомобильного прикуривателя 12 VCD
JD-G710550324	Внешнее зарядное устройство для аккумуляторов
JD74050341	Мягкая сумка
JD71050342	Жесткий кейс
JD74050343	Рюкзак для транспортировки

Калибровочные наборы

Калибровочный набор необходим для калибровки прибора в режиме анализатора АФУ чтобы компенсировать ошибки, вызванные РЧ кабелем или адаптерами.

Включает нагрузку 50 Ом, эталон «незамкнутый», эталон «короткозамкнутый».

JD72450509	Калибровочный набор для анализаторов GenCom, N(m)-тип Набор Open/Short/Load N(m),40дБ,4ГГц,50Ω
JD72450510	Калибровочный набор для анализаторов GenCom, DIN(m)-тип Набор Open/Short/ Load DIN(m),40дБ,4ГГц,50Ω
JD71050507	Калибровочный набор Dual Port Type-N Open/Short/LoadN(m), 40дБ, 4 ГГц, 50 Ом Два адаптераN(f ) - N(f ), DCдо 4 ГГц, 50 Ом Два 1 м} (3.28 ft) ВЧ тестовых к{абеля, N(m) – N(m), DC до 18 ГГц, 50 Ом
JD71050508	Калибровочный набор Dual Port Type-DIN Open/Short/LoadDIN(m), 40дБB, 4 ГГц,50Ω Два 1 м ВЧ тестовых кабеля, N(m) – N(m), DC до 18 ГГц, 50 Ω АдаптерN(f) - DIN(f), DCдо 4 ГГц, 50 Ω Адаптер N(f) - DIN(m), DC до 4 ГГц, 50 Ω АдаптерDIN(f) - DIN(f), DCдо 4 ГГц, 50 Ω АдаптерDIN(m) - DIN(m),DCдо 4 ГГц, 50 Ω

Адаптеры

G710050571	Адаптер N(m) - DIN(f ), DC до 4 ГГц, 50 Ω
G710050572	Адаптер DIN(m) - DIN(m), DC до 4 ГГц, 50 Ω
G710050573	Адаптер N(m) - SMA(f ), DC до 18 ГГц, 50 Ω
G710050574	Адаптер N(m) -o BNC(f ), DC до 1.5 ГГц, 50 Ω
G710050575	Адаптер N(f ) -N(f ), DC до 4 ГГц, 50 Ω
G710050576	Адаптер N(m) - DIN(m), DC до 4 ГГц, 50 Ω
G710050577	Адаптер N(f ) - DIN(f ), DC до 4 ГГц, 50 Ω
G710050578	Адаптер N(f ) - DIN(m), DC до 4 ГГц, 50 Ω
G710050579	Адаптер DIN(f ) - DIN(f ), DC до 4 ГГц, 50 Ω

РЧ кабели

РЧ кабель необходим для калибровки прибора.

G710050530	РЧ кабель, DC на 18 ГГц, N(m) на N(m), 1м, 50Ом
JD-G710050531	RF кабель N-N до 18 ГГц для анализаторов GenCom, 1,5м
JD-G710050532	RF кабель N-N до 18 ГГц для анализаторов GenCom, 3м

Тестовые кабели E1

G710050317	RJ45 - Y Bantam кабель
G710050318	RJ45 -Y BNC кабель
G710050319	RJ45 - 4 Alligator Clips (крокодилы)

Датчики мощности

JD731A	Направленный дачик (пиковая и средняя мощность) Частота: 300 МГц - 3.8 Ггц Мощность: средняя 0.15 -150 Вт, пиковая 4 - 400 Вт
JD733A	Направленный дачик (пиковая и средняя мощность) Частота: 150 МГц - 3.5 ГГц Мощность: Средняя/Пиковая 0.1 - 50 Вт
JD732A	Оконечный датчик (средняя мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм
JD734A	Оконечный датчик (пиковая мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм
JD736A	Оконечный датчик (пиковая и средняя мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм

Датчики оптической мощности

JD-MP-60A	USB измеритель мощности MP-60 (2.5&1.5мм) Диапазон длин волн: 780 - 1650 нм 1300, 1310, 1490, 1550 нм: –50 - +10 дБм 850 нм: –45 - +10 дБм
JD-MP-80A	USB измеритель мощности MP-80 (2.5&1.5мм) Диапазон длин волн: 780 - 1650 нм 1300, 1310, 1490, 1550 нм: –50 - +10 дБм 850 нм: –45 - +10 дБм

Yaggi Антенны

G700050364	RF Yaggi Антенна 806 МГц - 896 МГц
G700050365	RF Yaggi Антенна 866 МГц - 960 МГц
G700050363	RF Yaggi Антенна 1750 МГц - 2390 Мгц

Omni Антенны

G700050351	RF omni antenna Type-N(m), 400 MHz to 450 MHz
G700050352	RF omni antenna Type-N(m), 450 MHz to 500 MHz
G700050353	RF omni antenna Type-N(m), 806 MHz to 896 MHz
G700050354	RF omni antenna Type-N(m), 870 MHz to 960 MHz
G700050355	RF omni antenna Type-N(m), 1710 MHz to 2170 MHz
G700050356	RF omni antenna Type-N(m), 720 MHz to 800 MHz
G700050357	RF omni antenna Type-N(m), 2300 MHz to 2700 MHz

Скачать инструкцию

Инструкция
