ПЛАНАР ИТ-09СPS - анализатор сигналов DVB-C

Артикул: PLN-IT-09CPS

Цена: 31 680 ₽

В наличии: 29

Запросить аналоги Скидки

Сумма заказа

Цена

от 0 ₽

31 680 ₽

Вопрос менеджеру

Оплата:

наличный/безналичный расчет, банковские карты.

Доставка:

самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

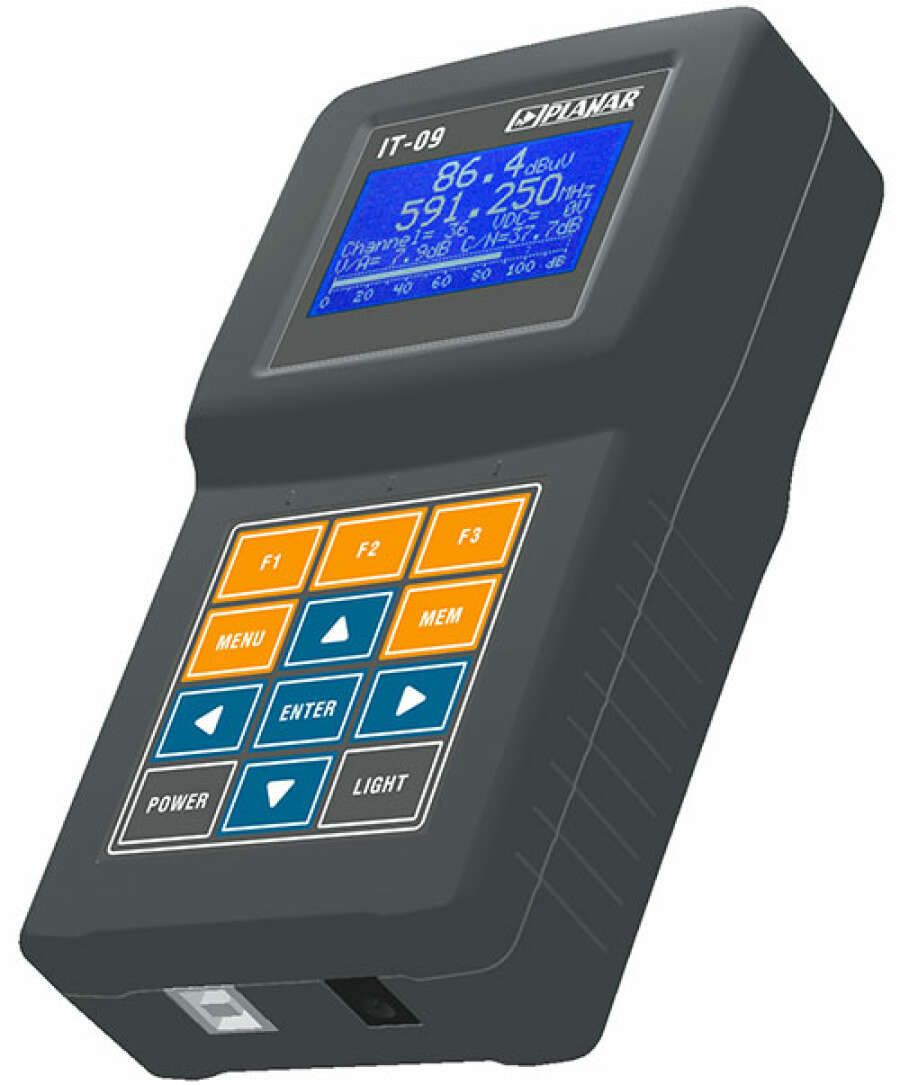

Анализатор сигналов DVB-C ПЛАНАР ИТ-09СPS служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией.

Измеряемые параметры:

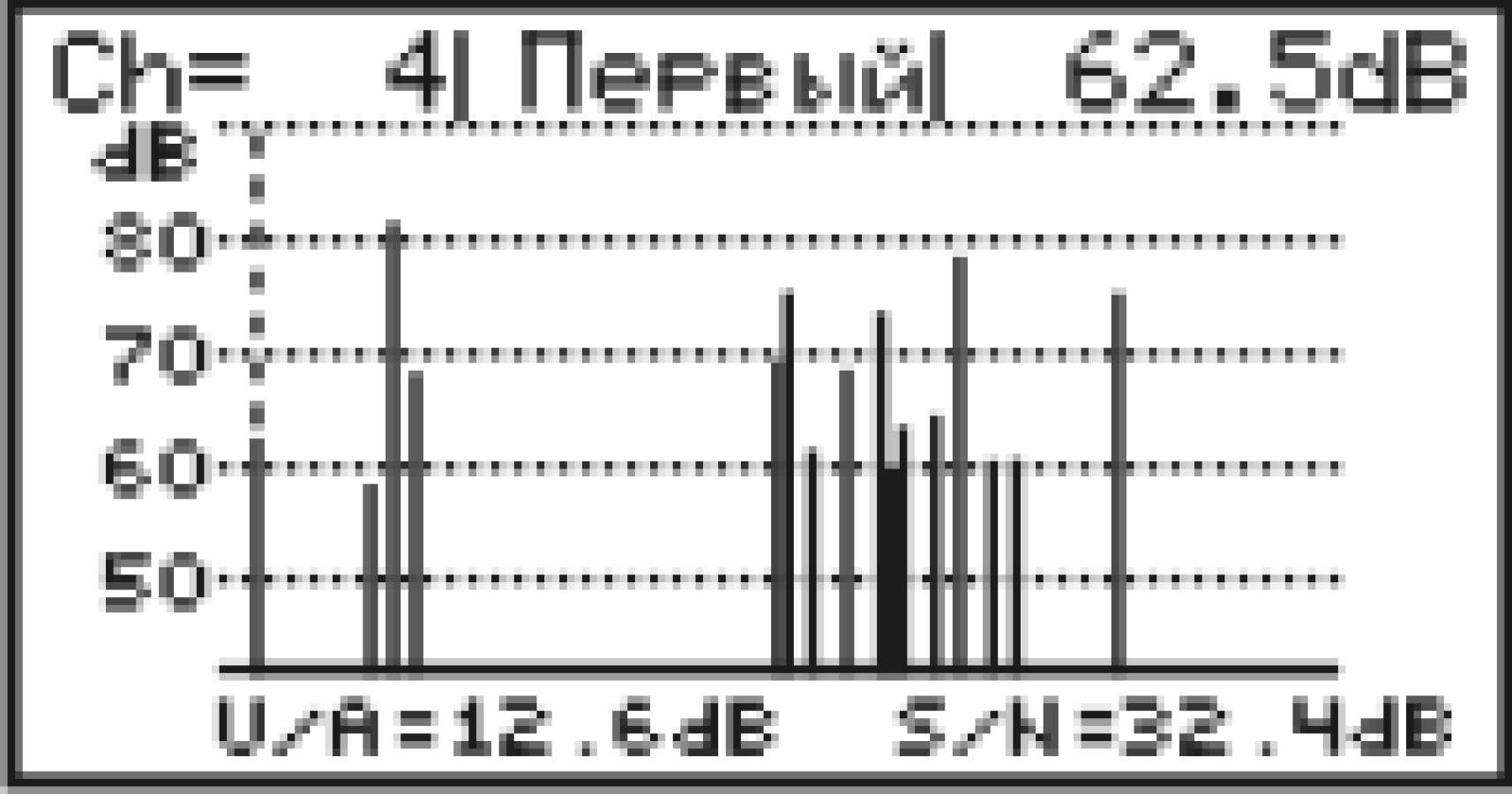

для аналоговых каналов:
- уровень канала,
- отношение видео/аудио,
- отношение сигнал/шум;
для цифровых каналов:
- мощность канала,
- отношение сигнал/шум;

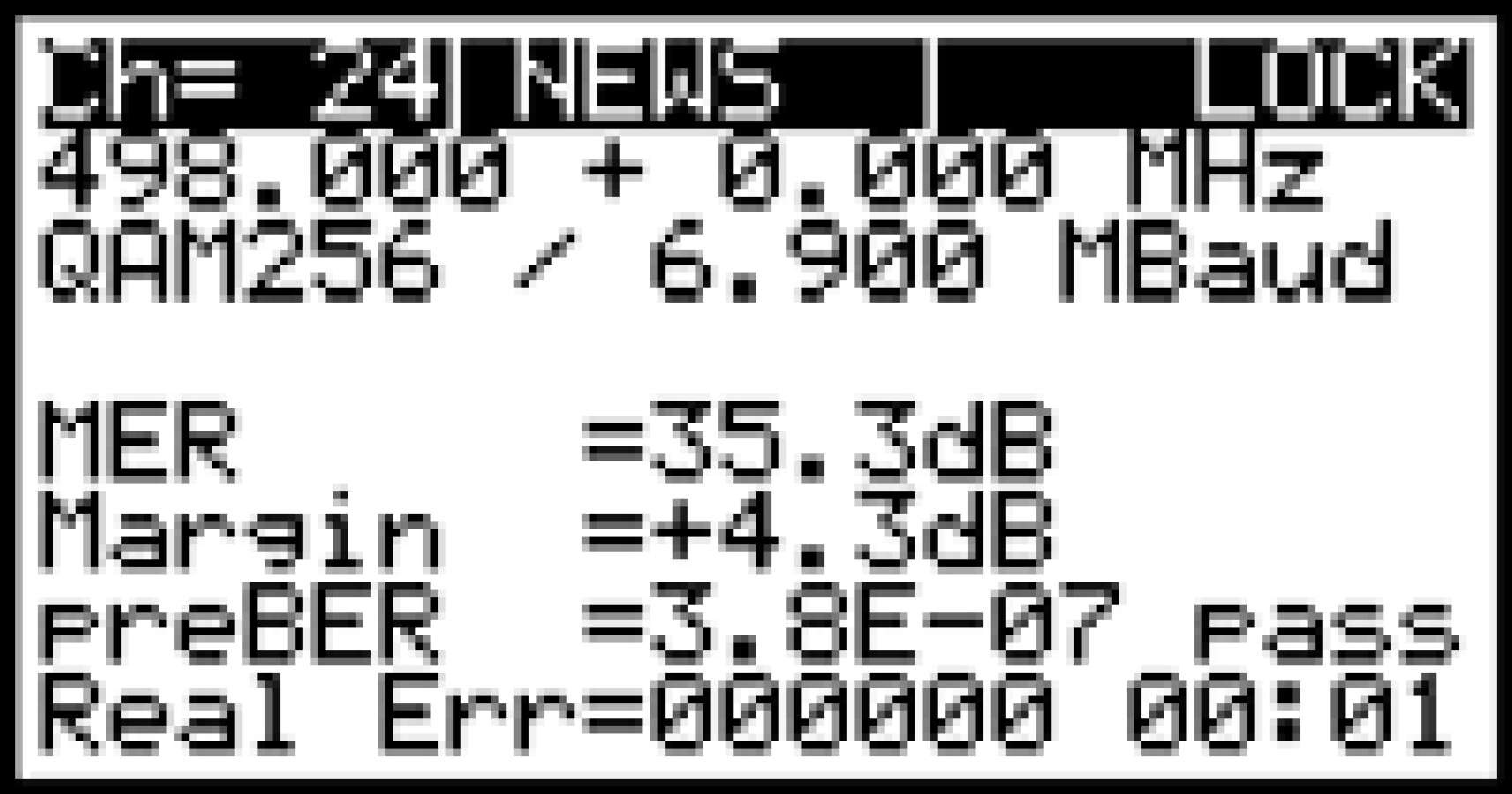

для DVB-C каналов:
- коэффициент ошибок модуляции цифрового потока MER,
- частота появления ошибочных битов BER до декодера Рида-Соломона,
- счетчик неисправленных пакетов,
- запас по помехоустойчивости MARGIN;
измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В.

ИТ-09СPS можно подключать к персональному компьютеру для получения дополнительных сервисных режимов.

Особенности ПЛАНАР ИТ-09СPS

Малогабаритный, лёгкий прибор
Эргономичный корпус с защитным кожухом

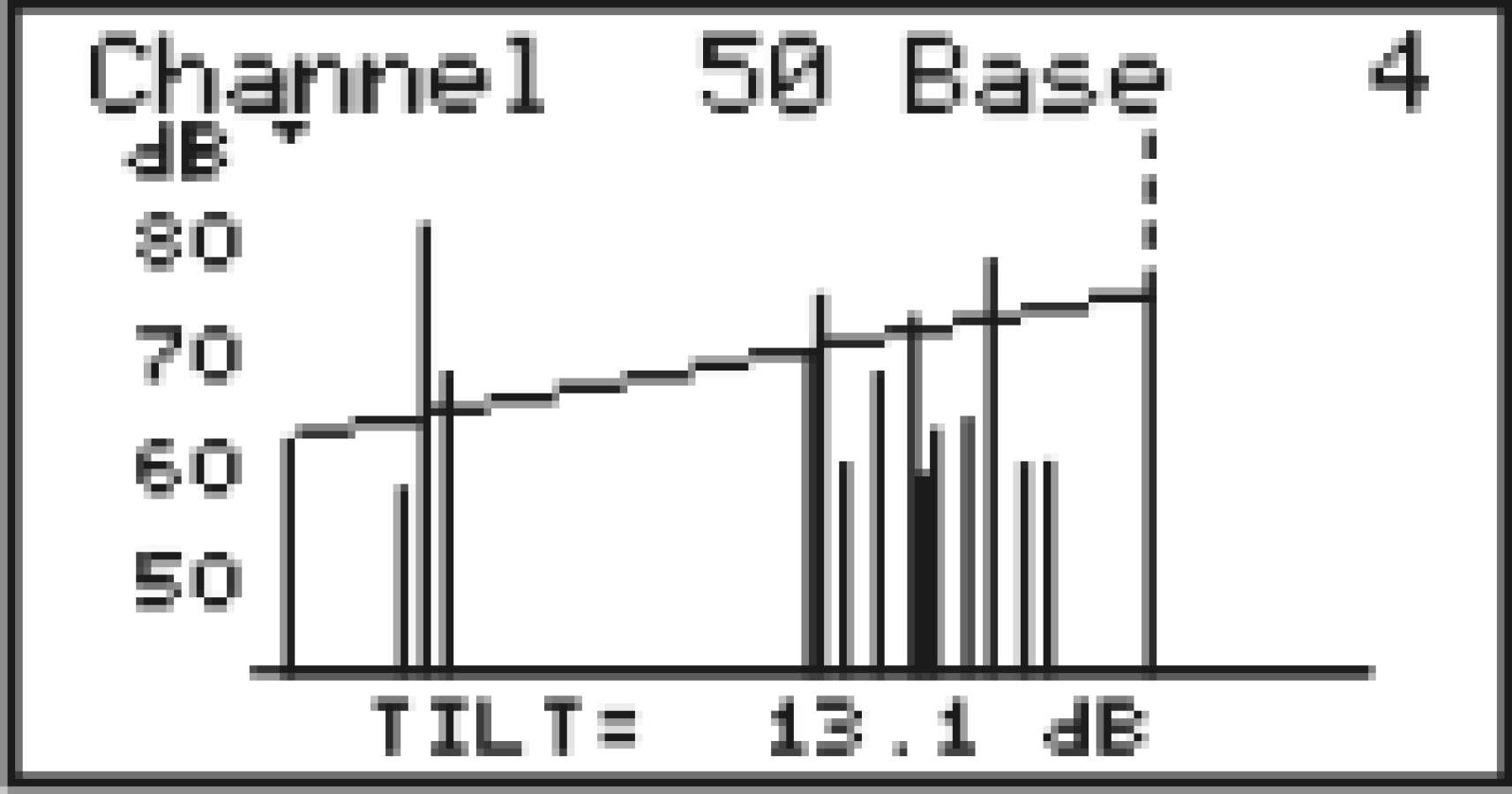

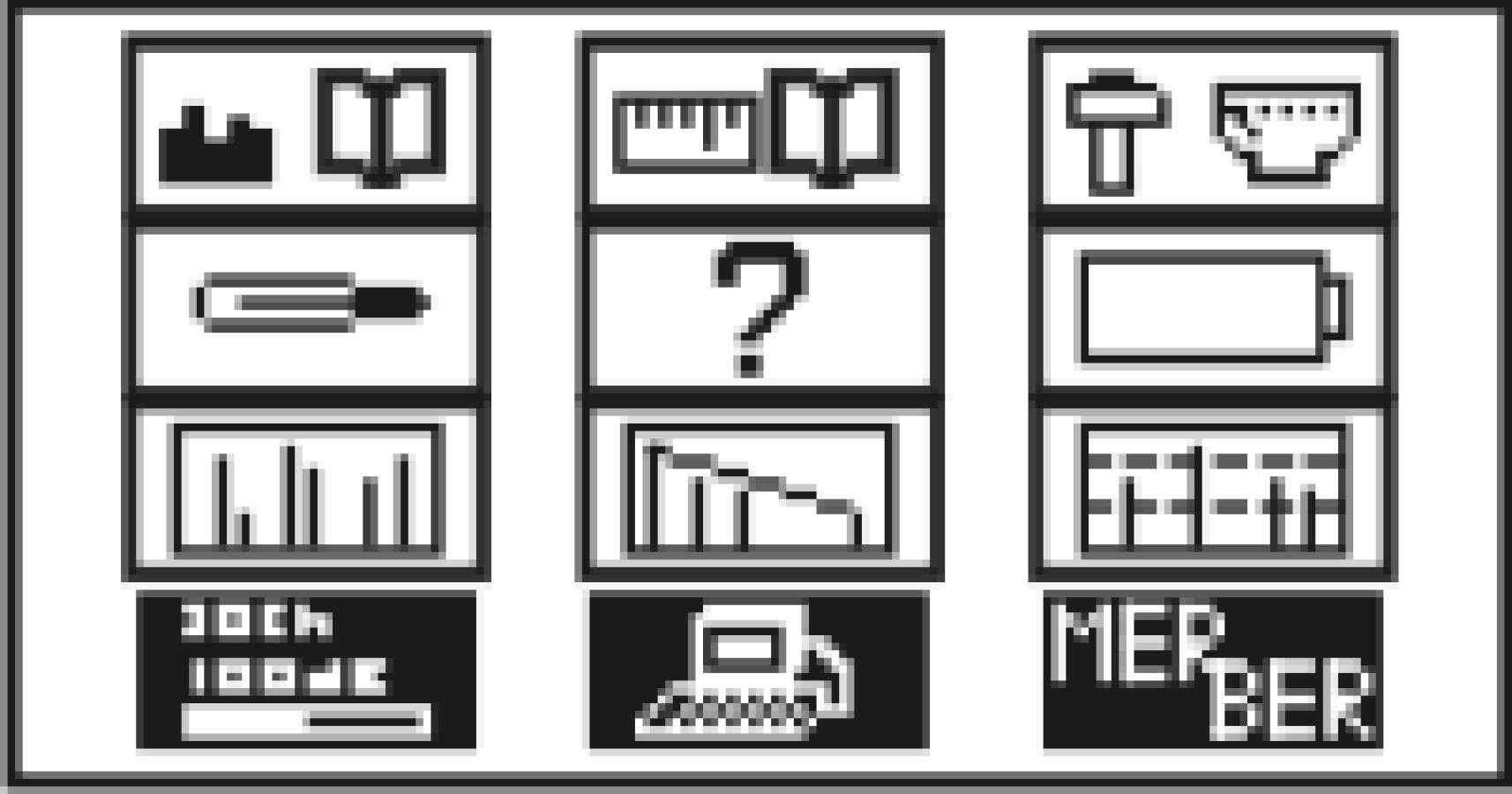

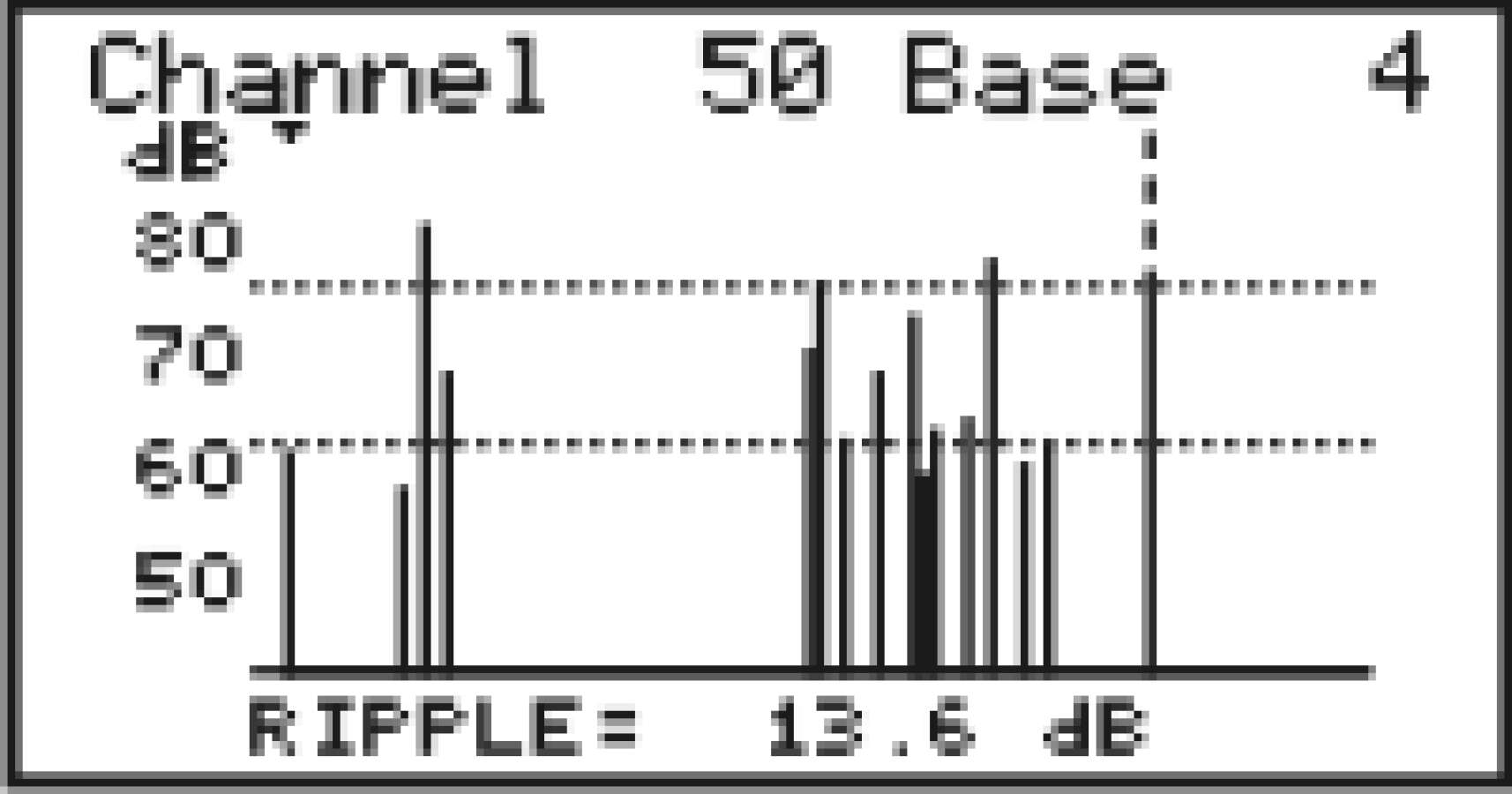

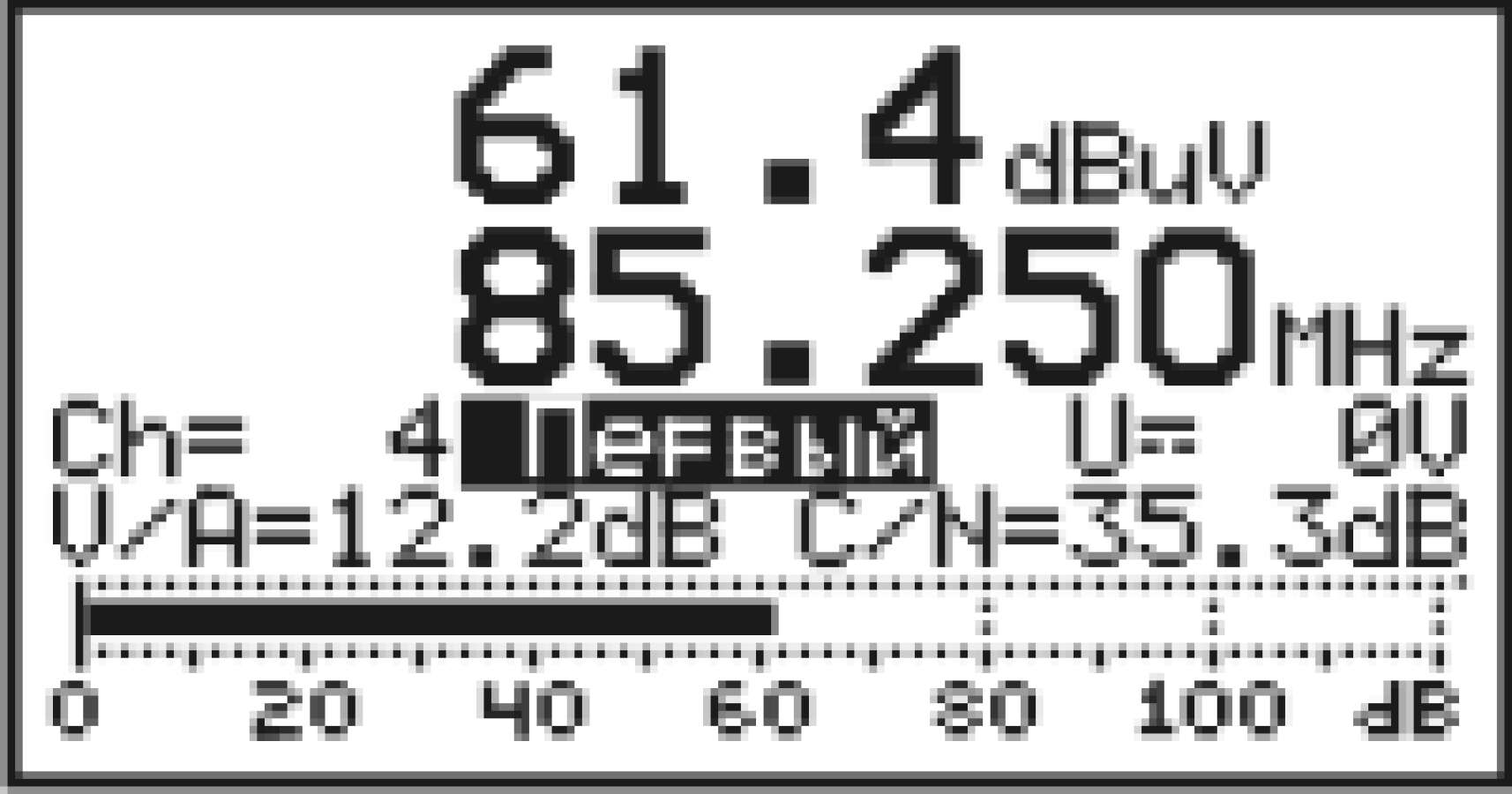

Индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой
Пленочная клавиатура с тактильным эффектом
Работа с персональным компьютером через USB-интерфейс
Обновление программного обеспечения пользователем
Энергонезависимая записная книжка, которая может хранить 16 частотных планов и 130 страниц каналов с результатами измерения параметров каналов
Работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля
В комплекте с прибором идет программа для ПК ViewIt

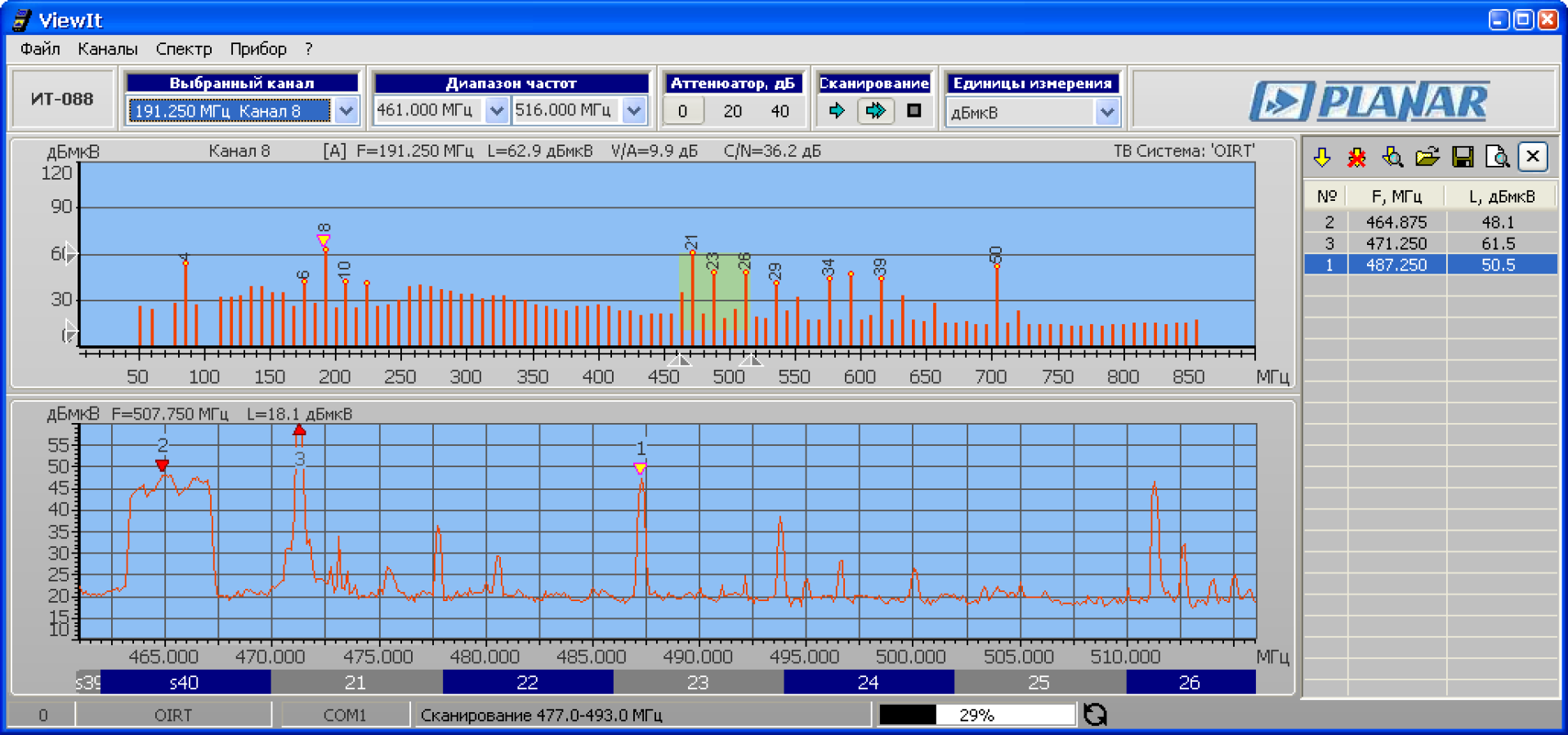

Возможности программы ViewIt

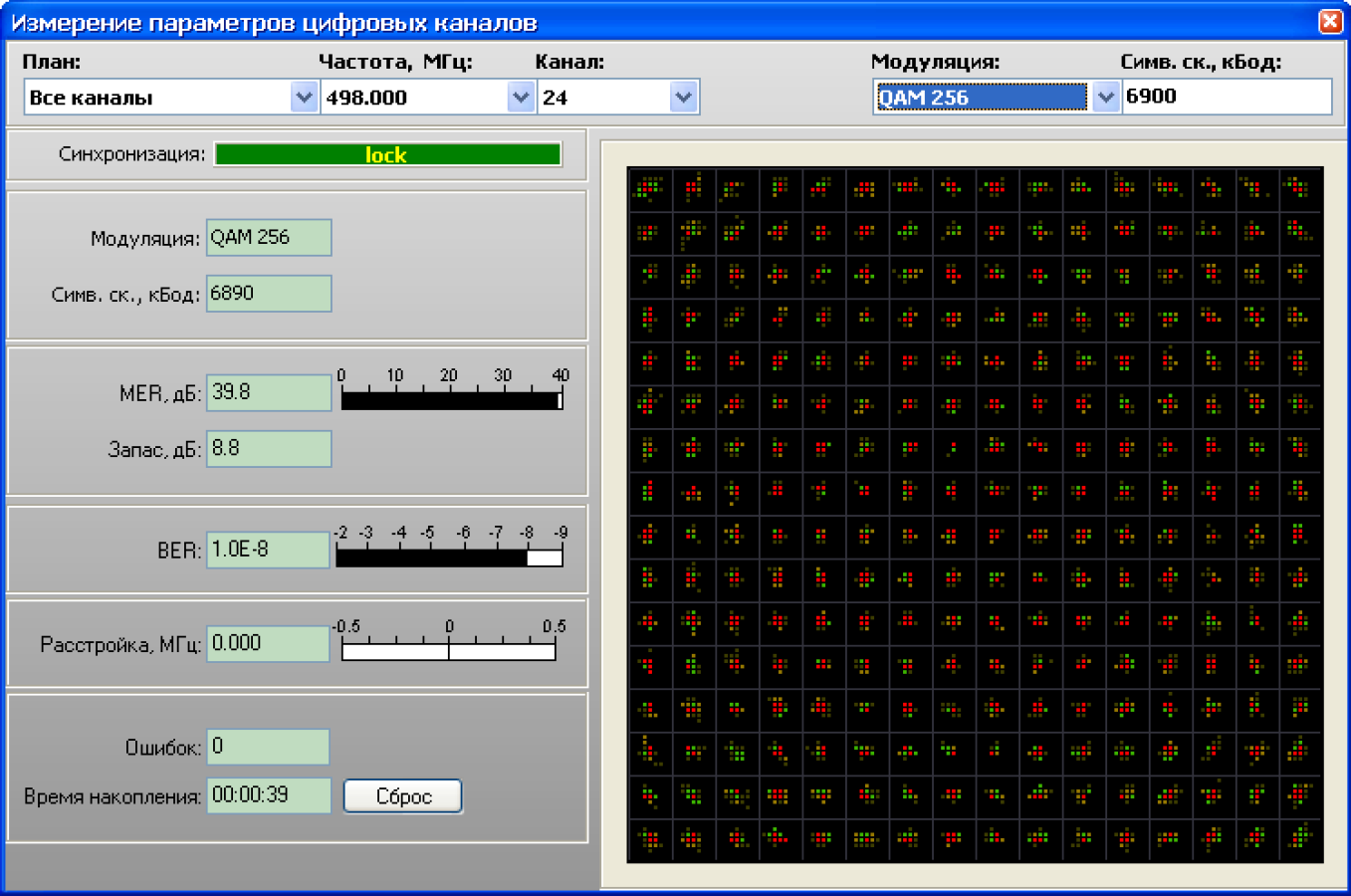

Работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграмма с параметрами DVB-C каналов
Чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы
Документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать
Обновление программного обеспечения прибора.

Комплект поставки

Измеритель ПЛАНАР ИТ-09СPS - 1 шт.
Защитный кожух - 1 шт.
Аккумулятор NiCd, АА - 4 шт.
ВЧ-переход "F"-"F" - 1 шт.
Блок питания ТАV03-12/1.5 - 1 шт.
Диск с ПО - 1 шт.
Транспортная сумка - 1 шт.
Руководство по эксплуатации - 1 шт.
Формуляр - 1 шт.

Технические характеристики ПЛАНАР ИТ-09CPS

Диапазон рабочих частот	45 - 865 МГц
Диапазон перестройки по частоте	5 - 900 МГц
Шаг перестройки по частоте	125 кГц
Ослабление встроенного аттенюатора	20 дБ, 40 дБ
Диапазон измеряемых уровней в режиме ручного выбора ослабления аттенюатора: с выключенным аттенюатором с включенным аттенюатором 20 дБ с включенным аттенюатором 40 дБ	30 - 80 дБмкВ 50 - 100 дБмкВ 70 - 120 дБмкВ
Разрешение по измеряемому уровню	0,1 дБ
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 30 до 120 дБмкВ на частоте настройки	± 1,5 дБ
Пределы допускаемой относительной погрешности измерения в рабочем диапазоне температур окружающего воздуха	± 2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ	230 ± 60 кГц
Индикация частоты	6 разрядов на ГД
Индикация номера канала	3 разряда на ГД
Индикация уровня сигнала	4 разряда на ГД
Время установления рабочего режима	не более 5 мин
Поддерживаемые виды модуляции	QAM16, 32, 64, 128, 256
Символьная скорость DVB-C каналов	1,000…7,200 Мсимв/с
Диапазон измерения MER: для QAM16, 32, 64 для QAM128, 256	22…40 дБ 28…40 дБ
Разрешение по измерению MER	0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER при фактическом уровне напряжения DVB-C канала не ниже 60 дБмкВ	±2,0 дБ
Диапазон измерения BER	4,0x10^-3 - 1,0x10^-9
Фактический уровень порогового напряжения DVB-С канала, при котором значение BER не превышает 2,0x10-4: для QAM16, 32, 64 для QAM128, 256	45 дБмкВ 50 дБмкВ
Автоматическая подстройка частоты в режиме измерения параметров сигнала DVB-C	±0,25 МГц
Питание	от сети переменного тока напряжением 220 ± 22 В частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания БП12/0,8
	от внешнего источника постоянного тока напряжением 9-14 В с пульсациями не более 0,5 В
	от внутренних аккумуляторов емкостью от 1700 до 2100 мАч
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников	не менее 24 часов
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1700 мАч	не менее 3 часов
Габаритные размеры прибора	147х82х43 мм
Вес прибора	0,35 кг

Нормальные условия эксплуатации измерителя:

температура окружающего воздуха (23±5) ºС;
относительная влажность воздуха (55±25) %;
атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
переходные напряжения соответствуют II категории монтажа.

Рабочие условия эксплуатации измерителя:

температура окружающего воздуха от минус 10 до плюс 40 °С;
относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)

Скачать инструкцию

Руководство по эксплуатации. Анализатор сигналов DVB-C ПЛАНАР ИТ-09С
