Артикул: GT-930XC-30P-UPC-SC
Товар не поставляется
Дополнительные услуги:

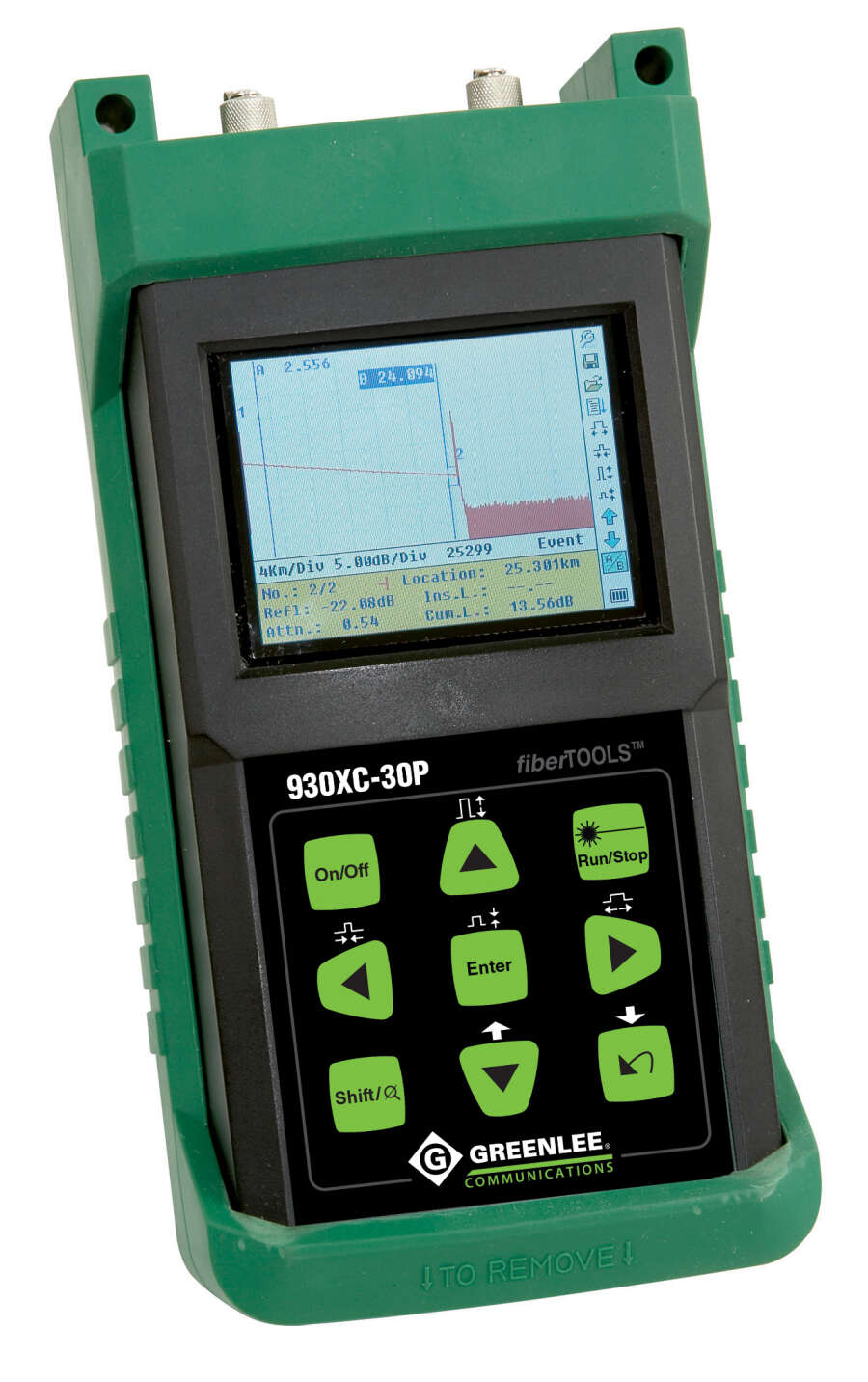

Greenlee 930XC-30P-UPC-SC – анализатор
волоконно-оптических линий связи (ВОЛС) и пассивных оптических сетей (PON). Он совмещает в себе оптический рефлектометр, тестер и источник красного света (визуализатор повреждений), что позволяет выполнить полный анализ и паспортизацию сети. Более того, рабочие длины волн Greenlee 930XC-30P-UPC-SC (1310нм, 1490нм, 1550нм) полностью совпадают с длинами волн GPON.

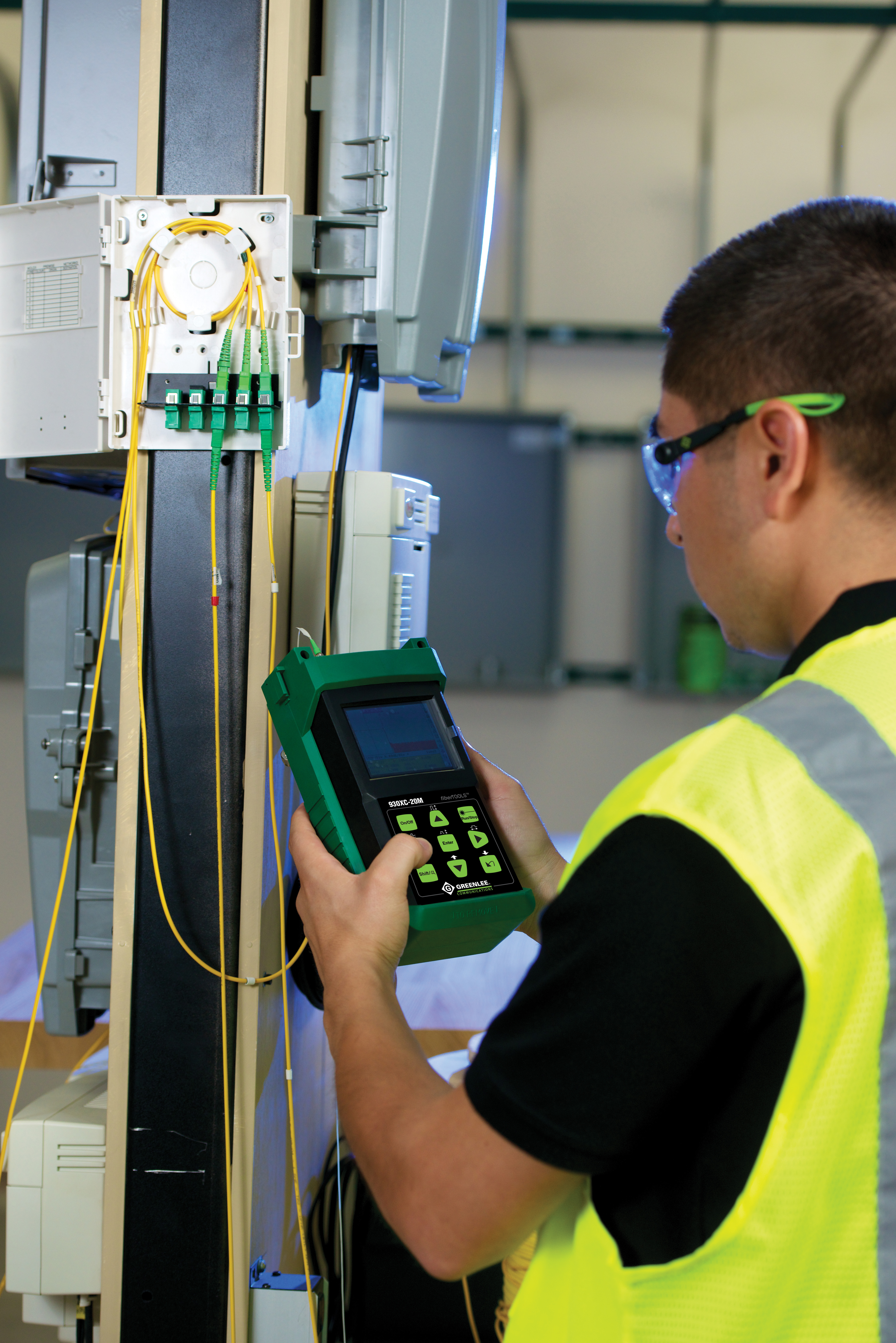

Greenlee 930XC-30F одинаково удобен для «быстрых» измерений на объекте и детального исследования рефлектограмм в офисе.

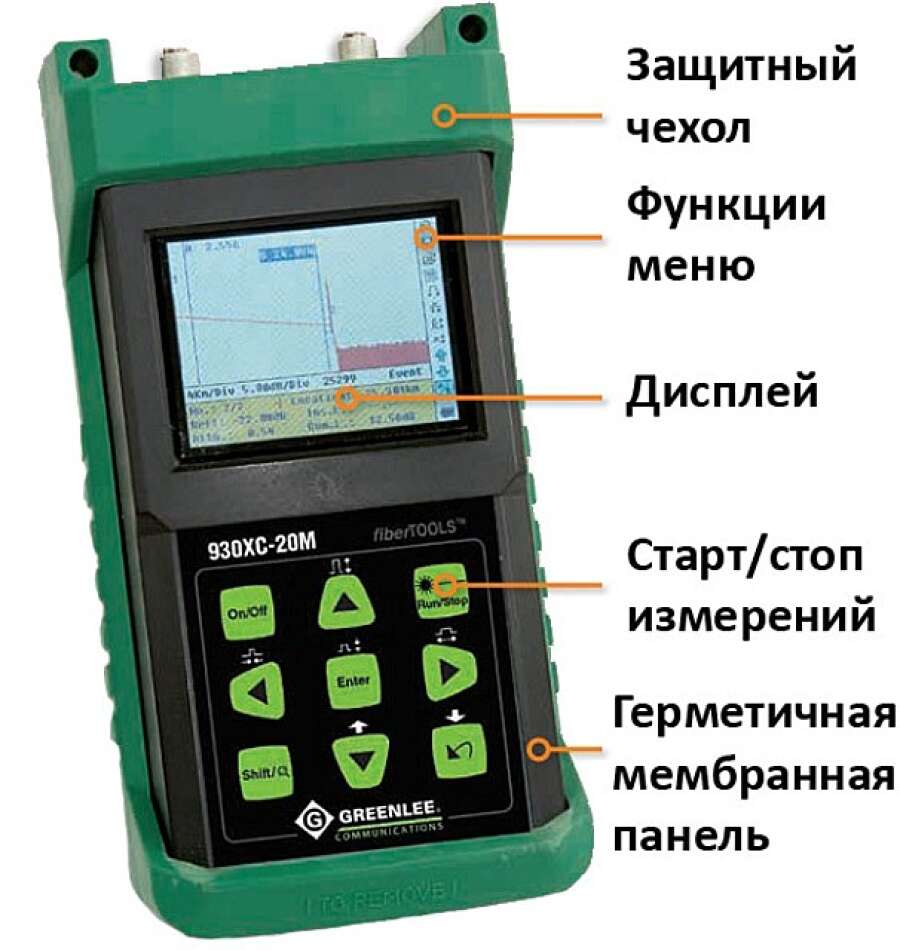

Так, для удобства работы инженера-измерителя, Greenlee 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды.
Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Greenlee 930XC-30F на протяжении полного рабочего дня.

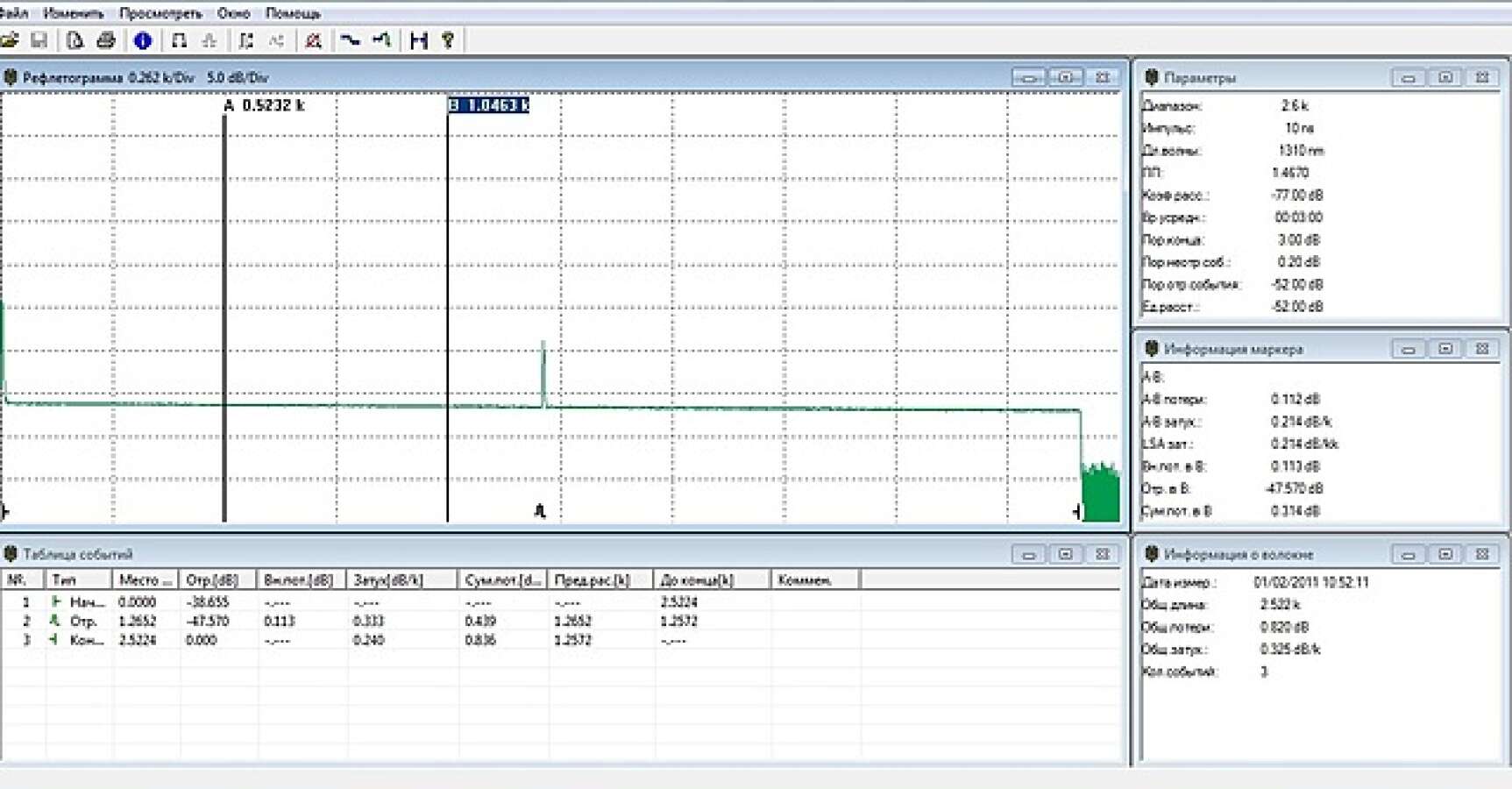

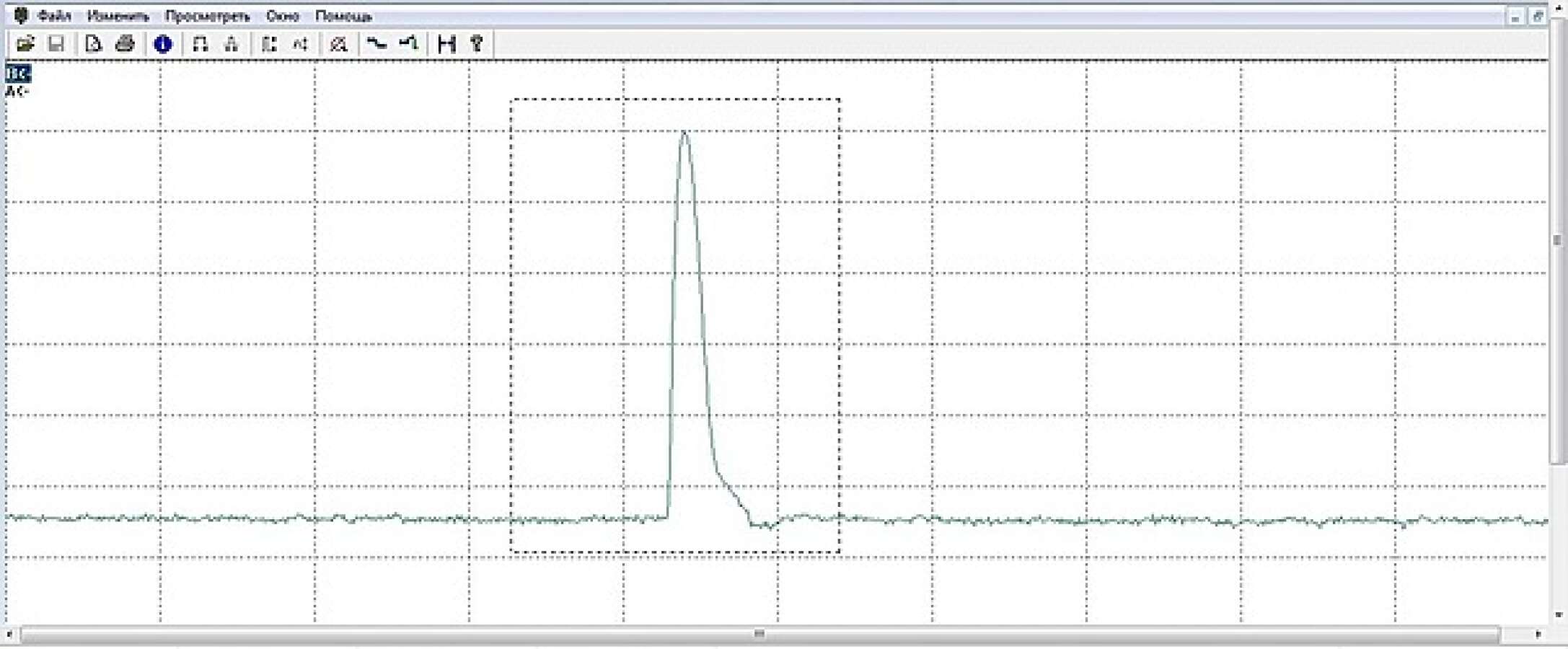

Для детального анализа рефлектограммы в условиях офиса, используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее, а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.

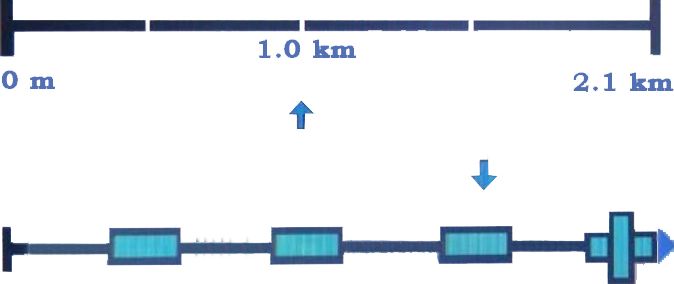

Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.
| Параметр | Значение |
| Рефлектометр | |
|
Рабочая длина волны, нм |
1310/1490/1550 |
|
Динамический диапазон, дБ |
36/35/35 |
|
Мертвая зона по событиям, м |
2,5 |
| Мертвая зона по затуханию, м | 14 |
|
Ширина импульса |
5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс |
|
Диапазон, км |
0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240 |
|
Время усреднения |
15сек, 30сек, 1мин, 2мин, 3мин |
|
Погрешность по расстоянию |
+/-(1м + 0,00005*диапазон + погрешность квантования) |
|
Тип коннектора |
SC |
|
Тип полировки коннектора |
PC |
|
Погрешность измерения отражений |
+/- 4дБ |
|
Погрешность измерения потерь |
+/- 0,05дБ/дБ |
|
Внутренняя память |
1 000 рефлектограмм |
|
Интерфейсы для связи с ПК |
RS-232/USB |
|
Програмное обеспечение |
Version 3.2 |
|
Формат данных |
BelCore GR196, CE, FCC, UL, RoHS, WEEE |
| Визуализатор повреждений (источник красного света) | |
|
Рабочая длина волны, нм |
650 |
|
Мощность |
3мВт (5дБм) |
| Измеритель оптической мощности | |
|
Тип источника |
nGaAs |
|
Калиброванные длины волн, нм |
850, 1300, 1310, 1490, 1550, 1625 |
|
Диапазон измеряемой мощности |
от +6 до -70dBm (от +6 до -60dBm для 850nm) |
|
Разрешение, дБ |
0,01 |
|
Идентификация модулированного сигнала, кГц |
1; 2 |
| Лазерный источник излучения | |
|
Рабочие длины волн, нм |
1310/1490/1550 |
|
Мощность сигнала |
-7 дБм |
| Общие характеристики | |
|
Питание |
AC адаптер & NiMh аккумулятор |
|
Время работы от аккумулятора |
8 часов измерений или 20 часов в режиме ожидания |
|
Температура эксплуатации |
от -10 до +50 градусов Цельсия |
|
Температура хранения |
от -20 до +60 градусов Цельсия |
|
Влажность |
от 0 до 95% (без конденсации) |
|
Габариты,мм |
196 х 100 х 64 |
|
Вес, кг |
0,87 |
затухания оптического кабеля)
| Фото | Наименование | Код по каталогу |
 |
Адаптер для подключения неоконцованного волокна (SC/UPC) | GT-BFA-1 |
 |
Устройство УП-125 SM для оперативного подключения волокон
|
|
 |
Greenlee набор для чистки оптики (общего назначения) | |
 |
Greenlee AC-CONN-FC-L2 - FC коннектор для 930XC (UPC/APC) | GT-AC-CONN-FC-L2 |
 |
Greenlee AC-CONN-ST-L2 - ST коннектор для 930XC (UPC) | GT-AC-CONN-ST-L2 |
| Greenlee AC-ADPT-20-UNI - адаптер питания AC для 930XC | GT-AC-ADPT-20-UNI |
